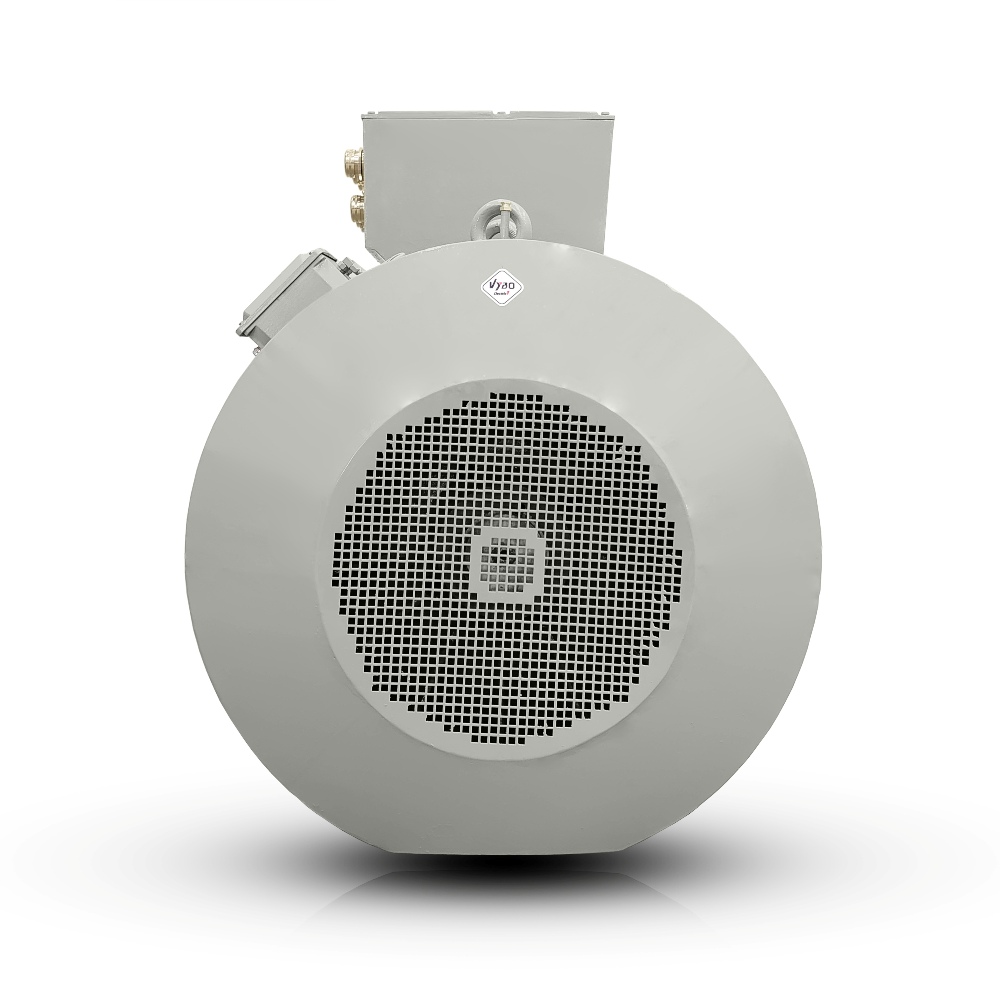

Drehstrom-Elektromotor: H17RL-450X2-4 900KW 400V/690V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H17RL 450X2-4 |
| Nennleistung (kW) | 900 |
| Baugröße (mm) | 450 |
| Polzahl | 4 |
| Nenndrehzahl (U/min) | 1490 |
| Frequenz (Hz) | 50 |
| Elektrische Daten | |
| Nennspannung (V) | 400/690 |
| Schaltung | D/Y |
| Nennstrom 400 V (A) | 1533 |
| Nennstrom 690 V (A) | 891 |
| Wirkungsgrad bei 100 % Last (%) | 96,3 |
| Leistungsfaktor bei 100 % Last | 0,88 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 5768 |
| Anlaufmomentverhältnis (LRT/RLT) in % | 110 |
| Kippmomentverhältnis (BDT/RLT) in % | 220 |
| Anlaufstromverhältnis (LRA/RLA) in % | 750 |
| Externes Anlaufträgheitsmoment (kg·m²) | 589 |
| Massenträgheitsmoment GD² (kg·m²) | 60 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingung | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC411 |
| Anlaufverfahren | DOL, Frequenzumrichter oder Softstarter |
| Drehrichtung | Beide Richtungen |
| Schwingung (mm/s) | 2.8 |
| Rotorkäfig | Kupferstäbe im Rotor |
| Klemmenkastentyp | VYBO CB2-LV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenbeschichtung | |
| Ungefähres Gewicht | 5200 kg |
| Farbe | RAL7030 |
| Lackierung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6328C3/6328C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC in den Wicklungen | |
H17RL-450X2-4 ist ein Drehstrom-Elektromotor mit einer Leistung von 900 kW, der auch unter langfristiger Belastung Energieeffizienz und stabilen Betrieb in der industriellen Praxis unterstützt. Dank seiner Auslegung für ein 400/690-V-Netz und einer Nenndrehzahl von 1490 U/min eignet sich dieser 1500-U/min-Elektromotor für Anwendungen, in denen eine hohe Leistungsdichte benötigt wird, ohne den Platzbedarf der Technologie unnötig zu vergrößern.
1500-U/min-Elektromotor für kompakte Leistung in großen Betrieben
Kompakte Leistung ist besonders wichtig bei der Auslegung von Antrieben in Presswerken, Förderknoten und technologischen Systemen, in denen jeder Meter Einbauraum zählt. Dieser Asynchronmotor mit Käfigläufer liefert ein Drehmoment von 5768 Nm und ermöglicht zugleich einen gleichmäßigen Betrieb in hoch belasteten Anwendungen. Für OEM-Hersteller und Betreiber großer Fabriken bedeutet dies eine einfachere Integration in vorhandene Rahmen, weniger Änderungen am Layout und eine präzisere Dimensionierung des gesamten Antriebssystems.
Robuste Gusseisenkonstruktion für anspruchsvollen Industrieeinsatz
Die robuste Gusseisenkonstruktion erhöht die mechanische Widerstandsfähigkeit und trägt dazu bei, die Stabilität auch in Umgebungen mit erhöhten Vibrationen, thermischer Beanspruchung und langen Lastzyklen zu bewahren. Mit einem Gewicht von 5200 kg verfügt der Motor über die Eigenschaften, die für einen ruhigen Betrieb in Produktionslinien mit hohen Anforderungen an Präzision und Widerstandsfähigkeit gegen plötzliche Laständerungen erforderlich sind. In der Praxis wird dies besonders von Betrieben geschätzt, die eine lange Lebensdauer ohne häufige Abschaltungen und unnötige Wartungseingriffe benötigen.
Fortschrittliche Schmierung und Wartung im Dauerbetrieb
Die fortschrittliche Schmierung und Wartung sind bei diesem Modell so ausgelegt, dass die Lager lange Produktionszyklen mit minimalen Einschränkungen bewältigen können. Der Motor ist mit einer Nachschmierung der Lager während des Betriebs ausgestattet, was die Serviceplanung vereinfacht und zur Verlängerung der Lebensdauer wichtiger Komponenten beiträgt. DE-Lager 6328C3 und NDE-Lager 6328C3 unterstützen zusammen mit Kupferstäben im Rotorkäfig einen zuverlässigen Anlauf auch bei wiederholten Starts, wie sie in großen technologischen Baugruppen üblich sind. Innerhalb des Portfolios von VYBO Electric stützt sich diese Lösung auf langjährige Erfahrung bei der Belieferung von Branchen mit hohen Anforderungen an die Verfügbarkeit.
Typischer Einsatz in anspruchsvollen technologischen Systemen
Dieser Asynchronmotor mit Käfigläufer eignet sich besonders für folgende Anwendungen:
- Hauptantrieb eines Brechers in Steinverarbeitungs- und Bergbaulinien.
- Pumpstationen für die Umwälzung von Prozesswasser.
- Lüftungseinheiten für große Filter- und Absaugsysteme.
- Förderstrecken in der metallurgischen Produktion und Materialherstellung.
- Mühlen zur Rohstoffverarbeitung in der Zementindustrie.
- Extruder und Mischeinheiten in der chemischen Produktion.
- Kompressorsysteme in Energie- und Industriebetrieben.
VYBO Electric für Betriebe, die zuverlässige Leistung benötigen
VYBO Electric liefert Lösungen für große Fabriken und OEM-Integratoren, die einen Motor benötigen, der für reale Betriebsbedingungen vorbereitet ist und nicht nur für Katalogvergleiche. Dieses Modell kombiniert einen Nennstrom von 1533 A bei △ 400 V, 891 A bei Y 690 V, einen Wirkungsgrad von 96,3 % und einen Leistungsfaktor von 0,88 und unterstützt damit die Auslegung von Schaltschränken, Anlaufsystemen und nachgeschalteten Schutzkomponenten. Isolationsklasse F und Erwärmungsklasse B fördern die Stabilität im langfristigen Einsatz, wenn ein gleichmäßiger Betrieb ohne Kompromisse bei der Technologie erwartet wird.
Für Betriebe mit hohen Belastungen bilden Anlaufverhältnisse von 110 % und 220 % zusammen mit einem Anlaufstrom von 750 % die Grundlage für eine sichere Integration in Schwerlastanwendungen. Der 1500-U/min-Elektromotor in der Ausführung H17RL Compact PRO ist für Einsätze bereit, bei denen vom Antrieb hohe Leistungsdichte, Zuverlässigkeit und ein an die industrielle Realität angepasster Serviceansatz erwartet werden. Bestellen Sie ihn noch heute und nutzen Sie die Verfügbarkeit, solange er versandbereit ist.
