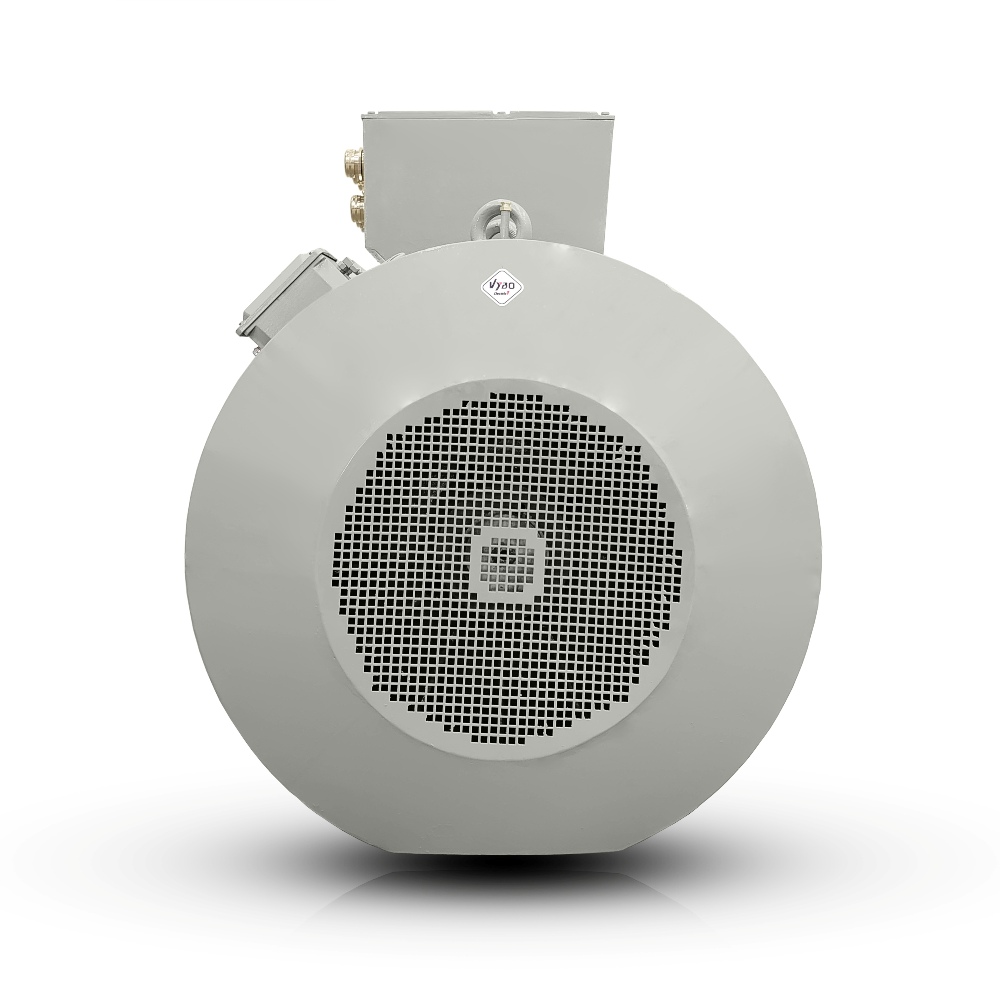

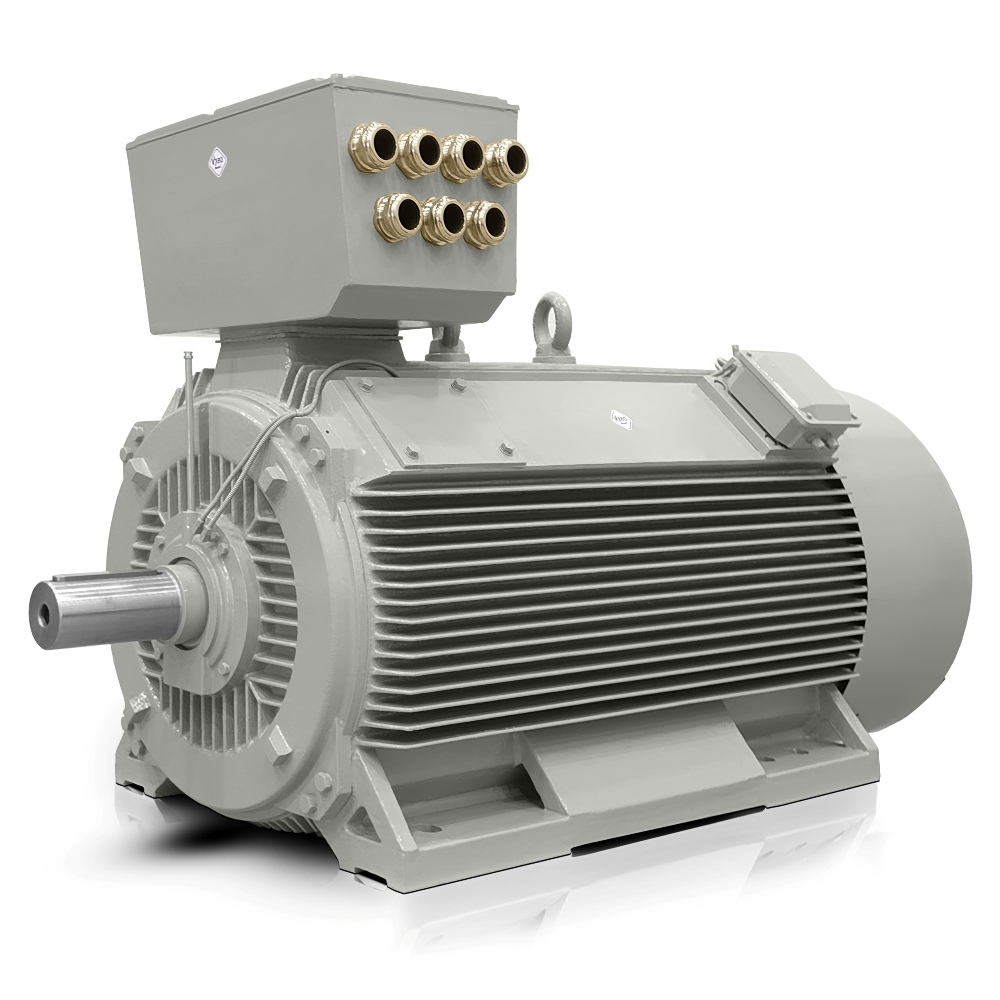

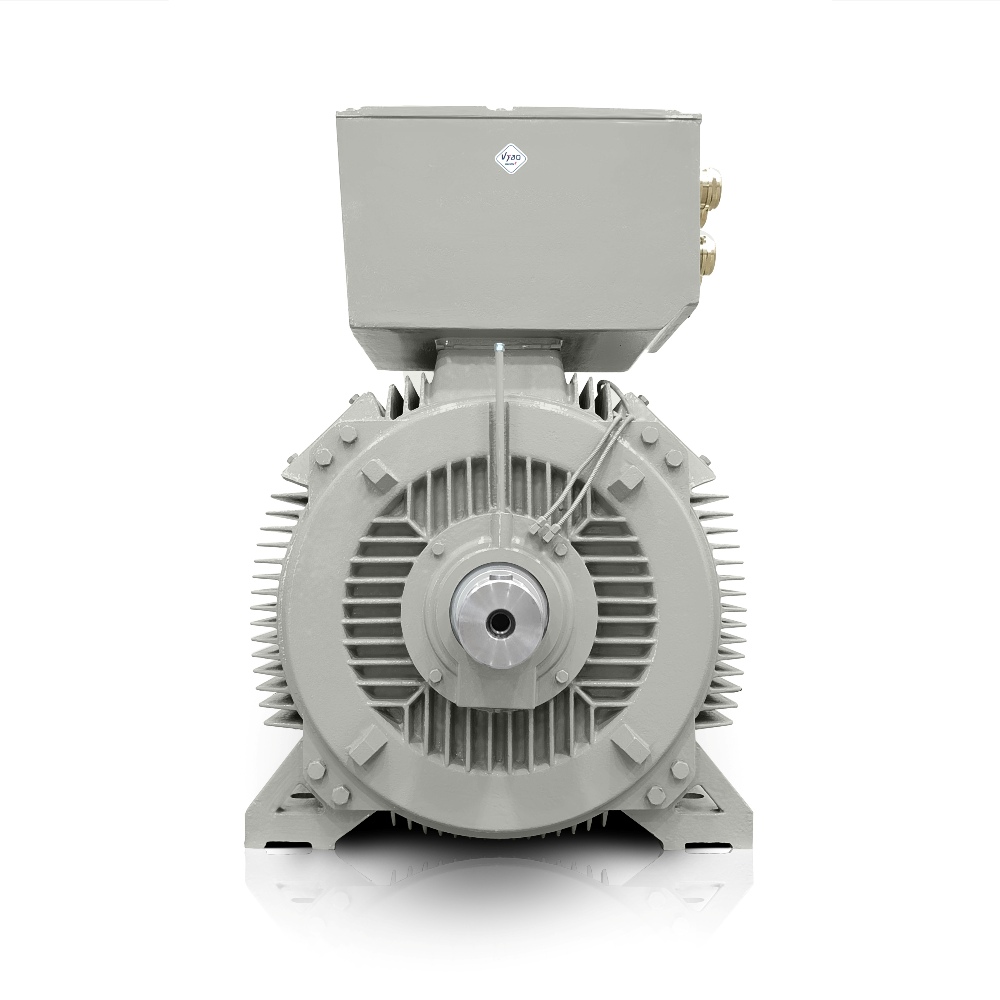

Drehstrom-Elektromotor: H17RL-400X4-4 800KW 400V/690V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H17RL 400X4-4 |
| Nennleistung (kW) | 800 |
| Baugröße (mm) | 400 |
| Polzahl | 4 |
| Nenndrehzahl (U/min) | 1488 |
| Frequenz (Hz) | 50 |
| Elektrische Daten | |
| Nennspannung (V) | 400/690 |
| Schaltung | D/Y |
| Nennstrom 400 V (A) | 1363 |
| Nennstrom 690 V (A) | 790 |
| Wirkungsgrad bei 100 % Last (%) | 96,3 |
| Leistungsfaktor bei 100 % Last | 0,88 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 5134 |
| Anlaufmomentverhältnis (LRT/RLT) in % | 120 |
| Kippmomentverhältnis (BDT/RLT) in % | 220 |
| Anlaufstromverhältnis (LRA/RLA) in % | 700 |
| Externes Anlaufträgheitsmoment (kg·m²) | 524 |
| Massenträgheitsmoment GD² (kg·m²) | 52 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingung | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC411 |
| Anlaufverfahren | DOL, Frequenzumrichter oder Softstarter |
| Drehrichtung | Beide Richtungen |
| Schwingung (mm/s) | 2.8 |
| Rotorkäfig | massiver Aluminium-Käfigläufer |
| Klemmenkastentyp | VYBO CB2-LV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenbeschichtung | |
| Ungefähres Gewicht | 4000 kg |
| Farbe | RAL7030 |
| Lackierung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6326C3/6326C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC in den Wicklungen | |
Kompakte Leistung für Industrieantriebe mit hoher Leistungsdichte
H17RL 400X4-4 von VYBO Electric bietet eine Lösung für Betriebe, die kompakte Leistung benötigen, ohne den Installationsflächenbedarf unnötig zu vergrößern. Dieser 1500-U/min-Elektromotor ist für Technologien konzipiert, bei denen eine gleichmäßige Energieübertragung, die präzise Integration in den Antriebsstrang und Leistungsreserve für langfristige Belastung entscheidend sind.
Dank einer Leistung von 800 kW und einer Achshöhe von 400 mm eignet sich der Motor für Baugruppen, bei denen hohe Leistungsdichte und zuverlässiger Dauerbetrieb erforderlich sind. Für Betreiber großer Fabriken und OEM-Hersteller großer technologischer Systeme bedeutet dies eine einfachere Antriebsauslegung und geringere Anforderungen an die umgebende Konstruktion.
Drehstrom-Elektromotor mit Reserve für Anlauf und Belastung
Als Drehstrom-Elektromotor eignet sich dieses Modell für Anwendungen, bei denen stabiles Anlaufen, kontrollierte Beschleunigung und gutes Verhalten bei variabler Belastung wichtig sind. Ein Nenndrehmoment von 5134 Nm bietet Kapazität für den Antrieb von Anlagen mit höherem Trägheitsmoment und anspruchsvolleren Betriebszyklen.
Ein Anlaufmomentverhältnis von 120 % und ein Kippmomentverhältnis von 220 % helfen in Anwendungen, in denen bereits ab der ersten Anlaufphase eine zuverlässige Reaktion des Motors erwartet wird. Ein Anlaufstromverhältnis von 700 % muss bei der Auslegung der Stromversorgung berücksichtigt werden, insbesondere bei der Integration des Motors in größere technologische Systeme.
Niederspannungs-Elektromotor für robuste Stromversorgungsbaugruppen
Als Niederspannungs-Elektromotor arbeitet er mit 400/690 V, wodurch sich die Integration in industrielle Verteilungssysteme und Standardsteuerungen vereinfacht. Ein Nennstrom von 1363 A bei △ 400V und 790 A bei Y 690V liefert Konstrukteuren die erforderlichen Daten, um Schutz, Anlaufkomponenten und Kabelwege korrekt auszulegen.
Die Nenndrehzahl von 1488 U/min unterstützt den Einsatz in Antrieben, die einen gleichmäßigen Betrieb und eine ruhige Leistungsübertragung in die technologische Linie erfordern. Ein Leistungsfaktor von 0,88 und ein Wirkungsgrad von 96,3 % helfen außerdem, die Energiebilanz bei längeren Betriebszyklen unter Kontrolle zu halten.
Robuste Gusseisenkonstruktion für anspruchsvolle Einsätze
Die robuste Gusseisenkonstruktion erhöht die mechanische Widerstandsfähigkeit, Stabilität und Vibrationsfestigkeit, was im Industriebetrieb wesentlich ist. Ein Gewicht von 4000 kg hilft, unerwünschte dynamische Einflüsse zu dämpfen, und trägt zur starren Befestigung des Motors im Maschinenrahmen oder in der technologischen Baugruppe bei.
Isolationsklasse F und Erwärmungsklasse B bilden einen Betriebsrahmen für langfristige Belastung in Umgebungen, in denen der Motor im Normalbetrieb nicht überhitzen darf. Bei der Auslegung moderner Produktionslinien wird diese Kombination von Betreibern geschätzt, die Verfügbarkeit, Wartungsintervalle und gesamte Lebenszykluskosten überwachen.
Fortschrittliche Schmierung und Wartung für lange Wartungsintervalle
Für technologische Systeme ist wichtig, dass der Motor eine Nachschmierung der Lager während des Betriebs ermöglicht, was die Wartung vereinfacht und das Risiko ungeplanter Abschaltungen verringert. Die Lager DE 6326C3 und NDE 6326C3 unterstützen einen zuverlässigen Lauf unter Belastungen, die für große Industrieantriebe typisch sind.
Die langjährige Erfahrung von VYBO Electric zeigt sich darin, wie der Motor Betriebsdetails berücksichtigt, die in der Praxis die Servicebereitschaft bestimmen. Ein GD²-Trägheitsmoment von 52,000 kg·m² und eine externe Anlaufträgheit von 524,000 kg·m² liefern Konstrukteuren wichtige Daten für die Abstimmung des Anlaufs mit der nachgeschalteten Technologie.
Konkrete Anwendungen im schweren Industriebetrieb
Dieser Motor eignet sich für Technologien, die kontinuierliche Leistung und Widerstandsfähigkeit unter anspruchsvollen Betriebsbedingungen erfordern.
- Hauptantrieb eines Zuschlagstoffbrechers in einer Bergbaulinie.
- Antrieb einer Kugelmühle in der Mineralaufbereitung.
- Kompressoreinheit für industrielle Druckluftsysteme.
- Antrieb eines Bandförderers für Schüttgüter.
- Extrusionslinie in der Kunststoffverarbeitung.
- Walzgerüst in der metallurgischen Produktion.
- Pumpeneinheiten für wasserwirtschaftliche Stationen.
- Mischerantrieb in der chemischen Industrie.
- Ventilatoreinheit für große Kühlkreisläufe.
- Zentrifugalabscheider in der Prozessfertigung.
- Trommelsieb in der Recyclingtechnik.
- Antrieb einer Trocknungstrommel in der Biomasseverarbeitung.
- Technologischer Antrieb für Dosiersysteme in Zementwerken.
VYBO Electric für Projekte, bei denen zuverlässige Leistung entscheidend ist
Wenn Sie einen Motor für eine Baugruppe benötigen, bei der Platzeffizienz, stabiler Betrieb und langfristige Servicezuverlässigkeit wichtig sind, ist H17RL 400X4-4 für anspruchsvolle Industrieeinsätze bereit. Nutzen Sie das Angebot und wählen Sie kompakte Leistung, die sowohl die Antriebsauslegung als auch den täglichen Betrieb vereinfacht.
