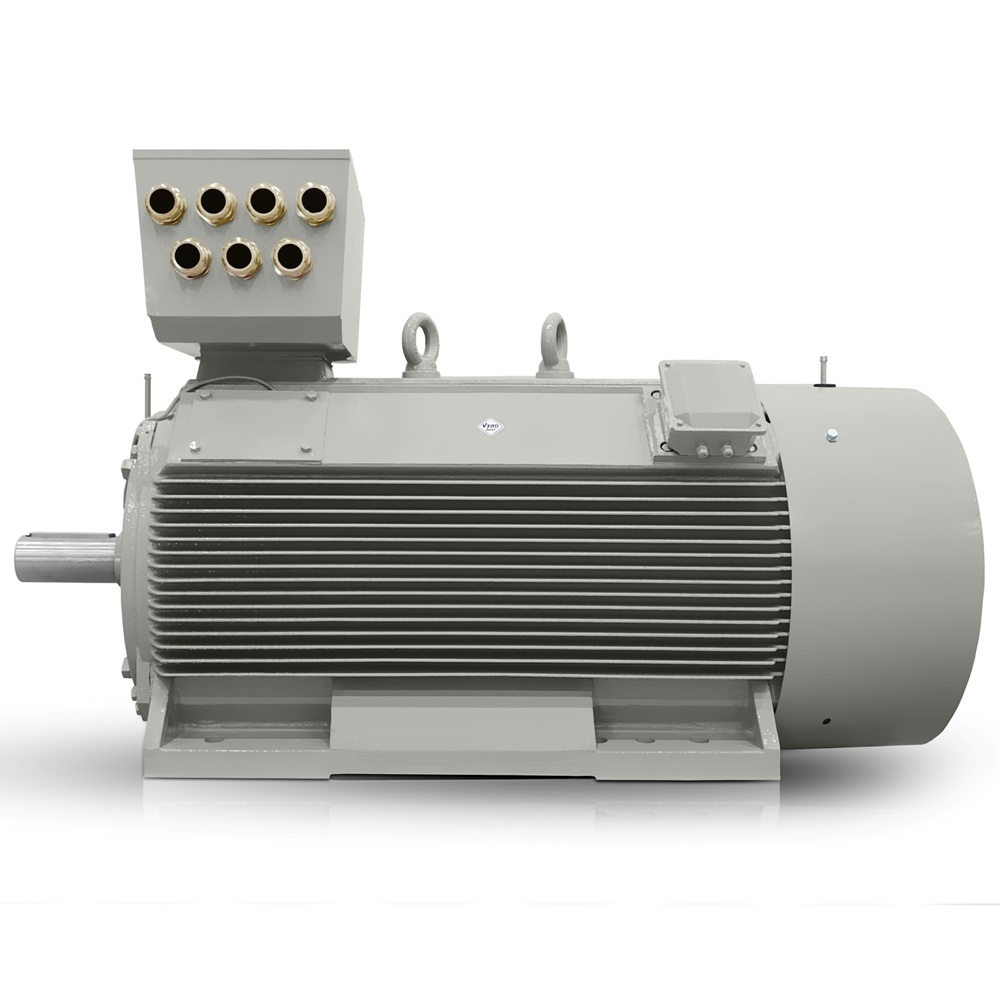

Elektromotor 710 kW, 990 U/min, 400/690 V, H17RL 450X2-6

In energieintensiven Produktionslinien, Pumpstationen und der schweren Prozessfertigung hängt die Zuverlässigkeit des Antriebs davon ab, wie gut die benötigte Leistung in den verfügbaren Raum passt. Der H17RL 450X2-6 liefert eine hohe Leistungsdichte für Anwendungen, in denen stabiler Betrieb, ein angemessener Einbauraumbedarf und gleichbleibende Leistung über lange Betriebszyklen wichtig sind. In dieser Klasse überzeugt der 900-U/min-Elektromotor besonders dort, wo 710 kW mit einer praktischen Integration in die vorhandene Antriebstechnik kombiniert werden müssen.

Im Betrieb großer Fabriken wird nicht nur die Nennleistung betrachtet, sondern auch, wie der Motor Anlauf, Laständerungen und langfristige Belastung ohne unnötige Serviceeingriffe bewältigt. Dieser Asynchronantrieb hat eine Nenndrehzahl von 990 U/min und ein Drehmoment von 6849 Nm, was in Anwendungen mit erheblicher Trägheit und der Anforderung an eine gleichmäßige Beschleunigung hilft. Für Betreiber von Produktionssystemen ist wichtig, dass der Elektromotor in dieser Ausführung eine stabile Integration in technologische Baugruppen unterstützt, in denen Anläufe und Laständerungen zum täglichen Betrieb gehören.

900-U/min-Elektromotor für hoch belastete Produktionslinien

Bei der Auslegung großer Antriebe ist entscheidend, ob die Anlage ihre Leistung in einem kompakten Gehäuse aufrechterhalten kann, ohne den Servicezugang einzuschränken. Kompakte Leistung bedeutet hier weniger Kompromisse bei der Positionierung des Motors im Maschinenraum, geringere Eingriffe in Verteilungssysteme und einen einfacheren Anschluss an nachgeschaltete mechanische Baugruppen. Bei Modellen aus der Baureihe H17RL Compact PRO ist diese Eigenschaft besonders wertvoll in Projekten, bei denen der OEM-Hersteller das komplette technologische System in einem genau definierten Raum montiert.

Ein hoher Wirkungsgrad von 96,1 % und ein Leistungsfaktor von 0,86 unterstützen den wirtschaftlichen Betrieb in Betriebsarten, in denen der Motor viele Stunden läuft und der Energieverbrauch die Kosten jedes Produktionstages beeinflusst. Ein Anlaufmomentverhältnis von 110 %, ein Kippmoment von 200 % und ein Anlaufstrom von 700 % geben Antriebskonstrukteuren eine Grundlage für die Auslegung des Anlaufsystems und der Stromversorgung. Für große Fabriken ist dies besonders praktisch, wenn der Elektromotor an Linien mit variablen Lasten angeschlossen ist und Reserven für reale Betriebsbedingungen erforderlich sind.

Robuste Gusseisenkonstruktion für den Dauerbetrieb

Der Gusseisenrahmen ist in großen Industrieanwendungen wegen seiner Steifigkeit, Vibrationsdämpfung und Widerstandsfähigkeit gegenüber mechanischer Beanspruchung wichtig. Deshalb eignet sich der Motor gut für Umgebungen, in denen Maschinen unter hoher Belastung arbeiten und unerwünschte Schwingungen, die auf Lager und Befestigungen übertragen werden, begrenzt werden müssen. Zusammen mit der Isolierstoffklasse F und der Erwärmungsklasse B entsteht eine Lösung, die eine längere Lebensdauer unter anspruchsvollen Betriebsbedingungen unterstützt.

Auch das Serviceteam profitiert in der Praxis. Eine geringere Verformungsempfindlichkeit und eine stabile Befestigung reduzieren das Risiko vorzeitigen Verschleißes und vereinfachen die Wartungsplanung. Lager 6328C3 sowohl auf der DE- als auch auf der NDE-Seite unterstützen den zuverlässigen Betrieb unter langfristiger Belastung, während Kupferstäbe im Rotorkäfig die Energieübertragung beim Anlauf und im stationären Lauf unterstützen. In einer Umgebung, in der die Fertigungsqualität auch anhand von ISO-Zertifikaten bewertet wird, ist diese konstruktive Grundlage eine natürliche Wahl für den standardisierten Einsatz.

Die Wahl der Spannung vereinfacht den Anschluss an vorhandene Verteilungssysteme

Bei der Modernisierung von Produktionshallen ist der Motor selbst oft nicht der einzige entscheidende Faktor; wichtig ist auch, wie schnell er an das lokale Spannungssystem angepasst werden kann. Bei diesem Modell kann die Spannung projektbezogen gewählt werden, was die Integration in betriebliche Verteilungssysteme und OEM-Exportlösungen vereinfacht. In der Praxis bedeutet dies weniger Eingriffe in die Elektroinstallation und eine schnellere Inbetriebnahme der Technologie.

Für Systemintegratoren ist auch Übersichtlichkeit bei der Auslegung der Anlaufarten wichtig. Wenn der Motor an Pumpeneinheiten, Brecherlinien oder Fördersysteme angeschlossen wird, hilft die Anpassung der Stromversorgung an das Projekt, die technische Lösung unter Kontrolle zu halten. In diesem Zusammenhang erweist sich der 900-U/min-Elektromotor als praktische Grundlage für Anlagen, bei denen die Betriebsspannung je nach lokalen Bedingungen und Art des Verteilnetzes variiert.

Abmessungen und Gewicht passend für schwere Antriebstechnik

Ein Gewicht von 5000 kg und eine externe Anlaufträgheit von 699,000 kg·m² zeigen, dass dieser Motor für Anwendungen mit einem massiven mechanischen System vorgesehen ist. Ein GD²-Trägheitsmoment von 72,000 kg·m² hilft ebenfalls bei der Auslegung der Beschleunigungskennlinie, was bei größeren Kompressoren, Brechern oder Mischanlagen wichtig ist. Für die industrielle Antriebstechnik sind diese Angaben besonders nützlich bei der Abstimmung mit Getrieben, Kupplungen und Steuerungssystemen.

Typischer industrieller Einsatz in großen Systemen

Das Modell H17RL 450X2-6 eignet sich für technologische Baugruppen, die einen langlebigen Motor mit langem Betriebszyklus und stabilem Verhalten unter Last benötigen. In der Praxis kann es beispielsweise in folgenden Anlagen eingesetzt werden:

• Hauptantrieb einer Industriepumpe in der chemischen Produktion.
• Antriebsmotor für einen Verbrennungsluftventilator.
• Mühlenantrieb bei der Vermahlung von Zementrohmaterial.
• Motor für einen Schüttgutförderer in einem Bergwerk.
• Antrieb einer Pressenlinie in einem metallurgischen Werk.
• Mischermotor in Schlammbehandlungsprozessen.
• Antrieb einer Kompressoreinheit im Energiesektor.
• Motor für rotierende Trocknungsanlagen in der Biomasseverarbeitung.
• Brecherantrieb in der Recyclingtechnik.

In jeder dieser Anwendungen ist die genaue Abstimmung zwischen dem mechanischen Teil, der Stromversorgung und der Anlaufsteuerung entscheidend. Deshalb eignet sich der Elektromotor für Projekte, bei denen sowohl der OEM-Hersteller als auch der Betreiber langfristige Funktionalität ohne unnötige konstruktive Änderungen erwarten. H17RL Compact PRO passt daher in moderne industrielle Baugruppen, die starke Leistung in Räumen benötigen, in denen jeder Millimeter Einbauraum zählt.

Wenn Sie einen Motor für anspruchsvolle Betriebsbedingungen benötigen, der kompakte Leistung, industrielle Haltbarkeit und einen einfacheren Anschluss an Ihr System verbindet, kontaktieren Sie uns.
