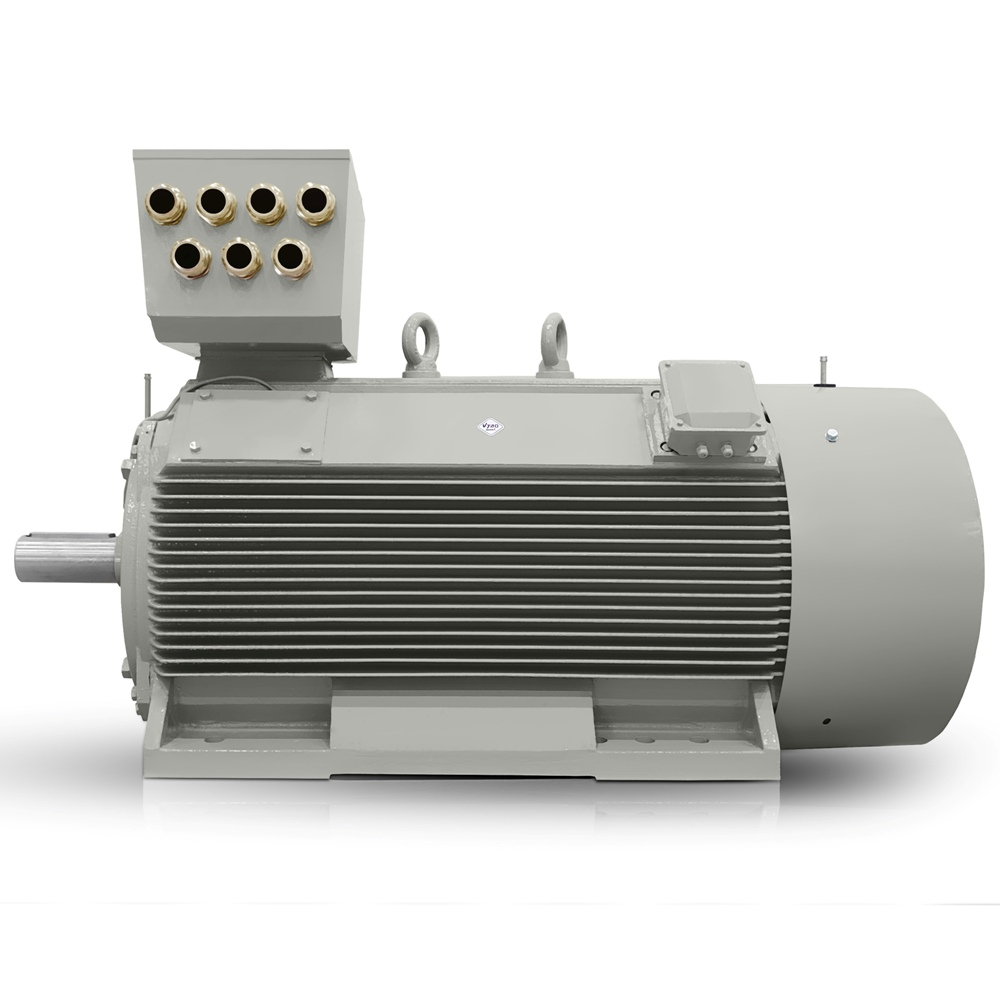

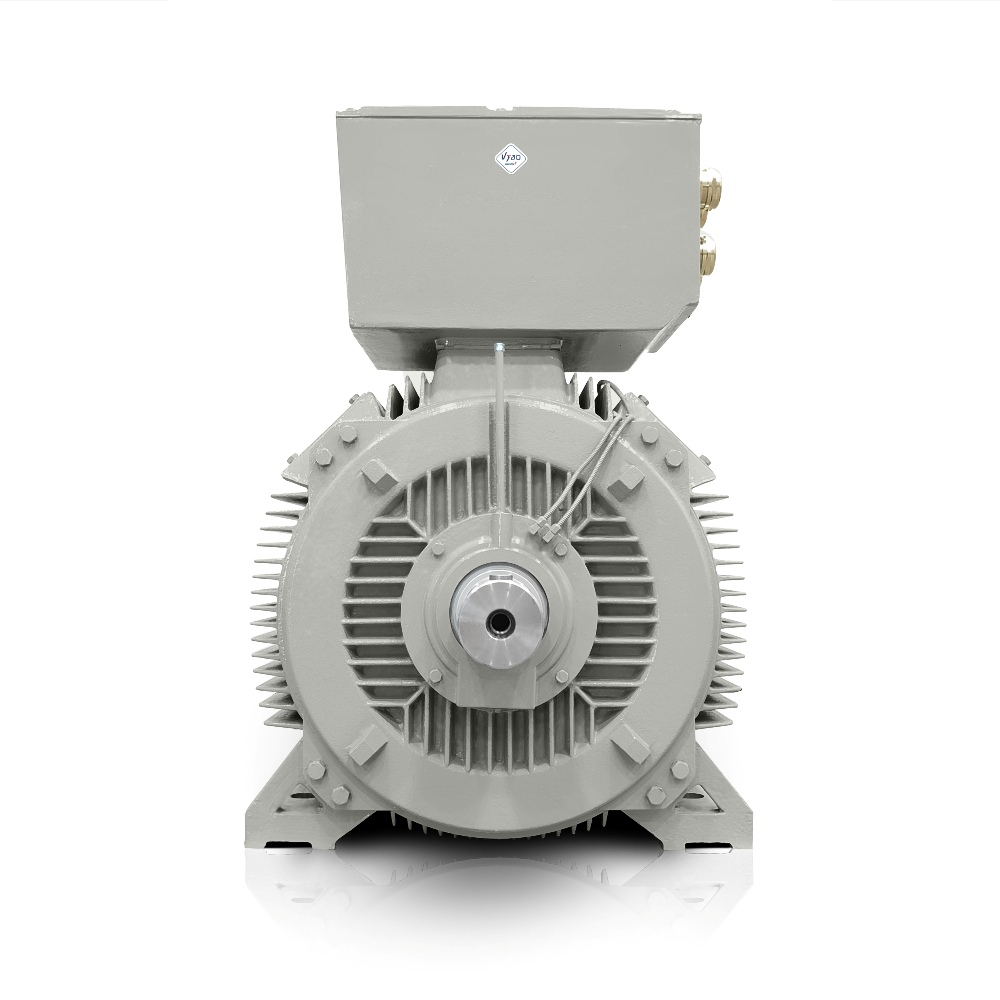

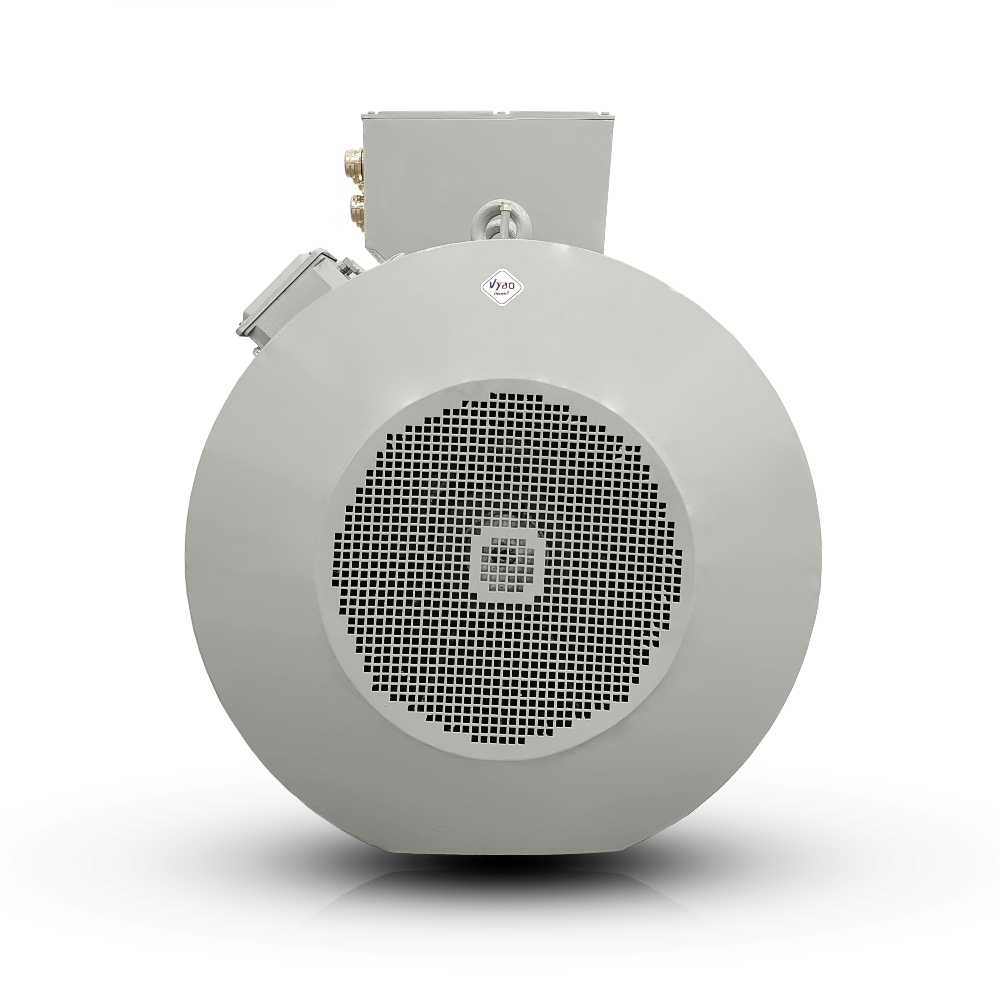

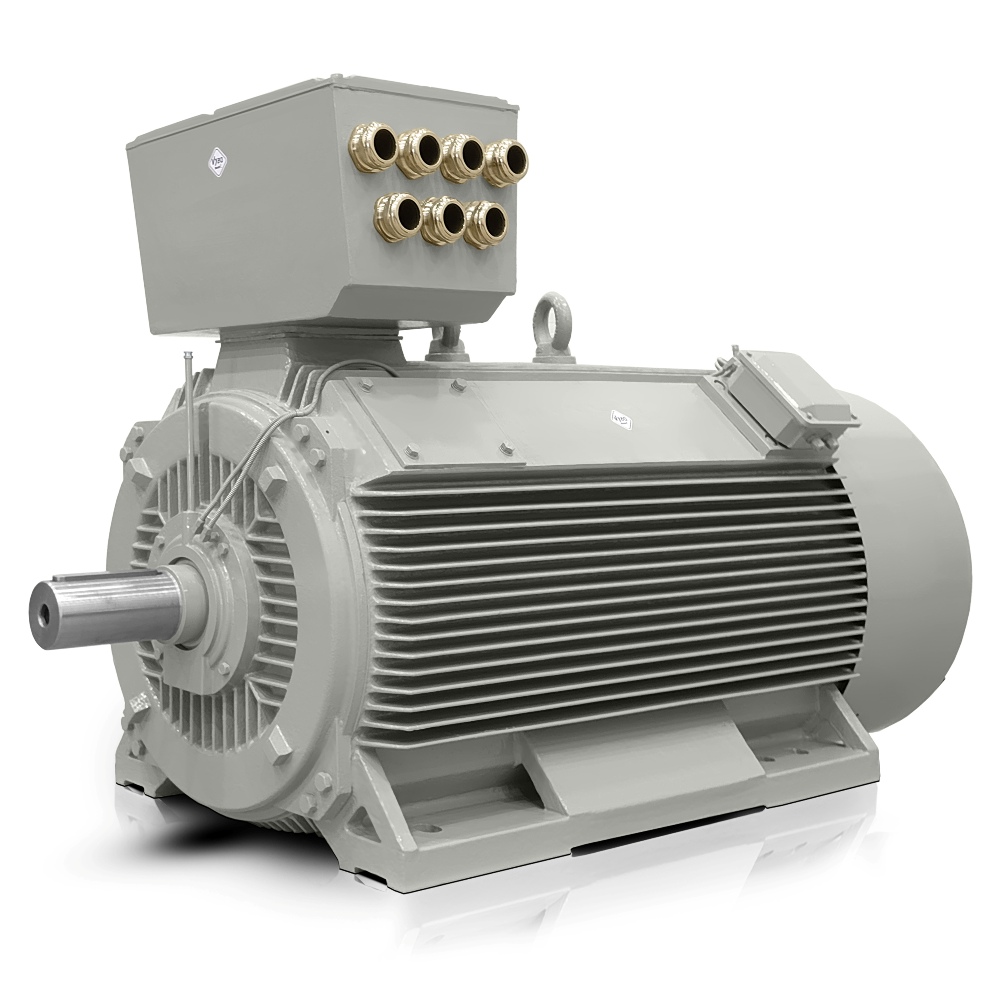

Drehstrom-Elektromotor: H17RL-400X3-2 710KW 400V/690V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H17RL 400X3-2 |
| Nennleistung (kW) | 710 |
| Baugröße (mm) | 400 |
| Polzahl | 2 |
| Nenndrehzahl (U/min) | 2980 |
| Frequenz (Hz) | 50 |
| Elektrische Daten | |
| Nennspannung (V) | 400/690 |
| Schaltung | D/Y |
| Nennstrom 400 V (A) | 1202 |
| Nennstrom 690 V (A) | 697 |
| Wirkungsgrad bei 100 % Last (%) | 96,1 |
| Leistungsfaktor bei 100 % Last | 0,89 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 2275 |
| Anlaufmomentverhältnis (LRT/RLT) in % | 120 |
| Kippmomentverhältnis (BDT/RLT) in % | 200 |
| Anlaufstromverhältnis (LRA/RLA) in % | 750 |
| Externes Anlaufträgheitsmoment (kg·m²) | 232 |
| Massenträgheitsmoment GD² (kg·m²) | 21,2 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingung | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC411 |
| Anlaufverfahren | DOL, Frequenzumrichter oder Softstarter |
| Drehrichtung | Beide Richtungen |
| Schwingung (mm/s) | 2.8 |
| Rotorkäfig | massiver Aluminium-Käfigläufer |
| Klemmenkastentyp | VYBO CB2-LV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenbeschichtung | |
| Ungefähres Gewicht | 3680 kg |
| Farbe | RAL7030 |
| Lackierung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6220C3/6220C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC in den Wicklungen | |
Die Nennleistung von 710 kW bei 2980 U/min verleiht dem H17RL 400X3-2 eine hohe Leistungsdichte für Antriebe, bei denen jeder Zentimeter Einbauraum zählt. Dieser 2-polige Elektromotor von VYBO Electric ist als Drehstrommotor für Betriebe ausgelegt, die einen stabilen Anlauf, eine präzise Drehmomentübertragung und Leistungsreserve für langfristige Belastungen benötigen.
Die robuste Gusseisenkonstruktion trägt dazu bei, die Steifigkeit der Baugruppe bei Vibrationen, häufigen Starts und im Dauerbetrieb zu erhalten. In der Praxis wird dies von Betreibern von Walzlinien, Prozesswasser-Pumpstationen, Kompressorstationen, Mischanlagen, Förderlinien, Brechern und großen Ventilatoren geschätzt, bei denen mechanische Haltbarkeit und eine lange Lebensdauer ohne unnötige Stillstände wichtig sind.
2-poliger Elektromotor für Antriebe mit hoher Leistungsdichte
Die Kombination aus einem Nenndrehmoment von 2275 Nm und den Anlaufeigenschaften ermöglicht es, die Last auch dann zu beschleunigen, wenn der Antrieb mit einem massiven technologischen System verbunden ist. Dadurch kann der Asynchronmotor mit Käfigläufer in Branchen eingesetzt werden, in denen eine zuverlässige Energieübertragung auf Getriebe, Pumpen oder Kompressoraggregate erforderlich ist.
- Betrieb hochbelasteter Stahlförderer.
- Antrieb großer Axialventilatoren in der Energiewirtschaft und Metallurgie.
- Förderung von Prozesswasser in industriellen Aufbereitungsanlagen.
- Zerkleinern und Sieben von Gesteinskörnungen in Bergbaulinien.
- Mischen viskoser Medien in der chemischen Produktion.
- Verdichtung von Luft in Hochleistungs-Kompressorbaugruppen.
- Walzen und Aufwickeln von Material in metallurgischen Betrieben.
Gusseisengehäuse für Stabilität unter Dauerbelastung
Der industrielle Einsatz erfordert außerdem eine steife Lagerabstützung, die Kontrolle thermischer Beanspruchung und Widerstandsfähigkeit gegen langfristigen mechanischen Verschleiß. Deshalb basiert dieser Asynchronmotor mit Käfigläufer auf einer Konstruktion, die den Dauerbetrieb gut bewältigt und auch bei anspruchsvollen Schichtsystemen stabile Parameter aufrechterhält. Die Isolationsklasse F unterstützt zusammen mit der Erwärmungsklasse B einen sicheren thermischen Betrieb unter Last.
Energieeffizienz in großen technologischen Systemen
Ein Wirkungsgrad von 96,1 % und ein Leistungsfaktor von 0,89 tragen dazu bei, die Energieeffizienz des Antriebs auf einem Niveau zu halten, das sich in den gesamten Betriebskosten großer Fabriken bemerkbar macht. OEM-Hersteller technologischer Systeme schätzen außerdem die Möglichkeit zur Frequenzauswahl, da auch 60 Hz verfügbar sind, was Exportprojekte und die Standardisierung in unterschiedlichen Märkten vereinfacht.
Ein Nennstrom von 1202 A bei △ 400V und 697 A bei Y 690V liefert bei der Auslegung von Schaltanlagen und Schutzkomponenten eine ausreichende Grundlage für die präzise Dimensionierung der Stromversorgung. Das Gewicht von 3680 kg, das externe Anlaufträgheitsmoment von 232,000 kg·m² und das GD²-Trägheitsmoment von 21,200 kg·m² sind Werte, die bei der Auslegung der Linie, der Fundamente und der Verbindung mit nachgeschalteter Technik verwendet werden können. 6220C3-Lager sowohl auf der DE- als auch auf der NDE-Seite unterstützen einen ruhigen Lauf über lange Arbeitszyklen.
VYBO Electric liefert eine Lösung für Kunden, die nicht nur den Motor selbst benötigen, sondern auch die Abstimmung auf einen bestimmten technologischen Prozess und die tatsächlichen Installationsbedingungen des Betriebs.
Kontaktieren Sie uns, und wir erstellen eine Lösung für Ihr Projekt.
