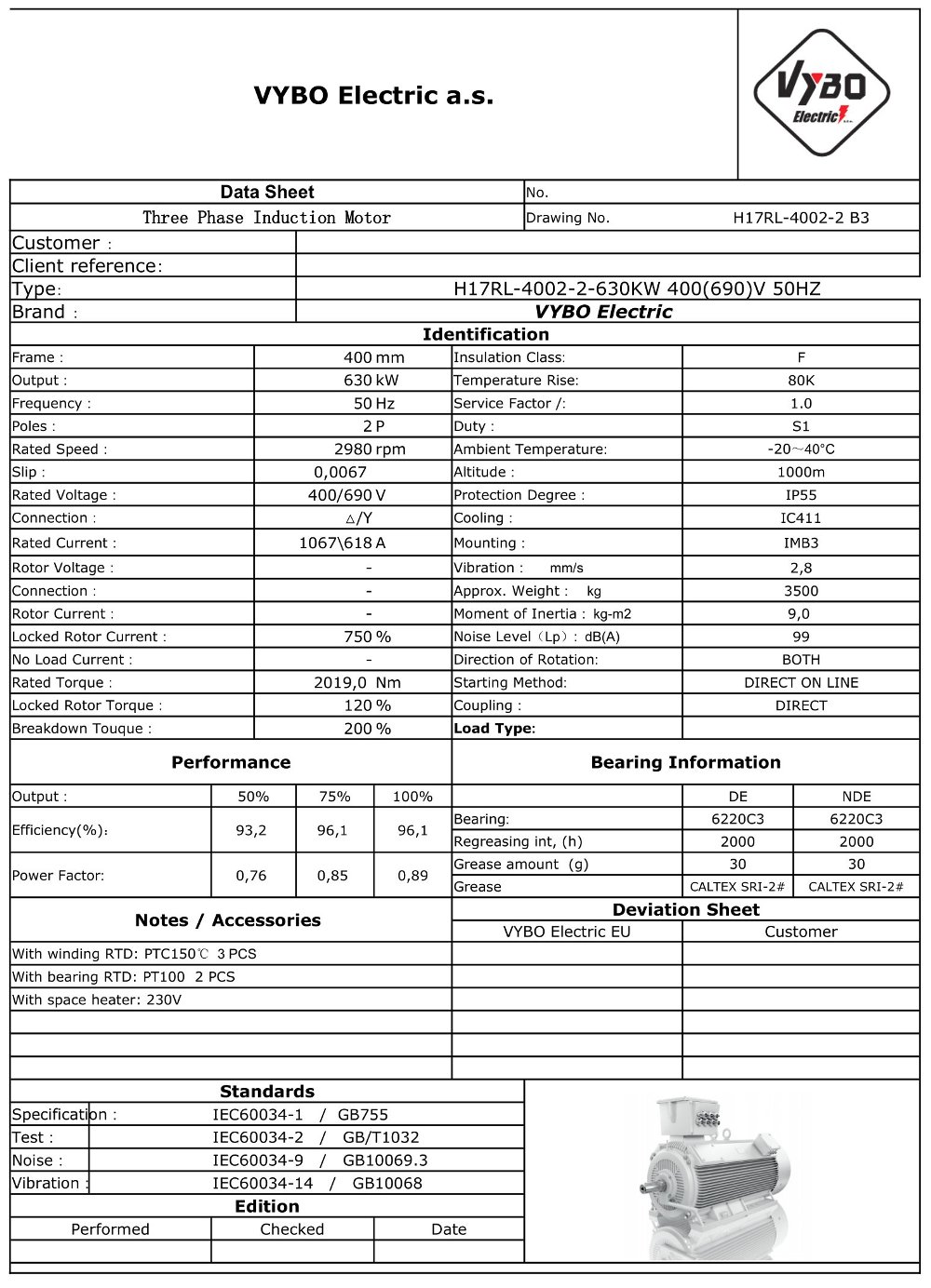

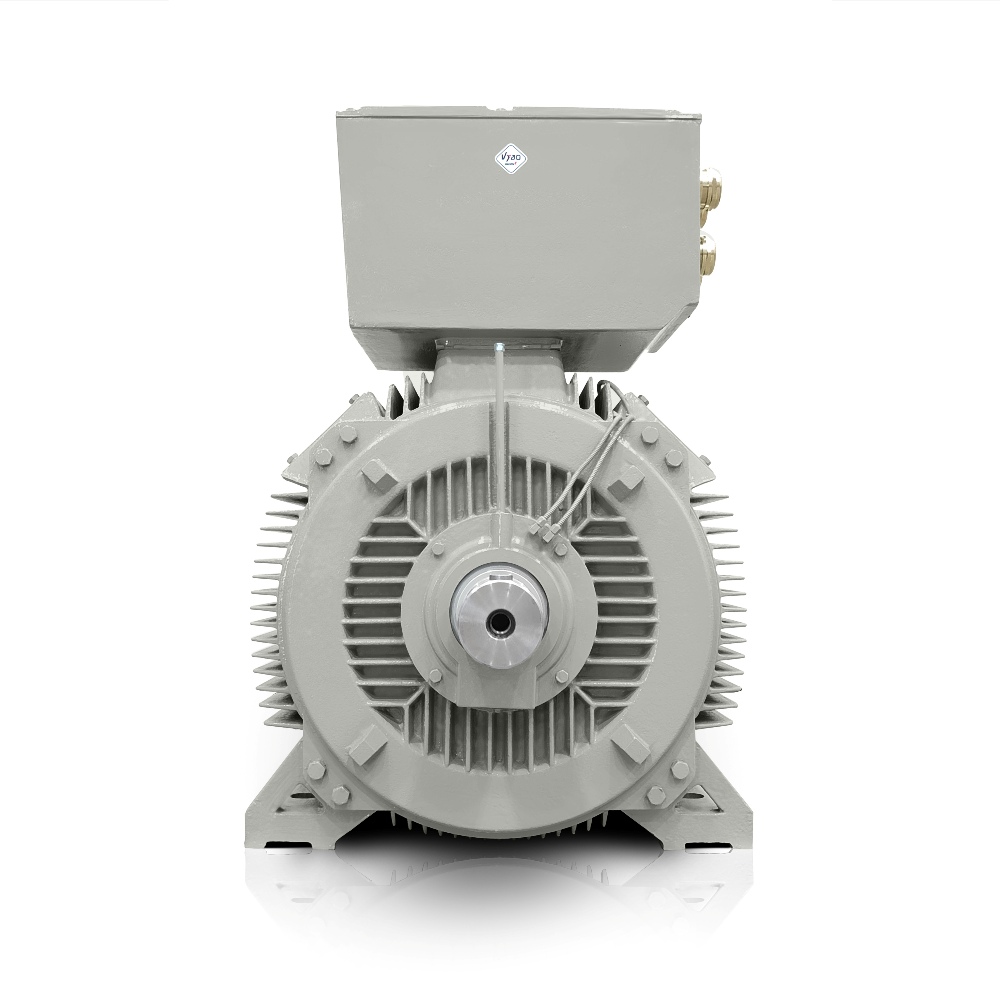

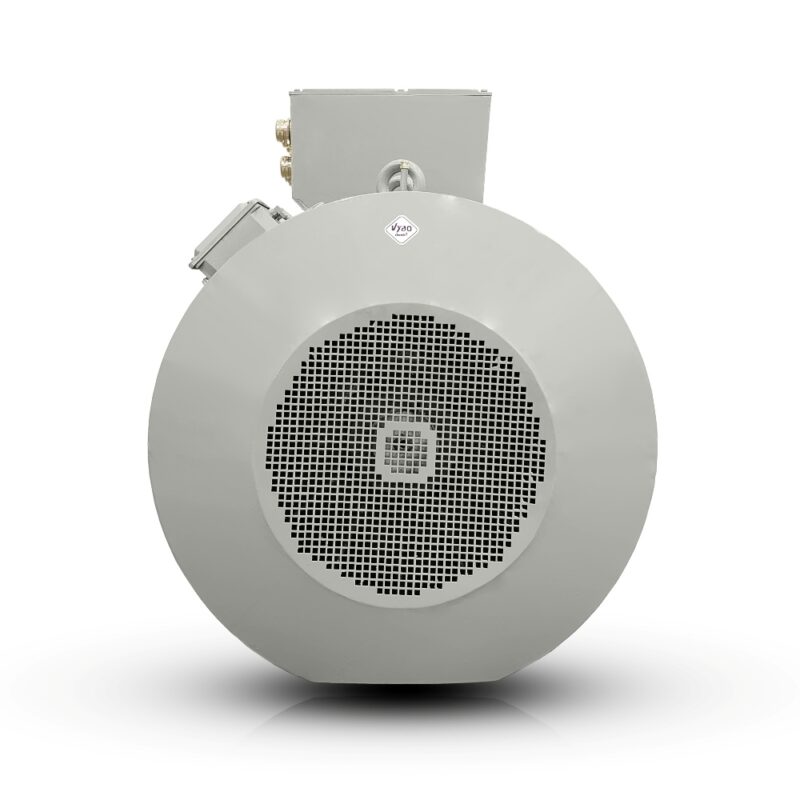

Drehstrom-Elektromotor: H17RL-400X2-2 630KW 400V/690V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H17RL 400X2-2 |
| Nennleistung (kW) | 630 |
| Baugröße (mm) | 400 |
| Polzahl | 2 |
| Nenndrehzahl (U/min) | 2980 |
| Frequenz (Hz) | 50 |
| Elektrische Daten | |
| Nennspannung (V) | 400/690 |
| Schaltung | D/Y |
| Nennstrom 400 V (A) | 1067 |
| Nennstrom 690 V (A) | 618 |
| Wirkungsgrad bei 100 % Last (%) | 96,1 |
| Leistungsfaktor bei 100 % Last | 0,89 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 2019 |
| Anlaufmomentverhältnis (LRT/RLT) in % | 120 |
| Kippmomentverhältnis (BDT/RLT) in % | 200 |
| Anlaufstromverhältnis (LRA/RLA) in % | 750 |
| Externes Anlaufträgheitsmoment (kg·m²) | 206 |
| Massenträgheitsmoment GD² (kg·m²) | 19,6 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingung | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC411 |
| Anlaufverfahren | DOL, Frequenzumrichter oder Softstarter |
| Drehrichtung | Beide Richtungen |
| Schwingung (mm/s) | 2.8 |
| Rotorkäfig | massiver Aluminium-Käfigläufer |
| Klemmenkastentyp | VYBO CB2-LV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenbeschichtung | |
| Ungefähres Gewicht | 3500 kg |
| Farbe | RAL7030 |
| Lackierung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6220C3/6220C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC in den Wicklungen | |
H17RL 400X2-2 liefert kompakte Leistung für einen kontinuierlichen energieeffizienten Betrieb
In anspruchsvollen Betrieben ist entscheidend, ob der Antrieb hohe Belastungen bewältigen kann, ohne unnötig zusätzlichen Platz zu beanspruchen. Der H17RL 400X2-2 von VYBO Electric ist darauf ausgelegt, kompakte Leistung in der industriellen Antriebstechnik bereitzustellen und dadurch eine sinnvolle Integration in bestehende Produktionslinien, Pumpstationen und technologische Systeme zu ermöglichen. Dieser Asynchronmotor mit einer Leistung von 630 kW und einer hohen Betriebsdrehzahl von 2980 U/min unterstützt die Energieeffizienz im Langzeitbetrieb und lässt zugleich Raum für Servicezugang und erforderliche Montageabstände.
Betreiber großer Fabriken schätzen besonders, dass ein Elektromotor mit 2900 U/min die Produktionsanforderungen in der Praxis ohne unnötige Stillstandszeiten erfüllen kann. Bei dieser Art von Anwendung werden nicht nur die Leistung, sondern auch die Fähigkeit zur Aufrechterhaltung eines stabilen Betriebs bei wiederholten Starts und wechselndem Drehmoment überwacht. Deshalb eignet sich dieser Asynchronmotor für Bereiche, in denen hohe Prozesszuverlässigkeit, eine präzise Antriebsauslegung und lange Betriebsintervalle zwischen Wartungseingriffen erforderlich sind.
Elektromotor mit 2900 U/min für hochbelastete Prozesse
Das Nenndrehmoment von 2019 Nm stellt die erforderliche Reserve sowohl für den Anlauf als auch für den stationären Betrieb in Produktionstechnologien mit Stoßbelastungen bereit. Ein Anlaufmomentverhältnis von 120 % und ein Kippmomentverhältnis von 200 % unterstützen Anwendungen, bei denen der Antrieb den Maschinenwiderstand beim Start und bei kurzzeitigen Überlastungen gleichmäßig überwinden soll. Ein Anlaufstromverhältnis von 750 % erfordert eine entsprechende elektrische Auslegung, die bei OEM-Konstruktionen und größeren Installationen zum üblichen Bestandteil der Projektvorbereitung gehört.
Mit einem Wirkungsgrad von 96,1 % und einem Leistungsfaktor von 0,89 eignet sich dieser Elektromotor für Betriebe, die den Energieverbrauch und die Netzstabilität überwachen. Die Isolationsklasse F unterstützt zusammen mit der Erwärmungsklasse B einen zuverlässigen Betrieb auch unter langfristiger Belastung, was in metallurgischen, verfahrenstechnischen und fördertechnischen Anwendungen wichtig ist. In der Praxis verhält sich der Asynchronmotor daher vorhersehbar, wodurch sich Schaltanlagen, Motorschutz und die Abstimmung mit frequenzgeregelten oder direkt gestarteten Systemen leichter auslegen lassen.
Robuste Gusseisenkonstruktion erhält die Stabilität im Schwerlastbetrieb
Eine robuste Gusseisenkonstruktion ist bei einem Antrieb dieser Leistung besonders wichtig, weil sie Vibrationen dämpft und dazu beiträgt, die präzise Motorgeometrie im Langzeitbetrieb zu erhalten. In Umgebungen, die hohe mechanische Widerstandsfähigkeit, Stabilität und eine lange Lebensdauer erfordern, reagiert diese Konstruktion weniger empfindlich auf Rahmenbelastungen, widersteht Montagebeanspruchungen besser und bietet eine höhere Zuverlässigkeit im Dauerbetrieb. Mit dieser Lösung richtet sich VYBO Electric auch an Hersteller technologischer Systeme, die ein verlässliches Fundament für schwere Anlagen benötigen.
Der massive Aluminium-Rotorkäfig unterstützt eine gleichmäßige Energieübertragung auf die Last und hilft bei wiederholten Starts in Anwendungen, in denen der Antrieb anspruchsvollen Arbeitszyklen standhalten muss. Das DE-Lager 6220C3 und das NDE-Lager 6220C3 sind für einen stabilen Industriebetrieb ausgewählt und eignen sich gut für Maschinen mit langen Betriebszeiten. Dies ist ein weiterer Grund, warum dieser Asynchronmotor mit Käfigläufer für Projekte geeignet ist, bei denen eine hohe technische Verfügbarkeit erwartet wird.
Die Spannungsauswahl erleichtert die Integration in bestehende Verteilungssysteme
Die Möglichkeit zur Auswahl der Spannung vereinfacht den Einsatz in Betrieben mit unterschiedlichen Netzstandards oder Konfigurationen von Exportmaschinen. Verfügbare Ausführungen für 440 V, 500 V, 690 V und 720 V erleichtern die Anpassung des Antriebs an die jeweilige elektrische Infrastruktur, ohne dass unnötige Änderungen am gesamten Anlagenkonzept erforderlich sind. Für OEM-Hersteller ist dies ein praktischer Vorteil in der Serienproduktion, weil ein Motortyp in mehreren Maschinenausführungen eingesetzt werden kann.
Ein Gewicht von 3500 kg und ein externes Anlaufträgheitsmoment von 206,000 kg·m² zeigen, dass diese Lösung für robuste Baugruppen mit hohen dynamischen Belastungen bestimmt ist. Ein GD²-Trägheitsmoment von 19,600 kg·m² unterstützt die Auslegung der Anlaufcharakteristik und die Abstimmung des Motors mit Getrieben, Kupplungen oder Direktantrieben. Dadurch ist eine gute Integration in Produktionssysteme möglich, in denen Leistung, mechanische Haltbarkeit und Servicezugänglichkeit in einer Einheit kombiniert werden müssen. In diesem Zusammenhang stellen ISO-Zertifikate einen üblichen Nachweis kontrollierter Fertigungs- und Prüfprozesse dar.
Praktischer Einsatz in der Schwerindustrie und in OEM-Baugruppen
H17RL 400X2-2 wird in technologischen Systemen eingesetzt, in denen Dauerbetrieb und präzise ausgelegte Antriebe Priorität haben. Typische Anwendungen sind:
- Hauptpumpenaggregate in Chemieanlagen.
- Förderbänder im Bergbau.
- Lüftungsanlagen für große Industriehallen.
- Kompressorstationen in Verarbeitungsbetrieben.
- Rohstoffmühlen in Zementwerken.
- Extruder für Polymerisations- und Kunststoffverarbeitungslinien.
- Steinbrecher in Steinbrüchen und Steinverarbeitungsbetrieben.
- Rotierende Trommelmischer im Schwermaschinenbau.
Sowohl für Betreiber großer Fabriken als auch für OEM-Partner ist wichtig, dass sich der Antrieb ohne unverhältnismäßige Änderungen und unter Berücksichtigung des Servicekonzepts in die bestehende Technik integrieren lässt. In der Praxis bedeutet dies eine bessere Stillstandsplanung, einen leichteren Austausch bei der Modernisierung und mehr Sicherheit bei Projekten, die für den Langzeitbetrieb ausgelegt sind. Der Elektromotor mit 2900 U/min in dieser Konfiguration unterstützt Technologien, die eine Kombination aus Leistung, Stabilität und angemessenem Platzbedarf benötigen. Bestellen Sie ihn rechtzeitig, damit die Lösung für die nächste Produktionssaison bereitsteht.
