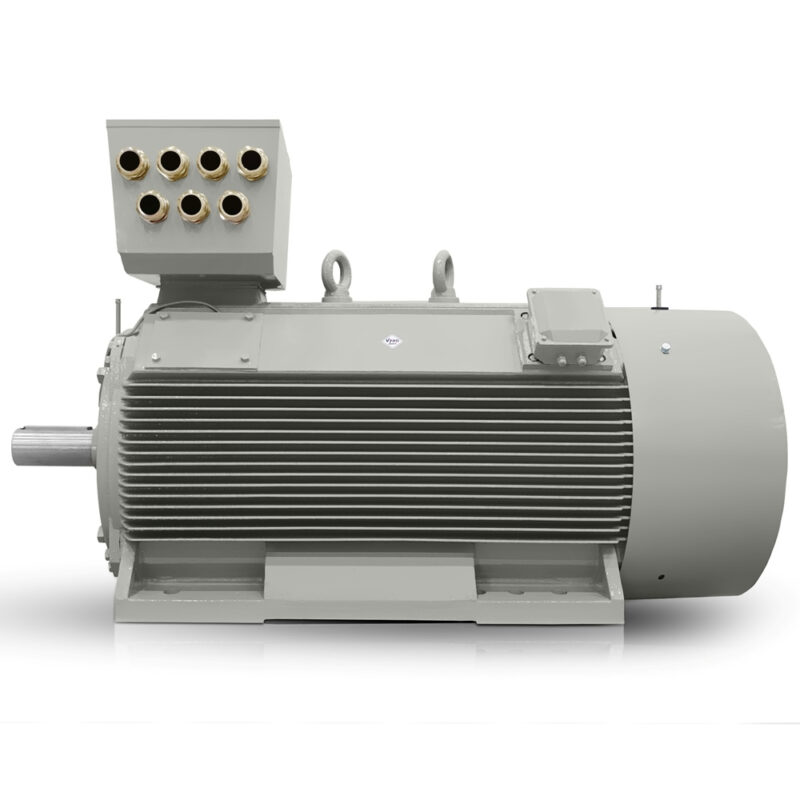

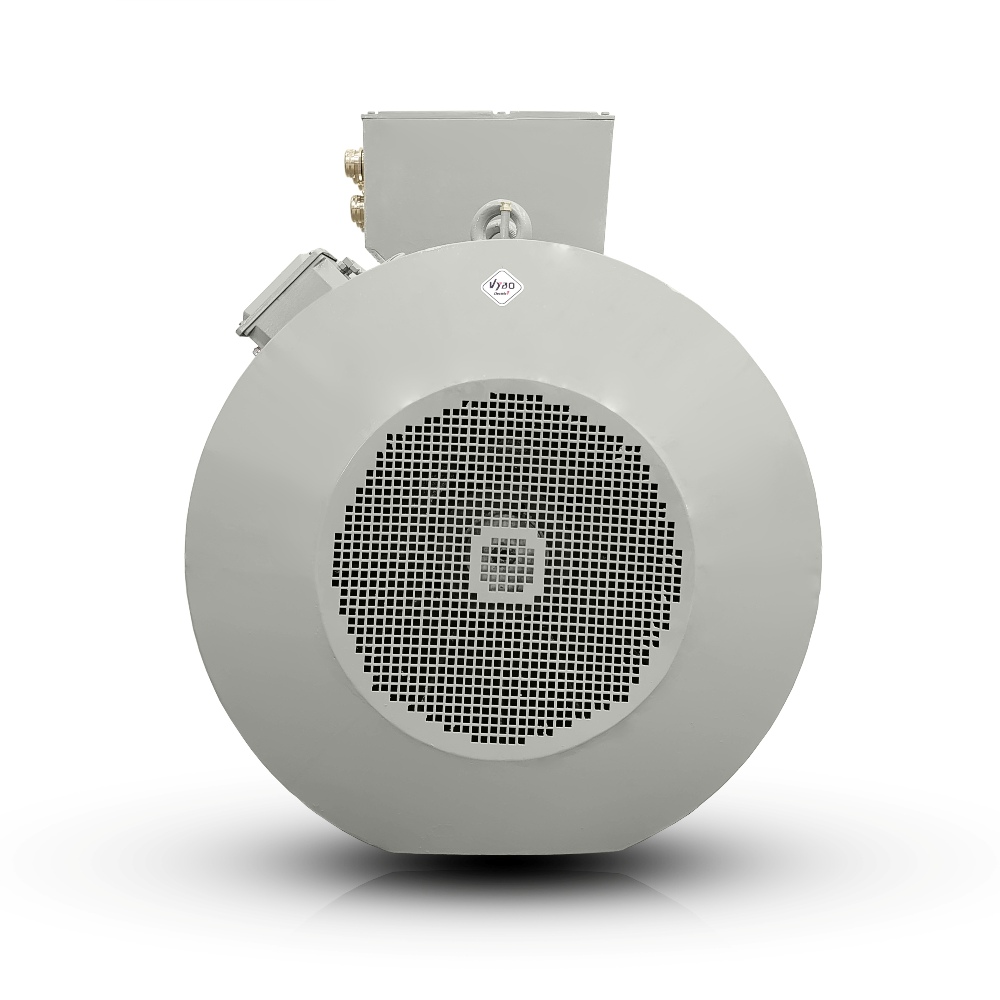

Elektromotor 560 kW, 2980 U/min, 400/690 V, H17RL 400X1-2

Bei hochbelasteten Förderern, Pumpenbaugruppen und schweren Produktionslinien zählt jedes Detail des Antriebs. H17RL Compact PRO in der Ausführung H17RL 400X1-2 ist ein auf kompakte Leistung ausgelegter Elektromotor mit 2900 U/min und ermöglicht die Konstruktion eines technologischen Systems ohne unnötige Kompromisse beim Platzbedarf. In der Praxis bedeutet dies stabilen Betrieb, einfachere Integration in Baugruppen und eine Leistung, die den Dauerbetrieb unterstützt.

VYBO Electric liefert Lösungen für Fabrikbetreiber und OEM-Hersteller, die einen zuverlässigen Elektromotor für anspruchsvolle Anwendungen mit hoher Prozessbelastung benötigen. Tausende zufriedene Kunden von VYBO Electric bestätigen, dass langfristiger Betrieb und Servicebereitschaft bei der Auswahl eines Antriebs ebenso wichtig sind wie die Leistung selbst.

Elektromotor mit 2900 U/min für den ruhigen Betrieb von Produktionstechnologien

Die Nenndrehzahl von 2980 U/min unterstützt eine schnelle Reaktion des Antriebs in Systemen, in denen eine präzise Abstimmung auf den Arbeitszyklus der Maschine erforderlich ist. Bei dieser Art von Anwendung ist dies besonders in Produktionslinien nützlich, in denen eine stabile Energieübertragung und die Begrenzung von Schwankungen beim Anfahren wichtig sind.

• Extrusions- und Mischlinien in der chemischen Produktion.
• Hauptantriebe von Walz- und Wickelanlagen.
• Antriebe von Rotationsbrechern in Steinbruch- und Bergbauumgebungen.
• Große Kreiselpumpen im Energie- und Wassersektor.
• Lüftungseinheiten für Technologiehallen im Dauerbetrieb.
• Förderlinien in Logistik- und Verpackungszentren.

Robuste Gusseisenkonstruktion für eine lange Lebensdauer in der Industrie

Die robuste Gusseisenkonstruktion verleiht dem Motor die für den Betrieb mit wiederholten Starts, Vibrationen und langen Arbeitszyklen erforderliche Festigkeit. Die Gusseisenausführung trägt dazu bei, die mechanische Stabilität der Baugruppe auch dort zu erhalten, wo erhöhte Anforderungen an die Befestigungssteifigkeit und die präzise Positionierung im Antriebssystem bestehen.

Diese Konstruktion ist besonders wichtig in Betrieben, in denen vom Antrieb ein langes Serviceintervall und zuverlässige Leistung ohne häufige Stillstände erwartet werden. Sowohl für große Fabriken als auch für OEM-Produktionsintegrationen ist diese Grundlage für Maschinen geeignet, die unter Dauerlast arbeiten und dabei eine präzise mechanische Geometrie beibehalten müssen.

Rotorkäfig für hohe Belastungen ausgelegt

Der massive Aluminium-Rotorkäfig unterstützt die Haltbarkeit bei Anlaufbedingungen und dynamischen Laständerungen. In Verbindung mit den Anlauf- und Drehmomentparametern hilft er dem Motor, Anwendungen zu bewältigen, bei denen auch gegen anspruchsvollen technologischen Widerstand ein sicherer Kraftschluss erforderlich ist.

Kompakte Leistung für Maschinen ohne Platzreserven

Kompakte Leistung ist bei Modellen dieser Leistungsklasse für Konstrukteure mit dicht belegten Technologielayouts entscheidend, die bei der erforderlichen Antriebsleistung keine Kompromisse eingehen möchten. Die Baugröße 400 mm ermöglicht eine effiziente Integration in robuste Systeme, in denen jedes Einbaumaß und jeder Servicezugang zählt.

In der Praxis wird dieser Ansatz besonders von Anlagenherstellern geschätzt, die hohe Leistung mit einem sinnvollen Einbauraum verbinden müssen. Bei der Modernisierung von Produktionslinien wird der Motor zu einem geeigneten Kandidaten für Bereiche, in denen eine größere Lösung die Konstruktion von Getrieben, Fundamenten oder Schutzvorrichtungen erschweren würde.

Auswahl der Wirkungsgradklasse für langfristliche Betriebswirtschaftlichkeit

Für energieintensive Betriebe ist es wichtig, die Wirkungsgradklasse entsprechend dem erforderlichen Anwendungsprofil auswählen zu können. Die Verfügbarkeit von IE3, IE4 und IE5 hilft, den Antrieb an die Projektziele anzupassen, sei es zur Optimierung des Verbrauchs im Dauerbetrieb oder zur Unterstützung einer umfassenderen Strategie zur Senkung der Betriebskosten im gesamten Werk.

Drehstrommotoren dieser Klasse bewähren sich überall dort, wo langfristige Rentabilität und stabile Leistung unter wiederholten Belastungen entscheidend sind. Für Integratoren und Instandhaltungsteams ist es von Vorteil, dass die Wirkungsgradauswahl an die konkrete Anwendung angepasst werden kann, ohne die Konstruktion des Antriebsknotens zu beeinflussen.

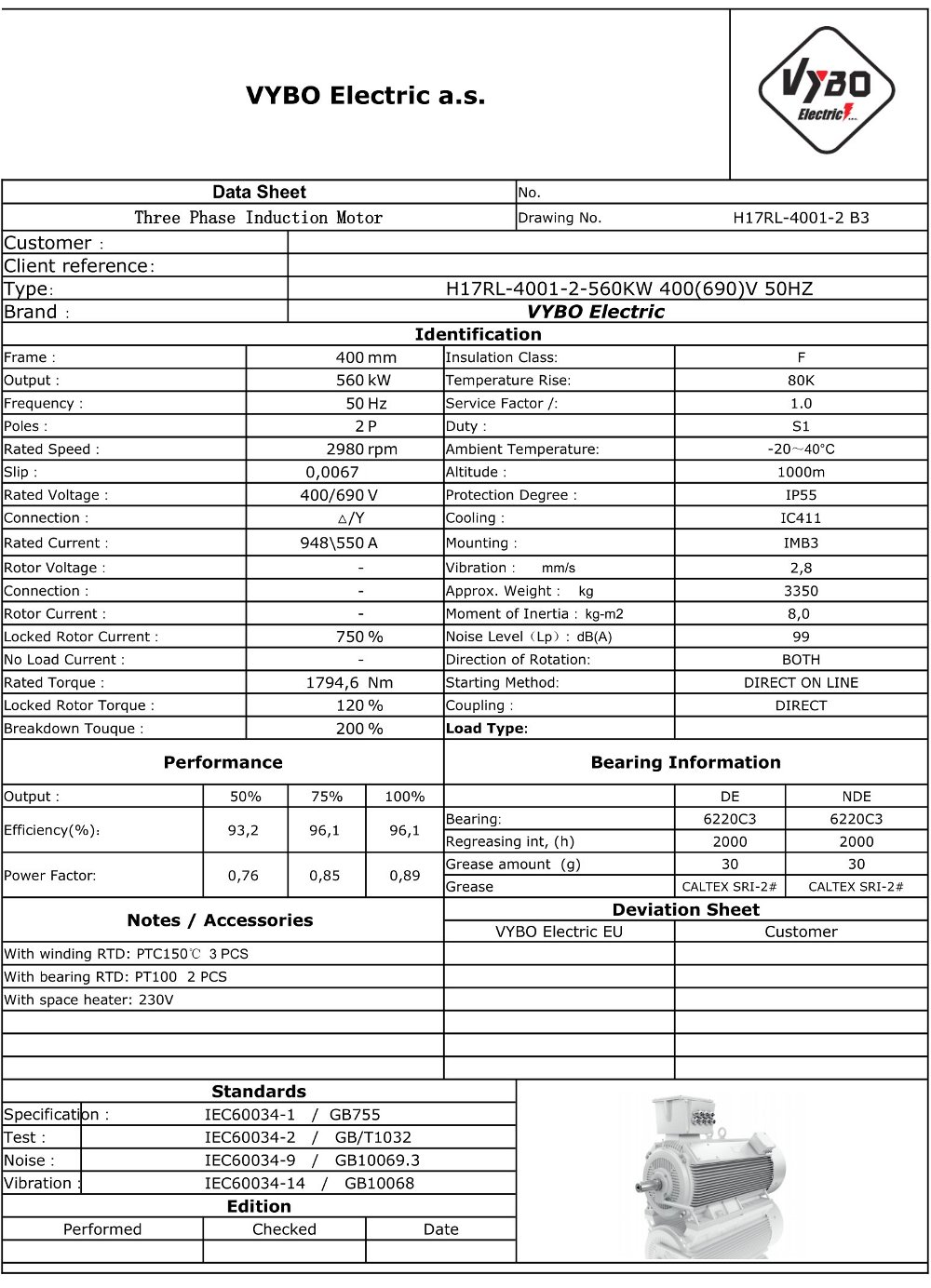

Betriebsdaten zur Unterstützung der Antriebsauslegung

Eine Nennleistung von 560 kW, ein Nenndrehmoment von 1795 Nm und ein Wirkungsgrad von 96,1 % bilden eine geeignete Grundlage für technologische Systeme mit hohen Betriebsanforderungen. Bei einer Versorgung mit 400/690 V bietet der Motor einen Rahmen für den üblichen industriellen Anschluss und ermöglicht zugleich die Anpassung der Konstruktion an die elektrische Infrastruktur des Werks.

Der Nennstrom bei △ 400V beträgt 948 A und der Nennstrom bei Y 690V 550 A, wodurch Konstrukteure genaue Eingangsdaten für die Dimensionierung von Schaltanlagen und Schutzkomponenten erhalten. Ein Leistungsfaktor von 0,89 unterstützt den stabilen elektrischen Betrieb in Baugruppen, in denen auch die Abstimmung mit anderen Großverbrauchern erforderlich ist.

Die Isolationsklasse F und die Erwärmungsklasse B helfen, den Betrieb unter Langzeitbelastung in einem sicheren thermischen Bereich zu halten. Das Gewicht von 3350 kg, das externe Anlaufträgheitsmoment von 183,000 kg·m² und das GD²-Trägheitsmoment von 18,000 kg·m² sind Parameter, die der Konstrukteur bei der Auslegung des Fundaments, der Kupplung und des Anlaufvorgangs verwenden kann.

Das DE-Lager 6220C3 und das NDE-Lager 6220C3 vervollständigen eine Baugruppe, die für den langfristigen Betrieb in industrieller Umgebung vorbereitet ist. In Verbindung mit der bewährten Marke VYBO Electric ist dies eine Lösung für alle, die Leistung, mechanische Haltbarkeit und praktische Nutzbarkeit in einem Motor vereinen müssen.

Nutzen Sie für Projekte, die einen leistungsstarken Industrieantrieb mit Schwerpunkt auf Platzbedarf, Wirkungsgrad und Haltbarkeit erfordern, das Modell H17RL Compact PRO und planen Sie eine Baugruppe, die auch unter anspruchsvollen Bedingungen zuverlässig arbeitet.
