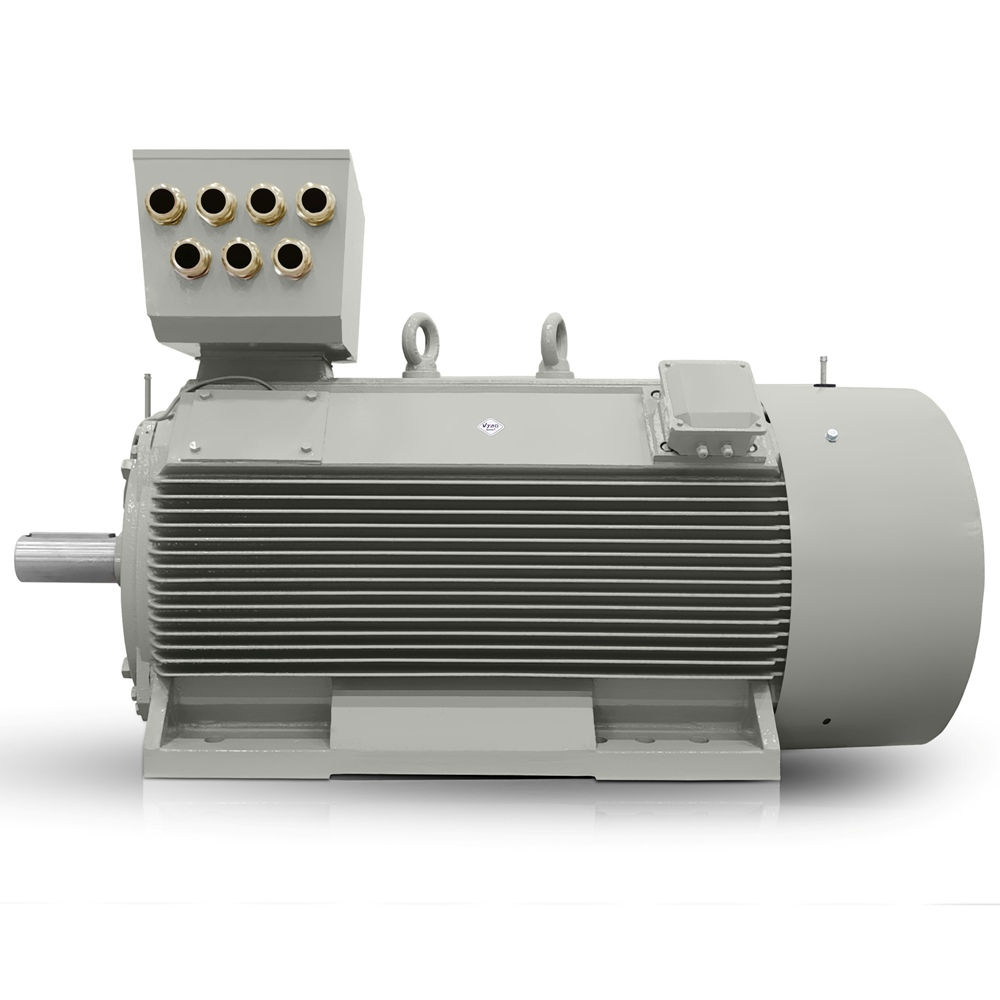

Elektromotor 500 kW, 742 U/min, 400/690 V, H17RL 450X1-8

Der 750-U/min-Elektromotor der Serie H17RL Compact PRO ist für Antriebe konzipiert, bei denen kompakte Leistung und stabiler Betrieb in einer Einheit entscheidend sind. Das Modell H17RL 450X1-8 liefert 500 kW in einer Konfiguration, die Betreiber großer Fabriken und OEM-Integratoren ohne unnötige räumliche Änderungen in technologische Hauptbaugruppen integrieren können. Dieser Drehstrom-Elektromotor eignet sich für Anwendungen, in denen der Antrieb eine hohe Leistungsdichte bieten und zugleich während langer Produktionszyklen zuverlässig arbeiten muss.

Die Achshöhe von 450 mm ist auch bei der Auslegung des Antriebssystems wichtig und hilft, den Einbau in vorhandene Rahmen und Grundplatten zu optimieren. Eine Nenndrehzahl von 742 U/min und ein Drehmoment von 6435 Nm unterstützen den Betrieb unter höheren Belastungen ohne unnötige Stöße bei der Leistungsübertragung. In der Praxis bedeutet dies einen geringeren Platzbedarf und eine bessere Nutzung der mechanischen Konstruktion. Deshalb wird dieser Niederspannungs-Elektromotor in Baugruppen eingesetzt, in denen Leistung, Präzision und eine einfachere Integration in schwere Technologien kombiniert werden müssen.

750-U/min-Elektromotor für kompakte Leistung in Industriesystemen

Betreiber von Produktionslinien schätzen besonders die Möglichkeit, hohe Leistung auf begrenztem Raum bereitzustellen. Hier zeigt sich die Lösung mit hoher Leistungsdichte, die sowohl die Auslegung des Maschinenraums als auch den Servicezugang vereinfacht. VYBO Electric baut diese Serie auf langjähriger Erfahrung aus Industrieanwendungen auf, in denen nicht nur das unmittelbare Anlaufen, sondern auch das Verhalten des Motors unter gleichmäßiger Belastung und bei wiederholten Starts überwacht wird.

• Vakuum- und Prozesspumpen für Energieerzeugung und Wasserwirtschaft.
• Kompressorsysteme in der chemischen Produktion und in Aufbereitungsanlagen.
• Förderlinien für Schüttgüter in Zementwerken.
• Mühlen und Brecher für die Bergbauindustrie.
• Ventilatoreinheiten für Kühl- und technologische Systeme.
• Extruder für die Polymer- und Gummiverarbeitung.
• Walz- und Mischanlagen in der metallurgischen Produktion.

Robuste Gusseisenkonstruktion für eine lange Maschinenlebensdauer

Die robuste Gusseisenkonstruktion trägt dazu bei, die mechanische Widerstandsfähigkeit gegen Vibrationen, Belastungen aus Getrieben und den langfristigen Betrieb in anspruchsvollen Umgebungen aufrechtzuerhalten. In großen technologischen Systemen ist die Montagestabilität wichtig, da sowohl die Laufgenauigkeit als auch die Lebensdauer der angeschlossenen Komponenten davon abhängen. Lager 6328C3 auf der DE- und NDE-Seite sind für Industrieanwendungen ausgewählt, bei denen Dauerbetrieb und minimale Stillstandszeiten Priorität haben.

Isolationsklasse F und Erwärmungsklasse B unterstützen eine sichere thermische Reserve unter normaler Belastung, was besonders in Betrieben mit langen Produktionsfenstern wichtig ist. Ein Wirkungsgrad von 95,7 % und ein Leistungsfaktor von 0,81 helfen, den Energiebedarf unter Kontrolle zu halten, und wirken sich damit direkt auf die Wirtschaftlichkeit großer Linien aus. Für Integratoren ist außerdem wichtig, dass sich der Motor beim Anlauf und unter wechselnder Belastung vorhersehbar verhält.

Fortschrittliche Schmierung und Wartung ohne unnötige Stillstandszeiten

Die fortschrittliche Schmierung und Wartung dieser Serie basieren auf der Nachschmierung der Lager während des Betriebs, sodass die Wartung entsprechend dem tatsächlichen Betriebsregime der Maschine geplant werden kann. Dies ist eine praktische Lösung für Anlagen, in denen Stillstandszeiten mehr kosten als der Wartungseingriff selbst. Der Motor ist außerdem für die Zustandsüberwachung mit 6xPT100 in der Wicklung, 1xPT100 im NDE-Lager, 1xPT100 im DE-Lager, einer Stillstandsheizung und 3xPTC-Thermistor vorbereitet, was die Betriebsüberwachung und den Schutz des gesamten Antriebs vereinfacht.

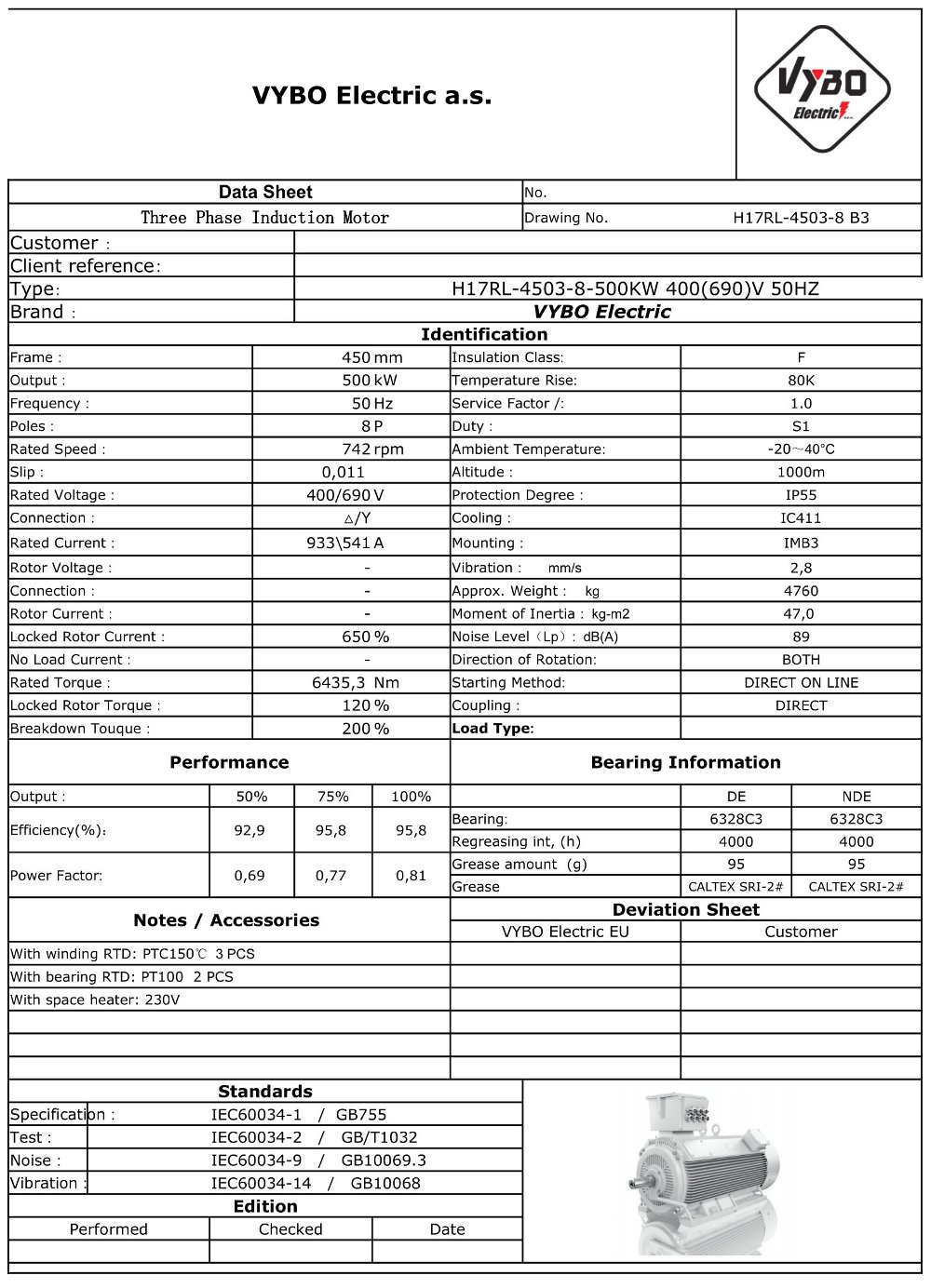

Beim Anlauf helfen ein Anlaufmomentverhältnis von 120 % und ein Kippmoment von 200 %, während ein Anlaufstromverhältnis von 650 % bei der Dimensionierung der Stromversorgung und der Anlaufbedingungen wichtig ist. Ein externes Anlaufträgheitsmoment von 657.000 kg·m² und ein GD²-Massenträgheitsmoment von 76.000 kg·m² liefern Konstrukteuren eine Grundlage für die Dimensionierung von Last, Kupplung und Übertragungskette. Ein Gewicht von 4760 kg entspricht der Leistungsklasse, in der eine starre Aufstellung und präzise Montage erwartet werden.

Leistungsreserven für anspruchsvolle technologische Anwendungen

Dieser H17RL Compact PRO eignet sich für Baugruppen, in denen stabile Drehzahl, hohes Drehmoment und lange Betriebsdauer aufrechterhalten werden müssen. Eine Spannung von 400 V / 690 V vereinfacht die Integration in gängige industrielle Stromversorgungssysteme und unterstützt die Flexibilität bei der Schaltschrankauslegung. In Verbindung mit 500 kW und 6435 Nm bietet er dem Betreiber Spielraum für eine effiziente Leistungsübertragung, ohne den Antrieb unnötig zu überlasten.

Mit dieser Lösung reagiert VYBO Electric auf die praktischen Anforderungen großer Fabriken, in denen nicht nur die Nennleistung, sondern auch das Verhalten im realen Betrieb bewertet wird. Wenn Sie einen Antrieb für eine Technologie benötigen, die eine präzise Auslegung, ein zugängliches Wartungsregime und eine platzsparende Installation erfordert, nutzen Sie das Angebot und wählen Sie einen Elektromotor, der langfristige Betriebssicherheit unterstützt.

• Erzaufbereitung in Brech- und Mahllinien.
• Kalk- und Zementproduktion in Trocknungs- und Förderabschnitten.
• Antriebe für große Mischer in lebensmittelverarbeitenden technologischen Systemen.
• Pumpstationen mit hohen Dauerbelastungen.
• Brikettierpressen und Materialagglomeration.
• Recyclinglinien mit schweren Trenneinheiten.
• Prozessventilatoren für Energieerzeugungs- und metallurgische Betriebe.
