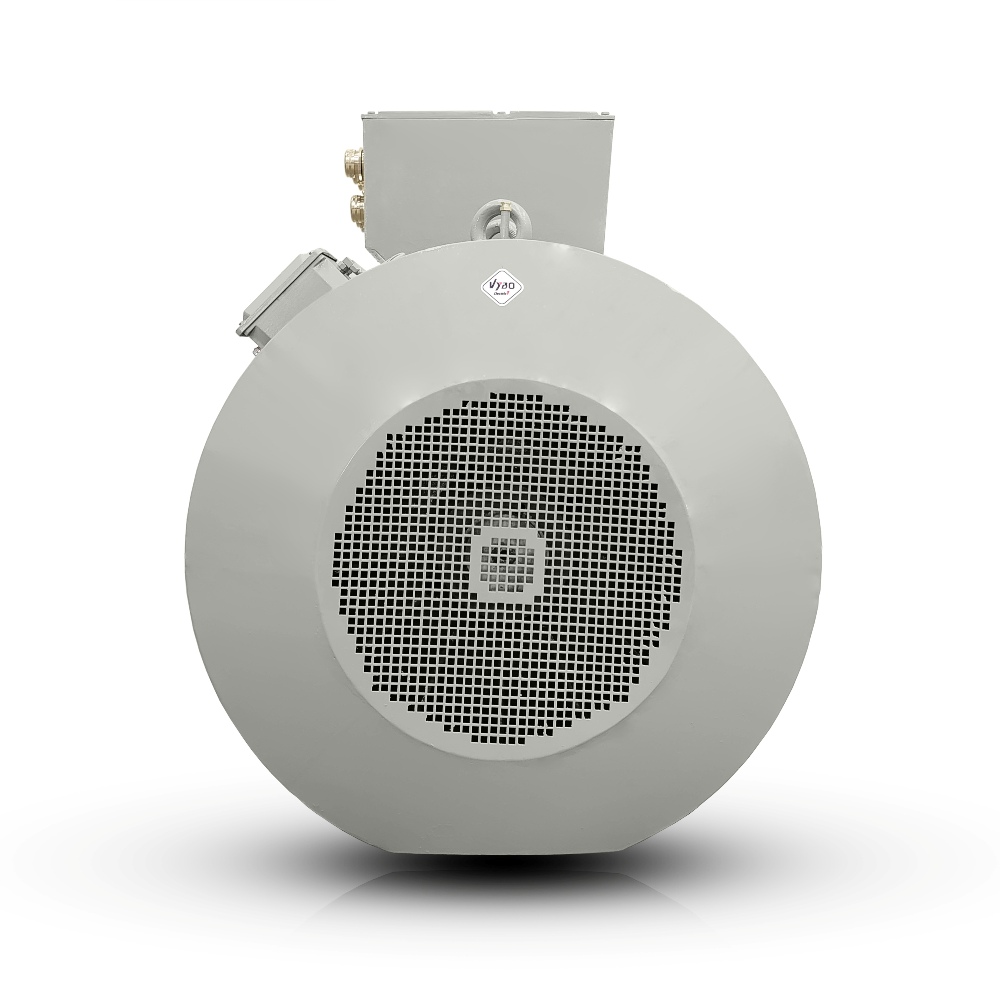

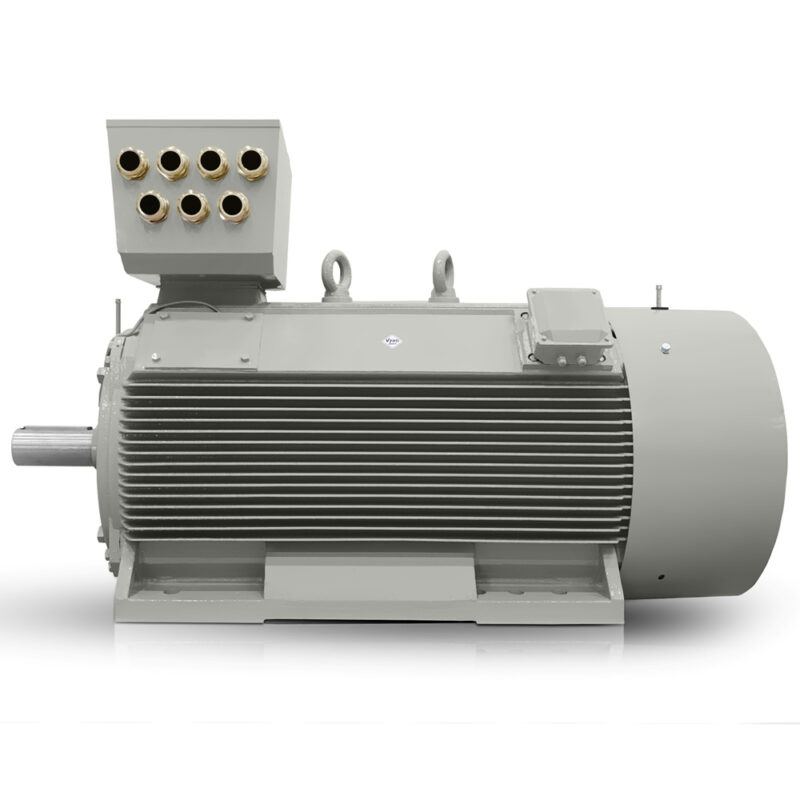

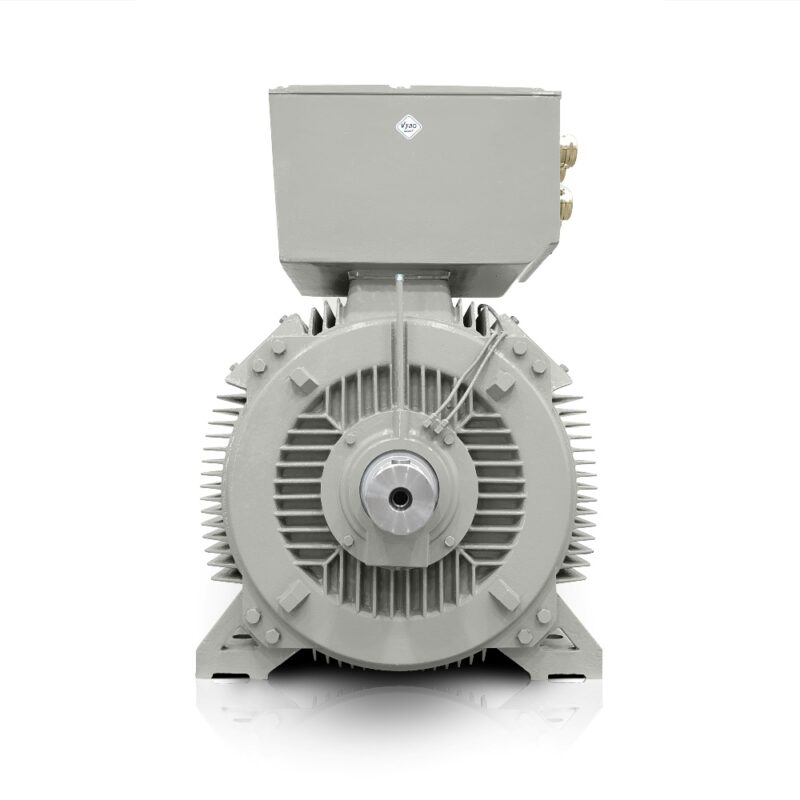

Drehstrom-Elektromotor: H17RL-400X2-6 500KW 400V/690V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H17RL 400X2-6 |
| Nennleistung (kW) | 500 |
| Baugröße (mm) | 400 |
| Polzahl | 6 |
| Nenndrehzahl (U/min) | 990 |
| Frequenz (Hz) | 50 |
| Elektrische Daten | |
| Nennspannung (V) | 400/690 |
| Schaltung | D/Y |
| Nennstrom 400 V (A) | 876 |
| Nennstrom 690 V (A) | 508 |
| Wirkungsgrad bei 100 % Last (%) | 96,1 |
| Leistungsfaktor bei 100 % Last | 0,86 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 4823 |
| Anlaufmomentverhältnis (LRT/RLT) in % | 120 |
| Kippmomentverhältnis (BDT/RLT) in % | 200 |
| Anlaufstromverhältnis (LRA/RLA) in % | 680 |
| Externes Anlaufträgheitsmoment (kg·m²) | 492 |
| Massenträgheitsmoment GD² (kg·m²) | 53,2 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingung | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC411 |
| Anlaufverfahren | DOL, Frequenzumrichter oder Softstarter |
| Drehrichtung | Beide Richtungen |
| Schwingung (mm/s) | 2.8 |
| Rotorkäfig | massiver Aluminium-Käfigläufer |
| Klemmenkastentyp | VYBO CB2-LV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenbeschichtung | |
| Ungefähres Gewicht | 3750 kg |
| Farbe | RAL7030 |
| Lackierung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6326C3/6326C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC in den Wicklungen | |
Kompakte Leistung für anspruchsvolle Antriebe
H17RL 400X2-6 ist eine Lösung mit hoher Leistungsdichte für Betriebe, in denen Raum, Drehmoment und eine stabile Energieübertragung entscheidend sind. Dieser 1000-U/min-Elektromotor ist für die Integration in große technologische Systeme ausgelegt, in denen eine präzise Verbindung mit Getrieben, Pumpensystemen und Prozesslinien ohne unnötige konstruktive Kompromisse erwartet wird.
Mit einer Leistung von 500 kW und einer Baugröße von 400 mm bietet dieser Niederspannungs-Elektromotor eine raumsparende Lösung für Anwendungen mit hohen Betriebslasten. In der Praxis bedeutet dies einen geringeren Bedarf an Einbauraum, eine einfachere Integration in bestehende Baugruppen und eine bessere Abstimmung mit dem Antriebsstrang.
1000-U/min-Elektromotor für den industriellen Dauerbetrieb
Ein Nenndrehmoment von 4823 Nm unterstützt einen gleichmäßigen Anlauf und stabilen Betrieb auch unter anspruchsvollen Anlaufbedingungen. Ein Anlaufmomentverhältnis von 120 % und ein Kippmomentverhältnis von 200 % geben Konstrukteuren Spielraum, einen Antrieb zu schaffen, der dynamische Laständerungen ohne übermäßige Beanspruchung mechanischer Komponenten bewältigt.
Der Nennstrom von 876 A bei △ 400V und 508 A bei Y 690V ist bei der Dimensionierung von Schaltschränken, Schutzkomponenten und Kabelwegen wichtig. Ein Leistungsfaktor von 0,86 und ein Wirkungsgrad von 96,1 % helfen, den Betrieb in einer sinnvollen Energiebilanz zu halten, was sich bei kontinuierlichen Schichten auf die langfristigen Kosten auswirkt. Isolationsklasse F zusammen mit Erwärmungsklasse B unterstützt einen zuverlässigen Betrieb über längere Lastzyklen.
Robuste Gusseisenkonstruktion für Stabilität und lange Lebensdauer
Die Gusseisenausführung verleiht dem Motor die erforderliche Steifigkeit bei Vibrationen, Stoßbelastungen und wiederholten Starts. In Schwerlasttechnologien ist diese Eigenschaft entscheidend, da sie das Risiko unerwünschter Verformungen reduziert und eine präzise Positionierung des Motors innerhalb der Baugruppe unterstützt. Ein Gewicht von 3750 kg trägt außerdem zur Gesamtstabilität in Betrieben mit hoher Leistung und Dauerbelastung bei.
Der massive Aluminium-Käfigläufer ist für anspruchsvollen Betrieb in Industrieanwendungen mit häufigen Starts und Lastwechseln ausgelegt. Lager 6326C3 auf der DE- und NDE-Seite vervollständigen die Baugruppe mit einer robusten Lagerung, die für den langfristigen Betrieb in Maschinenbau-, Energie- und Prozesssystemen geeignet ist.
Fortschrittliche Schmierung und Wartungsbereitschaft
Der Motor ist mit einer Nachschmierung der Lager während des Betriebs ausgestattet, was die Wartungsplanung in Fabriken, in denen Stillstände minutengenau erfasst werden, erheblich vereinfacht. In der Praxis bedeutet dies eine bessere Wartungskontinuität, ein geringeres Risiko vorzeitigen Verschleißes und eine einfachere Abstimmung zwischen Wartung und Produktion. Dadurch eignet sich der Niederspannungs-Elektromotor auch für Betriebe mit einem hohen Anteil kontinuierlicher Produktion.
Die langjährige Erfahrung von VYBO Electric spiegelt sich in einer Konstruktion wider, die die Anforderungen von OEM-Herstellern großer technologischer Systeme und von Fabrikbetreibern mit hohem Automatisierungsgrad berücksichtigt. Ein vorhersehbares Antriebsverhalten unter realen Betriebsbedingungen ist besonders wichtig, wenn nicht nur die Leistung, sondern auch der Wartungszyklus und die Kompatibilität mit nachgeschalteten Anlagen bewertet werden.
Einsatz in hoch belasteten technologischen Systemen
Dieser Elektromotor wird in Anlagen eingesetzt, in denen eine Kombination aus Drehmoment, Stabilität und langen Betriebszeiten ohne übermäßige Stillstände erforderlich ist. Er eignet sich für verschiedene Industrieanwendungen, die eine zuverlässige Leistungsübertragung auf rotierende technologische Knoten erfordern.
- Hauptmühlen in Zementproduktionslinien.
- Schlammpumpen bei der Aufbereitung von Bergbauerzen.
- Kompressoren in petrochemischen Betrieben.
- Zuschlagstoffbrecher in Steinbruchlinien.
- Ventilatoreinheiten für Verbrennungstechnologien.
- Extruder in der Kunststoffverarbeitung.
- Mischerantriebe in chemischen Reaktoren.
- Walzgerüste in der metallurgischen Produktion.
- Antriebe von Fördersystemen in Lagern mit Dauerbetrieb.
Dimensionierung für ein 400/690-V-Netz und industrielle Steuerung
Bei der Auslegung der Stromversorgung sind die Kompatibilität mit den Parametern des 400/690-V-Netzes und die erwartete Antriebsbelastung in der konkreten Technologie wichtig. Ein externes Anlaufträgheitsmoment von 492.000 kg·m² und ein GD²-Massenträgheitsmoment von 53.200 kg·m² helfen Konstrukteuren, Anlauf, Auslauf und die Dynamik der gesamten Baugruppe genauer zu beurteilen.
Wenn Sie einen Antrieb für eine anspruchsvolle industrielle Integration benötigen, kontaktieren Sie uns, und wir schlagen eine geeignete technische Lösung für Ihren Betrieb vor.
