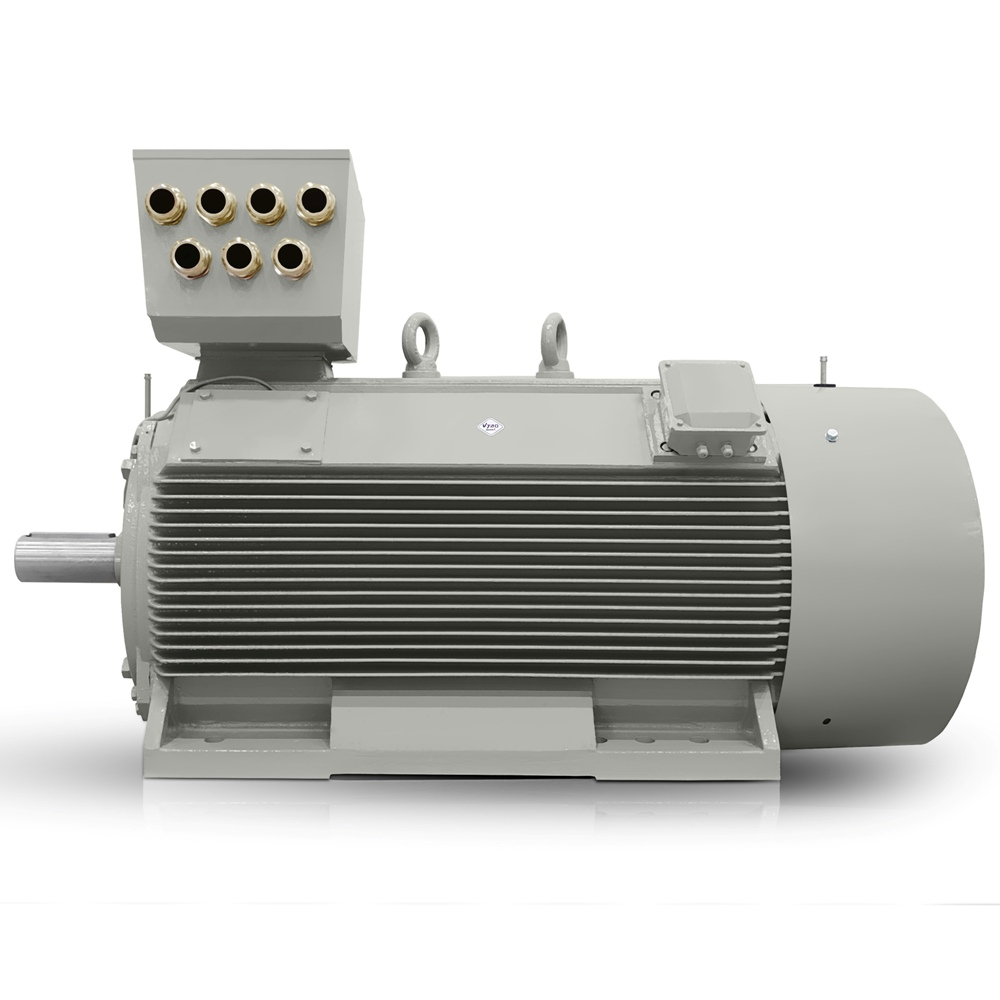

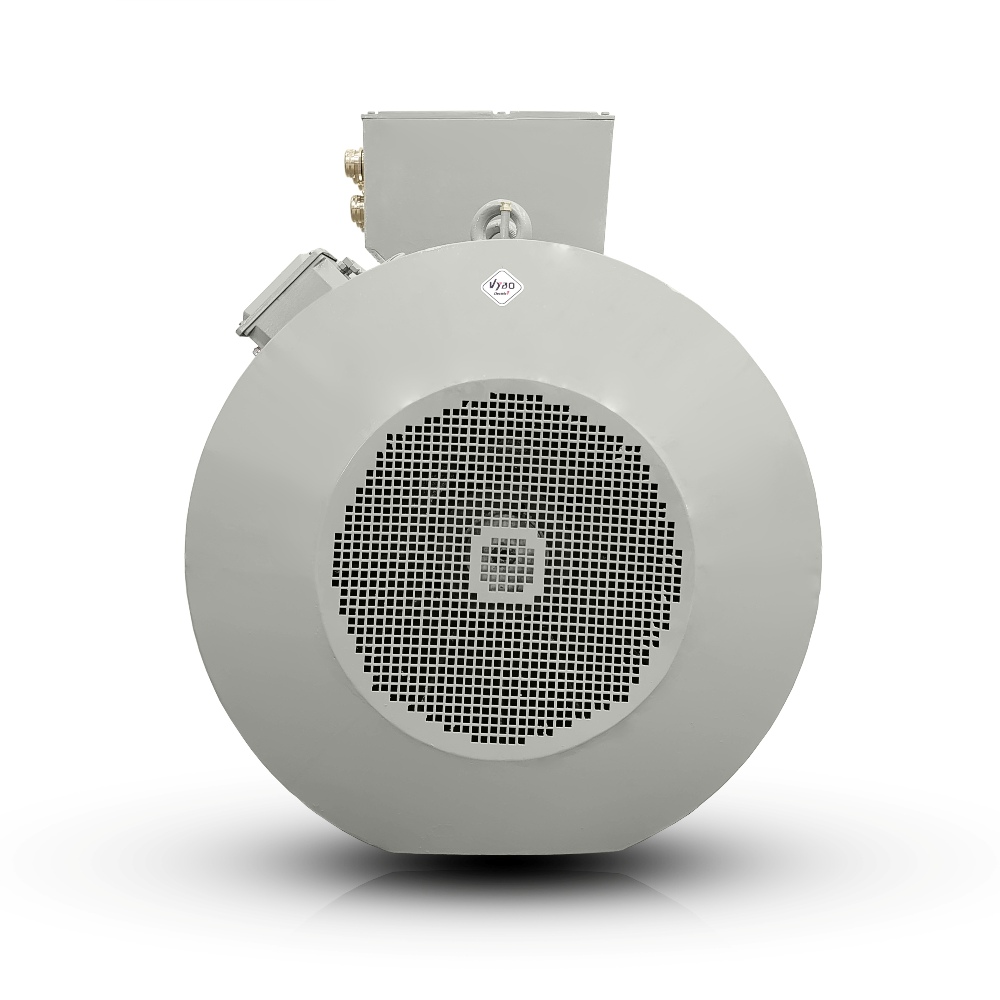

Elektromotor 500 kW, 1485 U/min, 400/690 V, H17RL 355X3-4

H17RL 355X3-4 bietet eine hohe Leistungsdichte für Technologien, bei denen Platz, Drehmoment und zuverlässiges Anlaufen unter langfristiger Belastung entscheidend sind. Dieser 1400-U/min-Elektromotor von VYBO Electric ist für anspruchsvolle Betriebe ausgelegt, in denen von der Maschine ein stabiler Lauf, eine präzise Verbindung mit dem Getriebe und eine angemessene Reservekapazität für Produktionsspitzen erwartet werden.

Die robuste Gusseisenkonstruktion trägt zur Dämpfung von Vibrationen bei und hält den Motor auch im Dauerbetrieb mechanisch stabil. Betreiber großer Fabriken schätzen, dass ein so konstruierter Asynchronmotor Belastungen in Pumpen, Kompressoren und Antrieben von Förderlinien besser verkraftet.

1400-U/min-Elektromotor für Produktionskontinuität und präzise Integration in die Technologie

Eine Nenndrehzahl von 1485 U/min bietet einen geeigneten Kompromiss zwischen Drehzahl und Drehmoment, was bei Antrieben mit langen Betriebszyklen wichtig ist. Aus Sicht der Integration handelt es sich um einen Asynchronmotor mit Käfigläufer, der sich dort bewährt, wo OEM-Hersteller sowohl beim Anlauf als auch unter gleichmäßiger Belastung ein vorhersehbares Verhalten benötigen.

In der Praxis kann er in Mischlinien, Brechern, Granulatoren, Extrudern, Bandförderern, Walzenmühlen, Absaugventilatoren, Gebläsen, Prozesspumpen, Kühltürmen, Wickelanlagen, Pressen, Separatoren, Trocknern, Schneckenförderern und Antrieben industrieller Mischer eingesetzt werden. Solche Anwendungen erfordern Drehstrommotoren, die wiederholte Starts ohne unnötige Parameterschwankungen bewältigen.

Robuster Gusseisenrahmen für mechanische Beständigkeit im Dauerbetrieb

Der Hauptvorteil dieser Lösung liegt in ihrer mechanischen Zuverlässigkeit. Das Gusseisengehäuse hält Belastungen bei der Installation, von der Technologie übertragenen Vibrationen und dem Betrieb in einer weitläufigen Produktionsumgebung, in der der Motor Staub, thermischen Zyklen und langen Laufzeiten ausgesetzt ist, besser stand.

• Eine stabile Motorbefestigung reduziert das Risiko unerwünschter Resonanzen im gesamten Antrieb.
• Die Schwerlastkonstruktion unterstützt eine lange Lebensdauer unter Dauerbelastung.
• Die Konstruktion eignet sich für Produktionslinien, bei denen Wartungsstillstände lange im Voraus geplant werden.

Kompakte Leistung in IEC-Baugröße 355 mm für große technologische Systeme

Bei der Maschinenkonstruktion spielt auch die Menge an Wirkleistung eine Rolle, die in den verfügbaren Einbauraum passt. Dieser Motor liefert daher kompakte Leistung, die die Integration in geschlossene Rahmen, modulare Maschinen und kundenspezifische Baugruppen mit begrenztem Einbauraum erleichtert. Für Hersteller technologischer Systeme ist dies ein praktischer Vorteil bei der Gestaltung von Unterbauten, Abdeckungen und Wartungszugängen.

Dadurch eignet sich der 1400-U/min-Elektromotor auch für Anwendungen, in denen eine hohe Leistungsdichte gefordert ist, ohne die Abmessungen des gesamten Antriebs unnötig zu vergrößern. Diesen Ansatz schätzen Unternehmen, die ihre Einheiten über mehrere Produktionswerke hinweg standardisieren.

Wahl der Effizienzklasse entsprechend der Energiestrategie des Betriebs

VYBO Electric bietet diesen Asynchronmotor in verschiedenen Effizienzstufen an, sodass er auf die Betriebsanforderungen, den Investitionsplan und die geforderte Rendite abgestimmt werden kann. Bei der Modernisierung von Produktionslinien oder der Entwicklung neuer OEM-Baugruppen ist dies besonders wichtig, wenn der Energieverbrauch über den gesamten Lebenszyklus der Anlage überwacht wird.

• Ein geringerer Verbrauch unter Normalbelastung unterstützt die Kontrolle der Betriebskosten.
• Die Wahl der passenden Effizienz erleichtert die Standardisierung über verschiedene Maschinentypen hinweg.
• Die technische Abteilung erhält mehr Flexibilität bei der Auslegung für variable Produktionsprofile.

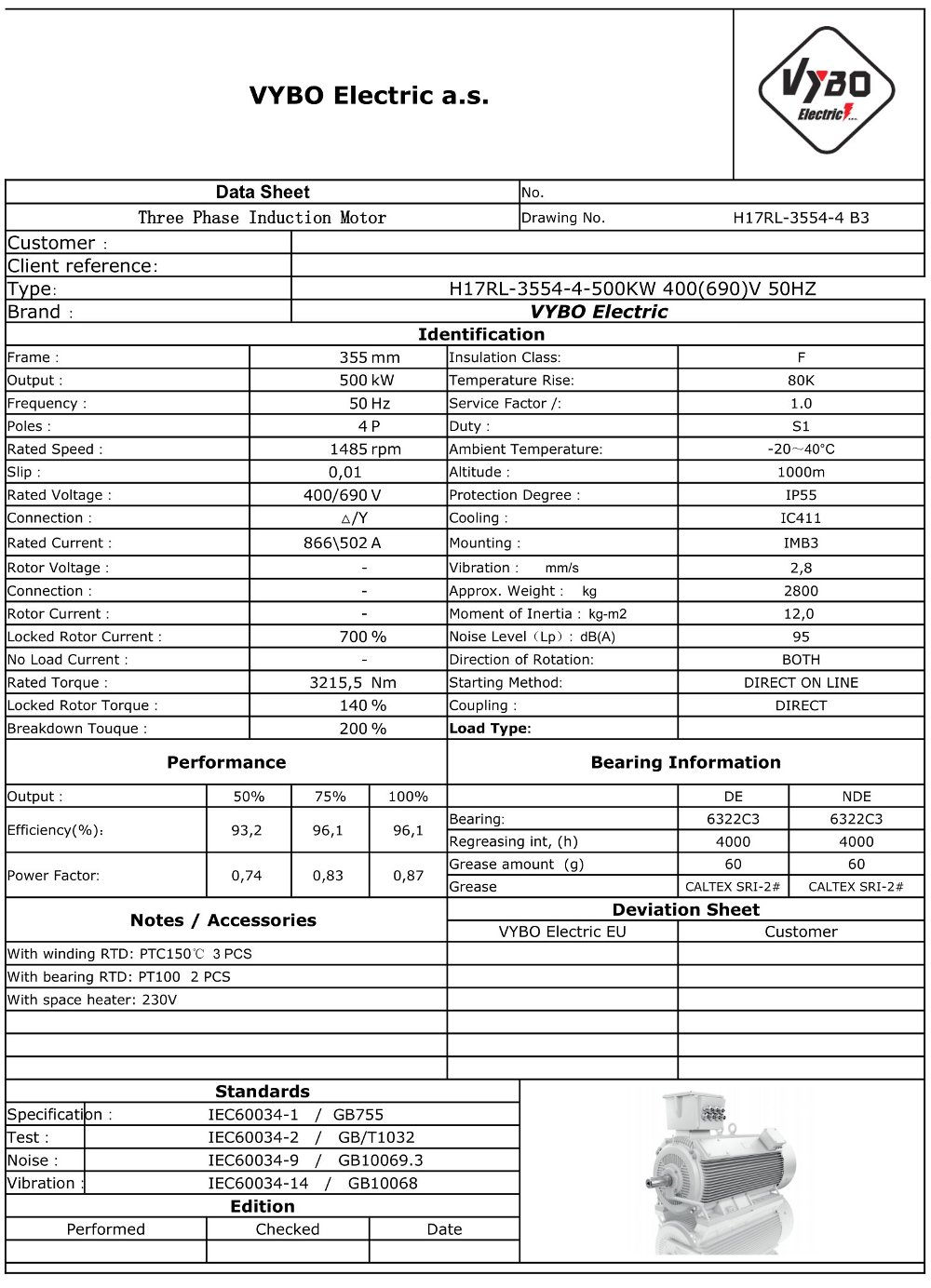

Tausende zufriedene Kunden von VYBO Electric schätzen das Modell insbesondere wegen seiner gleichbleibenden Leistung unter realen Industriebedingungen. Ein Nenndrehmoment von 3215 Nm, ein Leistungsfaktor von 0,87 und ein Wirkungsgrad von 96,3 % sind Werte, die bei der Auslegung des Antriebs für lange Betriebszeiten helfen, ohne ständig konstruktive Kompromisse eingehen zu müssen.

Eine planbare Wartung ist auch für Installations- und Serviceteams wichtig. Das DE-Lager 6322C3 und das NDE-Lager 6222C3 unterstützen einen stabilen Rotorlauf, während das Gewicht von 2800 kg einer robusten Konstruktion entspricht, die für den industriellen Einsatz mit höheren Anforderungen an die Gesamtstabilität vorgesehen ist. H17RL 355X3-4 passt daher zu Projekten, bei denen Lebensdauer, Zuverlässigkeit und technische Reserve in einer Lösung berücksichtigt werden.

Bei der Antriebsauslegung für metallurgische Linien, Papierfabriken, Zementwerke, Wasserwerke, Raffinerien und die schwere Prozessindustrie ist wichtig, dass der Motor ohne unverhältnismäßig komplizierte Integration direkt an robuste technologische Systeme angeschlossen werden kann. Ein Anlaufmomentverhältnis von 140 % und ein Kippmomentverhältnis von 200 % helfen beim Anlaufen, was für Anlagen mit höherer Trägheit wichtig ist.

Der Nennstrom △ 400V 864 A und der Nennstrom Y 690V 501 A sind ebenfalls für die präzise Dimensionierung der Elektroinstallation wichtig. Zusammen mit einer externen Anlaufträgheit von 328,000 kg·m² und einem GD²-Trägheitsmoment von 29,600 kg·m² erhält der Konstrukteur Daten, die die Auslegung des Anlaufregimes unter realen Betriebsbedingungen vereinfachen.

Wenn Sie einen Motor für eine Produktionslinie, ein technologisches System oder eine Antriebsmodernisierung benötigen, kontaktieren Sie uns.
