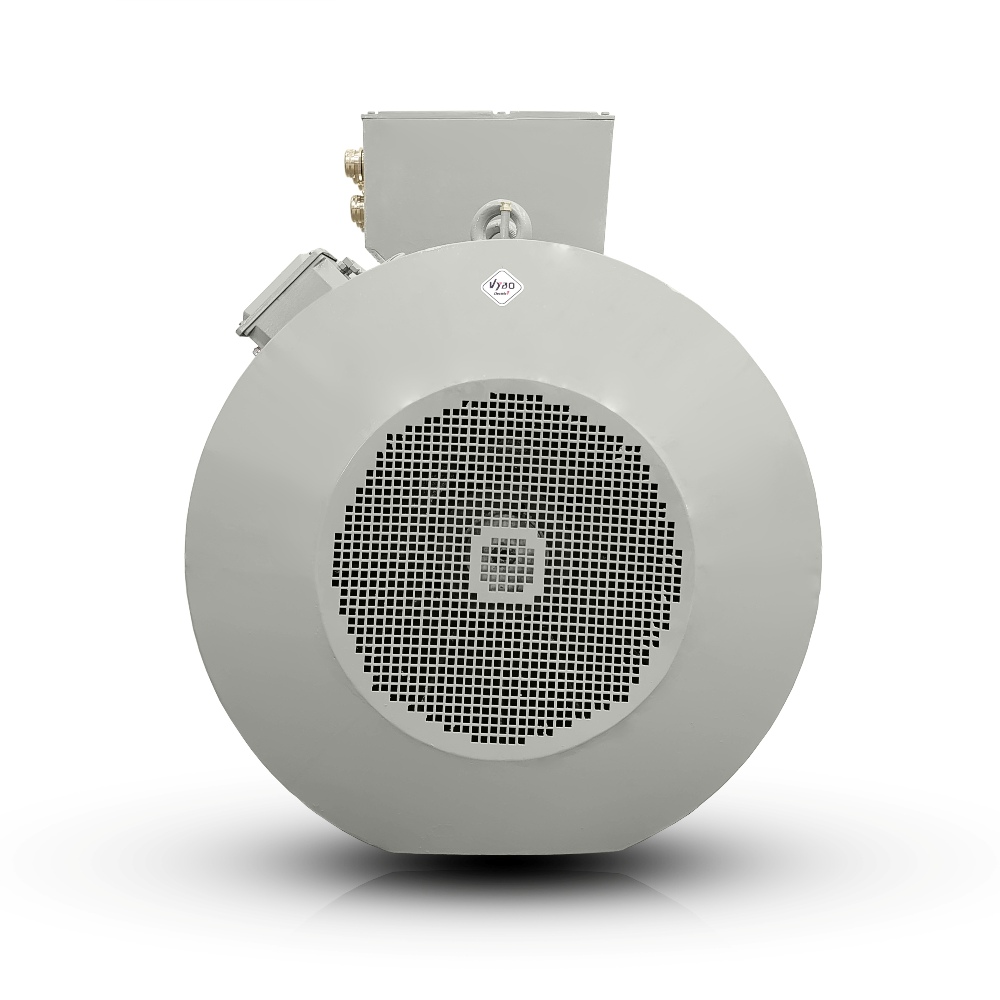

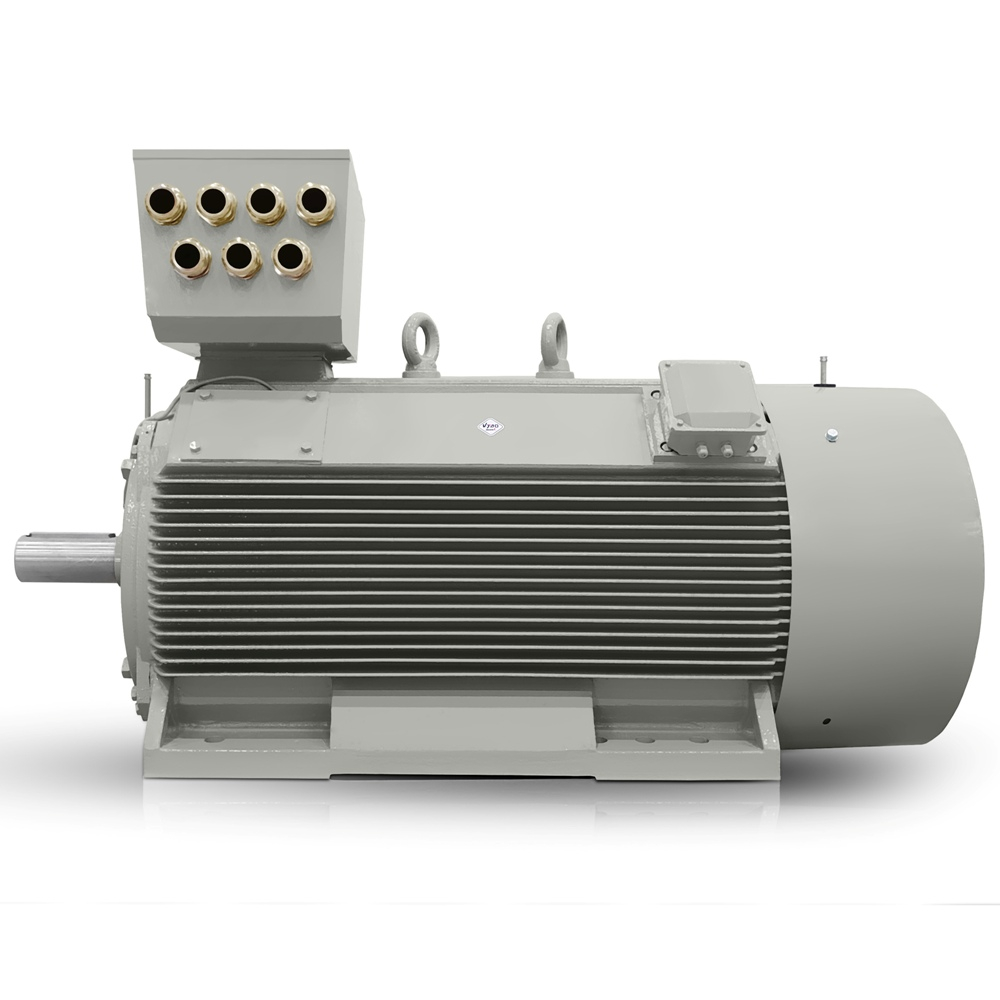

Elektromotor 500 kW, 2978 U/min, 400/690 V, H17RL 355X4-2

Der Elektromotor mit 2900 U/min VYBO Electric H17RL 355X4-2 mit einer Leistung von 500 kW ist für Anwendungen ausgelegt, bei denen eine kompakte Leistung in Produktionstechnologien mit begrenztem Platzangebot entscheidend ist. Bei einer Nenndrehzahl von 2978 U/min liefert er ein stabiles Drehmoment für Schwerlastantriebe und eignet sich zugleich zur Integration in Systeme, die eine präzise Verbindung mit Getrieben, Pumpen oder Ventilatorbaugruppen erfordern. In der Praxis handelt es sich um einen Asynchronmotor mit Käfigläufer für Betriebe, in denen hohe Belastungen, lange Arbeitszyklen und Zuverlässigkeit bei wiederholten Starts erwartet werden.

Die Achshöhe von 355 mm schafft konstruktiven Raum für Leistungsreserve, ohne das Einbauvolumen unnötig zu vergrößern. Dieser Ansatz ist besonders wichtig bei der Modernisierung von Produktionslinien, bei denen die Antriebstechnik bestehende Befestigungspunkte, den Servicezugang und das Maschinenlayout berücksichtigen muss. Kompakte Leistung bedeutet hier keinen Verzicht auf Betriebsanforderungen, sondern die Fähigkeit, das erforderliche Drehmoment in einer Lösung bereitzustellen, die sich auch in anspruchsvollen Technologieknoten sinnvoll installieren lässt.

Elektromotor mit 2900 U/min für den stabilen Betrieb von Schwerlastantrieben

Das Nenndrehmoment von 1603 Nm unterstützt zusammen mit einem Anlaufmomentverhältnis von 140 % das Anfahren von Anlagen, bei denen zunächst ein Widerstandsmoment ohne übermäßige mechanische Beanspruchung überwunden werden muss. Ein Kippmomentverhältnis von 200 % bietet Reserve für dynamische Übergangszustände und hilft bei Anwendungen mit schwankender Belastung. Für Betreiber großer Fabriken ist dies besonders wichtig, da jeder ungeplante Stillstand verlorene Produktionskapazität bedeutet. Der Elektromotor mit 2900 U/min trägt daher dazu bei, den technologischen Prozess auch unter wechselnden Betriebsbedingungen stabil zu halten.

• Austragsförderer für Schüttgüter in Zementwerken.
• Hauptmischaggregate in der chemischen Produktion.
• Pumpenbaugruppen für Prozesswasser mit hohem Durchfluss.
• Ventilatoreinheiten für die Rauchgasabsaugung im Energiesektor.
• Steinbrecher in Steinbruchbetrieben.
• Walzenmühlen in der Mineralaufbereitung.
• Pressenlinien für metallurgische Halbzeuge.
• Extruder in der Kunststoffverarbeitung unter Dauerlast.
• Kompressorstationen für Industrieluft.
• Rotationstrommeltrockner in der Lebensmittelverarbeitung.
• Brikettierpressen in Recyclinglinien.
• Große Mischreaktoren in der pharmazeutischen Produktion.
• Bandförderantriebe in Rohstofflogistikterminals.

Robuste Gusseisenkonstruktion für eine lange Lebensdauer im Dauerbetrieb

Die robuste Gusseisenkonstruktion bietet hohe mechanische Festigkeit, stabile Befestigung und günstige Voraussetzungen für eine lange Lebensdauer in Betrieben, in denen die Anlage Vibrationen, Staub und Temperaturschwankungen ausgesetzt ist. Bei einem Motor dieser Größe ist dies entscheidend, um die Geometrie langfristig zu erhalten und Serviceeingriffe während des Produktionszyklus zu reduzieren. 6220C3-Lager sowohl auf der DE- als auch auf der NDE-Seite unterstützen einen ruhigen Lauf bei höheren Belastungen und erleichtern die Planung von Stillständen für die routinemäßige Wartung.

Die Isolationsklasse F und die Erwärmungsklasse B bieten Betriebsreserve für anspruchsvollen Einsatz, ohne den Motor unnötiger thermischer Belastung auszusetzen. Ein Wirkungsgrad von 96,1 % führt zu einer sinnvolleren Energienutzung in technologischen Systemen, während der Leistungsfaktor von 0,89 die Auslegung von Versorgungs- und Kompensationskomponenten für die gesamte Linie unterstützt. Für OEM-Hersteller großer technologischer Systeme ist wichtig, dass sich der Asynchronmotor mit Käfigläufer als Komponente integrieren lässt, die die langfristige Vorhersehbarkeit des Betriebs verbessert.

Spannungsauswahl für die flexible Integration in Produktionssysteme

Die Möglichkeit, die Spannung auszuwählen, unterstützt die Installation sowohl in neuen als auch in modernisierten Baugruppen, ohne unnötige Änderungen an der Stromversorgung. Aus konstruktiver Sicht ist es praktisch, dass der Motor in Lösungen mit unterschiedlichen Netzbedingungen und verschiedenen Werksverteilungen integriert werden kann. Varianten mit 440 V, 500 V, 690 V und 720 V sind verfügbar, wodurch der Einsatz unter verschiedenen Unternehmensstandards und in Exportprojekten erleichtert wird. Für große Fabriken ist dies ein Vorteil bei der Standardisierung von Ersatzteilbeständen und der Serviceplanung.

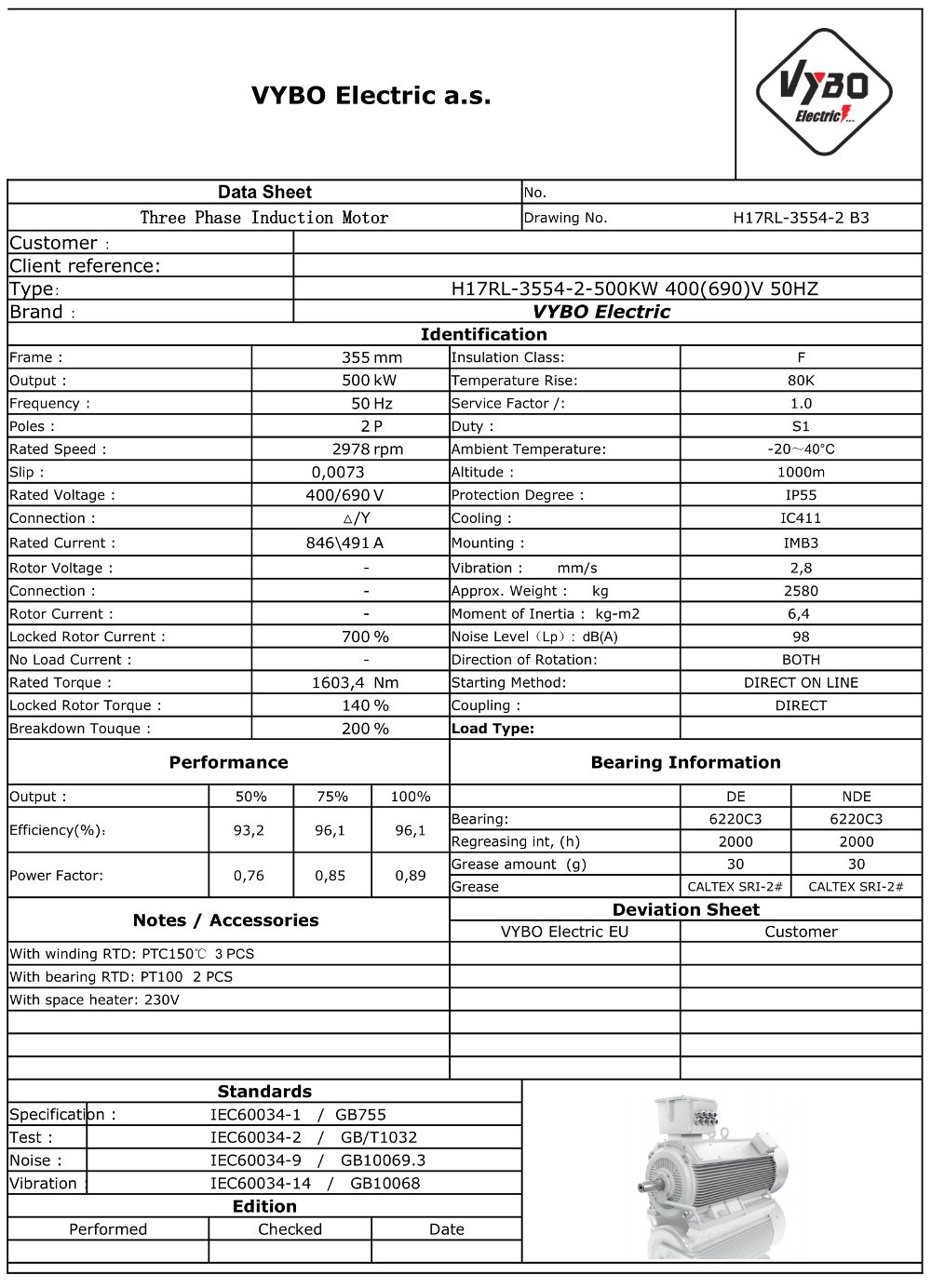

Ein Nennstrom von 846 A bei △ 400V und 491 A bei Y 690V liefert Konstrukteuren Referenzwerte für die Dimensionierung von Schutz- und Schaltkomponenten. Das externe Anlaufträgheitsmoment von 164,000 kg·m² und das GD²-Trägheitsmoment von 16,000 kg·m² sind wichtig bei der Auslegung des Anlaufs von Einheiten, die hohe Masse mit der Anforderung einer kontrollierten Beschleunigung verbinden. Deshalb eignet sich der H17RL Compact PRO Drehstrommotor für Anwendungen, bei denen Leistung, mechanische Belastung und elektrische Infrastruktur innerhalb eines funktionsfähigen Systems aufeinander abgestimmt werden müssen.

ISO-Zertifikate als Bestandteil des kontrollierten Fertigungsprozesses von VYBO Electric

Der Fertigungs- und Prüfprozess von VYBO Electric legt Wert auf Wiederholbarkeit, weshalb ISO-Zertifikate selbstverständlich in der Dokumentation enthalten sind. Für industrielle Einkaufs- und Technikabteilungen ist dies ein wichtiger Hinweis darauf, dass der Motor nicht als isolierte Komponente, sondern als Teil einer kontrollierten Lieferkette in das Projekt eingeht. Das Gewicht von 2580 kg bestätigt ebenfalls, dass es sich um eine Lösung für große Antriebe handelt, bei denen eine stabile Befestigung und ein korrekt dimensionierter Montagesockel erwartet werden.

Benötigen Sie eine Lösung für große Fabriken oder ein OEM-Projekt, das kompakte Leistung, mechanische Haltbarkeit und die Möglichkeit zur Anpassung der Stromversorgung an einen bestimmten Betrieb verbindet, dann nutzen Sie das Angebot für den H17RL 355X4-2 von VYBO Electric. Dieser Motor unterstützt die langfristige Antriebsstabilität auch in Technologien, bei denen jedes Betriebsdetail hohen Anforderungen unterliegt.

Der Elektromotor mit 2900 U/min ist überall dort einsatzbereit, wo zuverlässige Leistung in einer kompakten Lösung entscheidend ist und eine lange Betriebslebensdauer ohne Kompromisse bei der Integration erwartet wird.
