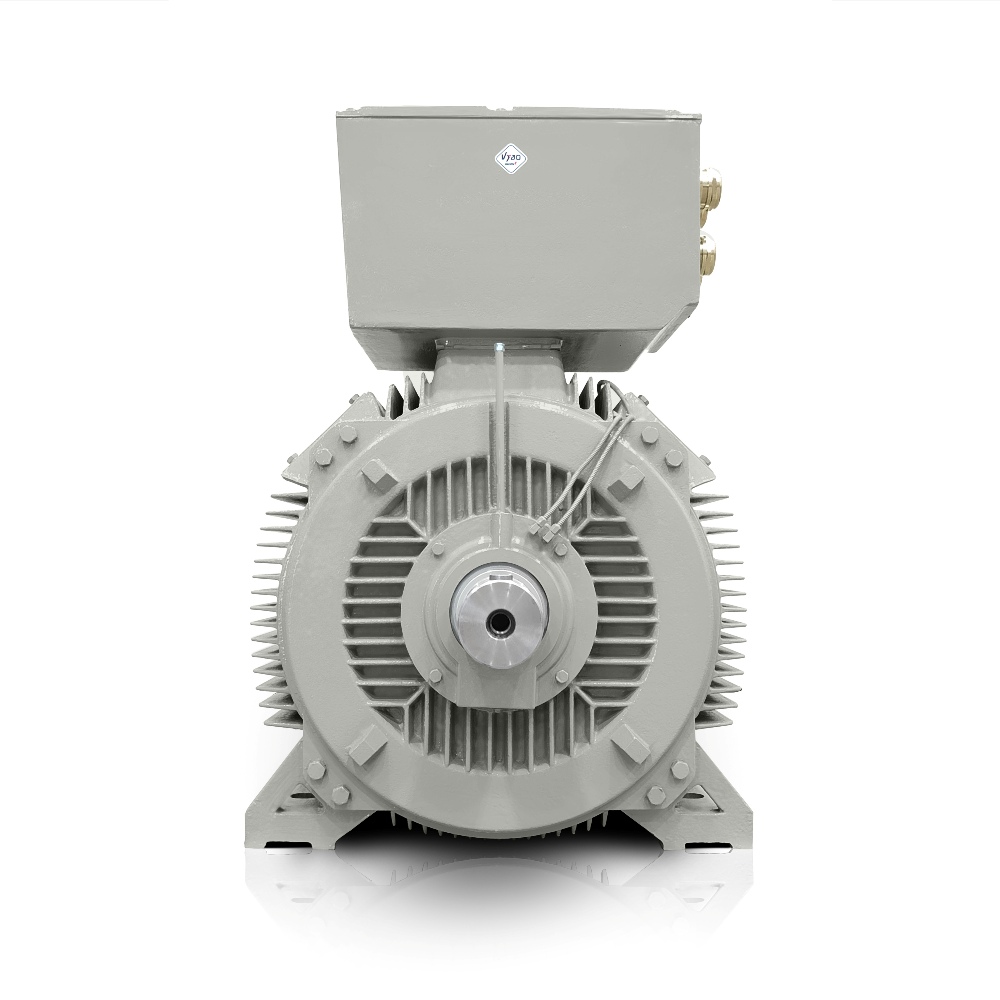

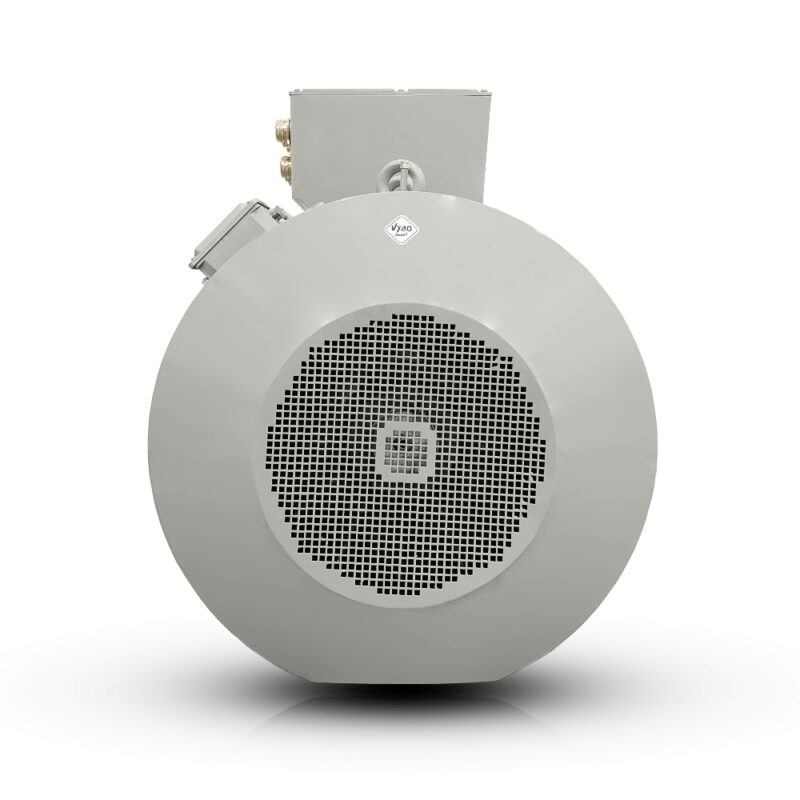

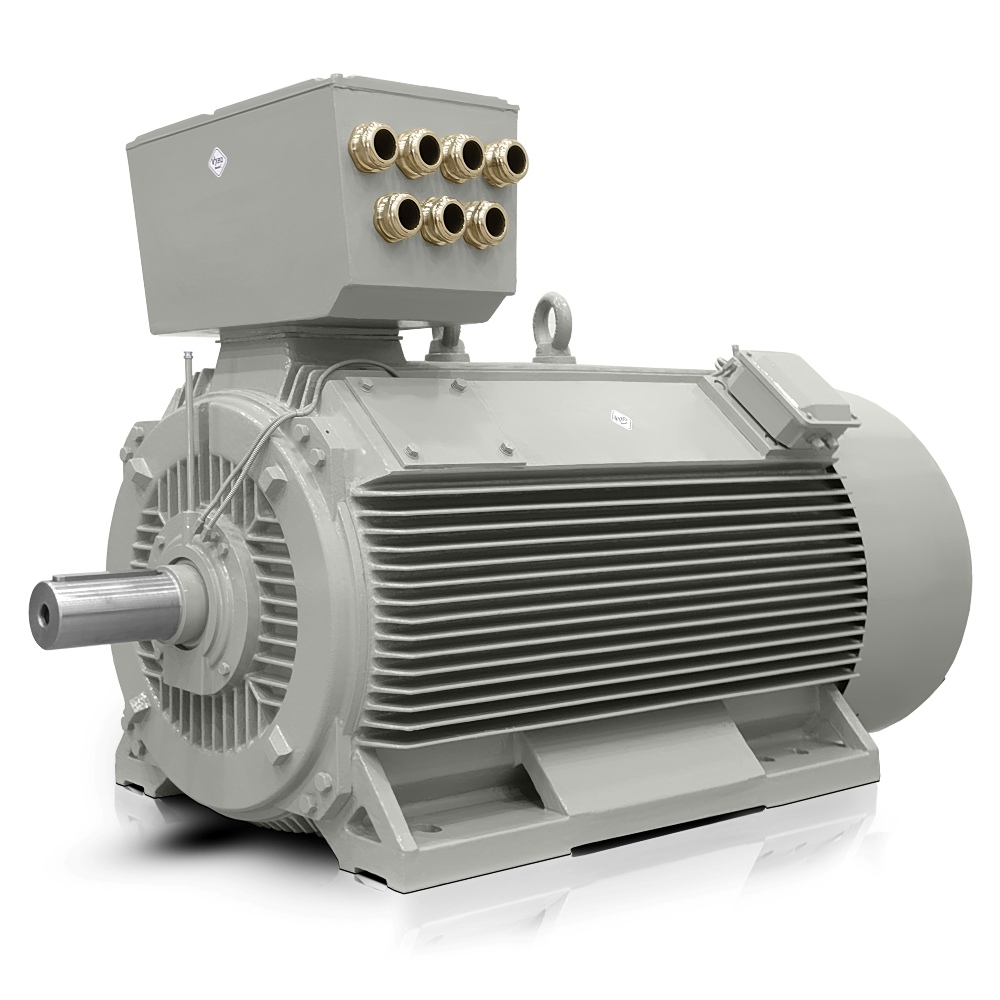

Drehstrom-Elektromotor: H17RL-400X1-6 450KW 400V/690V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H17RL 400X1-6 |
| Nennleistung (kW) | 450 |
| Baugröße (mm) | 400 |
| Polzahl | 6 |
| Nenndrehzahl (U/min) | 990 |
| Frequenz (Hz) | 50 |
| Elektrische Daten | |
| Nennspannung (V) | 400/690 |
| Schaltung | D/Y |
| Nennstrom 400 V (A) | 788 |
| Nennstrom 690 V (A) | 457 |
| Wirkungsgrad bei 100 % Last (%) | 96,1 |
| Leistungsfaktor bei 100 % Last | 0,86 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 4341 |
| Anlaufmomentverhältnis (LRT/RLT) in % | 120 |
| Kippmomentverhältnis (BDT/RLT) in % | 200 |
| Anlaufstromverhältnis (LRA/RLA) in % | 680 |
| Externes Anlaufträgheitsmoment (kg·m²) | 443 |
| Massenträgheitsmoment GD² (kg·m²) | 50 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingung | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC411 |
| Anlaufverfahren | DOL, Frequenzumrichter oder Softstarter |
| Drehrichtung | Beide Richtungen |
| Schwingung (mm/s) | 2.8 |
| Rotorkäfig | massiver Aluminium-Käfigläufer |
| Klemmenkastentyp | VYBO CB2-LV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenbeschichtung | |
| Ungefähres Gewicht | 3650 kg |
| Farbe | RAL7030 |
| Lackierung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6326C3/6326C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC in den Wicklungen | |
H17RL 400X1-6 ist ein Drehstrommotor für Betriebe, in denen sich Energieeffizienz unmittelbar in stabileren Kosten und einer geringeren Antriebsbelastung niederschlägt. Als 6-poliger Elektromotor arbeitet er mit 990 U/min und bietet eine Leistungsreserve, die von großen Fabriken und OEM-Herstellern technologischer Systeme geschätzt wird.
6-poliger Elektromotor für den stabilen Betrieb von Produktionstechnologien
Bei Anwendungen mit höherer Belastung ist vor allem entscheidend, wie der Motor langfristige Lasten, wiederholte Starts und Prozessänderungen bewältigt. Ein Drehstrom-Elektromotor in dieser Ausführung bietet einen gleichmäßigen Anlauf und ein geeignetes Drehmoment für Mischlinien, Förderanlagen und Pumpenbaugruppen.
Dank einer Achshöhe von 400 mm lässt sich der Motor leichter in große Baugruppen integrieren, ohne unnötige Änderungen am Maschinenrahmen vorzunehmen. Kunden schätzen in der Praxis außerdem, dass es sich um einen Niederspannungs-Elektromotor für industrielle Standardstromversorgungen mit 400/690 V handelt.
Robuste Gusseisenkonstruktion für eine lange Lebensdauer
Eine robuste Gusseisenkonstruktion ist bei dieser Leistung wesentlich, da sie dazu beiträgt, mechanische Widerstandsfähigkeit, Montagestabilität und Präzision im Dauerbetrieb zu erhalten. Dies ist besonders wichtig, wenn Vibrationen, Staub und Temperaturänderungen zum täglichen Betrieb gehören.
Die robuste Gusseisenkonstruktion trägt außerdem dazu bei, dass der Motor sein Verhalten über lange Wartungsintervalle hinweg beibehält. Für die Produktionslinie bedeutet dies weniger ungeplante Stillstände und eine einfachere Wartungsplanung.
Kompakte Leistung für anspruchsvollen Industrieeinsatz
Kompakte Leistung bedeutet, dass der Motor außergewöhnliche Leistungsfähigkeit in einer kompakten Baugröße bieten kann, ohne die Anordnung des Maschinenraums unnötig zu verkomplizieren. Dies ist ein Vorteil bei der Auslegung von Anlagen, in denen jeder Millimeter Einbauraum zählt.
Das Modell H17RL 400X1-6 kann beispielsweise in Zementmühlen, Zuschlagstoffbrechern, Walzlinien, Kunststoffextrudern, Kompressorstationen, großen Ventilatoren, Vakuumpumpen, Mischern für chemische Gemische, Bergbauförderern, Drehrohrtrocknern, Pumpen für Kühlkreisläufe, Antrieben von Sortierlinien, Mischern in der Lebensmittelindustrie und Antrieben für die Recyclingsortierung eingesetzt werden. In diesen Anwendungen kommt die Energieeffizienz des Antriebs voll zur Geltung.
Frequenzwahl für Projektlösungen
Für internationale Projekte ist es praktisch, dass der Motor auch für 60 Hz erhältlich ist, was den Einsatz in Anlagen für Exportmärkte oder in technologischen Systemen mit abweichender Netzkonfiguration vereinfacht. Der bewährte Hersteller und Distributor VYBO Electric trägt außerdem dazu bei, die Lieferungen mit der Produktionsplanung abzustimmen.
Die Lageranordnung 6326C3 auf der DE- und NDE-Seite unterstützt einen zuverlässigen Betrieb unter langfristiger Belastung. Aus Sicht der Antriebsauslegung sind außerdem das GD²-Massenträgheitsmoment von 50.000 kg·m² und das externe Anlaufträgheitsmoment von 443.000 kg·m² wichtig, da sie Konstrukteuren eine bessere Grundlage für die Auswahl der Anlaufarten bieten.
Leistungsdaten zur Unterstützung der Antriebsdimensionierung
Industriebetriebe benötigen eine zuverlässige Verbindung zwischen Auslegung und tatsächlicher Belastung. Deshalb sind für das Modell H17RL 400X1-6 auch Betriebswerte wie Nennstrom △ 400V 788 A, Nennstrom Y 690V 457 A, Nenndrehmoment 4341 Nm sowie die Verhältnisse Tst/Tn 120 %, Tmax/Tn 200 % und Ist/In 680 % wichtig.
Ein Wirkungsgrad von 96,1 % und ein Leistungsfaktor von 0,86 unterstützen einen sinnvollen Betrieb über lange Schichten. Isolationsklasse F, Erwärmungsklasse B und ein Gewicht von 3650 kg vervollständigen das Profil eines Motors, der für den langfristigen Einsatz in anspruchsvollen technologischen Baugruppen vorbereitet ist.
Wenn Sie einen Motor für eine Produktionslinie benötigen, die nicht angehalten werden kann, bestellen Sie den H17RL 400X1-6 so bald wie möglich. Die Verfügbarkeit kann sich in Projekten schnell ändern, und eine rechtzeitige Bestellung hilft, den Installationszeitplan ohne unnötige Verzögerungen einzuhalten.
