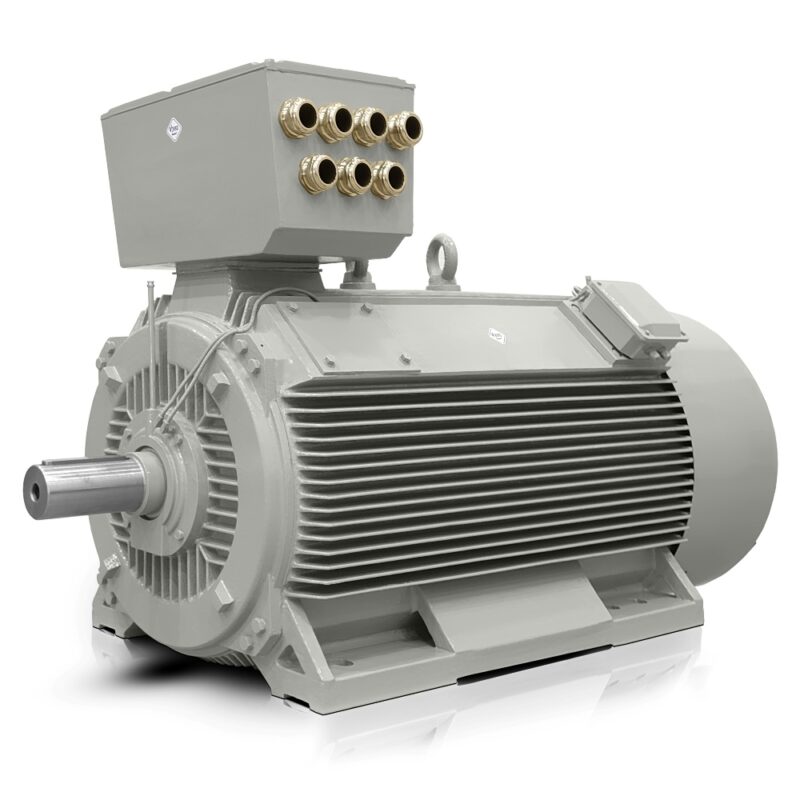

Drehstrom-Elektromotor: H17RL-355X1-4 400KW 400V/690V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H17RL 355X1-4 |
| Nennleistung (kW) | 400 |
| Baugröße (mm) | 355 |
| Polzahl | 4 |
| Nenndrehzahl (U/min) | 1485 |
| Frequenz (Hz) | 50 |
| Elektrische Daten | |
| Nennspannung (V) | 400/690 |
| Schaltung | D/Y |
| Nennstrom 400 V (A) | 691 |
| Nennstrom 690 V (A) | 401 |
| Wirkungsgrad bei 100 % Last (%) | 96,3 |
| Leistungsfaktor bei 100 % Last | 0,87 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 2572 |
| Anlaufmomentverhältnis (LRT/RLT) in % | 140 |
| Kippmomentverhältnis (BDT/RLT) in % | 200 |
| Anlaufstromverhältnis (LRA/RLA) in % | 700 |
| Externes Anlaufträgheitsmoment (kg·m²) | 262 |
| Massenträgheitsmoment GD² (kg·m²) | 27,2 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingung | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC411 |
| Anlaufverfahren | DOL, Frequenzumrichter oder Softstarter |
| Drehrichtung | Beide Richtungen |
| Schwingung (mm/s) | 2.8 |
| Rotorkäfig | massiver Aluminium-Käfigläufer |
| Klemmenkastentyp | VYBO CB2-LV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenbeschichtung | |
| Ungefähres Gewicht | 2420 kg |
| Farbe | RAL7030 |
| Lackierung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6322C3/6222C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC in den Wicklungen | |
Die Serie H17RL Compact PRO ist für Betriebe ausgelegt, in denen von einem 4-poligen Elektromotor ein stabiles Drehmoment, eine präzise Integration in den Antrieb und kompakte Leistung ohne unnötigen Platzbedarf erwartet werden. Das Modell H17RL 355X1-4 von VYBO Electric passt in große Produktionslinien und technologische Systeme, in denen ein zuverlässiger Betrieb unter langfristiger Belastung entscheidend ist.
4-poliger Elektromotor für den stabilen Betrieb von Produktionslinien
Die Nenndrehzahl von 1485 U/min unterstützt zusammen mit einem Drehmoment von 2572 Nm einen gleichmäßigen Anlauf auch bei anspruchsvoller mechanischer Verbindung mit einem Getriebe oder Prozessanlagen. Für Fabrikbetreiber ist wichtig, dass ein Niederspannungs-Elektromotor dieser Klasse hohe Belastungen ohne unnötige Schwankungen im Betrieb bewältigt.
- Die Nennleistung von 400 kW bietet Reservekapazität für technologische Systeme mit hoher Prozessbelastung.
- Der Nennstrom △ 400V von 691 A und der Nennstrom Y 690V von 401 A vereinfachen die Auslegung der Schaltanlage und die Dimensionierung der Stromversorgung.
- Ein Wirkungsgrad von 96,3 % unterstützt die Energieeffizienz im Dauerbetrieb.
Robuste Graugusskonstruktion für eine lange Lebensdauer im anspruchsvollen Betrieb
Die robuste Gusseisenkonstruktion erhöht die mechanische Widerstandsfähigkeit gegen Vibrationen, häufige Starts und den Einbau unter anspruchsvolleren Betriebsbedingungen. Für OEM-Hersteller großer technologischer Systeme bedeutet dies eine stabilere Antriebsbasis und ein geringeres Risiko unerwünschter Stillstände.
- Isolationsklasse F und Erwärmungsklasse B tragen dazu bei, die Reservekapazität für längere Arbeitszyklen zu erhalten.
- Ein Gewicht von 2420 kg trägt zur Steifigkeit der Baugruppe und zur Dämpfung von Betriebsresonanzen bei.
- Der massive Aluminium-Rotorkäfig unterstützt die Haltbarkeit unter wiederholter Belastung.
Kompakte Leistung in einer 355-mm-Baugröße für eine platzsparende Konstruktion
Die Baugröße von 355 mm ermöglicht die Integration dieses Elektromotors in Baugruppen, in denen hohe Leistung mit sinnvoll geplantem Platzbedarf kombiniert werden muss. Kompakte Leistung erleichtert die Konstruktion des Maschinensockels und des Servicezugangs in Hallen mit begrenzter Einbaureserve.
- Ein GD²-Trägheitsmoment von 27,200 kg·m² hilft bei der Auslegung der Antriebsdynamik.
- Das externe Anlaufträgheitsmoment von 262,000 kg·m² liefert die Grundlage für eine präzise Beurteilung des Anlaufs.
- Ein Anlaufmomentverhältnis von 140 % und ein Kippmomentverhältnis von 200 % unterstützen ein zuverlässiges Anlaufverhalten.
Frequenzauswahl für internationale Projekte
Die Möglichkeit zur Auswahl der Frequenz vereinfacht den Einsatz in Betrieben, in denen technologische Systeme für unterschiedliche Märkte und Netzstandards vorbereitet werden. Für Integratoren ist wichtig, dass der Niederspannungs-Elektromotor ohne Änderung des gesamten Produktionslinienkonzepts an die Betriebsanforderungen angepasst werden kann.
Einsatz in Produktions- und Prozesstechnologien
In der Praxis kann dieses Modell in Gesteinsbrechern, Mischern für Baustoffe, großen Schüttgutförderern, Pumpenaggregaten für Wasseraufbereitungsanlagen, Ventilatorbaugruppen für die industrielle Lüftung, Pressenlinien und Trommelmühlen zur Materialverarbeitung eingesetzt werden. In diesen Anwendungen sind eine gleichmäßige Leistungsübertragung, Belastungsbeständigkeit und eine leichtere Integration in bestehende Antriebe entscheidend.
VYBO Electric als bewährter Hersteller und Distributor
VYBO Electric liefert Antriebe für Industrieprojekte mit Schwerpunkt auf technischer Kontinuität und Serviceverfügbarkeit. Für große Fabriken und OEM-Hersteller ist wichtig, dass direkte Unterstützung durch einen Partner verfügbar bleibt, der mit den Anforderungen an Installation, Betrieb und Ersatzteile vertraut ist.
H17RL Compact PRO bietet Energieeffizienz, stabile Leistung und Reservekapazität für den langfristigen Einsatz unter anspruchsvollen Bedingungen. Nutzen Sie das Angebot und bringen Sie Ihren Antrieb auf ein Niveau, das Betriebsrisiken reduziert und den zuverlässigen Betrieb der Technik unterstützt.
