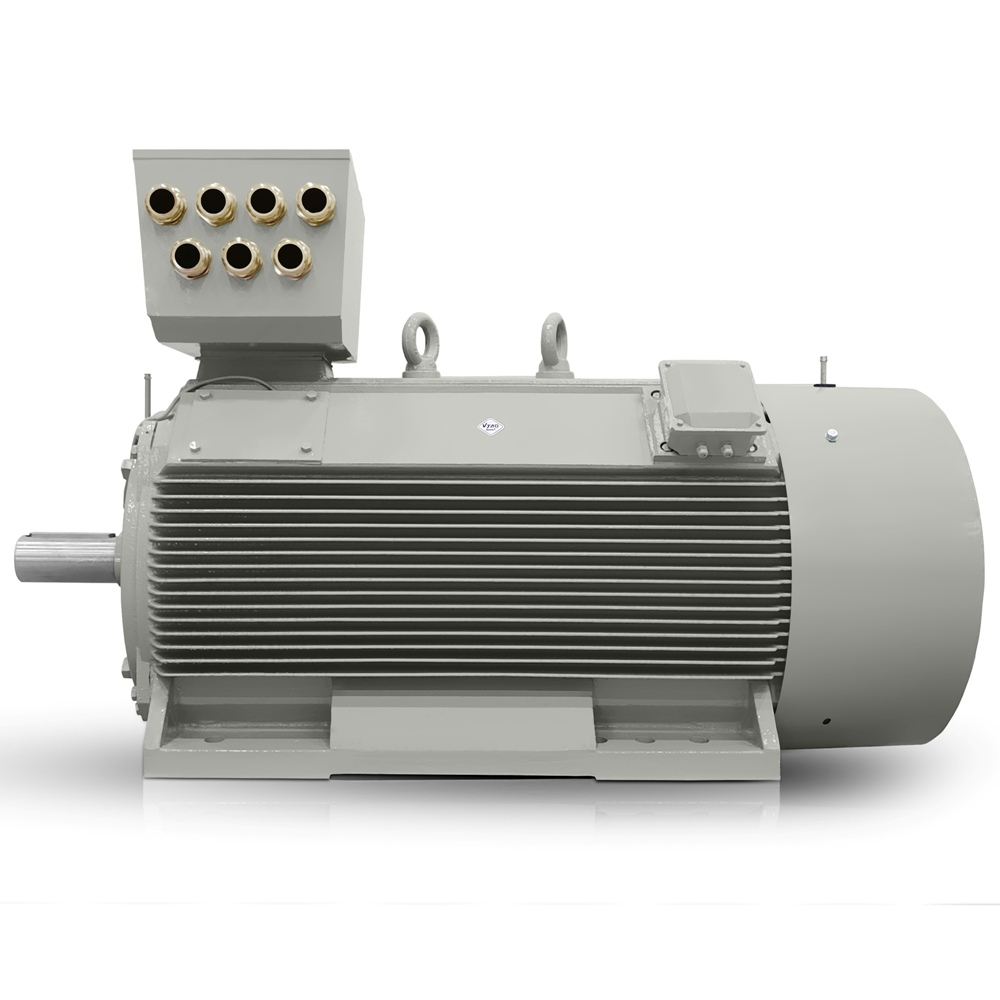

Elektromotor 355 kW, 742 U/min, 400/690 V, H17RL 400X1-8

H17RL 400X1-8 ist ein industrieller Drehstrommotor mit einer Leistung von 355 kW, der für Betriebe ausgelegt ist, in denen eine zuverlässige Energieübertragung und stabiler Betrieb unter Dauerlast entscheidend sind. Im Antriebssegment für Großtechnologie bietet dieser 700-U/min-Elektromotor kompakte Leistung für Baugruppen mit begrenztem Platz und behält zugleich Reservekapazität für Prozesse mit hohem Drehmoment. Das Modell von VYBO Electric eignet sich daher für Fabrikbetreiber und OEM-Hersteller, die einen Motor benötigen, der zur Integration in anspruchsvolle Linien und Baugruppen bereit ist.

Das Konzept dieser Reihe basiert auf dem Grundsatz, dass Leistung keinen übermäßigen Einbauraum erfordert. Die Baugröße von 400 mm ermöglicht eine sinnvolle Anbindung an Getriebesysteme, Pumpaggregate oder mechanische Antriebe mit höherer Trägheit. Bei einer Nenndrehzahl von 742 U/min verhält sich der Motor auch in Anwendungen vorhersehbar, in denen ein sanfter Anlauf und Stabilität unter Last wichtig sind. In der Praxis bedeutet dies, dass das Antriebssystem eine Bewegungsquelle erhält, die ohne unnötige Kompromisse beim Gehäuseraum oder der Grundrahmenauslegung in größere Systeme integriert werden kann.

Kompakte Leistung für Industrieantriebe mit höherer Trägheit

Das hohe Nenndrehmoment von 4569 Nm gibt diesem Motor die Fähigkeit, in Anwendungen mit größerem mechanischen Widerstand anzulaufen und zu arbeiten. Ein Anlaufmomentverhältnis von 120 % und ein Kippmoment von 200 % unterstützen den Einsatz dort, wo der Antrieb dynamische Laständerungen bewältigen soll. Der Anlaufstrom von 650 % weist zudem auf eine Betriebsbedingung hin, für die der Planer eine ausreichende elektrische Dimensionierung des gesamten Systems vorsehen muss.

Für OEM-Hersteller ist wichtig, dass der Asynchron-Elektromotor mit Käfigläufer mechanisch einfach zu integrieren bleibt und zugleich gut auf wiederholte Betriebszyklen reagiert. Der massive Aluminium-Rotorkäfig ist so ausgewählt, dass der Motor einen langfristigen Einsatz in der Schwer- oder Prozessindustrie ohne unnötige Serviceanforderungen bewältigt. Mit einem Wirkungsgrad von 95,4 % werden außerdem Verluste reduziert, was in kontinuierlichen Prozessen für die thermische Stabilität und die gesamten Betriebskosten wichtig ist.

Robuste Gusseisenkonstruktion für anspruchsvollen Produktionsbetrieb

Die robuste Gusseisenkonstruktion bildet eine solide Grundlage für Anlagen, die im kontinuierlichen Schichtbetrieb arbeiten und Vibrationen, plötzlichen Laständerungen sowie langen Betriebsintervallen ausgesetzt sind. In Verbindung mit Isolationsklasse F und Erwärmungsklasse B ist der Motor für den langfristigen Einsatz in Umgebungen vorbereitet, in denen vom Antrieb thermische Reserve und Wicklungsstabilität erwartet werden. 6326C3-Lager auf der DE- und NDE-Seite unterstützen die Laufgenauigkeit und eine längere Lebensdauer in Baugruppen mit höheren mechanischen Lasten.

Bei Motoren dieser Klasse ist auch das Verhalten der kompletten Baugruppe unter tatsächlicher Prozessbelastung entscheidend. Ein Gewicht von 3410 kg bedeutet in der Praxis eine erhebliche strukturelle Stabilität beim Anschluss an Maschinen mit hoher Dynamik. Das Trägheitsmoment GD² 56,000 kg·m² und die externe Anlaufträgheit 466,000 kg·m² sind Werte, die bei der Auslegung von Systemen mit Wellenkupplungen, Getrieben und schwereren Arbeitselementen relevant sind. Bei Bestellungen für große Fabriken ist auch wichtig, dass VYBO Electric durch ISO-Zertifikate abgedeckte Prozesse verwendet, was die Aufnahme des Motors in standardisierte Projekte erleichtert.

Spannungswahl für unterschiedliche Netzbedingungen

Eine Versorgungsspannung von 400 V / 690 V ermöglicht eine flexible Auslegung entsprechend Netz, Anlaufart und erforderlicher Betriebsweise. Dieser Drehstrommotor kann an Projekte angepasst werden, die innerhalb der technischen Lösung auch zusätzliche Spannungsebenen nutzen müssen, insbesondere in Kombination mit Schaltschränken und Umrichtern in der schweren Industriepraxis. Das Ergebnis ist eine einfachere Integration in technologische Systeme, die häufig für einen langen Lebenszyklus und minimale Eingriffe in den mechanischen Bereich ausgelegt sind.

Das Modell H17RL Compact PRO eignet sich daher auch dort, wo innerhalb eines Betriebs unterschiedliche Stromversorgungsstandards verwendet werden. Eine solche Lösung verkürzt die Projektvorbereitungszeit und vereinfacht den Einsatz sowohl in neuen als auch in modernisierten Linien. Für den Betreiber bedeutet dies weniger Änderungen auf Anlagenebene und mehr Flexibilität bei der Wahl der Antriebskonfiguration.

700-U/min-Elektromotor für schwere Prozessanwendungen

Diese Leistungsklasse wird dort eingesetzt, wo ein stabiles Drehmoment bei angemessenen Gesamtabmessungen des Antriebs bereitgestellt werden muss. Daher kommt der Motor in Branchen zum Einsatz, in denen Dauerbetrieb, hohe Belastbarkeit und präzise Systemdimensionierung erwartet werden. Für Planer und Wartungsteams ist gleichermaßen wichtig, dass die Grundkonstruktion lange Serviceintervalle und ein vorhersehbares Betriebsverhalten unterstützt.

• Hauptmühlen zur Verarbeitung von Schüttgütern.
• Große Förderlinien in der Zementproduktion.
• Kompressoreinheiten für Prozessluft.
• Pumpaggregate für Wasserwerke und Industriekreisläufe.
• Brecher und Siebanlagen für die Verarbeitung schwerer Materialien.
• Ventilatorbaugruppen für Absaugung und Prozesslüftung.

VYBO Electric und Servicefunktionen für langfristige Zuverlässigkeit

Für Projekte, in denen Wicklungs- und Lagertemperaturen überwacht werden, sind Zubehörteile in Form von 6xPT100 in der Wicklung, 1xPT100 im NDE-Lager, 1xPT100 im DE-Lager, einer Stillstandsheizung und 3xPTC-Thermistor erhältlich. Eine solche Ausstattung hilft, den Betrieb unter Kontrolle zu halten, insbesondere in Umgebungen mit höherer Luftfeuchtigkeit, häufigem Anlauf oder der Anforderung an eine präzise Überwachung des thermischen Zustands. Für Wartungsteams bedeutet dies bessere Diagnostik und eine schnellere Reaktion auf Laständerungen.

Der Asynchron-Elektromotor mit Käfigläufer der Reihe H17RL Compact PRO bietet eine Lösung, die sich sowohl für Modernisierungen als auch für neue technologische Systeme gut eignet. VYBO Electric kombiniert hier robuste Mechanik, geeignete elektrische Parameter und praktische Überwachungsmöglichkeiten in einem Produkt, das die Anforderungen großer Fabriken erfüllt. Nutzen Sie das Angebot und bringen Sie Ihren Antrieb auf eine stabile Leistung, die einen langen und zuverlässigen Betrieb unterstützt.
