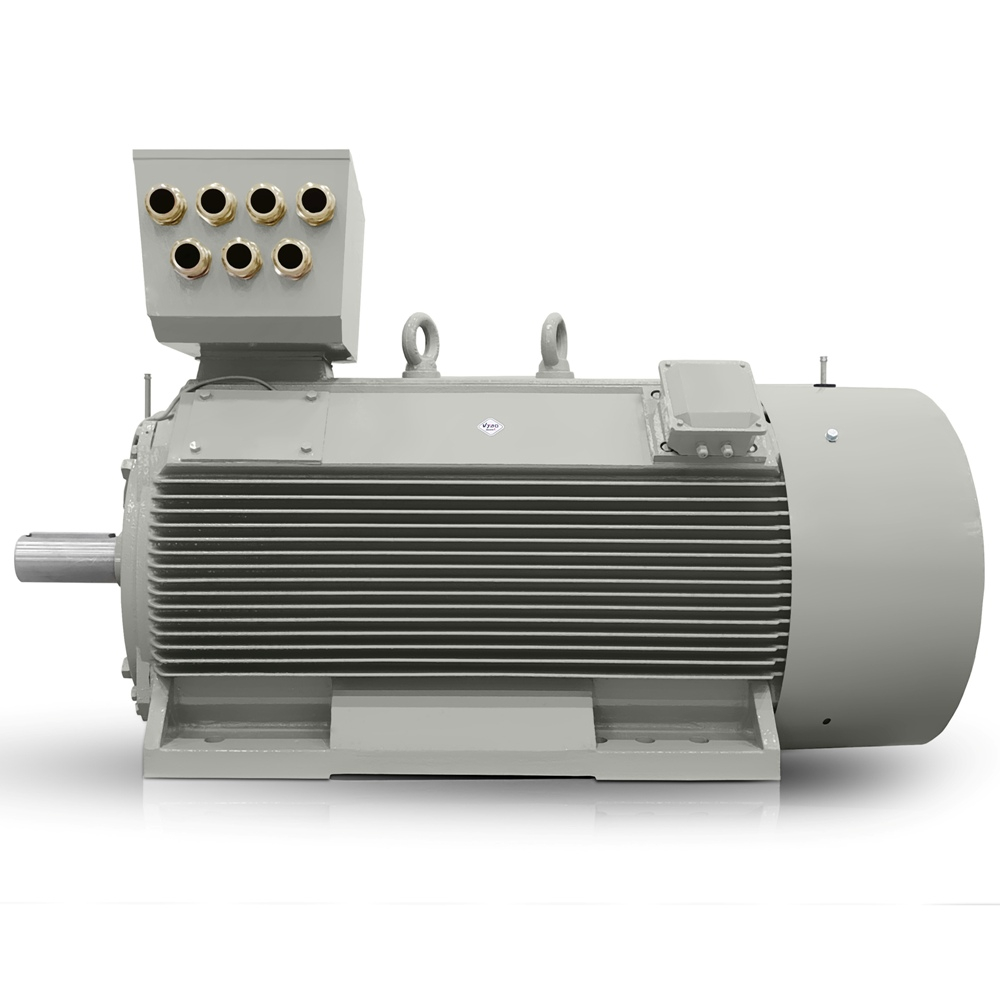

Drehstrom-Elektromotor: H17RL-355X2-6 355KW 400V/690V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H17RL 355X2-6 |
| Nennleistung (kW) | 355 |
| Baugröße (mm) | 355 |
| Polzahl | 6 |
| Nenndrehzahl (U/min) | 990 |
| Frequenz (Hz) | 50 |
| Elektrische Daten | |
| Nennspannung (V) | 400/690 |
| Schaltung | D/Y |
| Nennstrom 400 V (A) | 629 |
| Nennstrom 690 V (A) | 365 |
| Wirkungsgrad bei 100 % Last (%) | 96,1 |
| Leistungsfaktor bei 100 % Last | 0,85 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 3424 |
| Anlaufmomentverhältnis (LRT/RLT) in % | 130 |
| Kippmomentverhältnis (BDT/RLT) in % | 200 |
| Anlaufstromverhältnis (LRA/RLA) in % | 650 |
| Externes Anlaufträgheitsmoment (kg·m²) | 349 |
| Massenträgheitsmoment GD² (kg·m²) | 41,6 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingung | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC411 |
| Anlaufverfahren | DOL, Frequenzumrichter oder Softstarter |
| Drehrichtung | Beide Richtungen |
| Schwingung (mm/s) | 2.8 |
| Rotorkäfig | massiver Aluminium-Käfigläufer |
| Klemmenkastentyp | VYBO CB2-LV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenbeschichtung | |
| Ungefähres Gewicht | 2650 kg |
| Farbe | RAL7030 |
| Lackierung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6322C3/6222C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC in den Wicklungen | |
H17RL 355X2-6 ist für Betriebe konzipiert, in denen ein 6-poliger Elektromotor ein hohes Drehmoment ohne unnötigen Platzbedarf liefern muss. In der Praxis bedeutet dies kompakte Leistung für Produktionslinien, die kontinuierlich laufen und auch unter langfristiger Belastung einen stabilen Betrieb erfordern.
6-poliger Elektromotor für den stabilen Betrieb großer technologischer Systeme
Dieser Niederspannungs-Elektromotor arbeitet mit einer Leistung von 355 kW und einer Drehzahl von 990 U/min und eignet sich damit gut für Antriebe, bei denen Wellenkraft und eine gleichmäßige Energieübertragung wichtig sind. Für große Fabriken und OEM-Hersteller technologischer Systeme ist entscheidend, dass der Motor Reservekapazität für den Anlauf bietet und zugleich den Betrieb unter Kontrolle hält.
VYBO Electric liefert dieses Modell als Teil einer Baureihe, die für den Einbau in anspruchsvolle Baugruppen, Pumpstationen und Antriebe vorgesehen ist, in denen der Elektromotor langen Lastzyklen ausgesetzt ist.
Robuste Gusseisenkonstruktion für eine lange Lebensdauer
Die robuste Gusseisenkonstruktion hilft, die mechanische Steifigkeit bei Vibrationen, Lastschwankungen und wiederholten Starts zu erhalten. Für die Produktionstechnik ist dies besonders wichtig, wenn Montagestabilität, Lagerschutz und minimale Stillstandszeiten überwacht werden.
- Der massive Körper unterstützt die Haltbarkeit unter kontinuierlicher industrieller Belastung.
- Die Konstruktion begrenzt unerwünschte Durchbiegung bei der Drehmomentübertragung.
- Die Lösung eignet sich für Betriebe, die eine lange Lebensdauer ohne häufige Wartungseingriffe benötigen.
Energieeffizienz bei 355 kW
Bei einem Antrieb dieser Größe führt Energieeffizienz zu geringeren Verlusten im realen Betrieb. Ein Nennstrom von 629 A bei △ 400V und 365 A bei Y 690V gibt dem Betreiber einen klaren Rahmen für die Auslegung von Schaltschrank, Anlaufsystem und Motorschutz.
Ein Wirkungsgrad von 96,1 % und ein Leistungsfaktor von 0,85 unterstützen einen wirtschaftlichen Betrieb, insbesondere in Anwendungen, in denen lange tägliche Betriebszeiten entscheidend sind. Erwärmungsklasse B zusammen mit Isolationsklasse F hilft, den Betrieb in einem sicheren thermischen Bereich zu halten.
Frequenzwahl für Export- und OEM-Projekte
Für Projekte mit abweichenden Netzstandards ist auch eine 60-Hz-Lösung erhältlich, was den Einsatz in Exportbaugruppen und Anlagen für mehrere Märkte vereinfacht. Diese Flexibilität verkürzt die Zeit für die Antriebsauslegung und erleichtert die Standardisierung auf einer einzigen Plattform.
Anwendungen, in denen kompakte Leistung entscheidend ist
Das Modell H17RL 355X2-6 kann in Granuliermühlen, hoch belasteten Förderanlagen, Mischern für Schüttgüter, Prozesswasserpumpen, Absaugventilatoreinheiten, Kompressorbaugruppen und Extrusionslinien für die Kunststoffindustrie eingesetzt werden.
In diesen Betrieben profitieren Sie nicht nur von der kompakten Leistung, sondern auch von Anlaufkennwerten mit Tst/Tn 130 % und Tmax/Tn 200 %, die helfen, das Lastmoment der Maschine zu überwinden. Die Anlaufkennlinie Ist/In von 650 % ist ebenfalls wichtig für die Antriebsauslegung und unterstützt die richtige Auswahl der Anlaufgeräte.
Lager und Rotor für lange Lastzyklen vorbereitet
Der massive Aluminium-Käfigläufer unterstützt die mechanische Haltbarkeit bei wiederholten Starts und dynamischerer Belastung. DE-Lager 6322C3 und NDE-Lager 6222C3 sind so ausgewählt, dass der Motor langfristigen Industrieeinsatz mit Schwerpunkt auf stabilem Betrieb bewältigen kann.
Mit einem Gewicht von 2650 kg, einem externen Anlaufträgheitsmoment von 349.000 kg·m² und einem GD²-Massenträgheitsmoment von 41.600 kg·m² ist dies eine Lösung, die zu robusten Konstruktionen großer Produktionslinien passt. Der bewährte Hersteller und Distributor VYBO Electric bietet außerdem Sicherheit bei der Planung von Lieferungen und wiederholten Projektkäufen.
Nutzen Sie das Angebot für das Modell H17RL 355X2-6 und erhalten Sie einen Antrieb, der robuste Gusseisenkonstruktion, Energieeffizienz und Reservekapazität für anspruchsvollen Industriebetrieb kombiniert.
