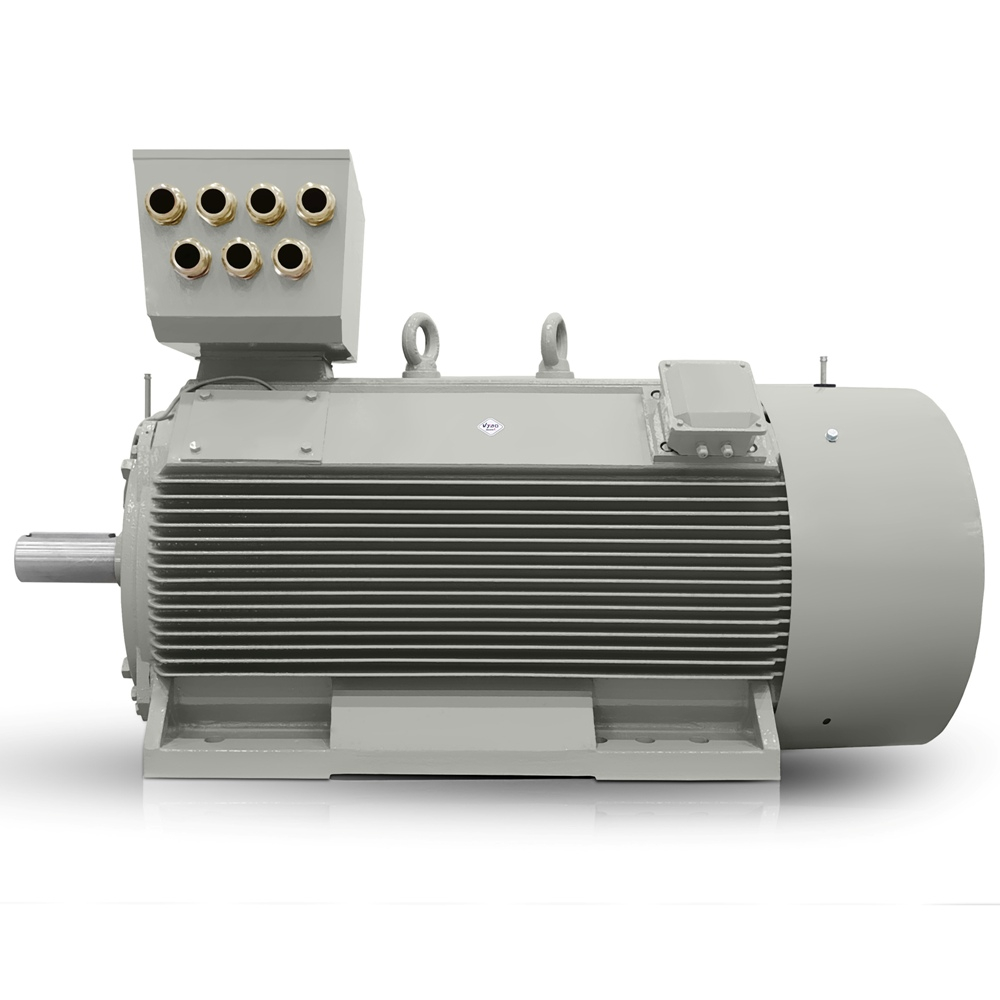

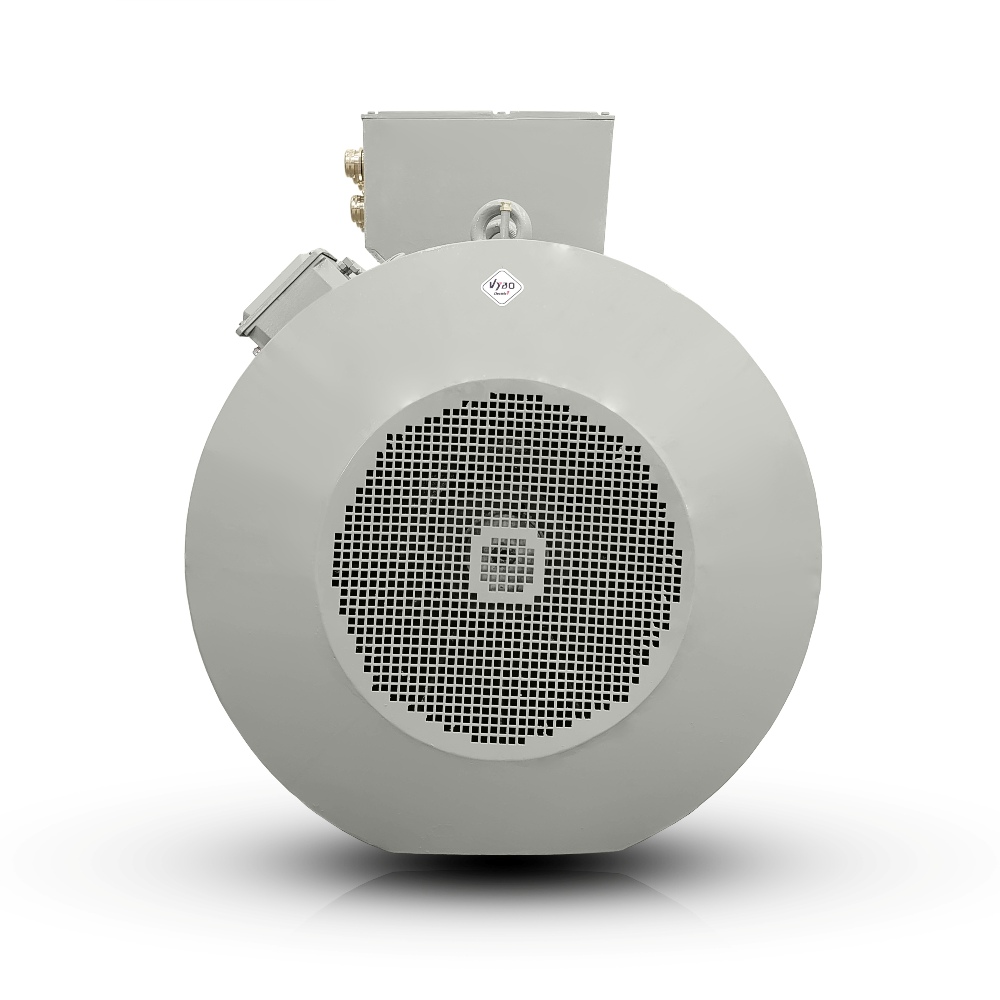

Drehstrom-Elektromotor: H17RL-355X3-8 315KW 400V/690V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H17RL 355X3-8 |
| Nennleistung (kW) | 315 |
| Baugröße (mm) | 355 |
| Polzahl | 8 |
| Nenndrehzahl (U/min) | 740 |
| Frequenz (Hz) | 50 |
| Elektrische Daten | |
| Nennspannung (V) | 400/690 |
| Schaltung | D/Y |
| Nennstrom 400 V (A) | 599 |
| Nennstrom 690 V (A) | 347 |
| Wirkungsgrad bei 100 % Last (%) | 95,2 |
| Leistungsfaktor bei 100 % Last | 0,80 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 4065 |
| Anlaufmomentverhältnis (LRT/RLT) in % | 120 |
| Kippmomentverhältnis (BDT/RLT) in % | 200 |
| Anlaufstromverhältnis (LRA/RLA) in % | 650 |
| Externes Anlaufträgheitsmoment (kg·m²) | 415 |
| Massenträgheitsmoment GD² (kg·m²) | 40,6 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingung | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC411 |
| Anlaufverfahren | DOL, Frequenzumrichter oder Softstarter |
| Drehrichtung | Beide Richtungen |
| Schwingung (mm/s) | 2.8 |
| Rotorkäfig | massiver Aluminium-Käfigläufer |
| Klemmenkastentyp | VYBO CB2-LV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenbeschichtung | |
| Ungefähres Gewicht | 2970 kg |
| Farbe | RAL7030 |
| Lackierung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6322C3/6222C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC in den Wicklungen | |
Der H17RL 355X3-8 ist für Betriebe ausgelegt, die kompakte Leistung ohne unnötigen Platzbedarf im Maschinenraum benötigen. Dieser 8-polige Elektromotor mit einer Leistung von 315 kW und der Baugröße 355 mm bietet stabilen Betrieb für große technologische Systeme, in denen Kontinuität, Haltbarkeit und präzise Integration in einen vorhandenen Antrieb entscheidend sind. VYBO Electric liefert ihn als Lösung für anspruchsvolle Industrieanwendungen, die einen zuverlässigen Elektromotor unter langfristiger Belastung erfordern.
Robuste Gusseisenkonstruktion für den Dauerbetrieb
Die Gusseisenausführung erhöht die mechanische Widerstandsfähigkeit und hilft, die Stabilität der Baugruppe auch bei Vibrationen, Stoßbelastungen und langen Betriebszyklen zu bewahren. Diese Konstruktion wird besonders von Betreibern von Produktionslinien geschätzt, die Stillstandszeiten minimieren und zugleich eine präzise Montagegeometrie in der Maschine erhalten müssen.
- Maschinengetriebeantriebe in metallurgischen Linien
- Brechereinheiten in Steinverarbeitungsbetrieben
- Mühlen in Zementwerken
- Kompressorstationen in großen Anlagen
- Pumpeneinheiten für Prozesswasser
Kompakte Leistung in der Baugröße 355 mm für große Systeme
Dank des Verhältnisses von Leistung zu Baugröße eignet sich der Motor für Anwendungen mit begrenztem Einbauraum, in denen dennoch ein hohes Drehmoment erforderlich ist. Dieser Ansatz vereinfacht die Konstruktion von OEM-Baugruppen, modularen Linien und Ersatzlösungen bei der Modernisierung älterer Antriebe, bei denen die ursprünglichen Einbaumaße beibehalten werden müssen.
- Extruder in der Kunststoffproduktion
- Mischanlagen in der chemischen Industrie
- Lüftungseinheiten für Industriehallen
- Bandförderer mit hoher Trägheit
- Einheiten für Aufwickler von Papiermaschinen
Wahl der Frequenz für den Betrieb mit 50 und 60 Hz
Für internationale Projekte ist es von Vorteil, dass dieser Niederspannungs-Elektromotor in Baugruppen mit unterschiedlichen Betriebsstandards integriert werden kann. Dies vereinfacht Exportanwendungen, Ersatzlösungen und die Integration in Technologien, die gleichzeitig für mehrere Märkte gefertigt werden.
- Turbokompressor-Baugruppen
- Mischer in Lebensmittelverarbeitungstechnologien
- Zentrifugalseparatoren
- Schwere Wickelsysteme
- Antriebe für Bergbauförderer
Energieeffizienz und Betriebssicherheit
Ein Wirkungsgrad von 95,2 % unterstützt den energieeffizienten Betrieb unter Dauerlast, was in Anlagen mit hoher stündlicher Auslastung wichtig ist. Bei einem Nenndrehmoment von 4065 Nm und einer Nenndrehzahl von 740 U/min behält der Motor auch in Betriebsarten mit langfristig schwankender Last ein stabiles Eingriffsverhalten.
- Ventilatorstationen für Kühlkreisläufe
- Drehrohröfen in der Materialverarbeitung
- Hydraulikaggregate für große Pressen
- Brikettierpressen
- Rauchgasventilatoren für Zementwerke
Überwachung von Lagern und Wicklungen für die geplante Wartung
Das verfügbare Zubehör ermöglicht eine präzisere Überwachung der thermischen Bedingungen in Wicklungen und Lagerstellen. Dadurch können Serviceteams Eingriffe nach dem tatsächlichen Zustand planen und ungeplante Stillstände reduzieren. Die Lösung von VYBO Electric passt daher zu Betrieben, die ihre Wartung datenbasiert steuern.
- PT100 in der Wicklung
- PT100 im NDE-Lager
- PT100 im DE-Lager
- Stillstandsheizung
- PTC-Thermistor
Für OEM-Hersteller und große Fabriken gleichermaßen ist dieser Niederspannungs-Elektromotor als robuste Antriebsplattform mit Schwerpunkt auf Lebensdauer, Serviceüberwachung und einfacher Integration in technologische Systeme vorbereitet. Nutzen Sie das Angebot und wählen Sie einen Motor, der dazu beiträgt, die Produktion in einem stabilen Rhythmus zu halten.
