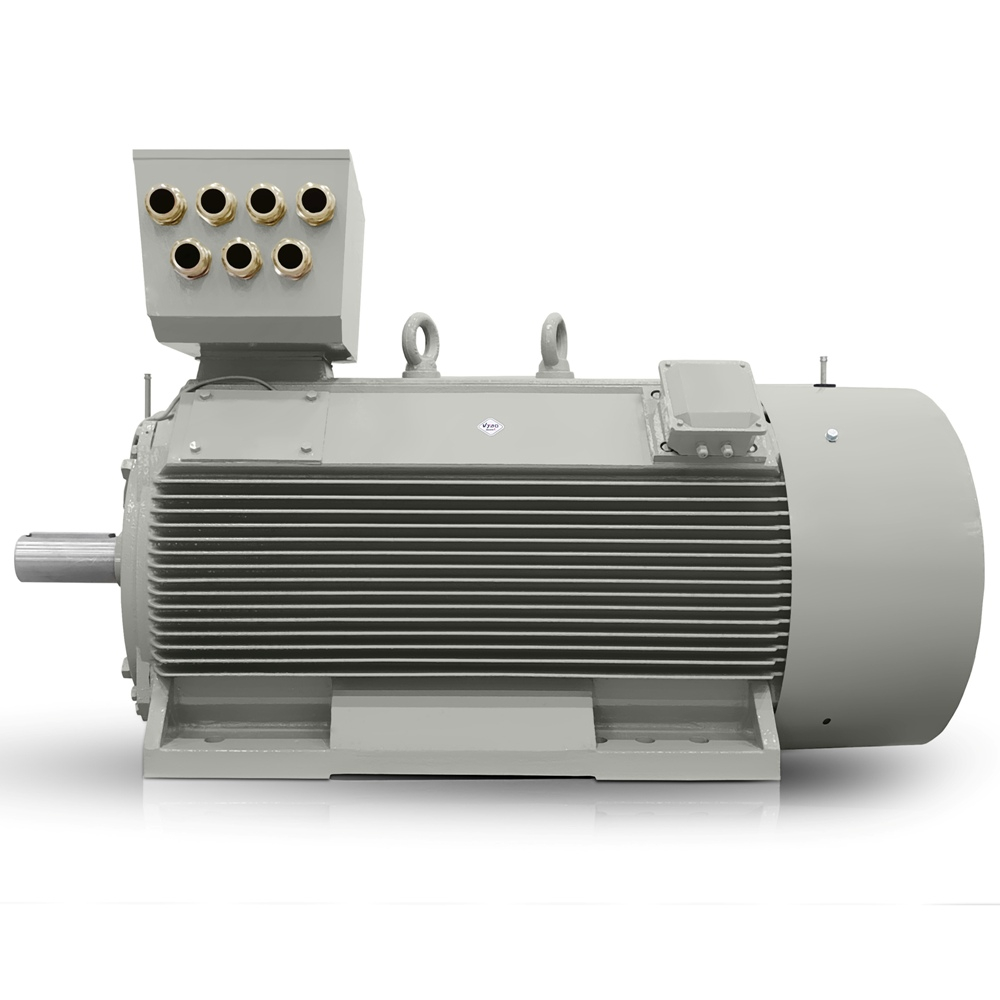

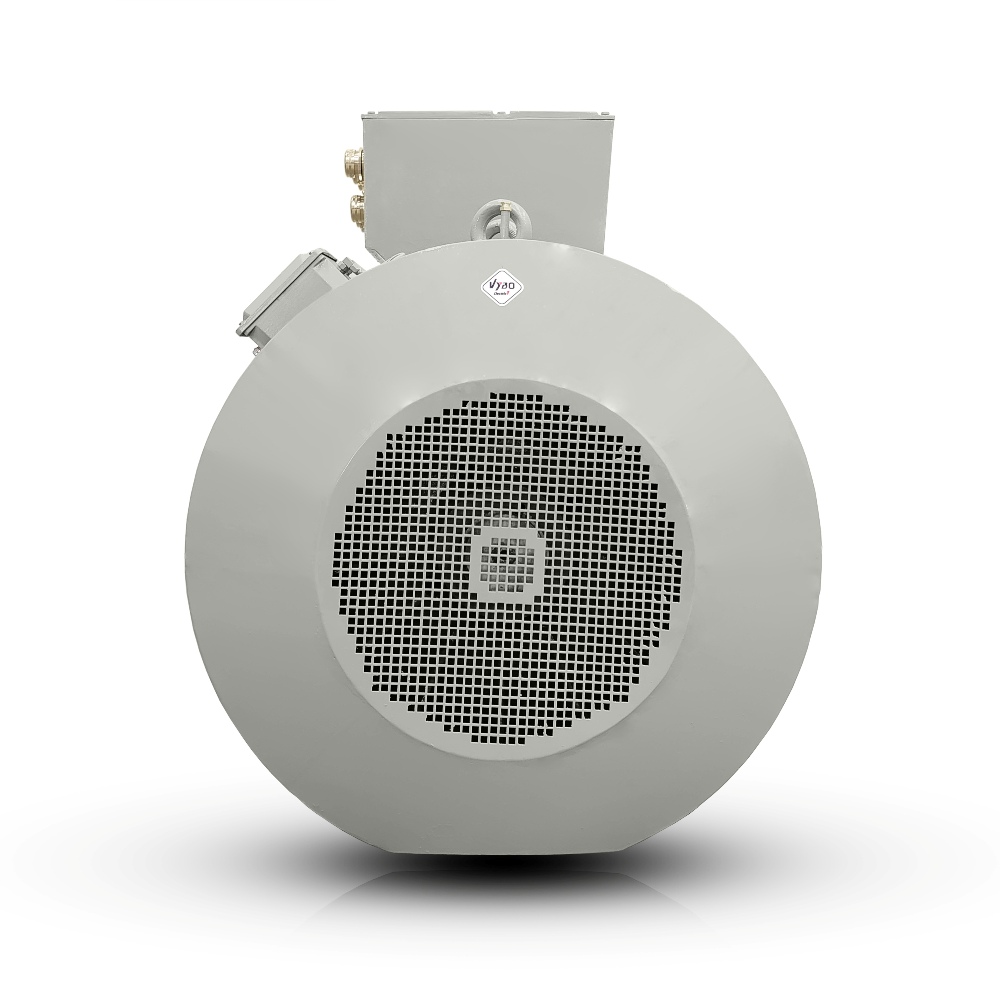

Elektromotor 315 kW, 990 U/min, 400/690 V, H17RL 355X1-6

900-U/min-Elektromotor mit hoher Leistungsdichte für Industrielinien

H17RL 355X1-6 bringt eine hohe Leistungsdichte in Betriebe, in denen jeder Zentimeter Einbauraum und jedes Kilowatt nutzbarer Leistung zählt. Als 900-U/min-Elektromotor ist er für Antriebe ausgelegt, die unter Dauerbelastung stabil arbeiten und zugleich in einen begrenzten Montagerahmen passen müssen. In der Praxis bedeutet dies weniger Kompromisse bei der Auslegung der Antriebstechnik und eine einfachere Integration in große technologische Systeme.

Mit einer Leistung von 315 kW und einer Drehzahl von 990 U/min eignet sich der Motor für Anwendungen, in denen von einem Drehstrom-Elektromotor eine gleichmäßige Energieübertragung auf ein Getriebe, eine Pumpe oder eine Prozesseinheit erwartet wird. Für Fabrikbetreiber ist wichtig, dass die kompakte Leistung Platz im Maschinenraum spart, ohne die Reserve für Anlauf und langfristige Belastung zu schwächen.

Kompakte Leistung bei 355 mm Achshöhe zur Platzersparnis

Eine Achshöhe von 355 mm gibt Konstrukteuren mehr Freiheit bei der Positionierung des Antriebs in Technologien, in denen Wartungszugang und Kabelführung ebenso wichtig sind wie die Leistung selbst. Ein Niederspannungs-Elektromotor dieses Typs eignet sich für Baugruppen, die zuverlässigen Anlauf, angemessenen Platzbedarf und leicht steuerbaren Betrieb erfordern. Aus Sicht der OEM-Hersteller großer technologischer Systeme ist außerdem vorteilhaft, dass eine Motorplattform mehrere Projektvarianten abdecken kann.

Ein Nenndrehmoment von 3039 Nm unterstützt Anlauf und Betrieb unter Last in Anwendungen, in denen Drehzahlschwankungen nicht toleriert werden können. Ein Anlaufmoment von 130 % und ein Kippmoment von 200 % helfen beim dynamischen Losbrechen der Last, während ein Anlaufstrom von 650 % bei der Auslegung der Stromversorgung und Schutzkomponenten berücksichtigt werden muss. Dieser Typ Drehstrom-Elektromotor eignet sich daher für Projekte, die auf präzise gesteuerten Anlauf und stabilen Betrieb ausgelegt sind.

Robuste Gusseisenkonstruktion für eine lange Lebensdauer

Die robuste Gusseisenkonstruktion erhöht die mechanische Widerstandsfähigkeit des Motors gegen Vibrationen, Stoßbelastungen und langfristigen Betrieb in anspruchsvollen Umgebungen. In Kombination mit Isolationsklasse F und Erwärmungsklasse B bewahrt der Motor auch bei höheren Arbeitsbelastungen ein stabiles Betriebsverhalten. Für die Instandhaltung bedeutet dies weniger ungeplante Eingriffe und eine bessere Vorhersagbarkeit der Wartungsintervalle.

In der Industrie ist dieser Ansatz besonders wirksam, wenn der Motor nur begrenzte Möglichkeiten zum Abschalten hat. VYBO Electric fertigt gemäß ISO-Zertifikaten, was die Wiederholbarkeit der Fertigungsprozesse und zuverlässige Lieferungen für Projekte mit festen Zeitplänen unterstützt.

Die Spannungswahl 400/690 V vereinfacht die Integration in Verteilungssysteme

Die Möglichkeit, die Spannung zu wählen, vereinfacht den Anschluss an unterschiedliche Verteilungssysteme und Anlaufschaltungen. Werte von 400/690 V ermöglichen Konstrukteuren, den Motor ohne unnötige Änderungen an der bestehenden Elektroinstallation an die Infrastruktur des Betriebs anzupassen. Für große Fabriken ist dies bei Modernisierungen praktisch, wenn neue Anlagen mit minimalen Auswirkungen auf die Produktion an ein laufendes System angeschlossen werden müssen.

Ein Wirkungsgrad von 96,1 % und ein Leistungsfaktor von 0,85 helfen, den Betrieb auch bei langer täglicher Nutzung wirtschaftlich sinnvoll zu halten. In der Antriebstechnik mit vielen Betriebsstunden spiegelt sich dieser Parameter im Verbrauch und in der thermischen Belastung der kompletten Baugruppe wider. Dadurch eignet sich der Motor für Betriebe, die sowohl Energiekosten als auch Prozessstabilität überwachen.

Lager und Rotor für stabilen Dauerbetrieb

Der massive Aluminium-Käfigläufer unterstützt die Haltbarkeit bei Anläufen und wiederholter Belastung. DE-Lager 6322C3 und NDE-Lager 6222C3 bilden die Grundlage für einen ausgewogenen Betrieb, was bei langen Produktionszyklen und der Anbindung an schwerere technologische Systeme wichtig ist. Ein externes Anlaufträgheitsmoment von 310.000 kg·m² und ein GD²-Massenträgheitsmoment von 38.400 kg·m² müssen bei der Auslegung des Gesamtsystems berücksichtigt werden, damit der Antrieb ohne unerwünschte dynamische Stöße arbeitet.

Industrielle Anwendungen, in denen der 900-U/min-Elektromotor gut arbeitet

Der Motor wird in folgenden industriellen Anwendungen eingesetzt:

• Brech- und Siebanlagen für Zuschlagstoffe in Steinverarbeitungsbetrieben.
• Antrieb von Mischeinheiten in Zementproduktionslinien.
• Entwässerungspumpen für Bergbau- und Aufbereitungssysteme.
• Lüftungssysteme für große technologische Hallen.
• Kompressoren und Mischer in chemischen Produktionsprozessen.
• Transportförderer in metallurgischen und Verpackungslinien.

Ein Gewicht von 2410 kg entspricht einer Lösung, die auf starr dimensionierten Fundamenten und Montagerahmen installiert wird. Für OEM-Hersteller und Anlagenbetreiber ist gleichermaßen wichtig, dass ein solcher Drehstrom-Elektromotor den Prozess ohne häufige Kompromisse zwischen Raum, Leistung und Wartungszugang unterstützen kann.

VYBO Electric für Projekte, die zuverlässige Leistung benötigen

VYBO Electric konzentriert sich auf Anwendungen, in denen der Motor täglicher industrieller Belastung, geplanten Stillständen und der Inbetriebnahme neuer Produktionssysteme standhalten muss. H17RL 355X1-6 eignet sich daher als Grundlage für Projekte, die kompakte Leistung, stabilen Betrieb und eine technische Lösung erfordern, die für den langfristigen Einsatz in anspruchsvoller Antriebstechnik vorbereitet ist.
