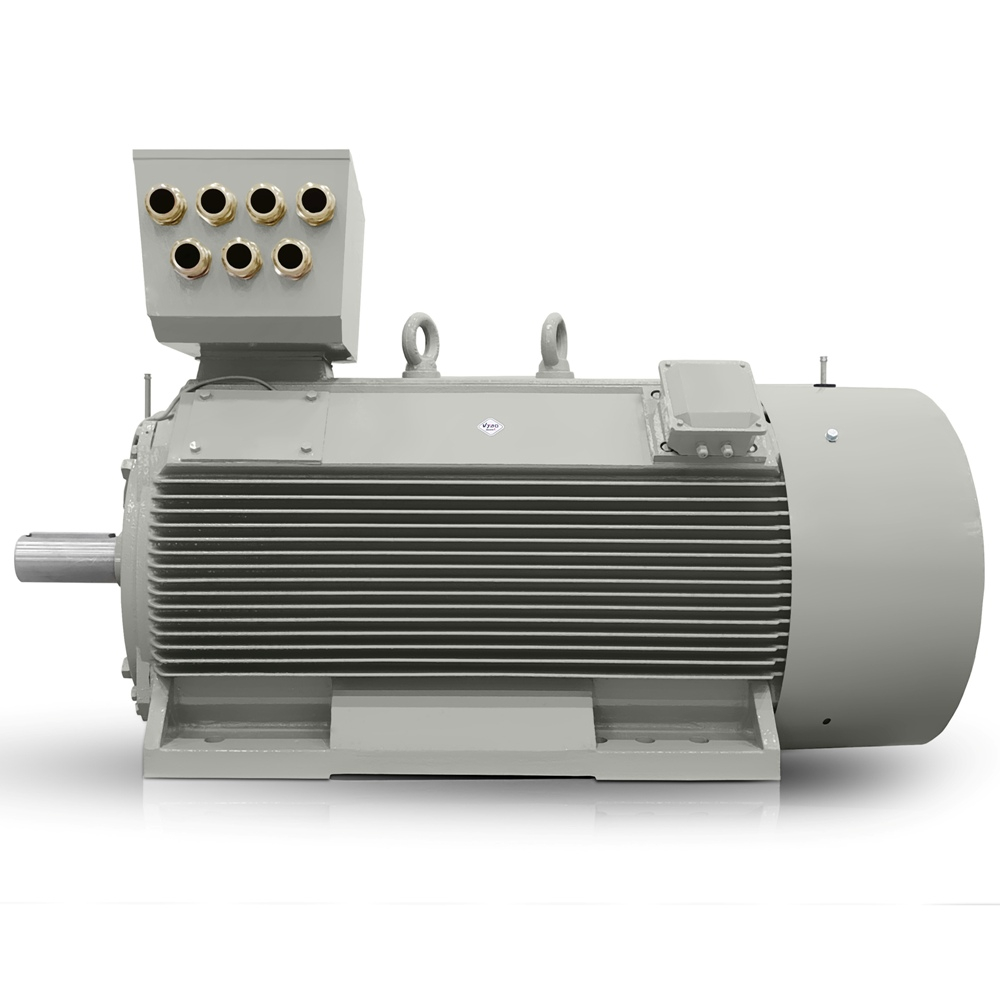

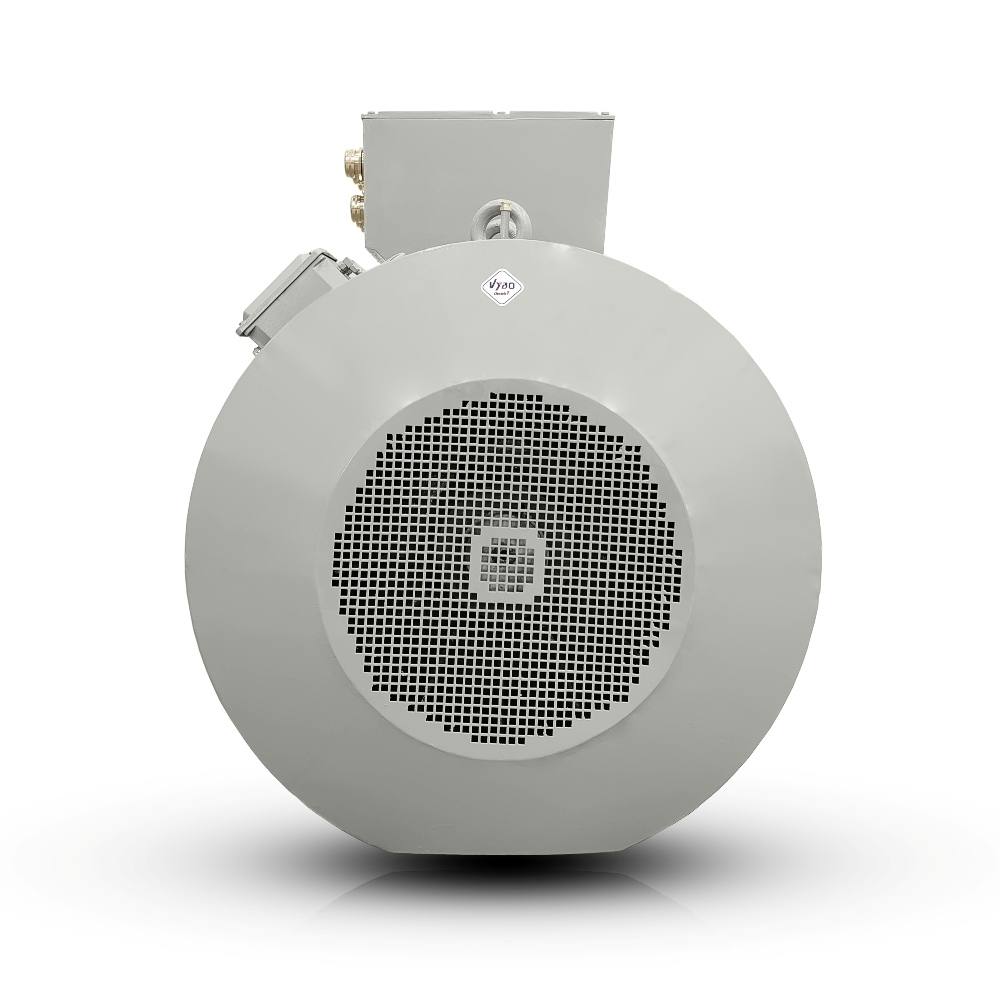

Elektromotor 280 kW, 740 U/min, 400/690 V, H17RL 355X2-8

700-U/min-Elektromotor für hohe Leistungsdichte in der Industrie

Der H17RL 355X2-8 ist darauf ausgelegt, Produktionslinien, die weder Zeit noch Platz verschwenden können, eine hohe Leistungsdichte in einem kompakten Rahmen zu bieten. Dieser 700-U/min-Elektromotor überzeugt dort, wo stabiles Drehmoment, gleichmäßiger Anlauf und Zuverlässigkeit unter Dauerlast entscheidend sind. In der Praxis ist er eine antriebstechnische Lösung, die hilft, die Produktion auch unter anspruchsvollen Betriebsbedingungen im Zeitplan zu halten.

Dank einer Leistung von 280 kW und einer Nenndrehzahl von 740 U/min bewältigt dieser Drehstrom-Elektromotor Anwendungen, in denen eine ausgewogene Energieübertragung in den Prozess wichtig ist. Das Nenndrehmoment von 3614 Nm bietet ausreichende Reserven für Anläufe mit höherer Trägheit und für Betriebe, in denen der Antrieb auf stabile Eigenschaften ohne unnötige Schwankungen angewiesen ist.

Kompakte Leistung für große Produktionssysteme

Betreiber großer Fabriken schätzen besonders, dass kompakte Leistung keinen Kompromiss bei der Arbeitsleistung bedeutet. Eine Achshöhe von 355 mm ermöglicht die Auslegung von Antrieben mit sinnvoller Raumnutzung, was sowohl bei Retrofit-Projekten als auch bei der Integration in neue technologische Systeme wichtig ist. Dieser Niederspannungs-Elektromotor ist für Anwendungen bereit, in denen vom Antrieb eine zuverlässige Reaktion auf Laständerungen und langfristige Betriebsstabilität erwartet werden.

Ein Wirkungsgrad von 95,1 % unterstützt den wirtschaftlichen Betrieb, während ein Leistungsfaktor von 0,8 bei der Auslegung der Stromversorgung in Anlagen mit großen Lasten hilft. Ein Nennstrom △ 400V von 533 A und ein Nennstrom Y 690V von 309 A geben Konstrukteuren die Flexibilität, den Anschluss an die Anforderungen des konkreten Netzes und Schaltschrankssystems anzupassen. Für OEM-Hersteller ist dies eine praktische Grundlage bei der Entwicklung von Anlagen, die wiederholbar und servicefreundlich sein müssen.

Gusseisenrahmen für lange Betriebszyklen

Die robuste Gusseisenkonstruktion erhöht die mechanische Widerstandsfähigkeit des Motors gegenüber Vibrationen, Stoßbelastungen und langfristiger Beanspruchung im Dauerbetrieb. Ein Gewicht von 2750 kg trägt zur Gesamtstabilität bei und hilft in vielen Anwendungen, unerwünschte dynamische Effekte zu dämpfen. Industrieanlagen im Mehrschichtbetrieb können diese Reserve im Antriebsverhalten besonders schätzen.

Die Isolierstoffklasse F und die Erwärmungsklasse B sind so gewählt, dass der Motor anspruchsvollere thermische Bedingungen bewältigen und zugleich seine Betriebssicherheit bewahren kann. Der massive Aluminiumkäfig des Rotors unterstützt ein robustes Anlaufverhalten und hilft bei häufigen Starts, wenn die Technologie nicht durch lange Beschleunigungszeiten verzögert werden darf. Das DE-Lager 6322C3 und das NDE-Lager 6222C3 vervollständigen die Baugruppe mit einer für den industriellen Dauerbetrieb geeigneten Lösung.

Wahl der Spannung für die Netzintegration

Die Möglichkeit zur Wahl der Spannung ist für große Fabriken besonders wichtig, wenn der Antrieb an vorhandene Infrastruktur oder ein spezifisches OEM-Projekt angeschlossen wird. Verfügbare Varianten mit 440 V, 500 V, 690 V und 720 V vereinfachen die Anpassung des Motors an den konkreten Spannungsstandard und reduzieren den Änderungsbedarf an der Elektroplanung. Dieser Ansatz spart Zeit bei der Inbetriebnahme und vereinfacht Lieferungen in mehrere Märkte.

Nennstrom, Anlaufverhältnisse und Trägheitswerte ermöglichen eine präzisere Dimensionierung von Anlauf und Schutz. Ein Anlaufmomentverhältnis von 120 %, ein Kippmomentverhältnis von 200 % und ein Anlaufstromverhältnis von 650 % liefern wichtige Daten für die Auslegung des Anlaufs technologischer Systeme mit höherer Trägheit. Eine externe Anlaufträgheit von 369,000 kg·m² und ein GD²-Trägheitsmoment von 36,400 kg·m² bilden eine praktische Grundlage für die Auslegung eines Betriebs, bei dem sich der Antrieb vorhersehbar verhalten muss.

ISO-Zertifikate als Unterstützung für den Produktionseinkauf

Bei der Beschaffung von Anlagen für technologische Linien und die Serienfertigung ist auch wichtig, dass VYBO Electric in einem System arbeitet, in dem ISO-Zertifikate ein natürlicher Bestandteil der Fertigungs- und Prüfprozesse sind. Für Einkaufsteams und technische Abteilungen bedeutet dies bessere Rückverfolgbarkeit, gleichbleibende Lieferungen und eine einfachere Aufnahme des Motors in interne Qualifizierungsverfahren. In der Industrie sind diese Faktoren oft ebenso wichtig wie die Leistung selbst.

Industrielle Anwendungen für anspruchsvolle Antriebstechnik

Dieser Motor eignet sich für verschiedene Industrieanwendungen, die hohes Drehmoment, stabile Drehzahl und eine langlebige Konstruktion erfordern. In der Praxis ist er besonders für folgende Anlagen geeignet:

• Brecherlinien in der Steinverarbeitung.
• Kreiselpumpen für Wasserwirtschaftssysteme.
• Lüftungssysteme für große Hallen.
• Rauchgasabsauganlagen in der Metallurgie.
• Bandförderer im Steinbruchbetrieb.
• Mühlen für die Rohmaterialaufbereitung.
• Kompressorstationen für industrielle Netze.
• Pressenlinien in der Metallbearbeitung.
• Mischreaktoren in der chemischen Produktion.
• Extruder in der Kunststoffproduktion.
• Trockentrommeln in der Materialverarbeitung.
• Wickelmaschinen in der Papierindustrie.
• Separatoren in Recyclingtechnologien.
• Prozessmischer in Produktionstanks.

VYBO Electric bereitet Lösungen für Betriebe vor, die eine zuverlässige Grundlage für lange Produktionszyklen und präzise geregelte Lasten benötigen. Wenn Sie einen Motor für ein neues Projekt oder als Ersatz in einer vorhandenen Technologie benötigen, kontaktieren Sie uns.
