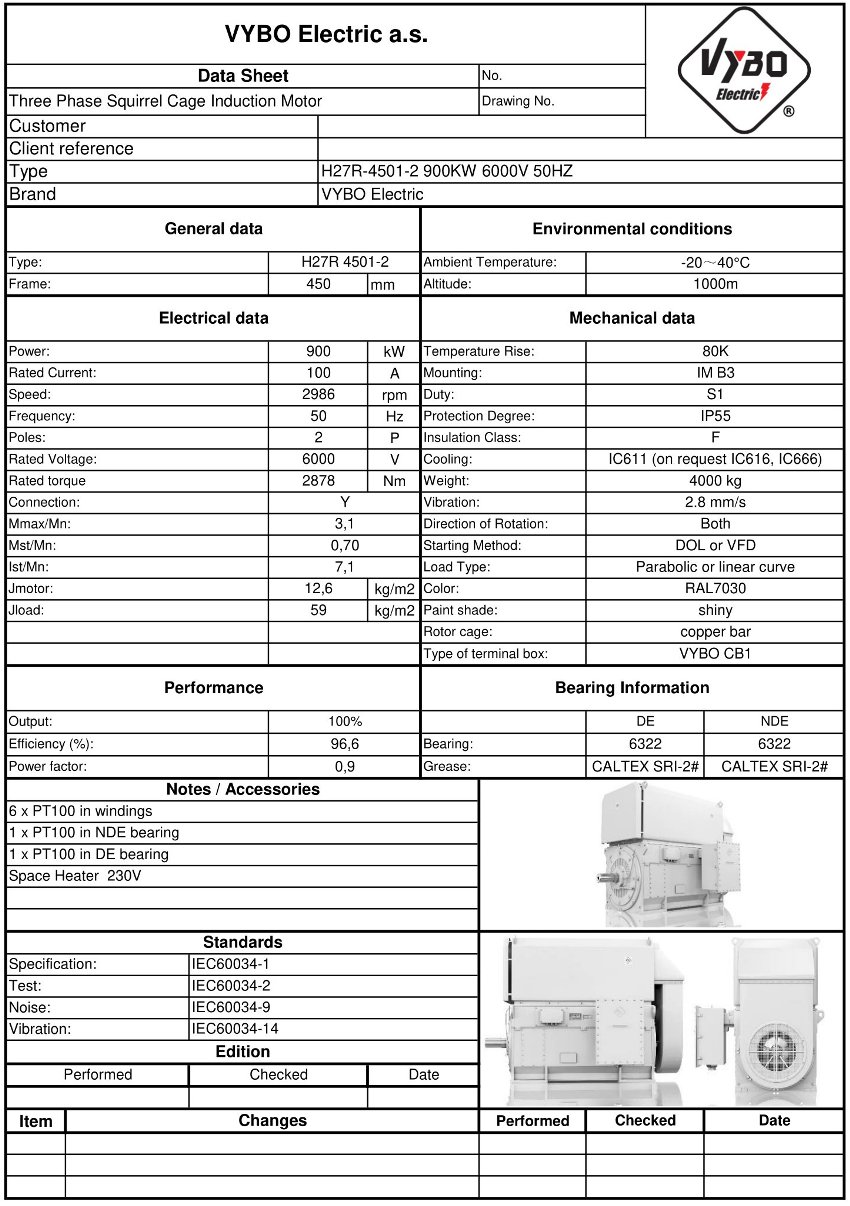

Drehstrommotor: H27R-4501-2 900KW 6000V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H27R 4501-2 |
| Nennleistung (kW) | 900 |
| Baugröße (mm) | 450 |
| Polzahl | 2 |
| Nenndrehzahl (rpm) | 2986 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 6000 |
| Schaltung | Y |
| Nennstrom (A) | 100 |
| Wirkungsgrad bei 100 % Last (%) | 96,6 |
| Leistungsfaktor bei 100 % Last | 0,9 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 2878 |
| Anlaufdrehmomentverhältnis (LRT/RLT) | 0,70 |
| Kippmomentverhältnis (BDT/RLT) | 3,1 |
| Anlaufstromverhältnis (LRA/RLA) | 7,1 |
| Rotorträgheitsmoment (kg·m²) | 12,6 |
| Lastträgheitsmoment (kg·m²) | 59 |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC-Thermistor | |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingungen | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastcharakteristik | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC611 (auf Anfrage IC616, IC666) |
| Anlaufverfahren | DOL, VFD, Softstarter |
| Drehrichtung | Beide |
| Schwingungen (mm/s) | 2.8 |
| Rotorkäfig | Kupferrotorstäbe |
| Klemmenkastentyp | VYBO CB1-HV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenfinish | |
| Ungefähres Gewicht | 4000 kg |
| Farbe | RAL7030 |
| Lackausführung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6322-C3/6322-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
H27R 4501-2-6 bietet eine hohe Betriebseffizienz überall dort, wo zuverlässiger Lauf, geringe Verluste und die Kontrolle der Gesamtkosten über lange Produktionszyklen entscheidend sind. Dieser Elektromotor mit 2900 U/min mit einer Leistung von 900 kW und einer Spannung von 6000 V ist für große technologische Systeme ausgelegt, bei denen eine stabile Leistung bei 2986 U/min und zugleich Potenzial für Energieeinsparungen gegenüber älteren Antrieben erwartet werden. VYBO Electric hat ihn als Lösung für Betriebe entwickelt, die hohe Leistung ohne unnötige betriebliche Kompromisse benötigen.
Geschweißter Stahlrahmen vereinfacht die Handhabung großer Motoren
Die Konstruktion mit einem geschweißten Stahlrahmen bietet hohe Steifigkeit bei einem günstigeren Gewicht als eine herkömmliche Gusseisenausführung und vereinfacht dadurch Transport, Installation und die präzise Ausrichtung des Motors in beengten Produktionsbereichen. In Verbindung mit der IC611 Luft-Luft-Kühlung bleibt das Motorinnere von verunreinigter Umgebungsluft getrennt, wodurch sich die Eignung für staubige oder korrosive Umgebungen verbessert.
Leistungsreserve unterstützt Anlauf und Schutz der Stromversorgung
Die Zusammenhänge zwischen Drehmoment und Strom sind auch bei der Auslegung von Anlauf und Schutz wichtig. Bei diesem Modell erreicht das Anlaufdrehmoment das 0,7-Fache des Nenndrehmoments, das Kippmoment das 3,1-Fache des Nenndrehmoments und der Anlaufstrom das 7,1-Fache des Nennstroms. Der Nennstrom beträgt 100 A, das Nenndrehmoment 2878 Nm, der Wirkungsgrad 96,6 % und der Leistungsfaktor 0,9. Diese Werte helfen bei der Dimensionierung von Schutzkomponenten, Softstartern, Stromversorgungssystemen für Frequenzumrichter oder bei der Auslegung der Drehmomentreserve für angeschlossene Maschinen. Ein Hochspannungs-Elektromotor mit diesen Eigenschaften eignet sich überall dort, wo langfristige Stabilität und ein kontrolliertes Lastverhältnis Priorität haben.
Kupferstäbe im Rotor verlängern die Lebensdauer im anspruchsvollen Betrieb
Kupferstäbe im Rotor reduzieren elektrische Verluste und erhöhen die thermische Belastbarkeit des Rotors, was bei langfristiger Belastung und häufigen Betriebsänderungen von Vorteil ist. Für den Betreiber bedeutet dies weniger thermische Einschränkungen, eine größere Reserve bei Lastschwankungen und eine höhere Verschleißfestigkeit als bei herkömmlichen Aluminiumlösungen. Dieser zweipolige Elektromotor eignet sich daher für Maschinen, die eine schnelle und stabile Leistungsübertragung benötigen.
Präzise Lagerung reduziert das Risiko von Vibrationen und ungeplanten Stillständen
Sowohl auf der DE- als auch auf der NDE-Seite werden Lager des Typs 6322-C3 eingesetzt, die die Stabilität bei hoher Drehzahl und im langfristigen Dauerbetrieb unterstützen. Das Rotorträgheitsmoment von 12,6 kg·m² und das Lastträgheitsmoment von 59,0 kg·m² sind für die Auslegung der Systembeschleunigung und die Beurteilung der mechanischen Belastung im Betrieb wichtig. Isolationsklasse F und Erwärmungsklasse B schaffen eine sichere Grundlage für den Einsatz in Industrielinien, bei denen eine lange Lebensdauer und Beständigkeit gegen thermische Zyklen erwartet werden.
Der Einsatz in der Schwerproduktion erhöht die Investitionsrentabilität
H27R 4501-2-6 eignet sich für industrielle Hochspannungsantriebe und große Hochspannungsbaugruppen, bei denen Stabilität, Serviceverfügbarkeit und sinnvolle Lebenszykluskosten entscheidend sind. Als Drehstrom-Elektromotor wird er in Anwendungen mit hohen Drehmomentanforderungen und Bedarf an Dauerbetrieb in der Schwerindustrie eingesetzt.
- Pumpen für Prozesswasser und Umwälzkreisläufe in der chemischen Industrie.
- Kompressoren in der Energieerzeugung und Gasverarbeitung.
- Hubwerke und Wickeleinheiten für schwere Industriebetriebe.
- Mühlen und Brecher in Zementwerken und der Mineralverarbeitung.
- Lüftungssysteme für große Hallen und Absaugungen mit hohem Volumenstrom.
- Extruder, Mischer und Förderlinien in der Schwerproduktion.
Wenn Sie einen Motor für eine Anwendung mit Schwerpunkt auf Zuverlässigkeit benötigen, nutzen Sie das Angebot und wählen Sie eine Lösung, die hohe Leistung, sinnvolle Betriebseffizienz und eine langlebige Konstruktion für den langfristigen Betrieb bietet.
Bereit für die Integration in OEM-Projekte
Für Hersteller technologischer Systeme ist neben der Leistungsreserve selbst auch die einfache Integration in das Projekt wichtig. Dieser Motor ermöglicht die Auslegung eines robusten Antriebs mit kontrolliertem thermischem Verhalten, Schutz vor Verunreinigungen und einer Konstruktion, die eine sichere Installation auch in größeren Baugruppen unterstützt. Mit diesem Modell richtet sich VYBO Electric an Kunden, die einen hohen technischen Standard und langfristige Betriebssicherheit verlangen.
