Hochspannungs-Elektromotor 630 kW, 1489 U/min, 6000 V, IC611, H27R 4002-4-6

Die Konstruktion des H27R 4002-4-6 ist für Betriebe vorgesehen, in denen neben der Leistung auch die langfristige Energiebilanz überwacht wird. Dieser 1500-U/min-Elektromotor mit 630 kW Leistung, gespeist mit 6000 V, erreicht eine Nenndrehzahl von 1489 U/min und trägt bei korrekt ausgelegter Antriebstechnik dazu bei, den Verbrauch auch im Dauerbetrieb großer Technologien unter Kontrolle zu halten.

Der geschlossene Kühlkreislauf mit einem Wärmetauscher der IC611-Luft-Luft-Kühlung hält das Motorinnere von der Umgebung getrennt, was auf staubigen Linien und in korrosiven Umgebungen praktisch ist. In Verbindung mit dem IE4 Super Premium Wirkungsgrad entsteht eine Lösung, die Verluste bei Dauerbelastung reduziert und einen stabilen Betrieb bei energieintensiven Aufgaben unterstützt. Die Konstruktion nutzt außerdem eine VPI-Imprägnierung der Statorwicklung, die die Beständigkeit gegen Feuchtigkeit, Staub und Vibrationen erhöht.

Auf mechanischer Seite bietet der Motor ein Nennmoment von 4041 Nm, einen Nennstrom von 70,9 A, einen Wirkungsgrad von 95,4 % und einen Leistungsfaktor von 0,9. Das Rotorträgheitsmoment von 20,0 kg·m² und das Lastträgheitsmoment von 367,0 kg·m² sind bei der Auslegung von Anlauf, Bremsung und Abstimmung mit Getriebe oder angetriebener Maschine wichtig. Isolationsklasse F und Erwärmungsklasse B helfen, bei Hochleistungsbetrieb eine geeignete thermische Reserve aufrechtzuerhalten.

Warum er für energieintensive Linien geeignet ist

Dieser Hochspannungs-Elektromotor ist für Anwendungen vorgesehen, in denen ein präzise gesteuerter Betrieb unter hoher Last und lange Betriebsintervalle erwartet werden. Dank eines Wirkungsgrads von 95,4 % hilft er, Energieverluste zu begrenzen, was besonders dort spürbar ist, wo der Motor ohne Unterbrechung oder über eine hohe jährliche Stundenzahl läuft. Als Teil der Kategorie HV-Elektromotoren eignet er sich für Antriebe, die eine stabile Stromversorgung, dauerhafte Isolation und geeignete Kühlung ohne übermäßige Verunreinigung interner Teile erfordern.

Bei der Auslegung des Anlaufs ist zu berücksichtigen, dass das Anlaufmoment das 0,9-Fache des Nennmoments, das Kippmoment das 2,2-Fache des Nennmoments und der Anlaufstrom das 6-Fache des Nennstroms erreicht. Diese Daten sind wesentlich für die Auswahl des Anlaufsystems, des Netzschutzes und die Dimensionierung der Versorgungskabel. In der Praxis hilft dies, den Antrieb auch dann in seinem Betriebsbereich zu halten, wenn beim Technologieanlauf eine höhere Momentreserve benötigt wird.

Einsatz in der Schwerindustrie und in OEM-Baugruppen

H27R 4002-4-6 wird als 4-poliger Elektromotor in Baugruppen eingesetzt, die eine robuste Plattform für hohes Drehmoment, lange Lagerlebensdauer und konstante Parameter bei wechselnder Belastung benötigen. DE-Lager 6326-C3 und NDE-Lager 6326-C3 unterstützen die Wellenstabilität im anspruchsvollen Betrieb. Ein Paketgewicht von 2800 kg ist bei der Planung von Handhabung, Installation und Servicezugang im Werk zu berücksichtigen.

• Hauptgebläse und Prozessventilatoren in großen Produktionshallen.
• Pumpen für Prozesswasser und Kühlkreisläufe in der Energieerzeugung.
• Kompressorbaugruppen für Gas- und Industriestationen.
• Mühlen und Brecher in Zementwerken und der Rohstoffverarbeitung.
• Walz- und Förderlinien in der metallurgischen Produktion.
• Mischer und Mischaggregate in der chemischen Industrie.
• OEM-Antriebssysteme für Schwermaschinen und modulare Technologien.

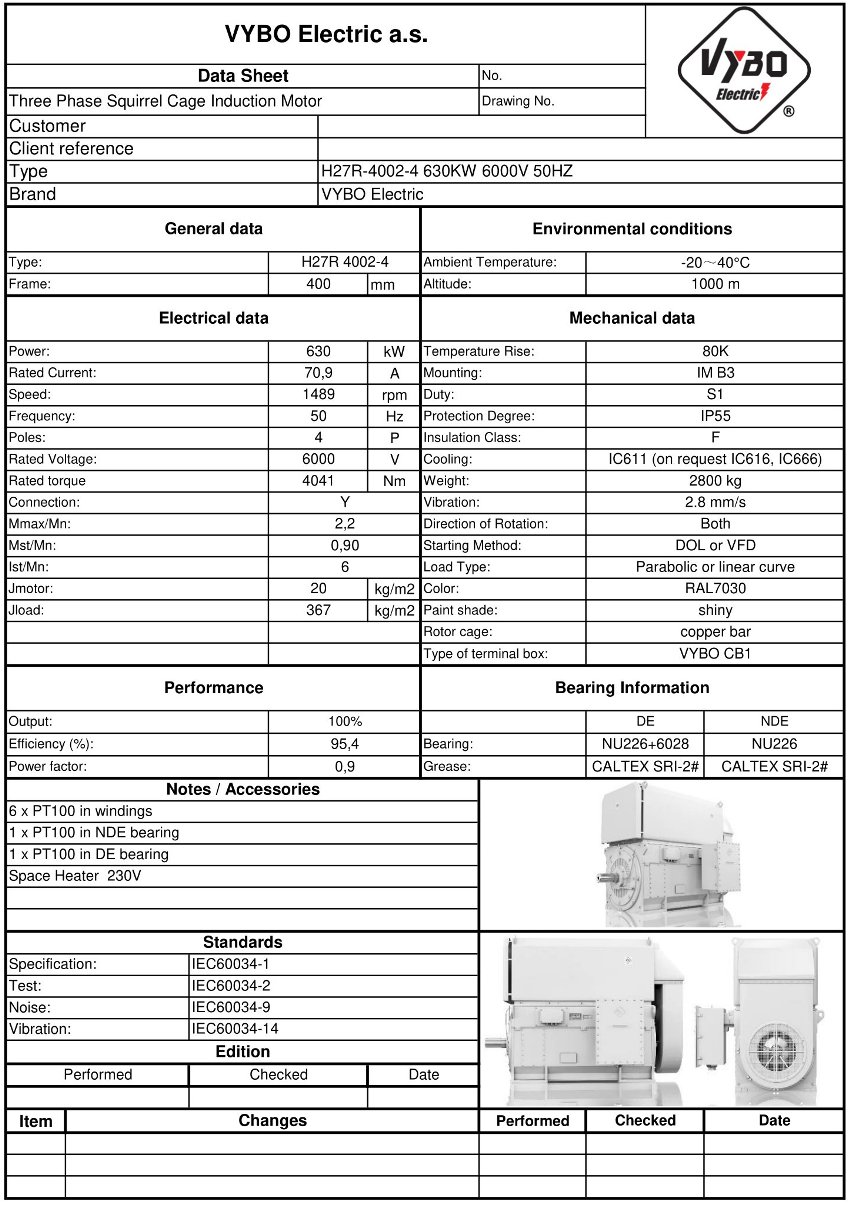

Technische Daten, die bei der Integration wichtig sind

Bei der Auslegung des Antriebs lohnt es sich, mit Werten zu arbeiten, die die komplette Baugruppe und nicht nur den Motor selbst beeinflussen. Eine Nenndrehzahl von 1489 U/min eignet sich für Anlagen, die einen stabilen Betriebsmodus um 1500 U/min benötigen, während das Nennmoment von 4041 Nm Reserve für Prozessspitzen bietet. Ein hoher Wirkungsgrad zusammen mit einem Leistungsfaktor von 0,9 vereinfacht die Auslegung der Stromversorgung und reduziert den Bedarf an zusätzlichen Kompensationsmaßnahmen.

Auch das Wärmemanagement des Motors ist in der Praxis bewährt. Die IC611-Luft-Luft-Kühlung hilft, den internen Kreislauf sauber zu halten, was in staubigen Anlagenumgebungen oder dort von Vorteil ist, wo eine aggressive Atmosphäre den Antrieb erreicht. Zusammen mit der VPI-Imprägnierung der Statorwicklung entsteht eine Lösung, die Vibrationen, Lastschwankungen und langen Serviceintervallen besser standhält.

Bestellung für Hochleistungsprojekte

Wenn Sie einen Antrieb für ein neues technologisches System oder einen Ersatz für ein bestehendes Hochspannungsaggregat benötigen, bietet H27R 4002-4-6 Parameter, die direkt in die Projektdokumentation sowie in die Auswahl von Schutz und Stromversorgung übernommen werden können. Kontaktieren Sie das VYBO-Electric-Team und bestellen Sie die Lösung noch heute, um Verfügbarkeit und einen schnellen Einsatz in der Produktion sicherzustellen.
