Hochspannungs-Elektromotor 500 kW, 2980 U/min, 6000 V, IC611, H27R 3554-2-6

Die Baureihe H27R-HD-Modular ist für Betriebe konzipiert, die eine zuverlässige Leistungsübertragung bei stabiler Energiebilanz benötigen. Das Modell H27R 3554-2-6 mit 500 kW Leistung und einer Nenndrehzahl von 2980 U/min eignet sich für Anwendungen, bei denen hohe Verfügbarkeit, präzise Reaktion auf Laständerungen und geringe Verluste im Dauerbetrieb vom Antrieb erwartet werden. Dieser Elektromotor mit 3000 U/min arbeitet mit einem Nennstrom von 57,2 A und einem Leistungsfaktor von 0,88, was die Auslegung von Stromversorgung und Schutz in industriellen elektrischen Systemen erleichtert.

Elektromotor mit 3000 U/min für den stabilen Betrieb leistungsstarker Linien

In Bereichen mit hoher Betriebsbelastung ist nicht nur die Leistung entscheidend, sondern auch, wie der Motor mit thermischer Belastung und verunreinigter Umgebung zurechtkommt. Die IC611 Luft-Luft-Kühlung hält den inneren Kühlkreislauf geschlossen, sodass die Luft im Motor von umgebendem Staub und aggressiven Atmosphären getrennt bleibt. In der Praxis erhöht dies die Einsatzmöglichkeiten in Metallurgie, Zementwerken, chemischer Produktion und Betrieben mit höherer Partikelkonzentration. Gleichzeitig hilft der IE4 Super-Premium-Wirkungsgrad, Energieverluste bei langfristigem Einsatz zu begrenzen und unterstützt die Wirtschaftlichkeit großer Antriebe ohne unnötige Verbrauchsschwankungen.

Für OEM-Hersteller technologischer Systeme sind auch wiederholbare Installation und vorhersehbares Anlaufverhalten wichtig. Das Rotorträgheitsmoment von 4,6 kg·m² und das Lastträgheitsmoment von 76,5 kg·m² bilden eine Grundlage für die Auslegung von Anlauf, Schutz und Drehmomentreserve. Das Anlaufmoment erreicht das 0,9-Fache des Nennmoments, das Kippmoment das 2,9-Fache des Nennmoments und der Anlaufstrom das 6,9-Fache des Nennstroms, sodass dieser Motor effektiv in Antriebe integriert werden kann, bei denen Anlaufbedingungen und Überstromschutz präzise dimensioniert werden müssen.

Konstruktionselemente für eine lange Lebensdauer bei 6000 V

Ein Hochspannungs-Elektromotor dieser Klasse basiert auf einem robusten 355-mm-Rahmen sowie Isolationsklasse F mit Erwärmungsklasse B, was die thermische Belastbarkeit unter Last unterstützt. Die VPI-Imprägnierung der Statorwicklung erhöht die Beständigkeit gegen Feuchtigkeit, Staub und Vibrationen und hilft der Wicklung, während langer Betriebszyklen stabil zu bleiben. 6317-C3-Lager auf DE- und NDE-Seite helfen, dynamische Belastungen in schweren Industrieanlagen zu bewältigen. In Kombination mit einer 6000-V-Stromversorgung ist dies eine Lösung für Antriebstechnik mit hohen Anforderungen an Verfügbarkeit und Wartungsdisziplin.

Typische Anwendungen im schweren Industriebetrieb

Der Einsatz dieses zweipoligen Elektromotors eignet sich überall dort, wo Leistung auf große technologische Systeme übertragen wird, die langfristige Stabilität und Widerstandsfähigkeit gegenüber der Umgebung erfordern. In der Praxis gehören dazu:

• Antriebe für Hauptprozessventilatoren im Energiesektor.
• Kompressorstationen für industrielle Gasverteilungssysteme.
• Gebläse und Absauganlagen in metallurgischen Hallen.
• Mühlen in Zement- und Rohstofflinien.
• Rohwasserpumpen in weitläufigen Wasserversorgungssystemen.
• Stahlwalzlinien mit hoher Drehmomentbelastung.
• Brecher und Zerkleinerungsanlagen im Bergbau und in der Mineralaufbereitung.
• Antriebe für Trommelförderer in Steinbrüchen und Bergbauumgebungen.
• Hauptmischeinheiten in der chemischen Industrie.
• Trocknungslinien im Dauerbetrieb.
• Absaug- und Filtersysteme in der Zellstoffproduktion.
• Antriebe für große Rührwerke in der Wasser- und Schlammbehandlung.
• Technologische Kompressionssysteme in petrochemischen Anlagen.
• Reserveantriebseinheiten für kritische Produktionsknoten.

Vorteile bei der Auslegung neuer Systeme und Modernisierung bestehender Linien

Bei der Auslegung neuer Baugruppen oder beim Austausch älterer Motoren ist es wichtig, Leistung, thermische Reserve und mechanische Haltbarkeit in einer zuverlässigen Einheit zu verbinden. H27R-HD-Modular bietet Spielraum für die Integration in große Schaltschränke und technologische Rahmen, während das Paketgewicht von 2400 kg der robusten Geräteklasse für den Industrieeinsatz entspricht. Durch die Kombination aus Wirkungsgrad, Kühlung und langlebiger Wicklung kann der Konstrukteur das Risiko ungeplanter Stillstände reduzieren und Serviceintervalle effektiver planen.

Wenn Sie einen leistungsstarken Antrieb für anspruchsvolle Betriebsbedingungen benötigen, bestellen Sie das Modell H27R 3554-2-6 vor dem geplanten Anlagenstillstand, um das Risiko einer verzögerten Inbetriebnahme zu minimieren.

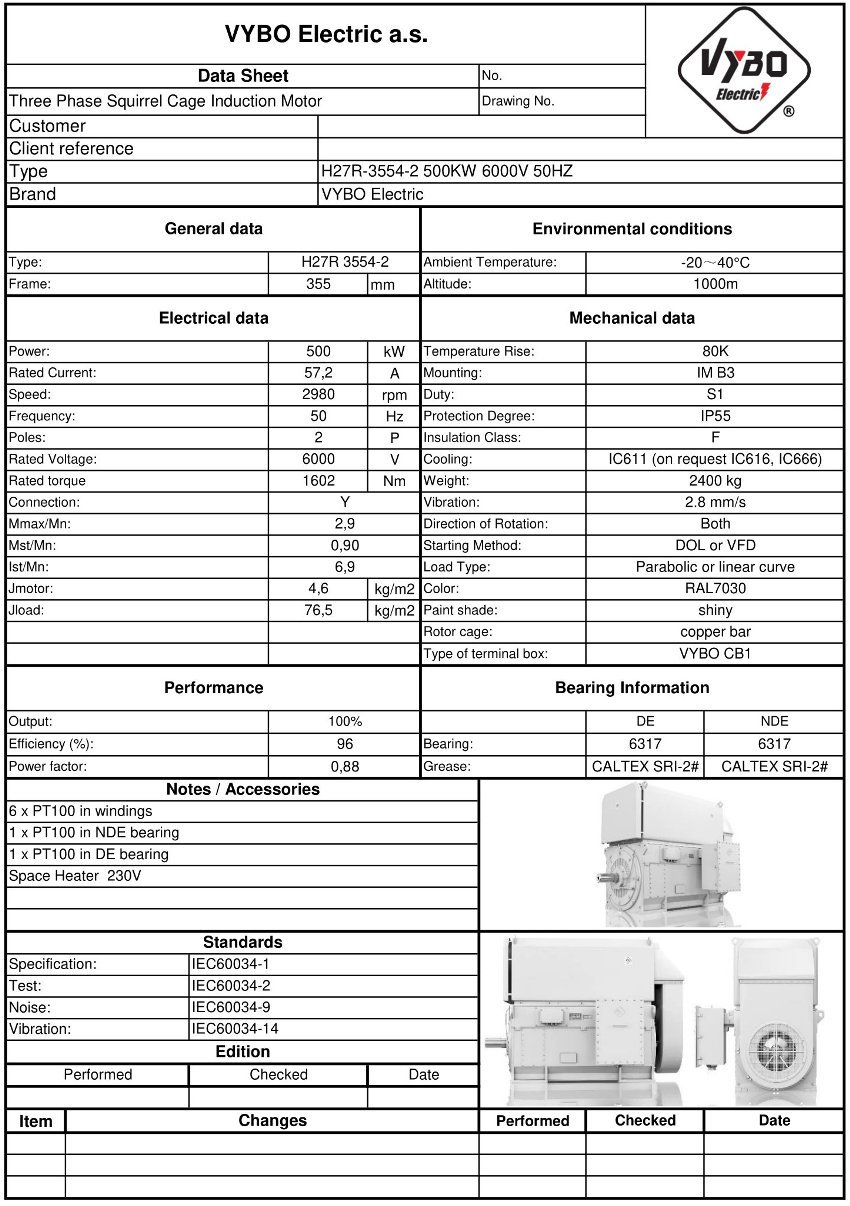

Technische Daten für eine präzise Auslegung der Stromversorgung

Bei der Auslegung von Schaltschrank, Schaltung und Schutz ist es entscheidend, mit präzisen Werten zu arbeiten. Das Nennmoment von 1602 Nm bietet ausreichende Unterstützung für große technologische Einheiten, und der Nennstrom von 57,2 A hilft, Leiter, Anlaufkomponenten und Schutz genauer zu dimensionieren. Diese Parameter sind besonders wichtig, wenn der Motor über lange Kabelwege angeschlossen ist oder in Systeme mit höheren Anforderungen an die Kompatibilität mit den Betriebsstandards des Werks eingebunden wird.

Für Ingenieure, die Serienproduktion oder Nachrüstungen betreuen, ist auch ein konstantes Verhalten unter langfristiger Belastung wichtig. H27R 3554-2-6 ist daher eine praktische Wahl für Anwendungen, bei denen Dauerbetrieb, hohe Ausnutzung der installierten Leistung und eine einfachere Planung des Energieverbrauchs erwartet werden.
