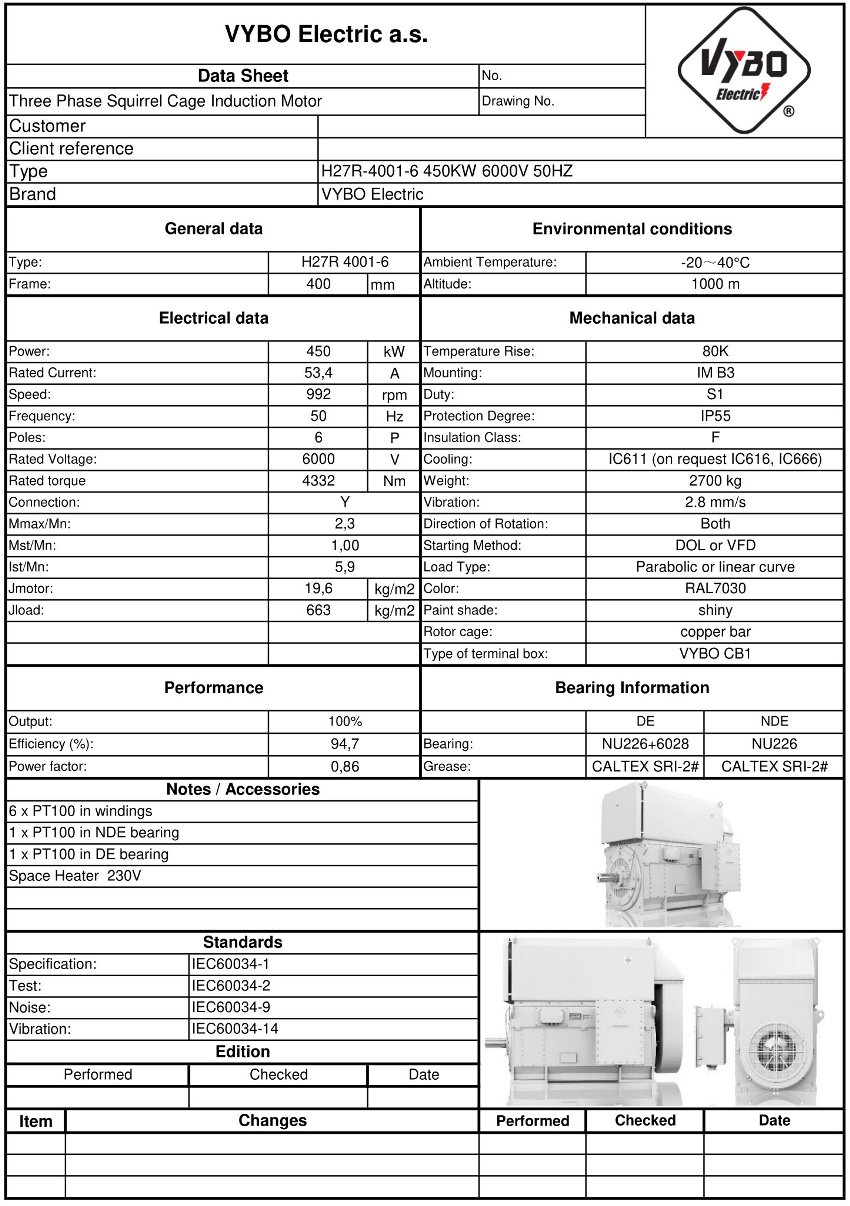

Drehstrommotor: H27R-4001-6 450KW 6000V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H27R 4001-6 |
| Nennleistung (kW) | 450 |
| Baugröße (mm) | 400 |
| Polzahl | 6 |
| Nenndrehzahl (rpm) | 992 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 6000 |
| Schaltung | Y |
| Nennstrom (A) | 53,4 |
| Wirkungsgrad bei 100 % Last (%) | 94,7 |
| Leistungsfaktor bei 100 % Last | 0,86 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 4332 |
| Anlaufdrehmomentverhältnis (LRT/RLT) | 1,00 |
| Kippmomentverhältnis (BDT/RLT) | 2,3 |
| Anlaufstromverhältnis (LRA/RLA) | 5,9 |
| Rotorträgheitsmoment (kg·m²) | 19,6 |
| Lastträgheitsmoment (kg·m²) | 663 |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC-Thermistor | |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingungen | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastcharakteristik | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC611 (auf Anfrage IC616, IC666) |
| Anlaufverfahren | DOL, VFD, Softstarter |
| Drehrichtung | Beide |
| Schwingungen (mm/s) | 2.8 |
| Rotorkäfig | Kupferrotorstäbe |
| Klemmenkastentyp | VYBO CB1-HV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenfinish | |
| Ungefähres Gewicht | 2700 kg |
| Farbe | RAL7030 |
| Lackausführung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6326-C3/6326-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
H27R 4001-6-6 ist ein 900-U/min-Elektromotor für Anwendungen, bei denen stabile Leistung, lange Lebensdauer und angemessene Betriebskosten entscheidend sind. Dieser Hochspannungs-Elektromotor mit 450 kW Leistung, 6000 V Spannung und einer Nenndrehzahl von 992 U/min erreicht einen Wirkungsgrad von 94,7 % und einen Leistungsfaktor von 0,86 und hilft damit, Energieverluste im Dauerbetrieb zu reduzieren. VYBO Electric bietet ihn als Lösung für moderne Antriebstechnik an, bei der zuverlässiger Betrieb und die Kontrolle der Gesamtkosten wichtig sind.
Geschweißter Stahlrahmen vereinfacht die Handhabung großer Einheiten
Die H27R-HD-Modular-Serie nutzt einen geschweißten Stahlrahmen, der hohe Steifigkeit mit einem günstigeren Gewicht im Vergleich zu herkömmlichem Gusseisen verbindet. Dies erleichtert Transport, Aufstellung und Ausrichtung innerhalb der technologischen Einheit und unterstützt zugleich die präzise Installation in Produktionslinien. Für Betreiber großer Fabriken ist dies sowohl beim Austausch von Maschinen als auch bei der Integration in neue Projekte ein praktischer Vorteil.
Geschlossene IC611-Kühlung erhöht die Robustheit in anspruchsvollen Umgebungen
H27R-HD-Modular-Motoren sind mit IC611-Luft-Luft-Kühlung ausgestattet, die einen sauberen internen Kreislauf aufrechterhält und die Eignung für staubige oder korrosive Umgebungen verbessert. Das geschlossene Konzept hilft, aktive Motorkomponenten vor Verunreinigungen zu schützen und stabilisiert die thermischen Bedingungen unter Langzeitbelastung. In Industriebetrieben mit höheren Anforderungen an die Sauberkeit der Umgebungsluft ist dies bei gleichzeitig hoher Zuverlässigkeit ein wesentlicher Vorteil.
Kupferrotorkäfig unterstützt effiziente Energieübertragung
Der Rotor-Käfig aus Kupferband reduziert elektrische Verluste und hilft, die thermische Beständigkeit bei wiederholten Betriebszyklen zu erhalten. Zusammen mit der mittels VPI-Technologie imprägnierten Statorwicklung trägt er auch unter längerer Belastung zu stabiler Leistung bei. Für einen Drehstrom-Elektromotor im anspruchsvollen Industrieeinsatz ist dies eine wichtige Grundlage für lange Lebensdauer und konstante Parameter.
Parameter für zuverlässigen Anlauf und Antriebsschutz
Ein Nennstrom von 53,4 A, ein Nenndrehmoment von 4332 Nm, ein Anlaufmoment beim 1-Fachen des Nenndrehmoments, ein Kippmoment beim 2,3-Fachen des Nenndrehmoments und ein Anlaufstrom beim 5,9-Fachen des Nennstroms geben Konstrukteuren eine Grundlage für die Auslegung von Stromversorgung, Schutz und mechanischer Reserve. Solche Daten werden von OEM-Herstellern großer technologischer Einheiten ebenso geschätzt wie von Serviceteams, die ein vorhersehbares Verhalten beim Anlauf benötigen. Die Konstruktion verwendet Isolationsklasse F, Temperaturanstiegsklasse B, Lager 6326-C3 auf DE- und NDE-Seite, ein Rotorträgheitsmoment von 19,6 kg·m² und ein Lastträgheitsmoment von 663,0 kg·m².
Typische Industrieanwendungen
- Zementmühlen und Hilfsantriebe für Brecher.
- Ventilatoren für Verbrennungs- und Filtrationslinien.
- Kompressoreinheiten für Prozessluft.
- Pumpen für Kältemittel- und Prozesskreisläufe.
- Pumpen für betriebliche Wasserwirtschaftssysteme.
- Bandförderer in Rohstoffbetrieben.
- Walzlinien in metallurgischen Werken.
- Mühlen für die Erzaufbereitung.
- Abluftventilatoren in Energieerzeugungseinheiten.
- Misch- und Homogenisierungsanlagen.
- Brechaggregate in der Steinverarbeitung.
- Granulierlinien in der chemischen Industrie.
- Extruder für Gummi- und Kunststofftechnologien.
- Prozessrührwerke in der Papierindustrie.
Lösung für langen Betrieb mit niedrigeren Kosten
Der H27R 4001-6-6 mit einem Paketgewicht von 2700 kg ist für anspruchsvolle Projekte vorbereitet, bei denen jeder Betriebstag zählt. Dank der Kombination aus geschweißtem Stahlrahmen, geschlossener IC611-Kühlung und Kupferrotorkäfig eignet er sich für Kunden, die stabile Leistung, einfachere Integration und langfristige Wirtschaftlichkeit suchen. Nutzen Sie das Angebot und wählen Sie eine Lösung, die den zuverlässigen Betrieb Ihrer Technologie ohne unnötige Stillstände unterstützt.
