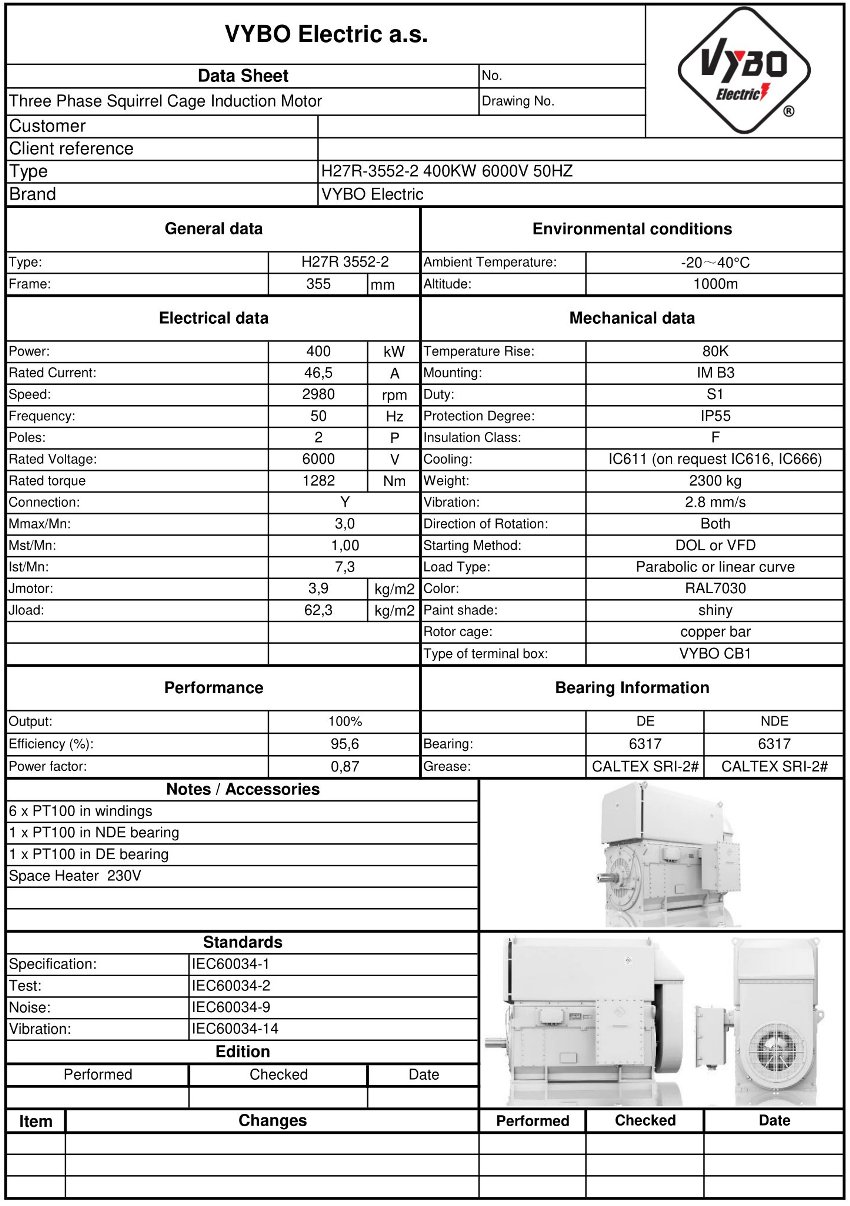

Drehstrommotor: H27R-3552-2 400KW 6000V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H27R 3552-2 |
| Nennleistung (kW) | 400 |
| Baugröße (mm) | 355 |
| Polzahl | 2 |
| Nenndrehzahl (rpm) | 2980 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 6000 |
| Schaltung | Y |
| Nennstrom (A) | 46,5 |
| Wirkungsgrad bei 100 % Last (%) | 95,6 |
| Leistungsfaktor bei 100 % Last | 0,87 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 1282 |
| Anlaufdrehmomentverhältnis (LRT/RLT) | 1,00 |
| Kippmomentverhältnis (BDT/RLT) | 3,0 |
| Anlaufstromverhältnis (LRA/RLA) | 7,3 |
| Rotorträgheitsmoment (kg·m²) | 3,9 |
| Lastträgheitsmoment (kg·m²) | 62,3 |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC-Thermistor | |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingungen | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastcharakteristik | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC611 (auf Anfrage IC616, IC666) |
| Anlaufverfahren | DOL, VFD, Softstarter |
| Drehrichtung | Beide |
| Schwingungen (mm/s) | 2.8 |
| Rotorkäfig | Kupferrotorstäbe |
| Klemmenkastentyp | VYBO CB1-HV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenfinish | |
| Ungefähres Gewicht | 2300 kg |
| Farbe | RAL7030 |
| Lackausführung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6317-C3/6317-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
Der Elektromotor H27R 3552-2-6 mit einer Leistung von 400 kW ist für Betriebe ausgelegt, in denen stabile Leistung, niedriger Energieverbrauch und langfristige Zuverlässigkeit entscheidend sind. Dieser Elektromotor mit 2900 U/min arbeitet mit einer Nenndrehzahl von 2980 U/min, einem Nennstrom von 46,5 A, einem Wirkungsgrad von 95,6 % und einem Leistungsfaktor von 0,87 und trägt so dazu bei, Betriebsverluste bei der Dauerbelastung von Produktionslinien und technologischen Systemen zu reduzieren.
Höherer Wirkungsgrad bei langen Produktionszyklen
Der hohe IE4-Wirkungsgrad unterstützt einen wirtschaftlichen Dauerbetrieb, was besonders bei Anwendungen mit vielen Starts, langen Laufzeiten und steigenden Anforderungen an die Energiebilanz wichtig ist. H27R 3552-2-6 eignet sich für industrielle Hochspannungsantriebe, bei denen eine präzise Leistungsübertragung, ein stabiles Drehmoment von 1282 Nm und ausreichende Reserve für Anlauf und Laständerungen erwartet werden.
Der geschweißte Stahlrahmen bietet hohe strukturelle Steifigkeit und vereinfacht zugleich die Handhabung beim Transport und Einbau größerer Motoren in technologische Baugruppen. Ein Drehstrom-Elektromotor dieser Klasse eignet sich daher für Systeme, bei denen neben der Effizienz auch Servicezugänglichkeit und vorhersehbares Verhalten unter langfristiger Belastung wichtig sind.
Sichererer Anlauf und Kontrolle des thermischen Betriebs
Bei der Auslegung von Anlauf und Schutz profitieren Ingenieure auch von einem Anlaufdrehmoment in Höhe des 1-Fachen des Nenndrehmoments, einem Kippmoment in Höhe des 3-Fachen des Nenndrehmoments und einem Anlaufstrom in Höhe des 7,3-Fachen des Nennstroms. Diese Werte ermöglichen die richtige Auswahl der Stromversorgung, der Schutzkomponenten und der Drehmomentreserve für schwere Anläufe, insbesondere wenn der Motor Teil dynamisch belasteter technologischer Systeme ist.
Standardmäßiger Wärmeschutz und Überwachung erhöhen die Betriebssicherheit im Dauerbetrieb, da der Motor für die Überwachung des Zustands von Wicklungen und Lagern sowie der Bedingungen vorbereitet ist, die die Lebensdauer des Antriebs beeinflussen können. Isolationsklasse F, Erwärmungsklasse B und 6317-C3-Lager auf der DE- und NDE-Seite unterstützen einen zuverlässigen Betrieb auch bei höherer thermischer Belastung.
Präzise Dimensionierung für große technologische Systeme
Das Modell H27R 3552-2-6 arbeitet mit einem Rotorträgheitsmoment von 3,9 kg·m² und einem Lastträgheitsmoment von 62,3 kg·m², was die Auslegung des Anlaufs und die Abstimmung mit Steuerungs- und Betriebsanforderungen vereinfacht. Es eignet sich überall dort, wo ein präziser und robuster zweipoliger Elektromotor mit stabiler Leistung für den langfristigen Einsatz benötigt wird. VYBO Electric liefert eine technische Lösung mit Schwerpunkt auf Servicebereitschaft und industrieller Praxis.
Typische praktische Anwendungen
Der Motor wird in folgenden Bereichen eingesetzt:
- Hauptpumpen für Kühlkreisläufe im Energiesektor.
- Prozessventilatoren in metallurgischen und chemischen Anlagen.
- Kompressorstationen im Dauerbetrieb.
- Brecher und Mühlen in der Bergbauindustrie.
- Extruder und Mischer in der großvolumigen Kunststoffproduktion.
- Förderantriebe in umfangreichen Produktionslinien.
- Antriebseinheiten für technologische Systeme von OEM-Herstellern.
Eine Lösung für zuverlässige Lieferung in die Produktion
Ein Verpackungsgewicht von 2300 kg und die robuste Konstruktion sind bei der Planung von Logistik, Unterstützung und Installation in Rahmen technologischer Baugruppen zu berücksichtigen. Wenn Sie einen Motor für stabile Leistung, lange Lebensdauer und sinnvolle Betriebskosten benötigen, kontaktieren Sie uns für ein Angebot und die technische Bestätigung der Eignung.
