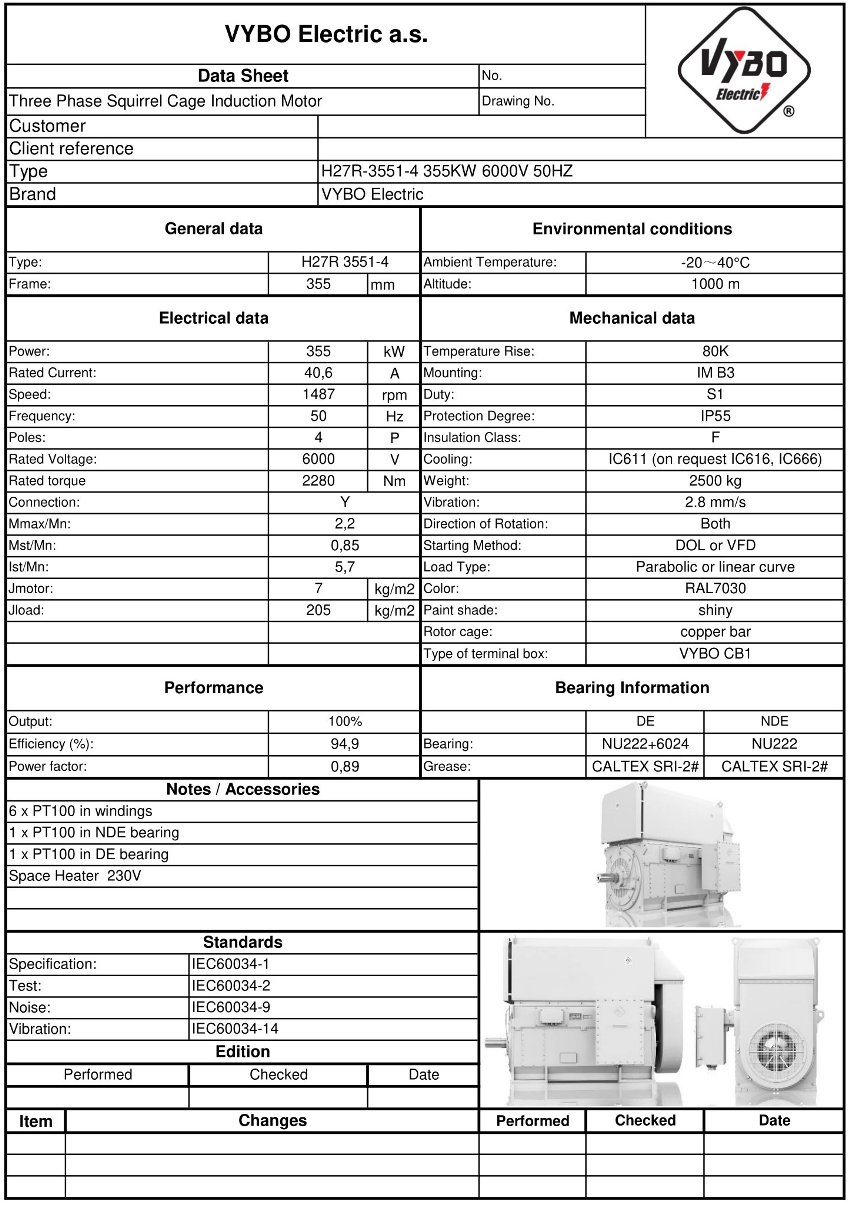

Drehstrommotor: H27R-3551-4 355KW 6000V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H27R 3551-4 |
| Nennleistung (kW) | 355 |
| Baugröße (mm) | 355 |
| Polzahl | 4 |
| Nenndrehzahl (rpm) | 1487 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 6000 |
| Schaltung | Y |
| Nennstrom (A) | 40,6 |
| Wirkungsgrad bei 100 % Last (%) | 94,9 |
| Leistungsfaktor bei 100 % Last | 0,89 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 2280 |
| Anlaufdrehmomentverhältnis (LRT/RLT) | 0,85 |
| Kippmomentverhältnis (BDT/RLT) | 2,2 |
| Anlaufstromverhältnis (LRA/RLA) | 5,7 |
| Rotorträgheitsmoment (kg·m²) | 7 |
| Lastträgheitsmoment (kg·m²) | 205 |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC-Thermistor | |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingungen | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastcharakteristik | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC611 (auf Anfrage IC616, IC666) |
| Anlaufverfahren | DOL, VFD, Softstarter |
| Drehrichtung | Beide |
| Schwingungen (mm/s) | 2.8 |
| Rotorkäfig | Kupferrotorstäbe |
| Klemmenkastentyp | VYBO CB1-HV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenfinish | |
| Ungefähres Gewicht | 2500 kg |
| Farbe | RAL7030 |
| Lackausführung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6322-C3/6322-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
Geringere Betriebsverluste, stabiler Betrieb unter hoher Belastung und eine bessere Kapitalrendite sind Gründe, warum dieser 1400-U/min-Elektromotor in anspruchsvollen Produktionssystemen eingesetzt wird. Das Modell H27R 3551-4-6 mit einer Leistung von 355 kW ist für Anwendungen ausgelegt, bei denen vom Antrieb langfristige Effizienz, zuverlässige Drehmomentübertragung und vernünftige Energiekosten im Dauerbetrieb erwartet werden.
IE4-Effizienz reduziert Energieverluste in großen Antrieben
IE4 Super Premium Effizienz bedeutet in der Praxis, dass der Motor die zugeführte elektrische Energie wirksamer in mechanische Arbeit umwandelt und weniger davon als Wärme verliert. In großen technologischen Systemen macht sich dies besonders bei langen Betriebszyklen bemerkbar, bei denen jeder Prozentpunkt Wirkungsgrad sich im Verbrauch und in einer geringeren thermischen Belastung der umliegenden Ausrüstung widerspiegelt. Dieser Drehstrom-Elektromotor trägt daher zu wirtschaftlichem Betrieb bei, auch wenn der Leistungsbedarf dauerhaft hoch bleibt.
Geschweißter Stahlrahmen vereinfacht die Handhabung und erhält präzise Geometrie
Die Konstruktion mit einem geschweißten Stahlrahmen bietet hohe Steifigkeit bei einer leichteren Lösung als Gusseisenkonstruktionen, was Konstrukteure und Montageteams beim Transport und Positionieren großer Einheiten schätzen. Ein Paketgewicht von 2500 kg erfordert sorgfältige Handhabung, doch der steife Rahmen hilft, Montagegenauigkeit und mechanische Stabilität auch in Betrieben mit Vibrationen oder häufigen Starts zu erhalten.
Standardmäßiger thermischer Schutz und Überwachung erhöhen die Betriebssicherheit
Bei Hochleistungs-Hochspannungsmotoren ist es wichtig, den Zustand sowohl der Wicklung als auch der Lager zu überwachen, daher ist die Lösung für standardmäßigen thermischen Schutz und Überwachung vorbereitet. In der Praxis wird dies durch PT100-Sensoren in Wicklung und Lagern, PTC-Thermistoren und eine 230-V-Stillstandsheizung unterstützt, wodurch das Risiko eines Kaltstarts nach Stillstand verringert und die Temperaturbedingungen rechtzeitig überwacht werden können. Isolationsklasse F zusammen mit Erwärmungsklasse B bietet Serviceteams eine solide Grundlage für die sichere Dimensionierung des Schutzes und die Integration in nachgelagerte Automatisierung. DE-Lager 6322-C3 und NDE-Lager 6322-C3 unterstützen die Rotationsstabilität unter Dauerbelastung.
H27R 3551-4-6 eignet sich für große technologische Systeme
Für OEM-Hersteller und Anlagenbetreiber ist wichtig, dass der Motor die Last ohne unnötige Kompromisse bei der Dimensionierung bewältigt. Nennstrom 40,6 A, Nennmoment 2280 Nm, Leistungsfaktor 0,89 und Wirkungsgrad 94,9 % bilden eine Kombination, die sich für die Auslegung von Stromversorgung, Schaltschränken und Schutzkomponenten eignet. Das Rotorträgheitsmoment von 7,0 kg·m² und das Lastträgheitsmoment von 205,0 kg·m² müssen beim Anlauf berücksichtigt werden, insbesondere wenn der Antrieb mit häufigen Starts, langer Beschleunigung oder Lastwechseln betrieben werden soll. Bei der Anlaufauslegung müssen ein Anlaufmoment von 0,85-fachem Nennmoment, ein Kippmoment von 2,2-fachem Nennmoment und ein Anlaufstrom von 5,7-fachem Nennstrom berücksichtigt werden. Der Wert 6000 V entspricht außerdem dem Einsatz in anspruchsvollen Energiesystemen, bei denen eine präzise Abstimmung mit dem nachgeschalteten Hochspannungsverteilnetz erwartet wird.
Typische industrielle Anwendungen
- Hauptkompressorstationen in der chemischen und petrochemischen Industrie.
- Große Pumpeneinheiten für Wasseraufbereitungsanlagen und Kühlkreisläufe.
- Belüftungs- und Absaugsysteme für metallurgische Betriebe.
- Mühlen und Brecher in der Rohstoffverarbeitung und Bergbautechnik.
- Antriebe von Förderlinien in der Schwerproduktionslogistik.
- Maschinenbaugruppen für Papier- und Zellstofflinien.
- Technologische Systeme für Energieerzeugung und Hilfsbetriebe von Kraftwerken.
Warum Industrieprojekte diesen vierpoligen Elektromotor wählen
Dieser vierpolige Elektromotor bietet ein ausgewogenes Verhältnis aus Leistung, Wirkungsgrad und robuster Konstruktion für den langfristigen Einsatz in Produktionsanlagen. Dank der Bezeichnung H27R 3551-4-6 und der Produktunterstützung von VYBO Electric lässt er sich leichter in Projekte integrieren, die Zuverlässigkeit im Dauerbetrieb, verfügbaren Service und klare technische Kontinuität für nachfolgende Projektphasen erfordern.
Leistungsfähig, wenn sowohl Leistung als auch Zuverlässigkeit entscheidend sind
Wenn Sie einen Motor für stark belastete Technologien mit Schwerpunkt auf Energieeffizienz, mechanischer Steifigkeit und Bereitschaft zur Überwachung auswählen müssen, ist dieses Modell ein geeigneter Kandidat unter modernen Hochspannungs-Elektromotoren. Kontaktieren Sie uns für ein Angebot, technische Feinabstimmung oder Projektberatung.
