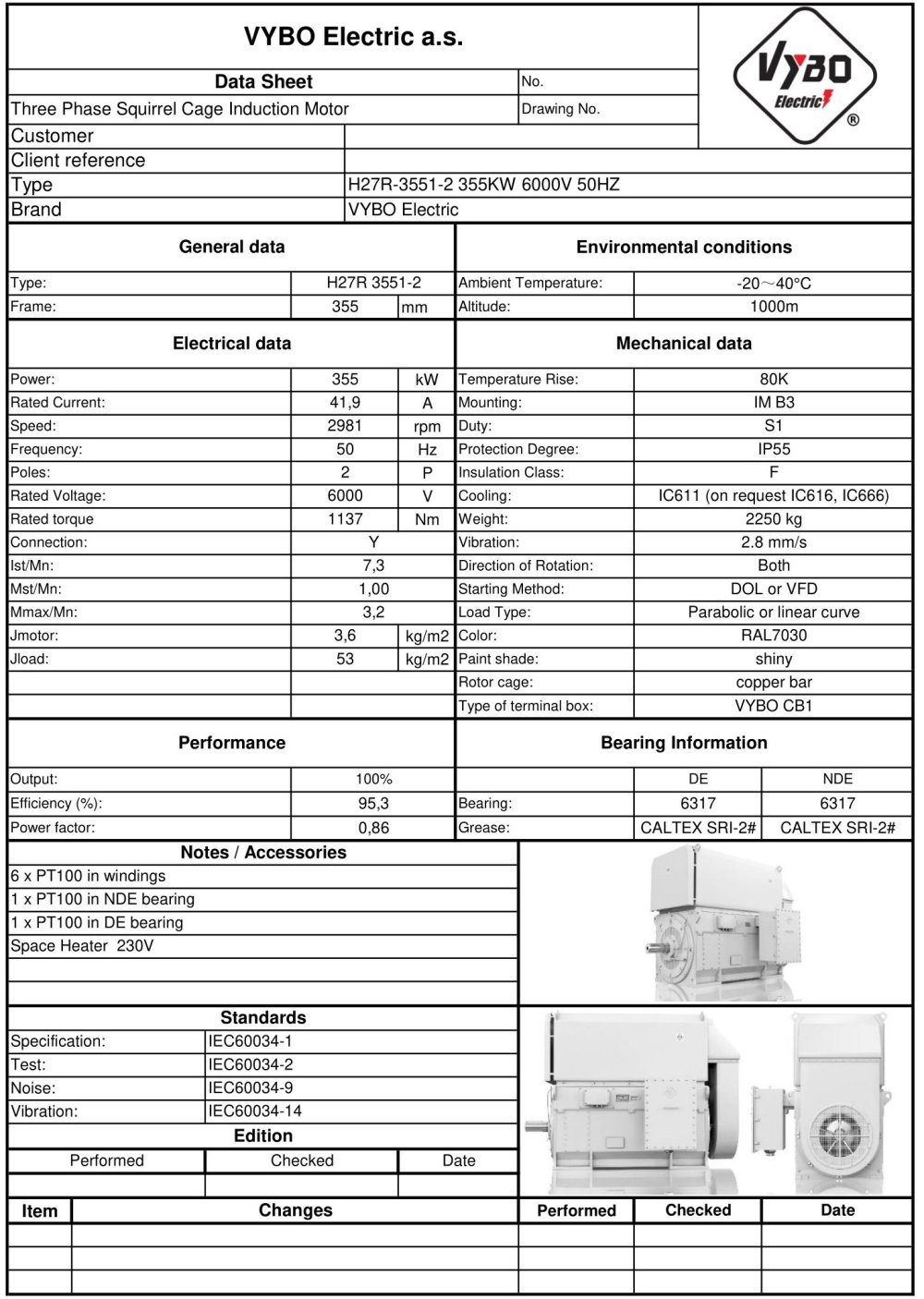

Drehstrommotor: H27R-3551-2 355KW 6000V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H27R 3551-2 |
| Nennleistung (kW) | 355 |
| Baugröße (mm) | 355 |
| Polzahl | 2 |
| Nenndrehzahl (rpm) | 2981 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 6000 |
| Schaltung | Y |
| Nennstrom (A) | 41,9 |
| Wirkungsgrad bei 100 % Last (%) | 95,3 |
| Leistungsfaktor bei 100 % Last | 0,86 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 1137 |
| Anlaufdrehmomentverhältnis (LRT/RLT) | 1,00 |
| Kippmomentverhältnis (BDT/RLT) | 3,2 |
| Anlaufstromverhältnis (LRA/RLA) | 7,3 |
| Rotorträgheitsmoment (kg·m²) | 3,6 |
| Lastträgheitsmoment (kg·m²) | 53 |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC-Thermistor | |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingungen | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastcharakteristik | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC611 (auf Anfrage IC616, IC666) |
| Anlaufverfahren | DOL, VFD, Softstarter |
| Drehrichtung | Beide |
| Schwingungen (mm/s) | 2.8 |
| Rotorkäfig | Kupferrotorstäbe |
| Klemmenkastentyp | VYBO CB1-HV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenfinish | |
| Ungefähres Gewicht | 2250 kg |
| Farbe | RAL7030 |
| Lackausführung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6317-C3/6317-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
H27R 3551-2-6 wurde entwickelt, um Energieverluste in großen Antrieben zu reduzieren und gleichzeitig eine stabile Leistung im Dauerbetrieb zu gewährleisten. Diese leistungsstarke Maschine mit 355 kW, einer Versorgungsspannung von 6000 V und einer Nenndrehzahl von 2981 U/min gehört zu einer Klasse, in der vom Motor ein hoher Wirkungsgrad, eine präzise Drehmomentreserve und langfristige Zuverlässigkeit erwartet werden. In der Praxis unterstützt die Energieeffizienz auch Betriebe mit einer hohen Zahl an Betriebsstunden.
Kühlung, die den Motor auch bei staubigem Betrieb schützt
Der geschlossene Kühlkreislauf mit einem IC611-Wärmetauscher hält die Luft im Motor sauber, sodass die Konstruktion staubige, feuchte und korrosive Bedingungen besser bewältigt. In Verbindung mit IE4 Super Premium Effizienz trägt dies zur Senkung der Betriebskosten bei, ohne die Belastbarkeit zu beeinträchtigen. Dieser 2-polige Elektromotor eignet sich daher überall dort, wo eine lange Lebensdauer, stabiler Betrieb und die Kontrolle thermischer Verluste entscheidend sind.
- Die Leistung von 355 kW unterstützt hoch belastete Pumpen, Ventilatoren und technologische Anlagen.
- Der Nennstrom von 41,9 A vereinfacht die Auslegung der Stromversorgung und des Schutzes im Schaltschrank.
- Das Nenndrehmoment von 1137 Nm bietet ausreichende Reserve für Anlauf und Laständerungen.
- Das Anlaufdrehmoment erreicht das 1-Fache des Nenndrehmoments, das Kippmoment das 3,2-Fache des Nenndrehmoments und der Anlaufstrom das 7,3-Fache des Nennstroms, was bei der Auslegung von Anlauf und Schutz wichtig ist.
- Das Rotorträgheitsmoment von 3,6 kg·m² und das Lastträgheitsmoment von 53,0 kg·m² helfen bei der Beurteilung der Dynamik der gesamten Einheit.
- 6317-C3-Lager auf der DE- und NDE-Seite erhöhen die Eignung für langfristige Belastung.
VPI-Imprägnierung erhöht die Lebensdauer der Wicklung
Die VPI-Imprägnierung der Statorwicklung erhöht die Beständigkeit gegen Feuchtigkeit, Staub und Vibrationen, was für Antriebe mit höherer Belastung und häufigen Starts wichtig ist. Isolationsklasse F zusammen mit Erwärmungsklasse B unterstützt eine sichere thermische Reserve bei anspruchsvollen Betriebsarten. Das Verpackungsgewicht von 2250 kg muss bei Handhabung, Transport und Einbau in die technologische Anlage berücksichtigt werden.
Geeignet für große technologische Systeme und OEM-Baugruppen
Das Modell H27R 3551-2-6 eignet sich für Zementproduktionslinien, metallurgische Anlagen, Kompressorstationen, Rohwasser-Pumpsysteme, Kühltürme, Brecher, Mischsysteme, Förderlinien und Hilfsantriebe im Energiesektor. Seine Konstruktion unterstützt den langfristigen Einsatz überall dort, wo hohe Zuverlässigkeit, präzise dimensionierter Anlauf und kontrollierter Betrieb bei 355 kW erwartet werden. Für die Auslegung großer Baugruppen ist es eine Lösung, die die Integration sowohl in standardisierte als auch kundenspezifische Anwendungen vereinfacht.
