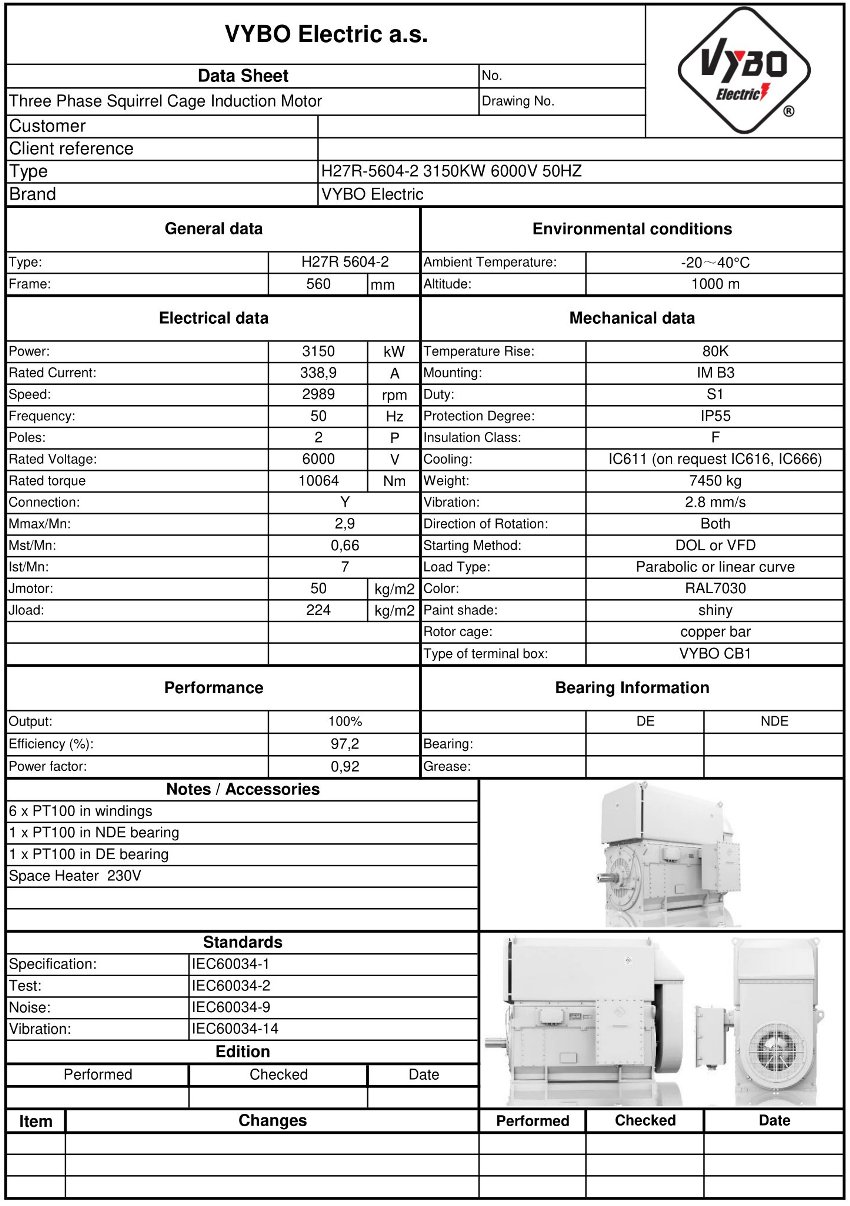

Drehstrommotor: H27R-5604-2 3150KW 6000V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H27R 5604-2 |
| Nennleistung (kW) | 3150 |
| Baugröße (mm) | 560 |
| Polzahl | 2 |
| Nenndrehzahl (rpm) | 2989 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 6000 |
| Schaltung | Y |
| Nennstrom (A) | 338,9 |
| Wirkungsgrad bei 100 % Last (%) | 97,2 |
| Leistungsfaktor bei 100 % Last | 0,92 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 10064 |
| Anlaufdrehmomentverhältnis (LRT/RLT) | 0,66 |
| Kippmomentverhältnis (BDT/RLT) | 2,9 |
| Anlaufstromverhältnis (LRA/RLA) | 7 |
| Rotorträgheitsmoment (kg·m²) | 50 |
| Lastträgheitsmoment (kg·m²) | 224 |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC-Thermistor | |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingungen | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastcharakteristik | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC611 (auf Anfrage IC616, IC666) |
| Anlaufverfahren | DOL, VFD, Softstarter |
| Drehrichtung | Beide |
| Schwingungen (mm/s) | 2.8 |
| Rotorkäfig | Kupferrotorstäbe |
| Klemmenkastentyp | VYBO CB1-HV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenfinish | |
| Ungefähres Gewicht | 7450 kg |
| Farbe | RAL7030 |
| Lackausführung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | Auf Anfrage/Auf Anfrage |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
Die Ausführung H27R 5604-2-6 ist für schwere Antriebe bestimmt, bei denen eine stabile Leistung von 3150 kW, hohe Betriebssicherheit und geringe Verluste unter langfristiger Belastung entscheidend sind. Dieser 3000-U/min-Elektromotor arbeitet mit einem Nennstrom von 338,9 A, erreicht einen Wirkungsgrad von 97,2 % und einen Leistungsfaktor von 0,92 und eignet sich damit sehr gut für Anwendungen mit Schwerpunkt auf Energieeffizienz und Kontrolle der Betriebskosten.
IC611-Kühlung hält das Motorinnere sauberer
Der geschlossene Kühlkreislauf mit IC611-Wärmetauscher hilft, die Luft im Motor von der Umgebung zu trennen, wodurch die Einsatzfähigkeit in staubigen, feuchten und korrosiven Betrieben steigt. In Kombination mit IE4 Super Premium Effizienz werden Energieverluste in einem Hochleistungsantrieb reduziert, und der Motor hält seine Parameter unter Dauerbelastung wirksamer aufrecht. Die VPI-Imprägnierung der Statorwicklung trägt ebenfalls zu höherer Beständigkeit gegen Vibrationen, Staub und Feuchtigkeit bei.
- Eine Wellenhöhe von 560 mm unterstützt den Einsatz in robusten Installationen mit großer mechanischer Reserve.
- Ein Nennmoment von 10064 Nm unterstützt das Anfahren und Stabilisieren anspruchsvoller technologischer Systeme.
- Das Rotorträgheitsmoment von 50,0 kg·m² und das Lastträgheitsmoment von 224,0 kg·m² sind wichtig bei der Auslegung von Anlauf und Schutz des Antriebs.
- Das Anlaufmoment erreicht das 0,66-Fache des Nennmoments, das Kippmoment das 2,9-Fache des Nennmoments und der Anlaufstrom das 7-Fache des Nennstroms.
- Isolationsklasse F und Erwärmungsklasse B unterstützen langfristige Belastung im industriellen Betrieb.
Industrieller Einsatz in Energieerzeugung und Schwerproduktion
Das Modell H27R 5604-2-6 eignet sich für Druckluftstationen, große Pumpeneinheiten, Ofenlüfter, Absaugsysteme, Rührwerke in der chemischen Produktion, Erzförderer, Brecher, Mühlen, Extruder, Hochleistungsmischer, Walzlinien, Hilfsantriebe von Turbinen, Entschwefelungsanlagen und Kühltürme. In diesen Betrieben wird auch die Möglichkeit einer 6000-V-Versorgung geschätzt, da sie die Integration in Hochspannungsverteilnetze erleichtert.
Mechanische Integration und Servicesicherheit
Sowohl DE- als auch NDE-Lager sind auf Anfrage erhältlich, was die Anpassung des Motors an den jeweiligen Betrieb und die Servicestrategie vereinfacht. Ein Paketgewicht von 7450 kg spiegelt die robuste Konstruktion wider, die für anspruchsvolle Projekte hinsichtlich Handhabung und Installation vorgesehen ist. Wenn Sie einen Motor für kontinuierliche Prozesse mit Schwerpunkt auf Wirkungsgradreserve, zuverlässiger Kühlung und langer Wicklungslebensdauer benötigen, bestellen Sie H27R 5604-2-6 jetzt, um ohne unnötige Verzögerung eine geeignete Lösung für die nächste Produktionsstufe zu erhalten.
Technische Parameter für die Antriebsauslegung
Für die präzise Dimensionierung von Anschluss und Schutz bleiben folgende Werte wesentlich: Leistung 3150 kW, Spannung 6000 V, Nenndrehzahl 2989 U/min, Nennstrom 338,9 A, Wirkungsgrad 97,2 %, Leistungsfaktor 0,92, Drehmoment 10064 Nm, Rotorträgheitsmoment 50,0 kg·m² und Lastträgheitsmoment 224,0 kg·m². In der Praxis ist dies ein Hochspannungs-Elektromotor, der für große technologische Systeme mit hohen Anforderungen an Verfügbarkeit und Stabilität vorbereitet ist.
