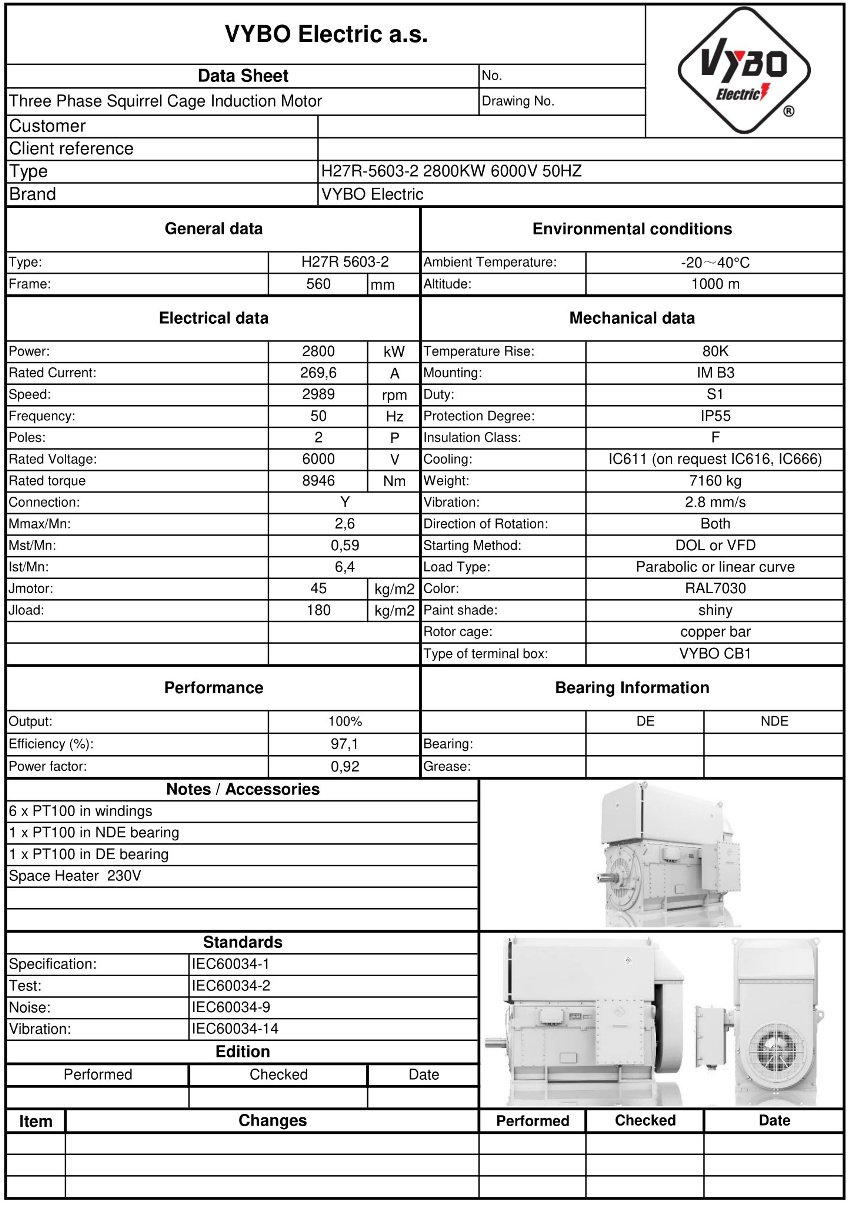

Hochspannungs-Elektromotor 2800 kW, 2989 U/min, 6000 V, IC611, H27R 5603-2-6

H27R 5603-2-6 bietet einen 2900-U/min-Elektromotor für Betriebe, die hohe Leistung, stabile Drehzahl und niedrigere Kosten über einen langen Lebenszyklus benötigen. Dieser Hochspannungs-Elektromotor mit einer Leistung von 2800 kW und einer Spannung von 6000 V ist für den schweren Einsatz in Energieerzeugung, Fertigung und Prozesstechnologien ausgelegt, wo ein zuverlässiger Betrieb bei einer Nenndrehzahl von 2989 U/min und einem Wirkungsgrad von 97,1 % entscheidend ist.

Die Konstruktion basiert auf einem geschweißten Stahlrahmen, der hohe Steifigkeit mit einfacherer Handhabung beim Transport und bei der Installation großer Maschinen verbindet. Das geschlossene System der IC611-Luft-Luft-Kühlung hilft, den Motorinnenraum sauber zu halten, was in staubigen oder korrosiven Umgebungen praktisch ist. Für den Betreiber bedeutet dies stabilere Bedingungen für die Antriebstechnik und eine bessere Eignung des Motors für langfristige Belastung.

Anlauf- und Betriebsverhältnisse sind ebenfalls wichtig für die Antriebsauslegung. Ein Nennstrom von 301,6 A, ein Leistungsfaktor von 0,92 und ein Nennmoment von 8946 Nm bilden eine solide Grundlage für die Dimensionierung von Stromversorgung und Schutz. Beim Anlauf sollten ein Anlaufmoment von 0,59-fachem Nennmoment, ein Kippmoment von 2,6-fachem Nennmoment und ein Anlaufstrom von 6,4-fachem Nennstrom berücksichtigt werden. In der Praxis unterstützt dies die präzisere Auswahl von Schaltschrank, Schaltgeräten und Überstromschutz für große Industrieanlagen.

Leistung und Wirkungsgrad unterstützen niedrigere Betriebskosten

Im industriellen Dauerbetrieb ist nicht nur die Leistung entscheidend, sondern auch, wie viel Energie der Motor in Nutzarbeit umwandelt. Ein Wirkungsgrad von 97,1 % hilft, Verluste während langer Betriebszyklen zu begrenzen, was für stark ausgelastete Antriebe wichtig ist. Isolationsklasse F in Kombination mit Erwärmungsklasse B erhöht die Reserve für stabilen Betrieb unter anspruchsvoller thermischer Belastung. Dieser Drehstrom-Elektromotor eignet sich daher überall dort, wo langfristige und wiederholbare Belastung ohne Beeinträchtigung der Betriebssicherheit erwartet wird.

Das Rotorträgheitsmoment von 45,0 kg·m² und das Lastträgheitsmoment von 180,0 kg·m² sind wichtig bei der Auslegung von Anlauf, Bremsung und Dynamik der gesamten Linie. Sie ermöglichen eine präzisere Beurteilung des Systemverhaltens bei großen Lüftern, Pumpen, Brechern oder Walztechnologien. Bei dieser Art von Lösung konzentriert sich VYBO Electric auf Betriebssicherheit, vorhersehbaren Service und längere Intervalle zwischen Eingriffen.

Typischer Einsatz in der Schwerindustrie

Der zweipolige Elektromotor H27R 5603-2-6 ist für Anwendungen vorgesehen, die hohe Leistung und gleichmäßigen Betrieb bei hoher Drehzahl erfordern. Dank seiner robusten Konstruktion eignet er sich sowohl für Modernisierungen als auch für Neuinstallationen in großen Anlagen, bei denen der Anschluss an Getriebe, Kupplungen oder direkt an die technologische Maschine vorgesehen ist.

• Hauptgebläse in Hochtemperatur-Produktionslinien.

• Kreiselpumpen für Wasserwirtschaft und industrielle Medien.

• Prozesskompressoren in der chemischen Produktion.

• Mühlen zur Rohstoffverarbeitung in Zementwerken.

• Erzförderer im Bergbau.

• Brecher in Steinbrüchen und Zuschlagstoff-Aufbereitungsanlagen.

• Lüfter für Kesselhäuser und Energieerzeugungseinheiten.

• Entwässerungsstationen in schwerindustrieller Infrastruktur.

• Rührwerke zur Verarbeitung von Suspensionen und Schlämmen.

• Walzgerüste in metallurgischen Betrieben.

• Wickelanlagen in der Papierindustrie.

• Extruder für große Polymerisationslinien.

• Komplexe Trocknerantriebe in der Baustoffproduktion.

• Drehöfen mit Hilfsantrieben.

• Große Umweltfilter und Absauganlagen.

Mechanische Haltbarkeit vereinfacht die Integration in große Systeme

Ein Paketgewicht von 7160 kg spiegelt die Robustheit einer Baugruppe wider, die für industrielle Umgebungen mit hohen Anforderungen an die mechanische Stabilität vorgesehen ist. Bei der Auslegung neuer Systeme schätzen Techniker vorhersehbare Abmessungen, einfachere Installation in den Fundamentrahmen und die Möglichkeit, die Handhabung vor dem Versand zu planen. Sowohl DE- als auch NDE-Lager sind auf Anfrage erhältlich, sodass die endgültige Ausführung an die jeweilige Anwendung und Servicestrategie angepasst werden kann.

Eine Lösung für hoch belastete Betriebe

Wenn Sie einen Motor für intensive Produktion benötigen, der Leistung, Haltbarkeit und für große Systeme geeignete technische Parameter verbindet, ist H27R 5603-2-6 eine praktische Wahl für den modernen industriellen Einsatz. Nutzen Sie das Angebot und erhalten Sie eine Lösung mit geschweißtem Stahlrahmen, IC611-Luft-Luft-Kühlung und Unterstützung von VYBO Electric, die dazu beiträgt, Betriebs- und Wartungskosten zu senken.
