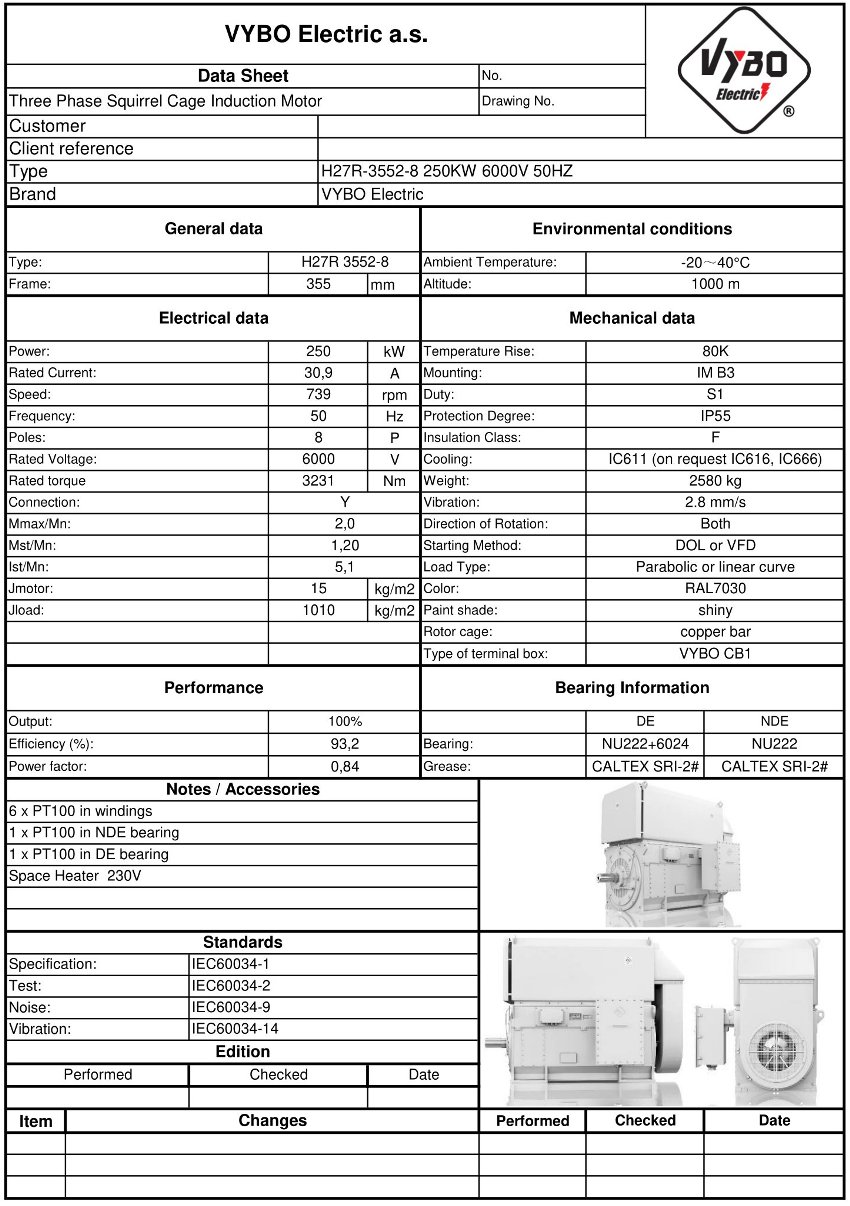

Drehstrommotor: H27R-3552-8 250KW 6000V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H27R 3552-8 |
| Nennleistung (kW) | 250 |
| Baugröße (mm) | 355 |
| Polzahl | 8 |
| Nenndrehzahl (rpm) | 739 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 6000 |
| Schaltung | Y |
| Nennstrom (A) | 30,9 |
| Wirkungsgrad bei 100 % Last (%) | 93,2 |
| Leistungsfaktor bei 100 % Last | 0,84 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 3231 |
| Anlaufdrehmomentverhältnis (LRT/RLT) | 1,20 |
| Kippmomentverhältnis (BDT/RLT) | 2,0 |
| Anlaufstromverhältnis (LRA/RLA) | 5,1 |
| Rotorträgheitsmoment (kg·m²) | 15 |
| Lastträgheitsmoment (kg·m²) | 1010 |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC-Thermistor | |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingungen | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastcharakteristik | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC611 (auf Anfrage IC616, IC666) |
| Anlaufverfahren | DOL, VFD, Softstarter |
| Drehrichtung | Beide |
| Schwingungen (mm/s) | 2.8 |
| Rotorkäfig | Kupferrotorstäbe |
| Klemmenkastentyp | VYBO CB1-HV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenfinish | |
| Ungefähres Gewicht | 2580 kg |
| Farbe | RAL7030 |
| Lackausführung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6322-C3/6322-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
Die Auslegung des Modells H27R 3552-8-6 für schwere Industriebetriebe basiert auf effizienter Leistungsübertragung und geringen Verlusten, die den Energieverbrauch bei langfristiger Belastung reduzieren. Dieser 700-U/min-Elektromotor mit 250 kW Leistung und 6000 V Versorgung ist für Anwendungen bestimmt, in denen stabiler Betrieb, hohes Drehmoment und exakt ausgelegte Betriebsreserve entscheidend sind.
Wirtschaftlicher Betrieb bei Hochleistungsantrieben
Der hohe Wirkungsgrad von 93,2 % und ein Leistungsfaktor von 0,84 helfen, unnötige Verluste in kontinuierlich betriebenen Systemen zu begrenzen. Die H27R-HD-Modular-Serie unterstützt daher einen wirtschaftlicheren Betrieb in der Antriebstechnik, besonders dort, wo Energiekosten, thermische Belastung und ganzjährige Anlagenverfügbarkeit überwacht werden.
Stabiler Betrieb bei anspruchsvollen Anläufen
Nennstrom von 30,9 A, Nenndrehmoment von 3231 Nm und eine Drehzahl von 739 U/min bilden eine ausgewogene Grundlage für die Auslegung von Stromversorgung und Schutz. Bei der Dimensionierung des Anlaufs ist außerdem hilfreich, dass das Anlaufmoment das 1,2-Fache des Nenndrehmoments, das Kippmoment das 2-Fache und der Anlaufstrom das 5,1-Fache des Nennstroms erreicht. Solche Parameter erleichtern die Auswahl von Schalt- und Schutzgeräten für Systeme mit hoher Trägheit.
Geschweißter Stahlrahmen für große Installationseinheiten
Der geschweißte Stahlrahmen trägt zu hoher struktureller Steifigkeit bei und erleichtert zugleich die Handhabung bei Lieferung und Installation in technologische Einheiten. Bei diesem 8-poligen Elektromotor lässt sich daher in Einheiten leichter arbeiten, in denen eine feste mechanische Verbindung, Begrenzung von Vibrationen und zuverlässige Montage unter schweren Industriebedingungen gefordert sind.
- Das hohe Paketgewicht von 2580 kg entspricht einer robusten Konstruktion für große Antriebe.
- Das Rotorträgheitsmoment von 15,0 kg·m² unterstützt vorhersehbares dynamisches Verhalten.
- Das Lastträgheitsmoment von 1010,0 kg·m² ermöglicht die Auslegung für hohe Drehmomentanforderungen.
- Das DE-Lager 6322-C3 und das NDE-Lager 6322-C3 erhöhen die Zuverlässigkeit im Langzeitbetrieb.
Temperaturüberwachung für zuverlässigen Dauerbetrieb
H27R-HD-Modular-Motoren sind serienmäßig für die Überwachung der Wicklungs- und Lagertemperaturen vorbereitet und werden durch Antikondensationskomponenten ergänzt, die die Maschine bei Stillstand und Anlauf schützen. Dieser serienmäßige thermische Schutz und die Überwachung helfen, den Betrieb in anspruchsvollen Zyklen unter Kontrolle zu halten, in denen schnelle Diagnose und hohe Verfügbarkeit erforderlich sind.
Typischer Einsatz in großen Industrieeinheiten
H27R 3552-8-6 wird in Mühlen, Brechern, Presslinien, Rührwerken, Pumpstationen, Ventilatoren, Gebläsen, Kompressoreinheiten, Walzantrieben, Förderern, Trommeltrocknern, Extrudern, Flockungsmischern, Mischreaktoren und Hilfsantrieben in Energieerzeugungseinheiten eingesetzt. In jeder dieser Anwendungen hilft das IE4-Konzept, Betriebsverluste zu begrenzen und einen wirtschaftlichen Betrieb auf hohem Niveau aufrechtzuerhalten.
Parameter, die die Projektintegration unterstützen
Isolationsklasse F zusammen mit Erwärmungsklasse B unterstützt eine sichere Reserve für thermische Belastung im Industrieeinsatz. Die H27R-HD-Modular-Serie kann als Dreiphasen-Elektromotor für große technologische Einheiten in Projekte integriert werden, in denen lange Lebensdauer, präzise Dimensionierung und zuverlässige Unterstützung der Produktionskontinuität erwartet werden. VYBO Electric legt konsequent Wert auf robuste Konstruktion, Serviceverfügbarkeit und praktische Installationsfähigkeit.
Kontaktieren Sie uns für technische Beratung und ein Angebot für H27R 3552-8-6.
