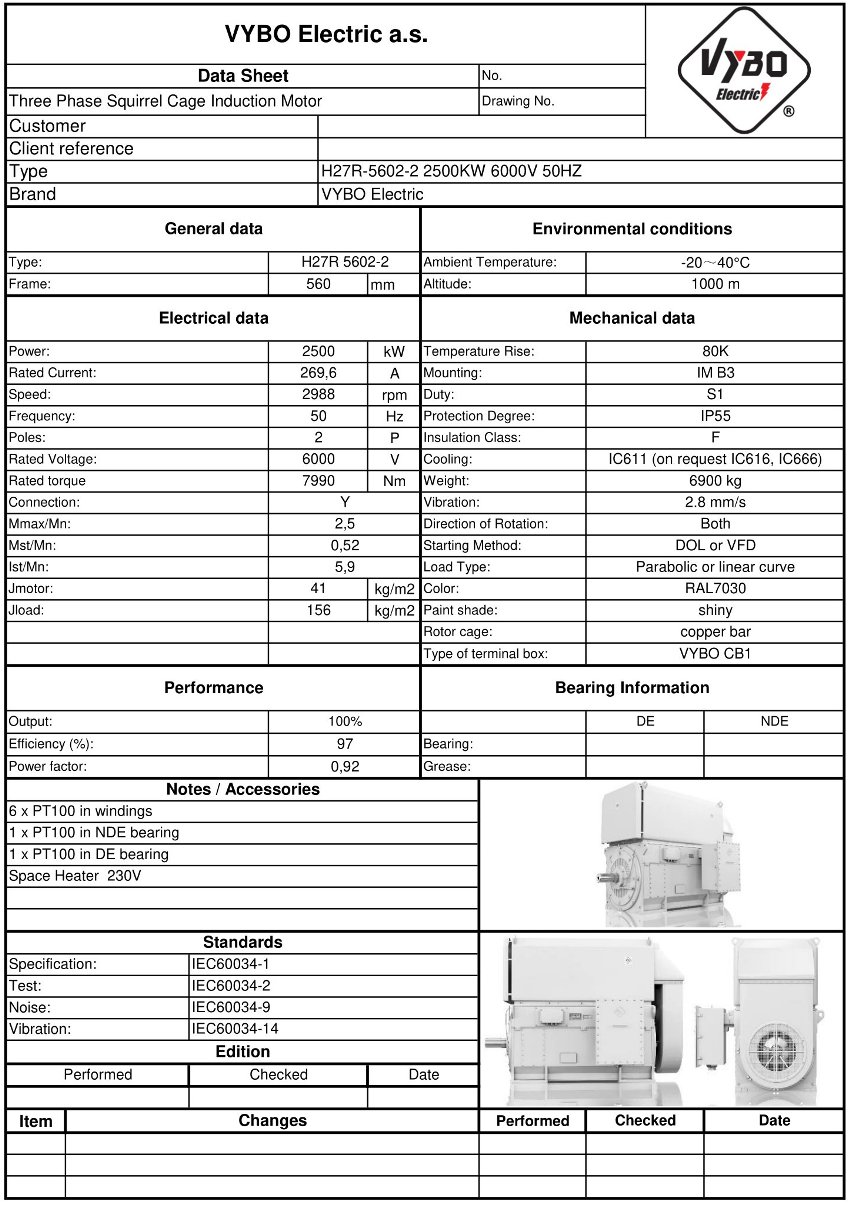

Drehstrommotor: H27R-5602-2 2500KW 6000V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H27R 5602-2 |
| Nennleistung (kW) | 2500 |
| Baugröße (mm) | 560 |
| Polzahl | 2 |
| Nenndrehzahl (rpm) | 2988 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 6000 |
| Schaltung | Y |
| Nennstrom (A) | 269,6 |
| Wirkungsgrad bei 100 % Last (%) | 97 |
| Leistungsfaktor bei 100 % Last | 0,92 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 7990 |
| Anlaufdrehmomentverhältnis (LRT/RLT) | 0,52 |
| Kippmomentverhältnis (BDT/RLT) | 2,5 |
| Anlaufstromverhältnis (LRA/RLA) | 5,9 |
| Rotorträgheitsmoment (kg·m²) | 41 |
| Lastträgheitsmoment (kg·m²) | 156 |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC-Thermistor | |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingungen | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastcharakteristik | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC611 (auf Anfrage IC616, IC666) |
| Anlaufverfahren | DOL, VFD, Softstarter |
| Drehrichtung | Beide |
| Schwingungen (mm/s) | 2.8 |
| Rotorkäfig | Kupferrotorstäbe |
| Klemmenkastentyp | VYBO CB1-HV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenfinish | |
| Ungefähres Gewicht | 6900 kg |
| Farbe | RAL7030 |
| Lackausführung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | Auf Anfrage/Auf Anfrage |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
In der Schwerproduktion, Energieerzeugung und in kontinuierlichen Prozesslinien zählt jede Kilowattstunde. H27R 5602-2-6 ist eine Lösung für Betriebe, die einen 2900-U/min-Elektromotor mit einer Leistung von 2500 kW, stabilem Drehmoment und langfristiger Wirtschaftlichkeit benötigen. In der Praxis bietet er geringere Betriebsverluste, eine bessere Verbrauchsbilanz und Reserven für große technologische Systeme.
Dieser Drehstrom-Elektromotor gehört zu den robusten Hochspannungs-Elektromotoren für Hochleistungsanwendungen, bei denen präziser Betrieb und hohe Verfügbarkeit erwartet werden. Die Ausführung mit geschweißtem Stahlrahmen erhöht die Montagesteifigkeit, erleichtert die Handhabung bei der Installation und hält das Konstruktionsgewicht bei hohen Leistungen unter Kontrolle. Ein Wirkungsgrad von 97 % zusammen mit einem Leistungsfaktor von 0,92 hilft, die Stromversorgung zu optimieren und die thermische Belastung sowohl des Netzes als auch des Antriebs zu reduzieren.
Höherer Energieertrag im Dauerbetrieb
Bei langfristiger Belastung ist es wesentlich, dass der Motor wirtschaftlich und ohne unnötige Verluste in den Kupfer- und Eisenkreisen arbeitet. Die IE4 Super Premium Effizienz dieser Ausführung unterstützt die Produktionswirtschaftlichkeit besonders dort, wo der Antrieb viele Stunden täglich läuft und der Energieverbrauch in die Gesamtkosten der Linie einfließt. Ein Nennstrom von 269,6 A und eine Nenndrehzahl von 2988 U/min ermöglichen die Auslegung von Stromversorgung und Schutz mit Schwerpunkt auf Prozessstabilität.
Anlaufparameter für die Auslegung von Schutz und Drehmomentreserve
Beim Anlauf eines großen Antriebs müssen ein Anlaufmoment von 0,52-fachem Nennmoment, ein Kippmoment von 2,5-fachem Nennmoment und ein Anlaufstrom von 5,9-fachem Nennstrom berücksichtigt werden. Diese Daten sind wichtig für die Auslegung des Anlaufsystems, die Auswahl der Schutzkomponenten und die Beurteilung der Drehmomentreserve beim Start des technologischen Systems. Das Nennmoment von 7990 Nm bietet eine präzise Grundlage für die mechanische Anbindung an die Prozessausrüstung.
- Die Nennleistung von 2500 kW eignet sich für große Dauerantriebe mit hohem Anspruch an die Nutzung der installierten Eingangsleistung.
- Die Baugröße 560 mm unterstützt die Integration in robuste Produktionssysteme und Leistungsrahmen.
- Isolationsklasse F und Erwärmungsklasse B helfen, die thermische Reserve während langer Betriebszyklen aufrechtzuerhalten.
- Das Rotorträgheitsmoment von 41,0 kg·m² und das Lastträgheitsmoment von 156,0 kg·m² sind wichtig bei der Beurteilung der Dynamik beim Starten und Stoppen des Systems.
Einsatz in hoch belasteten Anwendungen
Die Motorausführung H27R 5602-2-6 eignet sich für Hochleistungs-Pumpstationen, Kompressoreinheiten in der chemischen Industrie, Lüftersysteme von Energieerzeugungseinheiten, Brecher in der Rohstoffverarbeitung, Misch- und Homogenisierungseinheiten in Zementwerken sowie Bandförderer im Bergbau und Materialtransport. In jeder dieser Anwendungen sind eine stabile Betriebsdrehzahl, Beständigkeit gegen langfristige Belastung und die präzise Anpassung des Antriebs an die Technologie wichtig.
Temperaturüberwachung und Wicklungsschutz im Langzeitbetrieb
Standardmäßiger thermischer Schutz und Überwachung erhöhen die Betriebssicherheit in Umgebungen, in denen der Motor häufig im Dauerbetrieb läuft. Der Einsatz von PT100-Sensoren in Wicklung und Lagern, PTC-Thermistoren und einer 230-V-Stillstandsheizung verbessert die Zustandsüberwachung des Antriebs und begrenzt das Risiko ungeplanter Stillstände. Aus Wartungssicht schafft dies eine praktische Grundlage für zuverlässige Diagnose und die Planung von Serviceintervallen.
- Der Motor eignet sich für industrielle Hochspannungsverteilnetze und zentrales Energiemanagement in Betrieben mit hohem Verbrauch.
- Ein Paketgewicht von 6900 kg muss bei Logistik, Installation und Vorbereitung des Fundamentrahmens berücksichtigt werden.
- Das auf Anfrage verfügbare DE-Lager und das auf Anfrage verfügbare NDE-Lager ermöglichen die Abstimmung der endgültigen Ausführung auf die Projektanforderungen.
Präzise technische Integration in große Antriebe
Bei der Auslegung ist es wichtig, den Elektromotor mit Getriebe, Kupplung, Schutzkomponenten und Lastcharakteristik abzustimmen. Das Modell H27R 5602-2-6 mit einer Nennleistung von 2500 kW und einem Wirkungsgrad von 97 % bietet die Voraussetzungen für einen effizienten Betrieb in Anwendungen, bei denen hohe Verfügbarkeit und kontrollierte Energiekosten erwartet werden. Dank der VYBO-Electric-Konstruktion ist dieser 2-polige Elektromotor für Technologien vorbereitet, die eine robuste, langfristig stabile Lösung erfordern.
Kontaktieren Sie uns für die detaillierte Auslegung von Stromversorgung, Anlauf und mechanischer Installation.
