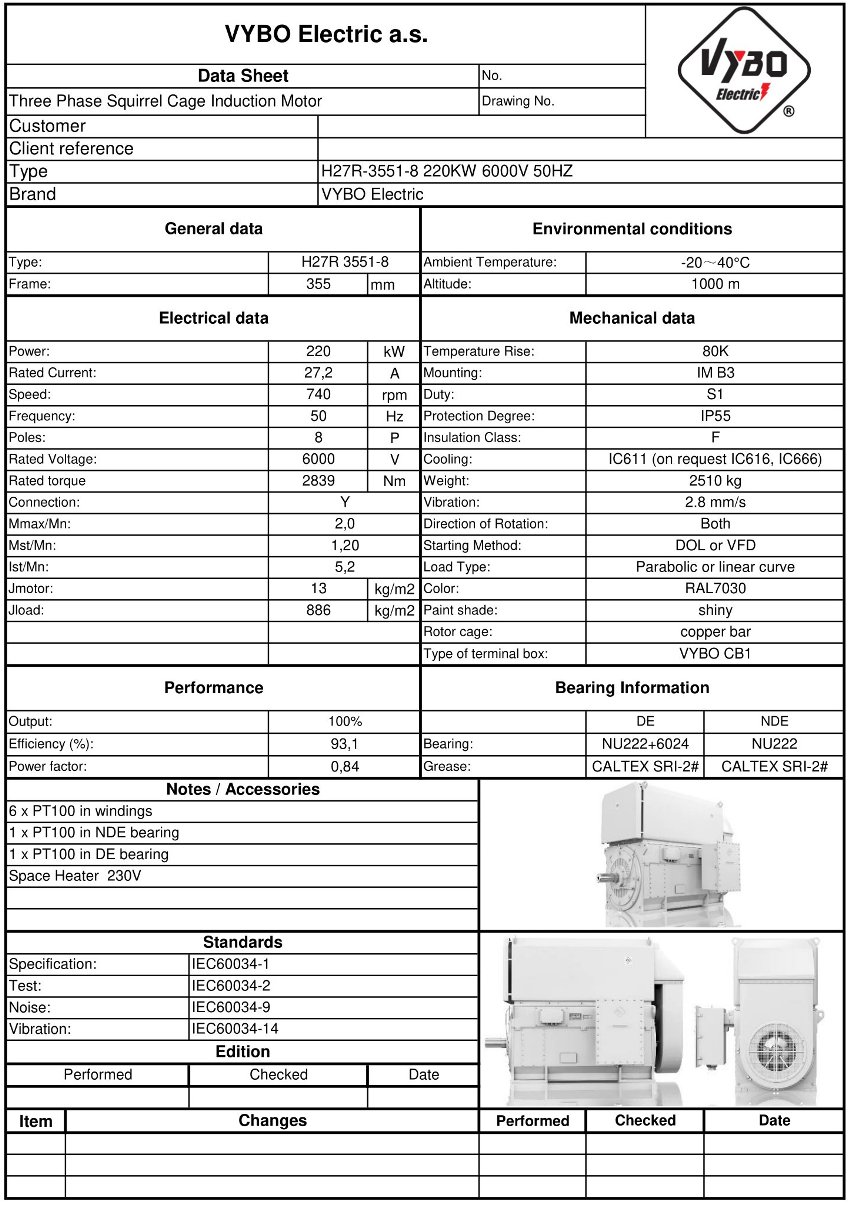

Drehstrommotor: H27R-3551-8 220KW 6000V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H27R 3551-8 |
| Nennleistung (kW) | 220 |
| Baugröße (mm) | 355 |
| Polzahl | 8 |
| Nenndrehzahl (rpm) | 740 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 6000 |
| Schaltung | Y |
| Nennstrom (A) | 27,2 |
| Wirkungsgrad bei 100 % Last (%) | 93,1 |
| Leistungsfaktor bei 100 % Last | 0,84 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 2839 |
| Anlaufdrehmomentverhältnis (LRT/RLT) | 1,20 |
| Kippmomentverhältnis (BDT/RLT) | 2,0 |
| Anlaufstromverhältnis (LRA/RLA) | 5,2 |
| Rotorträgheitsmoment (kg·m²) | 13 |
| Lastträgheitsmoment (kg·m²) | 886 |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC-Thermistor | |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingungen | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastcharakteristik | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC611 (auf Anfrage IC616, IC666) |
| Anlaufverfahren | DOL, VFD, Softstarter |
| Drehrichtung | Beide |
| Schwingungen (mm/s) | 2.8 |
| Rotorkäfig | Kupferrotorstäbe |
| Klemmenkastentyp | VYBO CB1-HV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenfinish | |
| Ungefähres Gewicht | 2510 kg |
| Farbe | RAL7030 |
| Lackausführung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6322-C3/6322-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
H27R 3551-8-6 ist eine Lösung für Betriebe, die hohe Leistung bei geringen Verlusten und stabilen Dauerbetrieb verlangen. Dieser 750-U/min-Elektromotor mit 220 kW Leistung ist für 6000 V Versorgung bestimmt und bietet ein ausgewogenes Verhältnis zwischen Betriebseffizienz, Drehmomentreserve und Zuverlässigkeit unter langfristiger Belastung. In der Kategorie HV-Elektromotoren ist er eine Lösung für Anwendungen, in denen Energiedisziplin und eine für harten Industrieeinsatz vorbereitete Konstruktion entscheidend sind.
Energieeffizienz senkt Kosten bei langfristiger Belastung
Der Motor erreicht einen Wirkungsgrad von 93,1 % und einen Leistungsfaktor von 0,84 und hilft damit, unnötige Energieverluste in Leistungsantrieben zu begrenzen. IE4 Super Premium Wirkungsgrad ist in diesem Segment besonders bei Anwendungen wichtig, in denen der Motor viele Stunden ohne Unterbrechung läuft und jede Verringerung der Verluste die Gesamtbetriebskosten beeinflusst. Mit einem Nennstrom von 27,2 A und einer Nenndrehzahl von 740 U/min kann der Antrieb sinnvoll an die Betriebsanforderungen der Linie angepasst werden, während H27R-HD-Modular für moderne Technologien mit Fokus auf Stabilität und Serviceverfügbarkeit geeignet bleibt.
IC611-Luft-Luft-Kühlung hält den Motor für anspruchsvolle Umgebungen geeignet
Der wichtigste konstruktive Vorteil ist die IC611-Luft-Luft-Kühlung, die in einem geschlossenen Kühlkreislauf arbeitet und hilft, die Luft im Motorinneren sauber zu halten. Diese Lösung verbessert die Eignung bei Staub, Feuchtigkeit oder korrosiven Bestandteilen in der Luft, weil der interne Kühlraum nicht direkt der Umgebungsatmosphäre ausgesetzt ist. Die hohe Leistung bleibt auch bei längerer Belastung kontrolliert, was für einen Hochspannungs-Elektromotor im Industrieeinsatz wesentlich ist.
VPI-Imprägnierung der Statorwicklung erhöht die Vibrationsbeständigkeit
Die Statorwicklung wird mit VPI-Technologie imprägniert und erhält dadurch höhere Beständigkeit gegen Feuchtigkeit, Staub und Vibration. Bei großen Antrieben ist dieser Schutz besonders in Umgebungen mit häufigen Starts, Lastwechseln und langen Betriebszyklen wichtig. Isolationsklasse F zusammen mit Erwärmungsklasse B bietet praktische Reserve für thermische Stabilität und erhöht die Zuverlässigkeit bei hoher Belastung. H27R-HD-Modular bietet damit eine konstruktive Grundlage für Industrieeinheiten, die lange Lebensdauer und konstante Parameter erfordern.
Drehmomentreserve hilft beim Anlauf und unter Last
Das Nenndrehmoment von 2839 Nm wird durch ein Anlaufmoment von 1,2-fachem Nenndrehmoment und ein Kippmoment von 2-fachem Nenndrehmoment ergänzt. Der Anlaufstrom von 5,2-fachem Nennstrom ist ein wichtiger Wert bei der Auslegung von Stromversorgung, Schutzkomponenten und Linienschutz, da er eine präzisere Konfiguration der elektrischen Infrastruktur des Antriebs ermöglicht. Dieser 8-polige Elektromotor hat außerdem ein Rotorträgheitsmoment von 13,0 kg·m² und ein Lastträgheitsmoment von 886,0 kg·m², was bei der Auslegung der Verbindung zum angetriebenen Mechanismus relevant ist.
Konstruktionsdaten erleichtern die Integration in schwere Technologien
Die Baugröße von 355 mm und das Paketgewicht von 2510 kg weisen auf einen robusten Antrieb für große technologische Einheiten hin. Das DE-Lager 6322-C3 und das NDE-Lager 6322-C3 unterstützen zuverlässigen Betrieb bei radialen und kombinierten Belastungen, was bei Anwendungen mit kontinuierlicher mechanischer Belastung wichtig ist. Motoren der H27R-HD-Modular-Serie eignen sich daher dort, wo präzise Dimensionierung, räumliche Integration und langfristige Betriebssicherheit ohne unnötige Eingriffe erforderlich sind.
Typischer Industrieeinsatz liefert in der Praxis stabile Leistung
Das Modell H27R 3551-8-6 ist für Lösungen bestimmt, die hohe Leistung, geringe Verluste und Widerstandsfähigkeit gegen anspruchsvolle Bedingungen kombinieren. Typische Einsatzgebiete sind:
- Hauptpumpeneinheiten für Prozesswasser und Umlaufkreisläufe.
- Ventilationssysteme für metallurgische, energieerzeugende und chemische Betriebe.
- Kompressorstationen, die kontinuierlich hohe Leistung erfordern.
- Mühlen und Zerkleinerungslinien mit Stoß- und Dauerbelastungen.
- Walz- und Fördertechnologien in großen Produktionswerken.
- OEM-Einheiten für Energieerzeugung, Prozessindustrie und schweren Maschinenbau.
Wenn Sie einen Antrieb für den langfristigen Einsatz benötigen, der wirtschaftlichen Betrieb, robuste Konstruktion und Bereitschaft für industrielle Bedingungen verbindet, ist H27R 3551-8-6 ein geeigneter Kandidat. Für Projekteinsatz, Lagerauffüllung oder schnellen Ersatz in bestehender Technologie bestellen Sie diesen Motor noch heute, um die Verfügbarkeit für den nächsten Installationstermin zu sichern.
