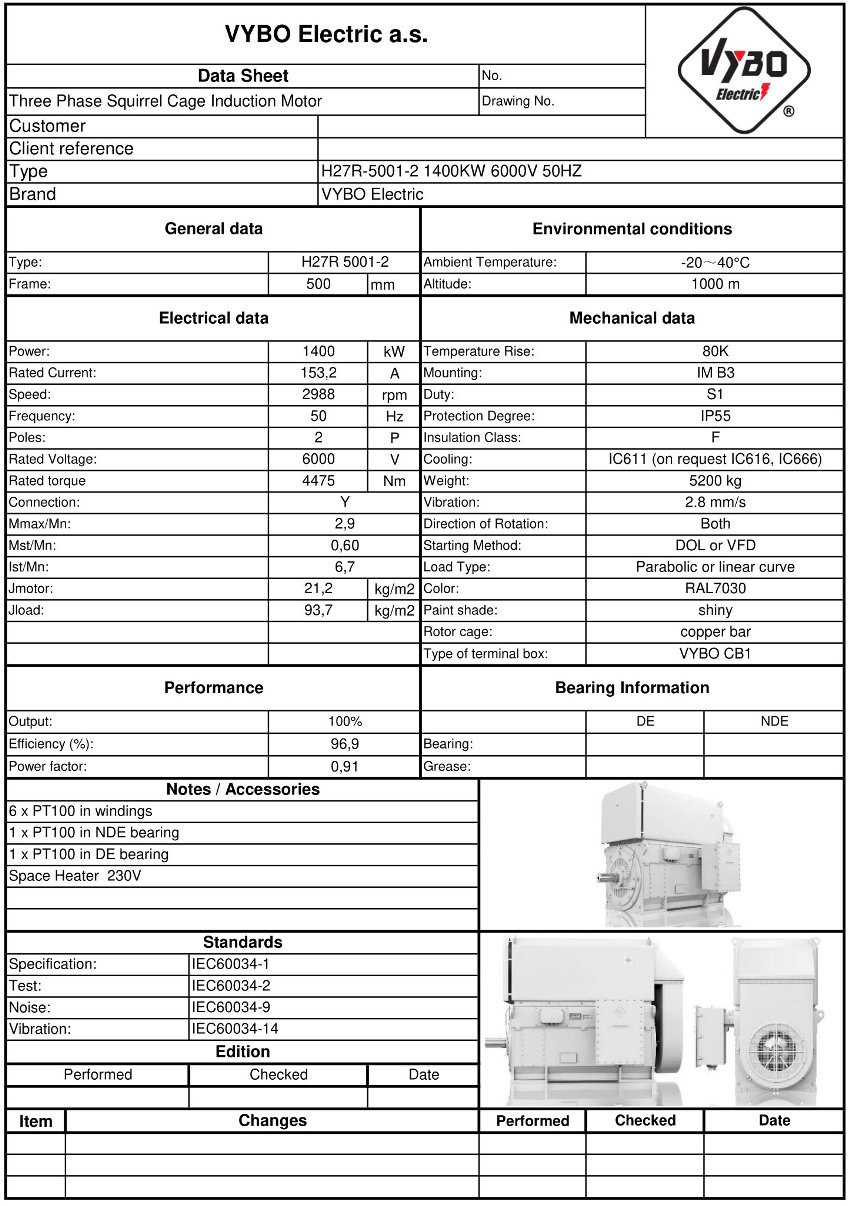

Hochspannungs-Elektromotor 1400 kW, 2988 U/min, 6000 V, IC611, H27R 5001-2-6

H27R 5001-2-6 ist eine Lösung für Betriebe, in denen stabile Leistung, lange Lebensdauer und geringere Stillstandskosten entscheidend sind. Dieser Elektromotor mit 2900 U/min mit einer Leistung von 1400 kW und einer Spannung von 6000 V ist für den Schwerlastbetrieb in der Energieerzeugung, Rohstoffverarbeitung und in großen Produktionslinien ausgelegt, wo zuverlässiger Betrieb unter hoher Last und eine effiziente Leistung mit einem Wirkungsgrad von 96,9 % erwartet werden.

Grundlage der Konstruktion ist der geschweißte Stahlrahmen, der dem großen Motor hohe Steifigkeit bei einem sinnvollen Gewicht verleiht und zugleich Transport und Installation in Industriehallen vereinfacht. Die geschlossene IC611 Luft-Luft-Kühlung hilft, den internen Luftstrom sauber zu halten, was dort wichtig ist, wo Staub, Feuchtigkeit oder korrosive Umgebungen auftreten. Ein Hochspannungs-Elektromotor dieser Serie lässt sich daher besonders gut in Umgebungen einsetzen, in denen der Schutz aktiver Teile ebenso wichtig ist wie die Leistung selbst.

Elektromotor mit 2900 U/min für den wirtschaftlichen Betrieb großer Antriebe

Bei einem Nennstrom von 153,2 A, einem Leistungsfaktor von 0,91 und einem Nenndrehmoment von 4475 Nm bietet der Motor eine Reserve, die für lange technologische Zyklen geeignet ist. Für die Auslegung von Anlauf, Stromversorgung und Schutz ist wichtig, dass das Anlaufdrehmoment das 0,6-Fache des Nenndrehmoments, das Kippmoment das 2,9-Fache des Nenndrehmoments und der Anlaufstrom das 6,7-Fache des Nennstroms erreicht. Diese Daten helfen, Transformator, Schaltkomponenten und Überstromschutz korrekt zu dimensionieren, ohne unnötig überzudimensionieren.

In der Praxis wird dieser zweipolige Elektromotor zum Antrieb von Walzlinien, Kompressoreinheiten, Pumpstationen, Hochofengebläsen, Rührwerken in der chemischen Produktion, Förderanlagen in Steinbrüchen, Brechern, Mühlen, Schleifanlagen, Absaugsystemen, Turbinenprüfständen und Hilfsenergieantrieben in großen Fabriken eingesetzt. Da es sich um Hochspannungs-Elektromotoren mit hoher Leistung und steifem Rahmen handelt, können sie auch dort eingesetzt werden, wo ein langfristiger Betrieb unter stabiler Belastung erwartet wird.

Kupferstäbe im Rotor sorgen für geringere Verluste und höhere thermische Beständigkeit

Der Rotor mit Kupferstäben unterstützt geringe elektrische Verluste und hilft, auch bei wiederholter Belastung ein gutes thermisches Verhalten beizubehalten. Isolationsklasse F zusammen mit Erwärmungsklasse B bietet eine geeignete Reserve für anspruchsvolle Anwendungen, bei denen lange Betriebszeiten ohne häufige Stillstände erwartet werden. Das Rotorträgheitsmoment von 21,2 kg·m² und das Lastträgheitsmoment von 93,7 kg·m² müssen bei Berechnungen für Anlauf, Bremsung und Auswahl der Kupplung oder Getriebestufe berücksichtigt werden.

Parameter, die Auslegung und Service vereinfachen

• Die Nenndrehzahl von 2988 U/min unterstützt einen stabilen Einsatz im Bereich von 2900-3000 U/min.
• Die Leistung von 1400 kW ermöglicht die direkte Versorgung großer Prozessantriebe.
• Der Nennstrom von 153,2 A vereinfacht die Auslegung von Stromversorgung und Schutz.
• Ein Paketgewicht von 5200 kg entspricht einer robusten Industrieausführung.
• Sowohl das DE-Lager als auch das NDE-Lager sind auf Anfrage erhältlich, was die Anpassung an das konkrete Projekt vereinfacht.

Wenn Sie einen Motor für den Schwerlastbetrieb mit Schwerpunkt auf Effizienz, Servicebereitschaft und langfristiger Stabilität benötigen, ist H27R 5001-2-6 eine praktische Wahl für moderne Industriesysteme. VYBO Electric hilft Ihnen bei der Auswahl einer geeigneten Konfiguration, damit Sie niedrigere Betriebskosten und Sicherheit bei Dauerbelastung erreichen. Nutzen Sie daher das Angebot und bereiten Sie eine Lösung genau für Ihre Technologie vor.
