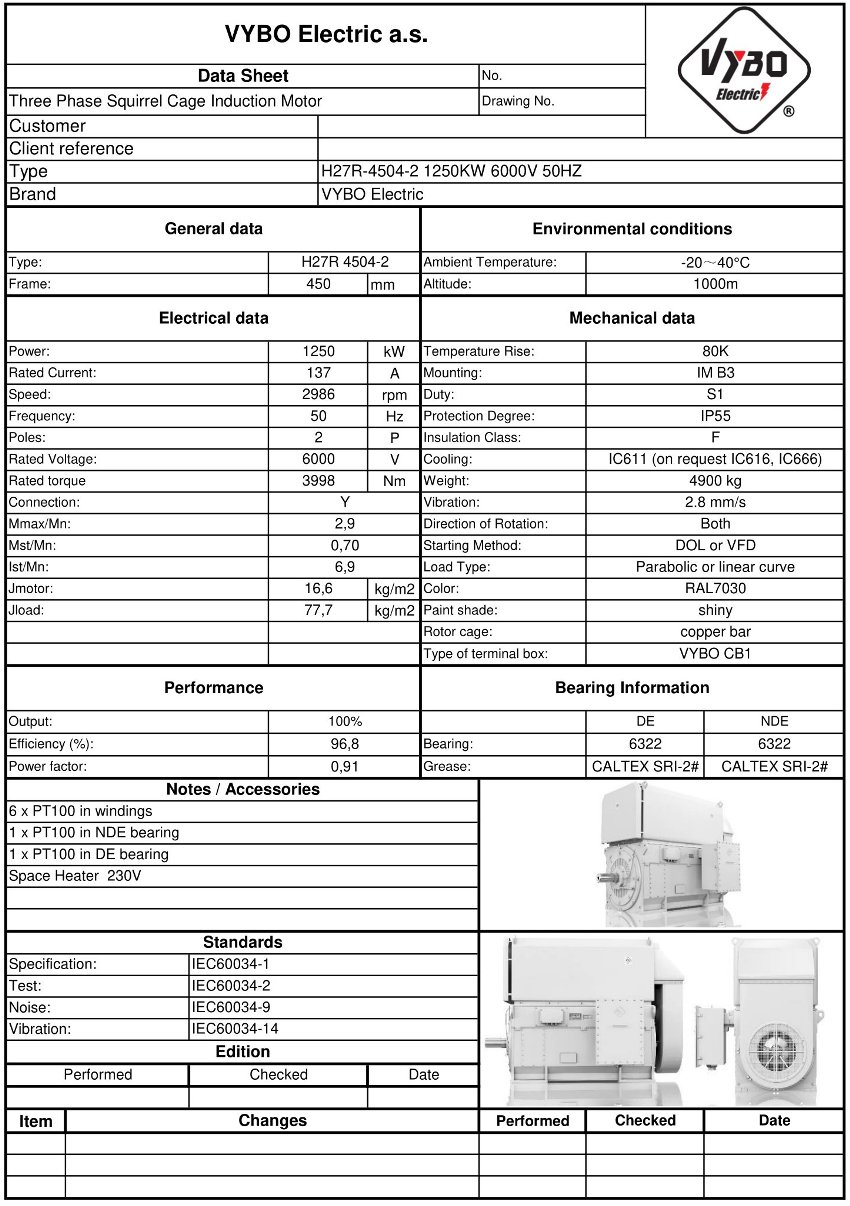

Drehstrommotor: H27R-4504-2 1250KW 6000V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H27R 4504-2 |
| Nennleistung (kW) | 1250 |
| Baugröße (mm) | 450 |
| Polzahl | 2 |
| Nenndrehzahl (rpm) | 2986 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 6000 |
| Schaltung | Y |
| Nennstrom (A) | 137 |
| Wirkungsgrad bei 100 % Last (%) | 96,8 |
| Leistungsfaktor bei 100 % Last | 0,91 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 3998 |
| Anlaufdrehmomentverhältnis (LRT/RLT) | 0,70 |
| Kippmomentverhältnis (BDT/RLT) | 2,9 |
| Anlaufstromverhältnis (LRA/RLA) | 6,9 |
| Rotorträgheitsmoment (kg·m²) | 16,6 |
| Lastträgheitsmoment (kg·m²) | 77,7 |
| Zubehör | |
| 6 x PT100 in den Wicklungen | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC-Thermistor | |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingungen | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastcharakteristik | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC611 (auf Anfrage IC616, IC666) |
| Anlaufverfahren | DOL, VFD, Softstarter |
| Drehrichtung | Beide |
| Schwingungen (mm/s) | 2.8 |
| Rotorkäfig | Kupferrotorstäbe |
| Klemmenkastentyp | VYBO CB1-HV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellhöhe | bis 1000 m |
| Gewicht und Oberflächenfinish | |
| Ungefähres Gewicht | 4900 kg |
| Farbe | RAL7030 |
| Lackausführung | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6322-C3/6322-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
Bereits das Konzept dieses Antriebs sorgt für Einsparungen bei den Betriebskosten. Das Modell H27R 4504-2-6 mit einer Leistung von 1250 kW ist für Dauerbelastung in großen technologischen Anlagen ausgelegt, in denen ein stabiler Lauf, hoher Wirkungsgrad und geringe Verluste während langer Produktionszyklen entscheidend sind.
In der Praxis unterstützen ein Wirkungsgrad von 96,8 % und ein Leistungsfaktor von 0,91 eine sinnvolle Dimensionierung der Stromversorgung und der Transformatorzweige. Dieser Hochspannungs-Elektromotor arbeitet mit einem Nennstrom von 137 A, erreicht 3998 Nm und bietet bei der Auslegung des Anlaufs ein Anlaufdrehmoment vom 0,7-Fachen des Nenndrehmoments, ein Kippmoment vom 2,9-Fachen des Nenndrehmoments und einen Anlaufstrom vom 6,9-Fachen des Nennstroms.
Elektromotor mit 2900 U/min für zuverlässige Leistung im Dauerbetrieb
H27R 4504-2-6 gehört zu den Antrieben, die sich dort bewähren, wo eine hohe Verfügbarkeit und lange Serviceintervalle erwartet werden. Die Bezeichnung zweipoliger Elektromotor entspricht dem Charakter von Anwendungen mit höheren Drehzahlen und geeigneter Dynamik für Pumpen, Kompressoren und technologische Einheiten.
Rahmenkonstruktion reduziert den Handhabungsaufwand
Der geschweißte Stahlrahmen bietet hohe Steifigkeit bei geringerem Gewicht als eine Gusseisenlösung, was bei Transport, Installation und präziser Ausrichtung des Motors in Maschinensystemen von Vorteil ist. Der geschlossene Kühlkreislauf mit IC611 Luft-Luft-Kühlung hält den Innenraum sauber und erhöht die Einsatzfähigkeit in staubigen oder korrosiven Betrieben.
- Geeignet zum Antrieb großer Kreiselpumpen in der Energieerzeugung und Wasserwirtschaft.
- Einsatz in Prozessventilatoren mit hohem Volumenstrom.
- Unterstützt den Einsatz in Kompressorstationen für Prozessluft.
- Geeignet für Rührwerke in der chemischen und petrochemischen Industrie.
- Hilft beim Antrieb von Mischeinheiten in Zellstoff- und Papierfabriken.
- Einsatz für Erz- und Schüttgutförderer im Bergbau.
- Einsatz in Brechern und Mühlen zur Verarbeitung schwerer Rohstoffe.
- Unterstützt den Betrieb von Walzlinien in der Metallurgie.
- Einsatz in Extrudern für die Kunststoffindustrie.
- Geeignet für Rotationstrockner in der Materialverarbeitung.
- Liefert stabile Leistung in Kühltürmen und Umlaufkreisläufen.
- Gut geeignet als Antrieb für Absaug- und Filtersysteme.
- Unterstützt technologische Linien in Zucker- und Stärkefabriken.
- Einsatz in schweren Misch- und Homogenisierungslinien.
Lageranordnung und Rotorsystem für lange Serviceintervalle
Kupferstäbe im Rotor reduzieren elektrische Verluste und helfen, auch bei hoher Belastung thermische Reserve zu erhalten. 6322-C3-Lager sowohl auf der DE- als auch auf der NDE-Seite unterstützen einen stabilen Betrieb bei einem hohen Rotorträgheitsmoment von 16,6 kg·m² und einem Lastträgheitsmoment von 77,7 kg·m², was beim Anlauf schwerer technologischer Systeme wichtig ist.
Parameter für industrielle Stromversorgung und Schutz
Isolationsklasse F und Erwärmungsklasse B bieten eine geeignete Reserve für den Betrieb unter anspruchsvollen Bedingungen und bei langfristiger Belastung. Ein Paketgewicht von 4900 kg bestätigt zudem die robuste Plattform für große Fabriken, Prozesslinien und Energieantriebe, bei denen Stabilität, Serviceverfügbarkeit und zuverlässige Leistung erwartet werden.
Wenn Sie eine Lösung für einen anspruchsvollen Industrieantrieb suchen, nutzen Sie das Angebot von VYBO Electric und erhalten Sie einen Motor, der höhere Betriebssicherheit und niedrigere Kosten über den gesamten Lebenszyklus bietet.
Einsatz in der Schwerindustrie mit Schwerpunkt auf langfristigem Nutzen
Diese Motorklasse bewährt sich in Anwendungen, bei denen Dauerbetrieb, einfache Integration und Beständigkeit gegen Betriebsschwankungen Priorität haben. Mit korrekt ausgelegter Stromversorgung und Schutz bietet sie Reserve für technologische Schwankungen ohne unnötige Verluste und ohne übermäßigen Wartungsaufwand.
