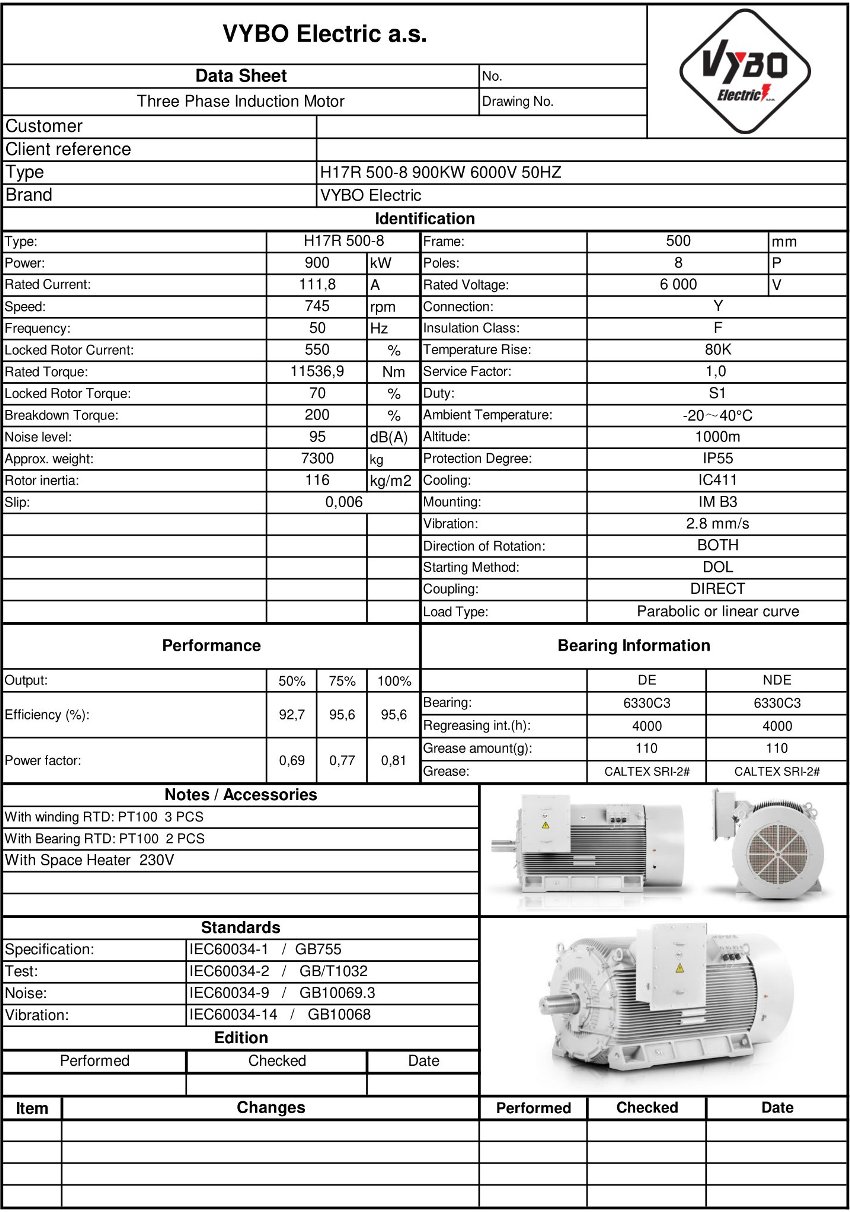

Drehstrom-Elektromotor: H17R-500-8 900KW 6000V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H17R 500-8 |
| Nennleistung (kW) | 900 |
| Baugröße (mm) | 500 |
| Polzahl | 8 |
| Nenndrehzahl (U/min) | 746 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 6 000 |
| Schaltung | Y |
| Nennstrom (A) | 109 |
| Wirkungsgrad bei 100 % Last (%) | 96,1 |
| Leistungsfaktor bei 100 % Last | 0,83 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 11521 |
| Anlaufmomentverhältnis (LRT/RLT) | 1,0 |
| Kippmomentverhältnis (BDT/RLT) | 2,1 |
| Anlaufstromverhältnis (LRA/RLA) | 5,3 |
| Rotorträgheitsmoment (kg·m²) | 46 |
| Zubehör | |
| 6 x PT100 in der Wicklung | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC-Thermistor | |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingungen | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC411 |
| Anlaufverfahren | DOL, VFD, Sanftstarter |
| Drehrichtung | Beide |
| Schwingungen (mm/s) | 2.8 |
| Rotorkäfig | Kupferstab |
| Klemmenkastentyp | VYBO CB1-HV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis zu 1000 m |
| Gewicht und Oberflächenbeschichtung | |
| Ungefähres Gewicht | 6950 kg |
| Farbe | RAL7030 |
| Lackoberfläche | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | auf Anfrage/auf Anfrage |
| Schmierstoff | auf Anfrage |
Der Elektromotor mit 750 U/min in der Ausführung H17R 500-B-8-6 liefert 900 kW für Betriebe, in denen sich Energieeffizienz sowohl in realen Einsparungen als auch in einem stabilen Technologiebetrieb niederschlägt. Dieser Hochspannungsmotor von VYBO Electric ist für große Prozess- und Energieantriebe ausgelegt, die zuverlässiges Drehmoment, angemessene Verluste und langfristigen Betrieb ohne unnötige Stillstände erfordern.
IE4 Super Premium Wirkungsgrad ist besonders attraktiv für Betreiber, die den Verbrauch in kontinuierlichen Zyklen überwachen und die Kosten auch bei hoher Belastung unter Kontrolle halten möchten. Der 6000-V-Elektromotor in dieser Ausführung erfüllt die Anforderungen der Schwerindustrie mit Schwerpunkt auf sanftem Anlauf, Stabilität bei wechselnder Last und geeigneter Dimensionierung für lange technologische Linien.
Elektromotor 750 U/min für schwere technologische Systeme
Ein achtpoliger Elektromotor mit einer Nenndrehzahl von 746 U/min eignet sich gut, wenn Zugkraft und kontrollierter Betrieb wichtiger sind als unnötig hohe Drehzahl. Industrielle 6-kV-Antriebe dieser Kategorie werden üblicherweise für Anlagen mit hohen Betriebslasten eingesetzt, bei denen eine präzise Abstimmung mit Getrieben, Pumpen oder Kompressortechnik erforderlich ist.
Kompakter 6-kV-Motor mit hoher Integrationsreserve
Eine Wellenhöhe von 500 mm ermöglicht den Einbau in Baugruppen, bei denen räumliche Disziplin und die Beibehaltung der Leistung innerhalb kompakter Abmessungen entscheidend sind. Die Konstruktion erfüllt die Anforderungen großer Werke, die die volle Leistung innerhalb der Baugrößen H315 bis H560 ohne unnötige Erhöhung des Installationsaufwands erwarten. In der Praxis erleichtert dies sowohl die Modernisierung von Antrieben als auch den Austausch älterer Einheiten in bestehenden Betrieben.
Spezieller Schutz für anspruchsvolle Umgebungen unterstützt den Einsatz unter Bedingungen, in denen Feuchtigkeit, Staub oder erhöhte Umwelteinflüsse üblich sind. Für Technologien, die in anspruchsvolleren Umgebungen arbeiten, stehen Varianten IP56, IP65, IP66 und IP67 zur Verfügung, die eine Anpassung des Motors an den jeweiligen Prozess ermöglichen, ohne den Schutz der Baugruppe zu beeinträchtigen.
Wartung und Zustandsüberwachung während langer Betriebszeiten
Der Hersteller VYBO Electric greift auf jahrelange Erfahrung zurück, die sich in der Ausrichtung auf Wartungsbereitschaft und geeignete Überwachung der Wicklungs- und Lagertemperaturen widerspiegelt. Zubehör wie 6xPT100 in der Wicklung, 1xPT100 im NDE-Lager, 1xPT100 im DE-Lager, eine Stillstandsheizung und 3xPTC-Thermistor ist ebenfalls verfügbar und hilft Betreibern in Metallurgie, Chemieindustrie und Wasserwirtschaft, den Antrieb im realen Betrieb besser zu schützen.
Einsatz in Prozessen, bei denen Kontinuität entscheidend ist
H17R 500-B-8-6 eignet sich für Rührwerke in Chemielinien, Mühlen in Zementwerken, Zentrifugalkompressoren in der Energiewirtschaft, Gebläse für Verbrennungsanlagen, große Wasserpumpen, Bandförderer in Bergwerken, Walzgerüste, Extruder in der Schwerproduktion, Homogenisierungsanlagen und Brecher in Recyclinglinien. In jeder dieser Anwendungen hilft eine stabile Leistungskurve, das Risiko eines unerwarteten Leistungsabfalls bei Volllast zu reduzieren.
Eine solche Lösung werden Sie besonders schätzen, wenn die Technologie viele Stunden laufen muss, die Last zyklisch wechselt und Stillstände die Produktion direkt beeinflussen. Bestellen Sie diesen Elektromotor noch heute, wenn Sie einen Motor für anspruchsvollen Betrieb mit Schwerpunkt auf Wirkungsgrad, Zuverlässigkeit und Integrationsbereitschaft in große Industrieeinheiten benötigen.
