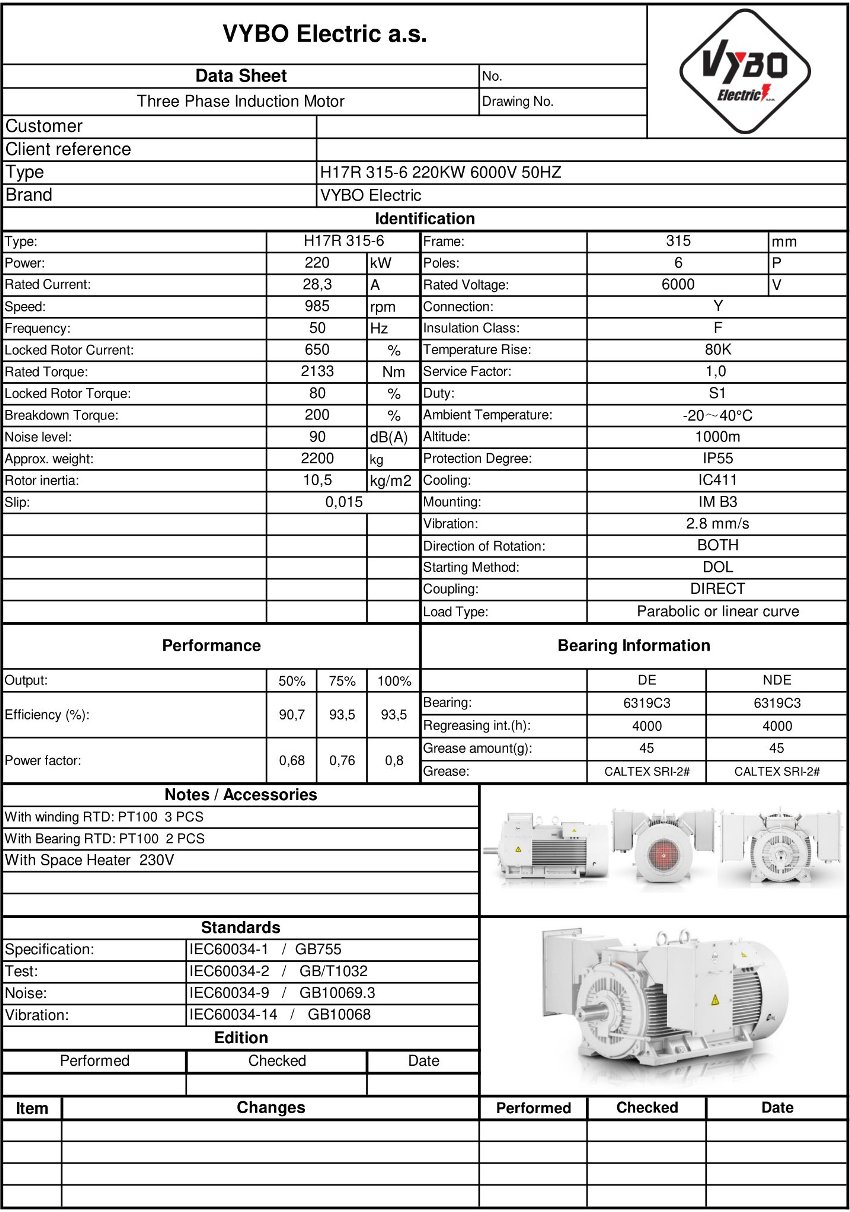

Drehstrom-Elektromotor: H17R-315-6 220KW 6000V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H17R 315-6 |
| Nennleistung (kW) | 220 |
| Baugröße (mm) | 315 |
| Polzahl | 6 |
| Nenndrehzahl (U/min) | 984 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 6 000 |
| Schaltung | Y |
| Nennstrom (A) | 26,4 |
| Wirkungsgrad bei 100 % Last (%) | 94,8 |
| Leistungsfaktor bei 100 % Last | 0,85 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 2135 |
| Anlaufmomentverhältnis (LRT/RLT) | 1,1 |
| Kippmomentverhältnis (BDT/RLT) | 2,3 |
| Anlaufstromverhältnis (LRA/RLA) | 5,6 |
| Rotorträgheitsmoment (kg·m²) | 7,9 |
| Zubehör | |
| 6 x PT100 in der Wicklung | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC-Thermistor | |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingungen | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC411 |
| Anlaufverfahren | DOL, VFD, Sanftstarter |
| Drehrichtung | Beide |
| Schwingungen (mm/s) | 2.8 |
| Rotorkäfig | Kupferstab |
| Klemmenkastentyp | VYBO CB1-HV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis zu 1000 m |
| Gewicht und Oberflächenbeschichtung | |
| Ungefähres Gewicht | 2850 kg |
| Farbe | RAL7030 |
| Lackoberfläche | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | 6322-C3/6322-C3 |
| Schmierstoff | auf Li-Basis, Klasse Nr. 2 |

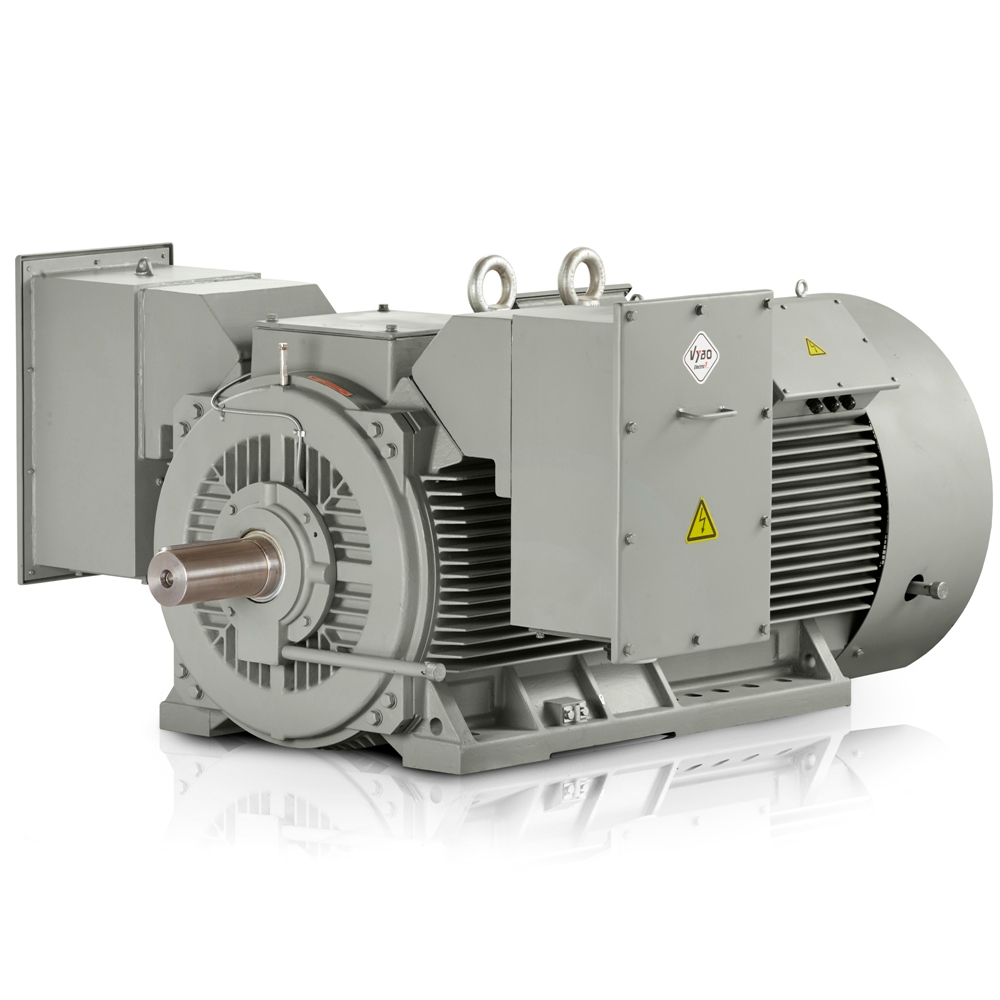

Dieser Elektromotor mit 900 U/min kombiniert kompakte Leistung mit Reservekapazität für die für große Produktionsanlagen typische Dauerbelastung. Das H17R 315-C-6-6 Modell liefert 220 kW und hilft, einen stabilen Betrieb bei der Auslegung von Antrieben aufrechtzuerhalten, bei denen Drehmoment, thermische Belastbarkeit und langfristige Betriebssicherheit entscheidend sind.
Der Kupferrotor reduziert Verluste in der Rotorwicklung und widersteht zugleich der thermischen Belastung bei wiederholten Starts besser. Für den Betreiber bedeutet dies langfristig eine höhere Lebensdauer der Kraftübertragung, geringere Energieverluste und ein günstigeres Verhalten in anspruchsvollen Zyklen, wie sie in Metallurgie, Fertigung und Materialverarbeitung üblich sind.
Elektromotor mit 900 U/min für kontinuierlichen Industrieantrieb
Der IE4 Klasse gehört zu den Super-Premium-Lösungen und reduziert in der Praxis den Energieverbrauch während langer Betriebszeiten. Dieser Drehstrom-Elektromotor eignet sich daher gut für Linien, bei denen Betriebskosten, thermischer Zustand und Leistungsstabilität das ganze Jahr über überwacht werden.
Die optionale Spannungsausführung vereinfacht den Einsatz in unterschiedlichen Stromverteilungssystemen und verkürzt die für die technische Anpassung des Antriebs benötigte Zeit. Kunden können daher mit Varianten für 3 300 V, 6 000 V, 10 000 V oder 11 000 V arbeiten, ohne das Konzept der gesamten Technologie ändern zu müssen.
Kompakte Achshöhe und robuste Mechanik
Der 315 mm Achshöhe vereinfacht die Konstruktion für bestehende Rahmen, bei denen Maßkompatibilität und ausreichende Befestigungssteifigkeit wichtig sind. Ein Hochspannungs-Elektromotor auf dieser Basis ist für Maschinenbauer interessant, die einen zuverlässigen Antrieb für Anlagen mit hohem Drehmoment und wechselnder Belastung benötigen.
- Walzenmühlen in Zementwerken.
- Ventilatorsysteme zum Absaugen von Prozessdämpfen.
- Pumpen zur Kühlung industrieller Kreisläufe.
- Kompressoreinheiten in großen Maschinenbauwerken.
- Förderer für den kontinuierlichen Transport von Schüttgütern.
- Extruder für die Polymerverarbeitung.
- Gesteinsbrecher in Steinbrüchen.
- Mischanlagen in der chemischen Produktion.
- Wickelstationen in der Papierindustrie.
- Presslinien für metallische Halbzeuge.
- Drehtrommeln in Trocknern.
- Mühlen für die Mineralaufbereitung.
- Kalibrierwalzenlinien in der Metallurgie.
- Hilfsantriebe in Energieerzeugungsanlagen.
Lager und Diagnostik für längere Serviceintervalle
Die Lageranordnung mit 6322-C3 auf der DE- und NDE-Seite unterstützt den Betrieb bei höheren thermischen und mechanischen Belastungen. Optionale Diagnostik über PT100- und PTC-Elemente hilft Serviceteams, Änderungen des Temperaturverhaltens frühzeitig zu erkennen und ungeplante Stillstände zu vermeiden.
Die Ausführung mit einem Rotorkäfig aus Kupferstreifen eignet sich für einen 6-poliger Elektromotor bei dem ein ausgewogenes Verhältnis zwischen Drehzahl, Drehmoment und Anlaufverhalten erforderlich ist. Mit einem Nennstrom von 26,4 A und einen Leistungsfaktor von 0,85kann der Antrieb auch für Netze, in denen die Stabilität der elektrischen Belastung überwacht wird, effizient ausgelegt werden.
Betriebssicherheit in anspruchsvollen Produktionssystemen
Während langer Produktionszyklen hilft ein Nennmoment von 2135 Nm dabei, den Betriebspunkt ohne unnötige Leistungsschwankungen zu halten. Das Rotorträgheitsmoment von 7,9 kg·m² ist für Konstrukteure ebenfalls wichtig, da es das Verhalten beim Anlauf und bei Übergängen zwischen Last- und Leerlaufbetrieb beeinflusst.
VYBO Electric ist das größte Unternehmen seiner Branche in Mitteleuropa. Diese Tatsache baut auf technischer Praxis auf, bei der die Verfügbarkeit von Lösungen, Servicekontinuität und die Fähigkeit, einen Motor für große Industrieanlagen ohne Verzögerung zu liefern, entscheidend sind.
Kupferrotor und IE4-Wirkungsgrad für einen langen Betriebszyklus
Kupferrotor für lange Lebensdauer ist besonders vorteilhaft, wenn der Motor über lange Zeit unter Last arbeitet und jede Kilowattstunde in der Produktionsbilanz überwacht wird. Mit einem Wirkungsgrad von 94,8 %werden die Systemverluste reduziert, was sowohl für Betreiber von Fabriken im Dauerbetrieb als auch für mittelständische Unternehmen wichtig ist, die den Energiebedarf ihrer Linien optimieren.
Ein Gewicht von 2850 kg bestätigt die robuste Ausführung, die sich für anspruchsvolle technologische Einheiten mit hohen Vibrationsbelastungen und langen Serviceintervallen eignet. Wenn das Projekt eine präzise Integration erfordert, bietet dieser Motor Spielraum für eine Antriebsauslegung mit Schwerpunkt auf Zuverlässigkeit, Stabilität und technischer Disziplin.
Bei der Auswahl einer geeigneten Konfiguration können Sie das Angebot an VYBO-Electric-Lösungen nutzen und einen Antrieb erhalten, der eine lange Lebensdauer, einen wirtschaftlichen Betrieb und den ruhigen Lauf industrieller Technologien unterstützt.
