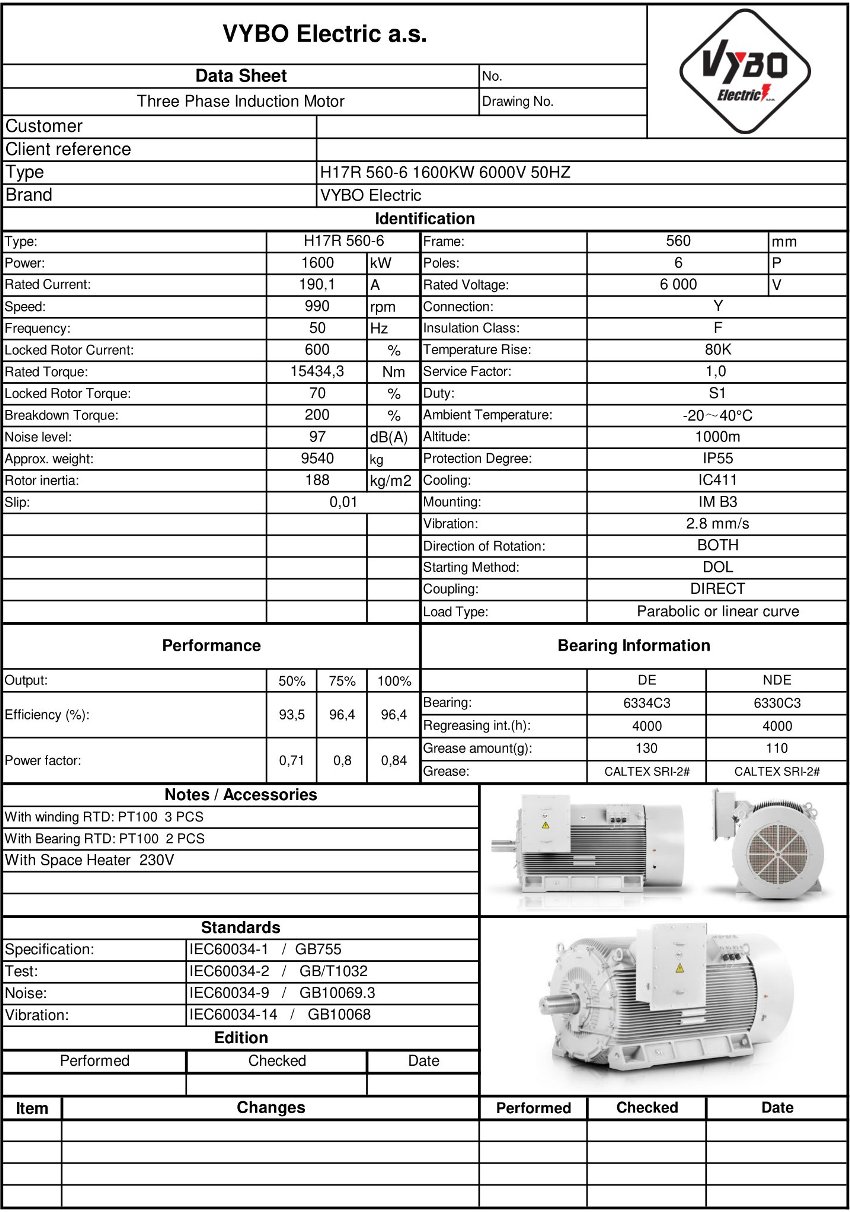

Hochspannungs-Elektromotor 1600 kW, 994 U/min, 6 000 V, H17R 560-A-6-6

Energieeffizienz ist bei großen Antrieben entscheidend, und das Modell H17R 560-A-6-6 mit einer Leistung von 1600 kW ist so ausgelegt, dass sie auch im Dauerbetrieb erhalten bleibt. Dieser Hochspannungs-Elektromotor von VYBO Electric arbeitet als 1000-U/min-Elektromotor in Anwendungen, die ruhigen Lauf, hohe Betriebssicherheit und angemessene Anforderungen an die Energieverteilung im gesamten Werk erfordern.

IE4-Wirkungsgrad in hoch belasteten Betrieben

Die Klasse IE4 Super Premium ist für Antriebe bestimmt, die viele Stunden laufen und den Verbrauch der gesamten Technologie wesentlich beeinflussen. In solchen Anwendungen schlagen sich Unterschiede bei den Leistungsverlusten in den Kosten jeder Schicht nieder, weshalb dieser 6000-V-Elektromotor besonders für Schwerindustrie, Energiesektor und große Produktionsanlagen relevant ist. In der Praxis handelt es sich um eine Lösung, die hilft, den Wirkungsgrad auf einem für große Prozesslinien geeigneten Niveau zu halten und gleichzeitig einen technisch vorhersehbaren Betrieb zu gewährleisten.

Industrieunternehmen schätzen außerdem, dass ein sechspoliger Elektromotor mit einer Nenndrehzahl von 994 U/min eine geeignete Grundlage für Anwendungen mit ruhigerem Lauf und geringerer mechanischer Belastung nachgeschalteter Anlagen bietet. Ein solches Verhalten ist sowohl bei Starts unter Last als auch bei lang anhaltender Belastung wichtig, bei der nicht nur die Leistung, sondern auch das Verhalten des gesamten Antriebs in der tatsächlichen Linie überwacht wird.

Kompakter 6-kV-Motor für Anlagen mit begrenztem Platz

Die Konstruktion mit einer Achshöhe von 560 mm ermöglicht die Integration dieses kompakten 6-kV-Motors in Anlagen, in denen der verfügbare Raum ohne Leistungseinbußen genutzt werden muss. Bei Projekten auf Basis standardisierter Baugrößen ist wichtig, dass Antriebstechnik dieser Art die volle Leistung innerhalb der Baugrößen H315 bis H560 bereitstellen kann und gleichzeitig die Auslegung sowohl neuer als auch modernisierter Anlagen vereinfacht.

Auch die Möglichkeit der Frequenzwahl ist wichtig, da die Ausrüstung für den Betrieb mit 60 Hz vorbereitet werden kann. Dies ist praktisch für Exportprojekte, internationale Fertigungsstandards und Technologien, bei denen sich die Betriebsumgebung je nach lokalem Netz ändert. Dadurch lässt sich der Motor leichter an unterschiedliche Produktionsstandorte anpassen, ohne unnötige Eingriffe in das Antriebskonzept.

Stabiles Drehmoment bei anspruchsvollen Starts

Ein Nenndrehmoment von 15372 Nm und ein Nennstrom von 183,6 A geben Konstrukteuren Spielraum, einen Antrieb für Anlagen mit hoher Trägheit und langen Anlaufzeiten auszulegen. Ein niedriges Anlaufdrehmomentverhältnis und ein günstiges Kippmomentverhältnis unterstützen Anwendungen, in denen das Motorverhalten beim Anlauf, bei Laständerungen und bei kurzzeitigen Prozessabweichungen überwacht wird.

Der Industriebetrieb erfordert außerdem Widerstandsfähigkeit gegen thermische und mechanische Einflüsse, weshalb Isolationsklasse F zusammen mit Erwärmungsklasse B wichtig ist. Eine solche Konstruktion unterstützt eine lange Lebensdauer der Wicklung in Umgebungen, in denen der Motor wiederholten Lastzyklen, hohen Betriebstemperaturen und begrenzten Möglichkeiten für Stillstände ausgesetzt ist.

Überwachung des Motorzustands im Dauerbetrieb

Die Zustandsüberwachung ist bei großen Antrieben unverzichtbar, weshalb 6xPT100 in der Wicklung, 1xPT100 im NDE-Lager, 1xPT100 im DE-Lager, eine Stillstandsheizung und ein 3xPTC-Thermistor eingesetzt werden können. Eine solche Ausstattung unterstützt die Überwachung der Temperaturbedingungen während Anlauf, stationärem Betrieb und Stillstand und reduziert das Risiko ungeplanter Eingriffe in die Produktion.

Ein Gewicht von 8300 kg und ein Rotorträgheitsmoment von 97,0 kg·m² sind Werte, die bei der Auslegung von Fundamenten, Handhabung und Anbindung an den Maschinensatz berücksichtigt werden müssen. Ein Rotorkäfig aus Kupferband trägt zu einer stabilen Energieübertragung in anspruchsvollen Betriebsarten bei, in denen lange Lebensdauer und gleichmäßiges Antriebsverhalten erwartet werden.

Gezielter Einsatz in der Schwerindustrie

Dieses Modell eignet sich für Anwendungen, in denen Leistung ohne unnötige Kompromisse bei der Antriebskonstruktion erforderlich ist. Typische Einsatzbereiche sind Abgasventilatoren in metallurgischen Betrieben, Gebläse für Prozessöfen, Kompressoraggregate in Raffinerien, Mühlen zur Erzaufbereitung, Brecher in Steinbrüchen, Rührwerke in chemischen Reaktoren, Pumpen für Kühlkreisläufe von Kraftwerken, schwere Förderlinien im Bergbau, Trommeltrockner, Walzgerüste, Antriebe für Entschwefelungsanlagen, Rohwasserpumpstationen, Belüfter in Kläranlagen und Wickelanlagen für Papiermaschinen.

Für Betreiber großer Werke ist entscheidend, dass die Konstruktion dieser Motorklasse langfristige Belastung, geplante Wartung und die Auswirkungen auf die gesamte Energiebilanz berücksichtigt. Für diese Maschinen nennt VYBO Electric ISO-Zertifizierungen als Teil des Fertigungs- und Prüfrahmens, was bei Audits und bei der Standardisierung der Beschaffung von Ersatzanlagen wichtig ist.

Wenn Sie eine Lösung für Prozess- oder Energieantriebe benötigen, bestellen Sie H17R 560-A-6-6 rechtzeitig und minimieren Sie das Risiko von Verzögerungen beim Projektstart.

Ein 1000-U/min-Elektromotor dieser Klasse ist für den langfristigen Betrieb vorbereitet, bei dem jede Kilowattstunde und jeder Prozentpunkt der Linienverfügbarkeit zählt.
