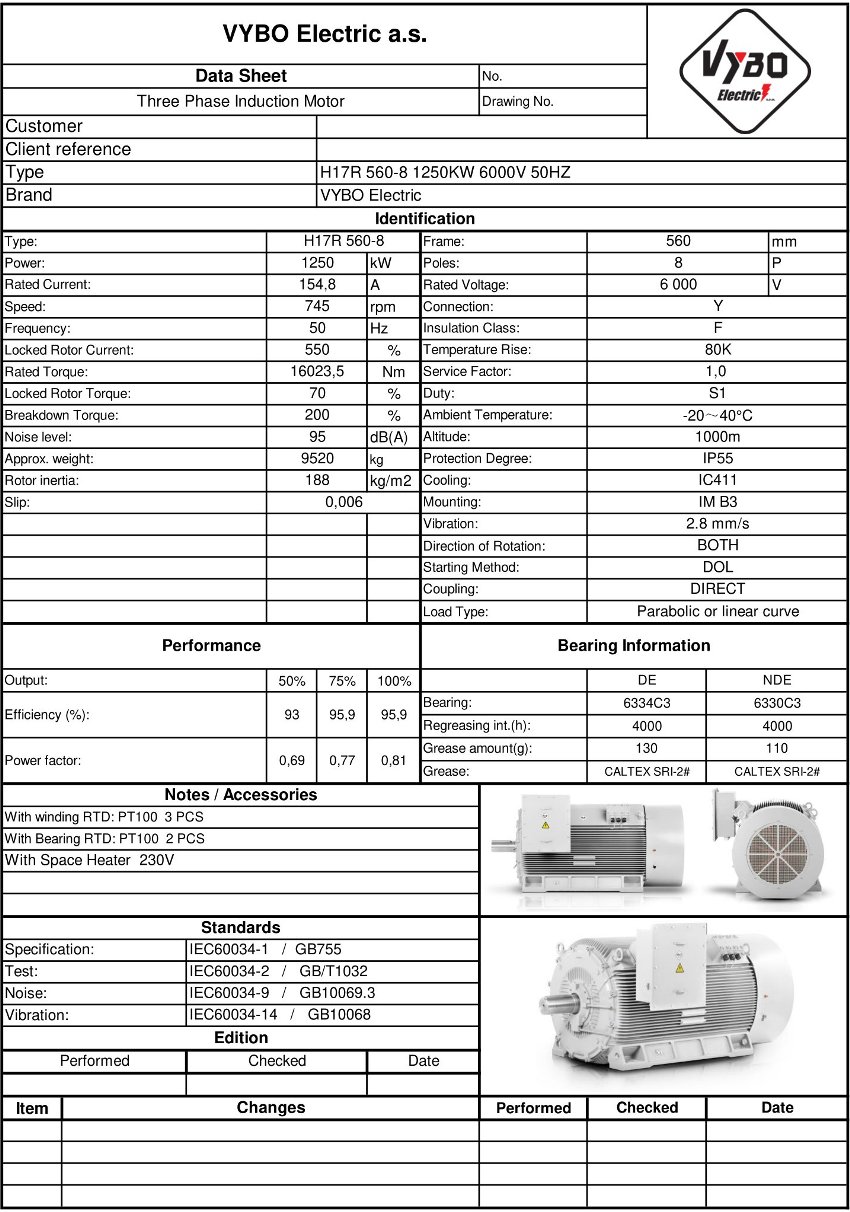

Drehstrom-Elektromotor: H17R-560-8 1250KW 6000V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H17R 560-8 |
| Nennleistung (kW) | 1250 |
| Baugröße (mm) | 560 |
| Polzahl | 8 |
| Nenndrehzahl (U/min) | 746 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 6 000 |
| Schaltung | Y |
| Nennstrom (A) | 151 |
| Wirkungsgrad bei 100 % Last (%) | 96,3 |
| Leistungsfaktor bei 100 % Last | 0,83 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 16002 |
| Anlaufmomentverhältnis (LRT/RLT) | 0,9 |
| Kippmomentverhältnis (BDT/RLT) | 2 |
| Anlaufstromverhältnis (LRA/RLA) | 5,1 |
| Rotorträgheitsmoment (kg·m²) | 120 |
| Zubehör | |
| 6 x PT100 in der Wicklung | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC-Thermistor | |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingungen | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC411 |
| Anlaufverfahren | DOL, VFD, Sanftstarter |
| Drehrichtung | Beide |
| Schwingungen (mm/s) | 2.8 |
| Rotorkäfig | Kupferstab |
| Klemmenkastentyp | VYBO CB1-HV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis zu 1000 m |
| Gewicht und Oberflächenbeschichtung | |
| Ungefähres Gewicht | 8400 kg |
| Farbe | RAL7030 |
| Lackoberfläche | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | auf Anfrage/auf Anfrage |
| Schmierstoff | auf Anfrage |
Bei Erzförderern, Mühlen, Pumpsystemen und anderen Schwerlastanwendungen zählt jedes Megawatt, das unter Kontrolle bleibt. H17R 560-A-8-6 mit einer Leistung von 1250 kW ist für lange Schichten, wechselnde Belastungen und Antriebe ausgelegt, bei denen sich die Energieeffizienz direkt in den Betriebskosten niederschlägt. Für Betreiber großer Fabriken ist wichtig, dass dieser 750-U/min-Elektromotor auch bei Anforderungen an präzise Anläufe und gleichmäßiges Drehmoment einen stabilen Betrieb aufrechterhält.
IE4 Super Premium-Effizienz unterstützt einen wirtschaftlichen Betrieb insbesondere dort, wo der Motor praktisch kontinuierlich läuft. Die Konstruktion arbeitet als Hochspannungs-Elektromotor für Prozesstechnologien, die eine zuverlässige Leistungsübertragung ohne unnötige Stillstände erfordern. Gleichzeitig handelt es sich um einen 6000-V-Elektromotor und damit um eine Lösung für Industrielinien, die eine robuste Stromversorgung und langfristige Stabilität verlangen.
750-U/min-Elektromotor für Dauerbetrieb und geringere Verluste
In großen Produktionssystemen zählt jede Verringerung der Antriebsverluste, insbesondere wenn der Motor mit hoher Auslastung arbeitet. H17R Compact PRO-HV bietet eine Lösung für Rührwerke, Presseneinheiten, Kompressoraggregate, Brecher, Trommeltrockner und Vakuumsysteme, bei denen ein 8-poliger Elektromotor mit stabiler Zugcharakteristik von Vorteil ist. Auch das Nenndrehmoment von 16002 Nm ist in dieser Klasse bedeutend und hilft, den Prozess ohne unnötige Schwankungen am Laufen zu halten.
Kompakter 6-kV-Motor mit Platz für Wartung und Integration
Die Baugröße 560 mm erleichtert die Planung des Maschinenraums, da sie die Nutzung der Leistung innerhalb eines angemessenen Einbauraums ermöglicht. Dieser kompakte 6-kV-Motor eignet sich für Anwendungen mit begrenztem Platzangebot, die dennoch eine hohe dynamische Reserve erfordern. In der Praxis ist dies bei Antrieben von Walzgerüsten, Ofenventilatoren, Rohrmühlen, Schiffsnebenanlagen, Kühlwasserpumpstationen und Hochleistungsmischern nützlich. Auch das Rotorträgheitsmoment von 120,0 kg·m² ist von Bedeutung, da es ein sanfteres Anlaufprofil in anspruchsvollen Prozessen unterstützt.
Erweiterte Temperaturüberwachung zum Schutz von Wicklung und Lagern
Im Dauerbetrieb ist die Temperaturkontrolle entscheidend für die Lebensdauer des gesamten Antriebs. Dieses Modell kann auf eine erweiterte Temperaturüberwachung setzen, die hilft, Abweichungen im thermischen Zustand rechtzeitig zu erkennen und sowohl Lager- als auch Wicklungskomponenten zu schützen. Eine solche Lösung ist besonders wichtig für Separatoren, Ventilatortürme, Zementmühlen, Bandbeschicker und schwere Prozesspumpen, bei denen der Motor häufig Staub, Vibrationen und Temperaturspitzen ausgesetzt ist. Verfügbare Sensorik und Zubehör erleichtern die Integration in das Anlagenleitsystem.
VYBO Electric für große Industrieantriebe mit zuverlässiger Lieferung
VYBO Electric ist ein bewährter Hersteller und Distributor, der Lösungen für Metallurgie, Energiesektor, Wasserwirtschaft, Petrochemie, Bergbau und weitere Bereiche der Schwerindustrie liefert. Damit kommt ein Motor zum Einsatz, der für Gesteinsbrecher, Trockentrommeln, Reduzierstationen, Horizontalmischer, Horizontalkompressoren, Schneidlinien, Pumpaggregate, Abluftventilatoren, Prozessrührwerke, Exzenterpressen, Verdichtungslinien, Wickelmaschinen, Kühltürme, Fördersysteme und Wasseraufbereitungsanlagen vorbereitet ist. Wenn Sie Leistung, Langlebigkeit und einen disziplinierten Langzeitbetrieb verbinden müssen, bestellen Sie rechtzeitig, damit Ihr Wartungs- und Produktionsplan ohne unnötige Verzögerungen eingehalten werden kann.
