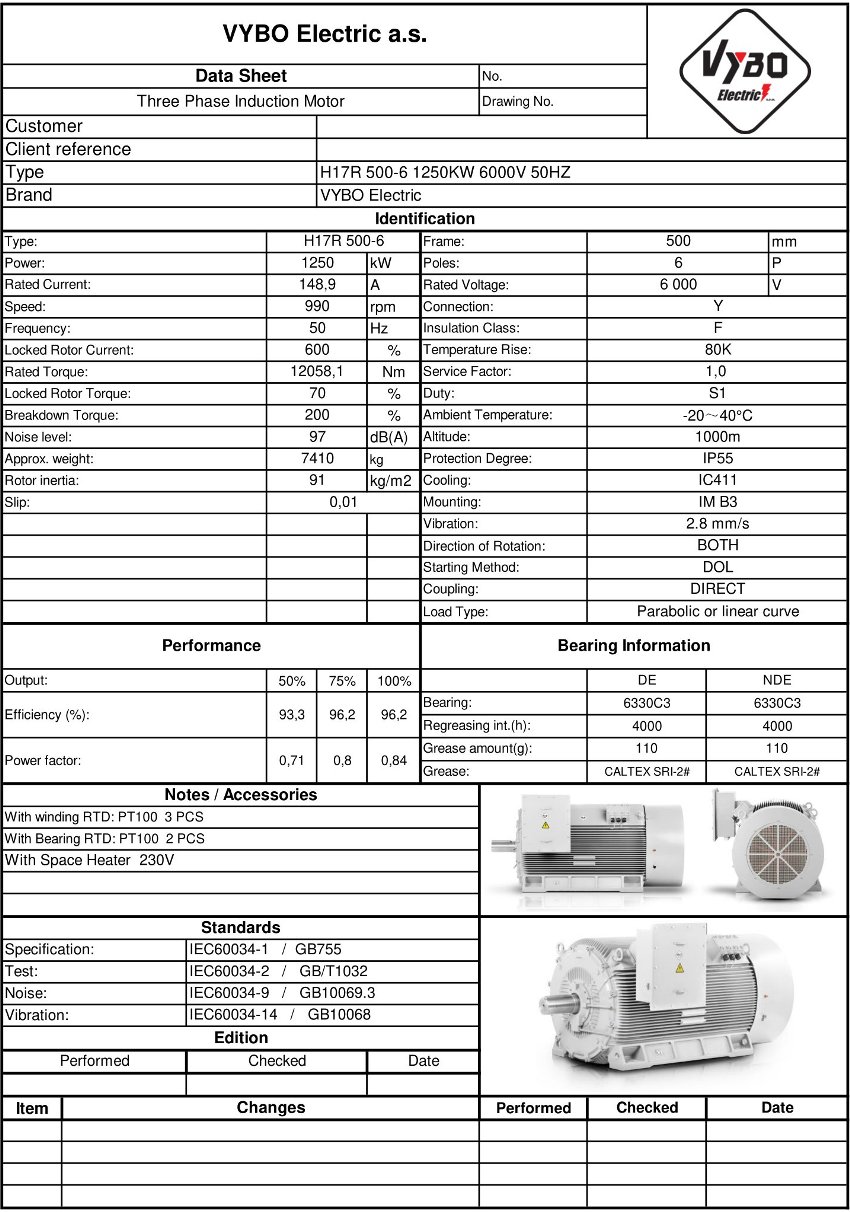

Drehstrom-Elektromotor: H17R-500-6 1250KW 6000V 50HZ
| Grundlegende technische Daten | |
| Motortyp | H17R 500-6 |
| Nennleistung (kW) | 1250 |
| Baugröße (mm) | 500 |
| Polzahl | 6 |
| Nenndrehzahl (U/min) | 995 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 6 000 |
| Schaltung | Y |
| Nennstrom (A) | 145,4 |
| Wirkungsgrad bei 100 % Last (%) | 96,5 |
| Leistungsfaktor bei 100 % Last | 0,86 |
| Anlauf- und Drehmomentkennwerte | |
| Nenndrehmoment (Nm) | 11997 |
| Anlaufmomentverhältnis (LRT/RLT) | 1,1 |
| Kippmomentverhältnis (BDT/RLT) | 2 |
| Anlaufstromverhältnis (LRA/RLA) | 5,9 |
| Rotorträgheitsmoment (kg·m²) | 48 |
| Zubehör | |
| 6 x PT100 in der Wicklung | |
| 1 x PT100 im NDE-Lager | |
| 1 x PT100 im DE-Lager | |
| Stillstandsheizung 230 V | |
| 3 x PTC-Thermistor | |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Schwingungen | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Bauform | IM B3 (andere Bauformen auf Anfrage) |
| Betriebsart | S1 |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Erwärmungsklasse | B |
| Kühlart | IC411 |
| Anlaufverfahren | DOL, VFD, Sanftstarter |
| Drehrichtung | Beide |
| Schwingungen (mm/s) | 2.8 |
| Rotorkäfig | Kupferstab |
| Klemmenkastentyp | VYBO CB1-HV |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich (°C) | -20 bis +40 (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis zu 1000 m |
| Gewicht und Oberflächenbeschichtung | |
| Ungefähres Gewicht | 7170 kg |
| Farbe | RAL7030 |
| Lackoberfläche | glänzend |
| Lager und Schmierung | |
| DE/NDE-Lager | auf Anfrage/auf Anfrage |
| Schmierstoff | auf Anfrage |
In anspruchsvollen Pressen-, Pumpen- und Förderanlagen zählt jeder Verlust und jeder Stillstand. H17R 500-C-6-6 von VYBO Electric ist für Betriebe ausgelegt, die von einem Hochspannungsantrieb Energieeffizienz, zuverlässige Reservekapazität und einen langen Betriebszyklus erwarten. Mit einer Leistung von 1250 kW hilft er, den Energiebedarf bei Dauerbelastung zu reduzieren und gleichzeitig ein stabiles Betriebsverhalten beizubehalten, was auch bei einem 1000-U/min-Elektromotor in Anwendungen großer Werke geschätzt wird.
IE4-Wirkungsgrad für Antriebe mit langen täglichen Betriebszeiten
IE4 Super Premium Wirkungsgrad ist überall dort vorteilhaft, wo der Motor kontinuierlich läuft und jede Kilowattstunde im Werksbudget spürbar wird. Die Konstruktion unterstützt die Energieeffizienz schwerer Prozessantriebe und eignet sich damit für Linien mit hohen Anforderungen sowohl an einen gleichmäßigen Betrieb als auch an die Kontrolle der Betriebskosten. In diesem Segment ist ein 6000-V-Elektromotor besonders sinnvoll, wenn Leistung mit wirtschaftlichem Betrieb ohne unnötige Stillstandszeiten kombiniert werden muss.
Kompakte Lösung in Baugröße 500 mm
Eine Baugröße von 500 mm erleichtert die Integration in Technologien, bei denen Platz teuer ist und Installationsarbeiten unter Kontrolle bleiben müssen. Der kompakte 6-kV-Motor kann die volle Leistung in Baugrößen H315 bis H560 bereitstellen und vereinfacht damit den Ersatz bestehender Antriebe in Verteilungsanlagen, Kompressoren oder Mühlen. Die Möglichkeit zur Zustandsüberwachung von Wicklungen und Lagern ist ebenfalls praktisch für die Wartung, da die erweiterte Temperaturüberwachung die Zuverlässigkeit während langer Produktionszyklen erhöht.
Stabilität beim Anlauf und bei gleichmäßiger Belastung
Eine Nenndrehzahl von 995 U/min unterstützt eine gleichmäßige Leistungsübertragung in Anwendungen, die eine präzise Prozesssteuerung und geringere dynamische Stöße erfordern. Ein Rotorkäfig aus Kupferband hilft dem 6-poligen Elektromotor, auch bei häufigen Laständerungen ein gleichmäßiges Verhalten beizubehalten. Messungen an Lagern und Wicklungen sind ebenfalls für die langfristige Überwachung in Umgebungen vorbereitet, in denen es unwirtschaftlich wäre, eine Überhitzung erst nach dem Auftreten einer Störung zu behandeln.
Überwachung, die bei der Planung von Stillständen hilft
Die erweiterte Temperaturüberwachung ist besonders in Betrieben nützlich, in denen Spitzenbelastungen mit langen Produktionsfenstern wechseln. Dieses Modell bietet außerdem 6 x PT100 in der Wicklung, 1 x PT100 im NDE-Lager, 1 x PT100 im DE-Lager, eine Stillstandsheizung und 3 x PTC-Thermistoren, was die Zustandsüberwachung des Antriebs sowohl bei Umrichterbetrieb als auch bei direktem Netzbetrieb vereinfacht. Eine solche Lösung reduziert den Druck zu ungeplanten Eingriffen in Metallurgie, chemischer Produktion, Zementwerken und Bergbautechnologien.
Einsatz in Schwerindustrie und Energiesektor
H17R 500-C-6-6 eignet sich für Kokereigebläse, Rohstoffförderer, Schlammpumpen, Mühlenantriebe, Rührwerke in der chemischen Produktion, Traktionsventilatoren, Kompressorstationen, Walzgerüstantriebe, Erzbrecher, Ofenabgasventilatoren, Entwässerungspumpen, Kühltürme, Wickler von Papiermaschinen, Rührwerke in Kläranlagen und hoch belastete Förderbänder im Bergbau. In diesen Anwendungen ist ein vorhersehbarer Betrieb entscheidend, der die Stabilität der gesamten Technologie unterstützt.
VYBO Electric als bewährter Partner für große Antriebe
VYBO Electric ist ein bewährter Hersteller und Distributor von Antrieben für industrielle Anwendungen, in denen technische Kontinuität, Serviceerfahrung und langfristige Verfügbarkeit der Lösung erforderlich sind. Wenn Sie einen Motor für eine Modernisierung oder eine neue Linie benötigen, bestellen Sie H17R 500-C-6-6 rechtzeitig, um die Stillstandszeit zu minimieren und die geplante Inbetriebnahme ohne unnötige Verzögerungen einzuhalten.
