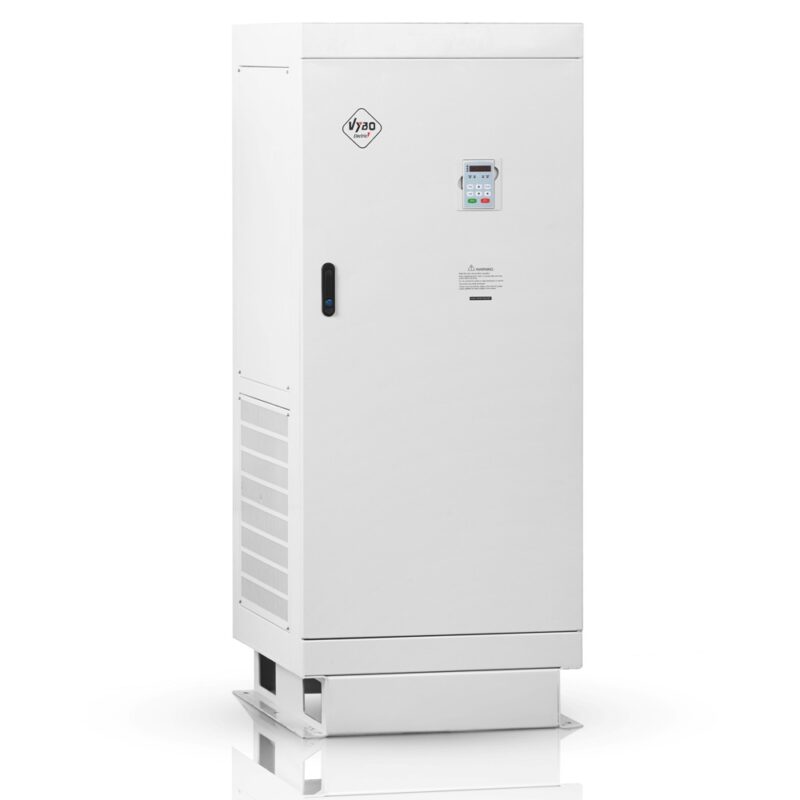

Frequenzumrichter V810-4T5000
Leistung 500 kW
Nennausgangsstrom 860 A
Versorgungsspannung 3 x 400 V
Ausgangsspannung 0 – 400 V
Ausgangsfrequenz 0 – 3200 Hz
Bremseinheit Extern

Aktuelle Verfügbarkeit: auf Lager

Lieferung: Kostenlos

Garantiert sichere Kaufabwicklung

Wenn Sie Beratung oder Hilfe bei Ihrer Bestellung benötigen, können Sie uns kontaktieren.

Frequenzamrichter 500kW V810-4T5000 (400V) auf Lager. Es ist zu günstigen Konditionen erhältlich. Es handelt sich um ein hochmodernes Gerät zur Steuerung von Elektromotoren auf professionellem Niveau. Es zeichnet sich durch hohe Zuverlässigkeit und Stabilität aus. Kontaktieren Sie uns für weitere Informationen.

Frequenzumrichter 500kW V810 – Preis

Frequenzumrichter 500kW V810 – der Preis ist sehr günstig, wir liefern ihn auf Anfrage. Diese Wechselrichter sind für die anspruchsvollsten und komplexesten professionellen Anwendungen konzipiert und für alle Arten geeignet. Für einen Zeitraum von 3 Sekunden schaffen sie eine Überlastung von bis zu 180 % und für einen Zeitraum von 60 Sekunden ist eine Überlastung von 150 % möglich. Aus diesem Grund können wir sagen, dass es sich um die höchstmögliche Klasse von Umrichtern handelt, die bis zu 1000 kW in Massenproduktion hergestellt werden. Diese Modelle halten hohen Belastungen stand, was sie zu etwas Besonderem macht. Der 500kW-Frequenzumrichter V810 verfügt über ein sehr breites Spektrum.

Einsatzbereiche von Frequenzumrichtern 500kW V810 400V

Der 500kW V810 400V Frequenzumrichter eignet sich für den Einsatz in allen Industriebereichen, nicht nur in einfachen, sondern auch anspruchsvollen Anwendungen. Zur besseren Vorstellung listen wir im Folgenden mehrere Branchen auf, in denen Sie unsere 500kW-Frequenzumrichter finden können.

Einsatz von 500kW V810-Frequenzumrichtern in Deutschland

Der 500kW-Frequenzumrichter V810 wird in zahlreichen Branchen eingesetzt. Nachfolgend einige Anwendungsbeispiele:
In der Leichtindustrie

  • Lebensmittelindustrie
  • Polygraphie
  • Elektrotechnische Industrie
  • Textilindustrie

Einsatz in der Schwerindustrie

  • Automobilindustrie
  • Bergbauindustrie
  • chemische Industrie
  • Energie
  • Metallurgie
  • Luftfahrtindustrie
  • Bau
  • Ingenieurwesen
Frequenzumrichter 500kW V810 und seine Funktionen
  • Frequenzumrichter-Netzteil mit Drehspannung 3 x 400 V AC
  • Der Steuermodus des Frequenzumrichters ist CLVC-Vektorregelung mit geschlossenem Regelkreis, SVC-Vektorregelung mit offenem Regelkreis oder V/F-Steuerung
  • Wechselrichter-Ausgangsfrequenz 0,01 bis 3200 Hz
  • V 810 arbeitet mit einer Trägerfrequenz von 1 bis 16 kHz
  • V 810 verfügt standardmäßig über eine eingebaute Bremseinheit bis 18,5 kW, PID, SPS
  • Standardfunktionen von AVR, JOG, Timer, Schutzfunktionen
  • Sicherheitsfunktion EMS STOP Sofortstopp
  • Anschlussfunktion des PTC-Schutzes oder des Thermokontakts des Elektromotors
  • Abnehmbares Panel mit der Möglichkeit einer externen Installation bis zu 50 m (Kabel)
  • V 810 verfügt über 8 wählbare PNP- oder NPN-Digitaleingänge, darunter 1 Hochgeschwindigkeits-Impulseingang mit 100 kHz; 2 analoge Eingänge -10 / +10 V; 0-10 V und 4-20 mA (oder 0 bis 20 mA).
  • Ausgänge sind 1 digital – Hochgeschwindigkeit, 2 analog und 2 Relais
  • Physische RS 485 MODBUS-Schnittstelle standardmäßig integriert
  • MODBUS RTU-Kommunikationsschnittstelle; PROFIBUS-DP
  • Eingebauter Port zum Anschluss von PG-Karten (Encoder, Resolver usw.)
  • Normen EN/IEC 61800-3: 2017; C1, das für die 1. Umgebung geeignet ist; EN/IEC 61800-3: 2017; C2, das für die 1. Umgebung geeignet ist;
Warum VYBO Electric 500kW V810 Frequenzumrichter?

Wenn Sie sich fragen, ob der Frequenzumrichter vom Typ V810 mit einer Leistung von 500kW das Richtige für Sie ist, zeigen wir Ihnen im nächsten Text, wann Sie sich ein solches Gerät zulegen sollten:
– wenn Sie Ihren Betrieb effektiv optimieren müssen
– wenn Sie einen zuverlässigen Frequenzumrichter mit hoher Überlastfähigkeit benötigen
– wenn Sie im Betrieb mit höheren Leistungen arbeiten
– wenn Sie viele Funktionen nutzen möchten
– wenn Sie das beste Preis-Leistungs-Verhältnis erhalten möchten
– wenn Sie überall in Deutschland schnell einen Konverter benötigen

Frequenzumrichter 500kW V810 400V Auf Lager Deutschland

Datenblatt

Maßzeichnungen

Katalog, Handbuch

Nennleistung 500 kW
Nennausgangsstrom 860 A
Versorgungsspannung 3 x 400 V
Ausgangsspannung 0 – 400 V
Ausgabefrequenz 0 – 3200 Hz
Überlastfähigkeit im ND-Modus – Normallast (Normal Duty) 120 % / 60s
Überlastung im HD-Modus – Heavy Duty (Heavy Duty) 150 % / 60s
Steuermodus V/F-Skalarsteuerung
SFVC-Vektorsteuerungsmodus mit offenem Regelkreis
CLVC-Vektorregelungsmodus mit geschlossenem Regelkreis
Analogeingänge 2
Digitale Eingänge 8
Analogausgänge 2
Relaisausgänge 2
Open-Collector-Ausgänge 1
Bremstransistor X
EMV-Filter
+10V-Ausgang
+24 V-Ausgang
Eingabe für PTC
Safe Torque Off (STO) X
Notstopp (EMS)
Integriertes Ethernet X
Integrierte MODBUS RTU
PROFIBUS
PG-Karte für Encoder
PID
Intelligente SPS-Funktion
Externe Panel-Verbindung (normalerweise bis zu 30 m)
Schutzart IP 20
Schutzart IP 65 X
Drehrichtung über externen Eingang ändern
Drehrichtung im Bedienfeld ändern
Leistungsparameter der Wechselrichter der V810-Serie

1PH / 3PH AC 230 V ±15 %
Wechselrichtermodelltyp V810 Nennleistung. Leistung (kW) Maximaler Eingangsstrom (A) Nennausgangsstrom (A) Empfohlene Motorleistung (kW)
V810-2S0004 0,4 5.4 2.4 0,4
V810-2S0007 0,75 7.2 4,5 0,75
V810-2S0015 1,5 10 7 1,5
V810-2S0022 2.2 16 10 2.2
V810-2S0030 3 23 16 3
3PH / 3PH AC 400 V ±15 %
V810-4T0004 0,4 3,4 1,2 0,4
V810-4T0007 0,75 3,8 2,5 0,75
V810-4T0015 1,5 5 3.7 1,5
V810-4T0022 2.2 5.8 5 2.2
V810-4T0040 4 10 9 4
V810-4T0055 5,5 15 13 5,5
V810-4T0075 7,5 19 17,5 7,5
V810-4T0110 11 26 25 11
V810-4T0150 15 35 32 15
V810-4T0220 22 46 45 22
V810-4T0300 30 62 60 30
V810-4T0370 37 76 75 37
V810-4T0370 37 76 75 37
V810-4T0450 45 90 90 45
V810-4T0550 55 105 110 55
V810-4T0750 75 140 150 75
V810-4T0900 90 160 176 90
V810-4T1100 110 210 210 110
V810-4T1320 132 240 253 132
V810-4T1600 160 290 300 160
V810-4T1850 185 330 340 185
V810-4T2000 200 370 380 200
V810-4T2200 220 410 420 220
V810-4T2500 250 460 470 250
V810-4T2800 280 500 520 280
V810-4T3150 315 580 600 315
V810-4T3500 350 620 640 350
Eingangsspannung (V) 50/60 Hz Motorleistung (kW) Empfohlener Kabelquerschnitt (mm²) Empfohlener Leistungsschalter (A) Empfohlener Eingangsschütz (A)
V810-2S0004 1 Phase 1×230 V 0,4 1,5 10 9
V810-2S0007 0,75 1,5 16 12
V810-2S0015 1,5 2,5 25 18
V810-2S0022 2.2 4 32 25
V810-2S0030 3 6 40 32
V810-4T0004 3 Phasen 3×400 V 0,4 1,5 6 9
V810 -4T0007 0,75 1,5 6 9
V810-4T0015 1,5 1,5 10 9
V810-4T0022 2.2 1,5 10 9
V810-4T0040 4 2,5 16 12
V810-4T0055 5,5 2,5 20 18
V810-4T0075 7,5 4 32 25
V810-4T0110 11 4 32 25
V810-4T0150 15 6 40 32
V810-4T0185 18,5 10 50 38
V810-4T0220 22 10 50 40
V810-4T0300 30 16 63 50
V810-4T0370 37 25 100 65
V810-4T0450 45 25 100 80
V810-4T0550 55 35 125 95
V810-4T0750 75 50 160 115
V810-4T0900 90 70 225 170
V810-4T1100 110 95 250 205
V810-4T1320 132 120 315 245
V810-4T1600 160 120 350 300
V810-4T1850 185 150 400 300
V810-4T2000 200 185 500 410
V810-4T2200 220 185 500 410
V810-4T2500 250 240 630 475
V810-4T2800 280 240 630 475
V810-4T3150 315 240 800 620
V810-4T3500 350 2×150 800 620
V810-4T4000 400 2×185 1000 800
V810-4T4500 450 2×240 1250 800
V810-4T5000 500 2×240 1250 1000

Tabelle geeigneter Bremswiderstände V810

Frequenzumrichtertyp Bremswiderstand Bremseinheit Bremsmoment (10 % ED) Empfohlene Motorleistung (kW)
Widerstandsleistung (W) Widerstandswert (Ω) (≥)
V810-2S0004 80 200 Eingebaut 125 0,4
V810-2S0007 80 150 Eingebaut 125 0,75
V810-2S0015 100 70 Eingebaut 125 1,5
V810-2S0022 100 70 Eingebaut 125 2.2
V810-2S0030 250 65 Eingebaut 125 3
V810-4T0004 150 300 Eingebaut 125 0,4
V810-4T0007 150 300 Eingebaut 125 0,75
V810-4T0015 150 220 Eingebaut 125 1,5
V810-4T0022 250 200 Eingebaut 125 2.2
V810-4T0055 300 130 Eingebaut 125 5,5
V810-4T0075 0,5 65 Eingebaut 125 7,5
V810-4T0110 0,5 65 Eingebaut 125 11
V810-4T0150 0,80 43 Eingebaut 125 15
V810-4T0185 1 32 Eingebaut 125 18,5
V810-4T0220 1.3 25 Optional (integriert) 125 22
V810-4T0300 1,5 22 Optional (integriert) 125 30
V810-4T0370 2,5 16 Optional (integriert) 125 37
V810-4T0450 3.7 12.6 Optional (integriert) 125 45
V810-4T0550 4,5 9.4 Externe 125 55
V810-4T0750 5,5 9.4 Externe 125 75
V810-4T0900 7,5 6.3 Externe 125 90
V810-4T1100 4,5 x 2 9,4 x 2 Externe 125 110
V810-4T1320 5,5 x 2 9,4 x 2 Externe 125 132
V810-4T1600 6,5 x 2 6,3 x 2 Externe 125 160
V810-4T1850 16 2,5 Externe 125 185
V810-4T2000 6,5 x 3 6,3 x 3 Externe 125 200
