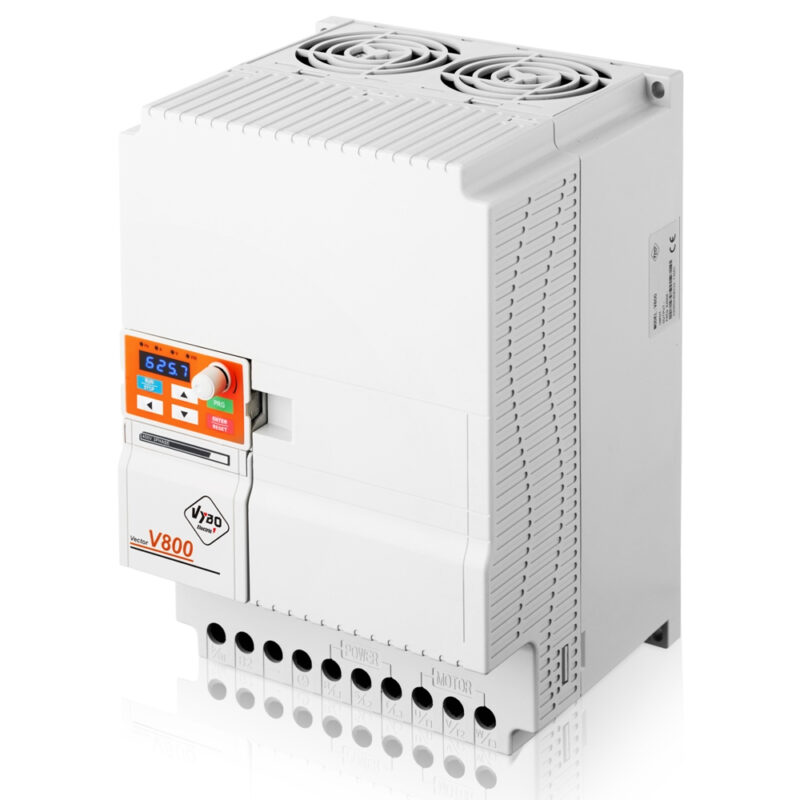

Frequenzumrichter 22kW V800-4T0220 (400V)

Startseite » Shop » Frequenzumrichter » Frequenzumrichter V800 » Frequenzumrichter V800 (400V) » Frequenzumrichter 22kW V800-4T0220 (400V)
Frequenzumrichter V800-4T0220
Leistung 22 kW
Nennausgangsstrom 45 A
Versorgungsspannung 3 x 400 V
Ausgangsspannung 0 – 400 V
Ausgangsfrequenz 0 – 3200 Hz
Bremseinheit Ja

Aktuelle Verfügbarkeit: auf Lager

Lieferung: Kostenlos

Garantiert sichere Kaufabwicklung

Wenn Sie Beratung oder Hilfe bei Ihrer Bestellung benötigen, können Sie uns kontaktieren.

Frequenzamrichter 22kW V800-4T0220 (400V) mit schneller Lieferung. Wir liefern in alle Städte in Deutschland. Es handelt sich um einen hochwertigen Frequenzumrichter, der Ihnen Stabilität und Zuverlässigkeit bietet. Es ist für viele verschiedene Anwendungen geeignet.

Frequenzumrichter 22kW V800 Deutschland

Die unter der V800-Serie hergestellten 22kW-Frequenzumrichter sind nicht nur mit der Vektorregelung kompatibel, sondern ihre Spezialität ist auch die Produktion in höchstmöglicher Qualität. Sie umfassen die anspruchsvollsten Funktionen der professionellen Antriebsverwaltung, die auch anspruchsvolle Anwender zufrieden stellen. Zu dieser Serie gehören außerdem spezielle Software und Funktionen, die den Betrieb auch unter härtesten Industriebedingungen gewährleisten. Der 22kW-Frequenzumrichter V800 wird wie andere Modelle bereits bei der Herstellung vorprogrammiert, sodass er sofort einsatzbereit ist – unmittelbar nach dem Anschluss an das Stromnetz. Der Benutzer kann den Wechselrichter über das Panel, aber auch extern über digitale oder analoge Steuerung steuern. Es wird nicht nur für einfache, sondern auch für anspruchsvollste Anwendungen eingesetzt, die oft extrem überlastet sind.

Frequenzumrichter 22kW 400V – Ausverkauf

Die Funktionen des 22kW 400V V800 Frequenzumrichters sind wirklich umfangreich. Einige grundlegende sind:

  • Frequenzumrichter-Stromversorgung mit Drehspannung 3 x 400 V AC
  • Der Steuermodus des Frequenzumrichters ist SFVC-Open-Loop-Vektor oder V/F-Steuerung
  • Wechselrichter-Ausgangsfrequenz 0,01 bis 3200 Hz
  • V800 arbeitet mit einer Trägerfrequenz von 1 bis 16 kHz
  • V800 verfügt standardmäßig über eine integrierte Bremseinheit, PID und SPS
  • Eingebauter EMV-Filter
  • Standardfunktionen von AVR, JOG, Timer, Schutzfunktionen
  • EMS-Sofortstopp-Sicherheitsfunktion
  • Anschlussfunktion des PTC-Schutzes oder des Thermokontakts des Elektromotors
  • Abnehmbares Panel mit der Möglichkeit einer externen Installation bis zu 50 m (Kabel)
  • V800 verfügt über 6 digitale Eingänge, darunter 1 Hochgeschwindigkeitsimpuls 100 kHz; 2 analoge Eingänge 0-10 V und 4-20 mA.
  • Ausgänge sind 1 digital, 1 analog und 1 Relais
  • Physische RS 485 MODBUS-Schnittstelle standardmäßig integriert
  • MODBUS RTU-Kommunikationsschnittstelle
  • Normen EN/IEC 61800-3: 2017; C1, das für die 1. Umgebung geeignet ist; EN/IEC 61800-3: 2017; C2, das für die 1. Umgebung geeignet ist

22kW V800-Frequenzumrichter werden in der Praxis häufig eingesetzt

  • Mühlen
  • Pumpen
  • Mühlen
  • Lufttechnik
  • Schneidemaschinen
  • Essen
  • elektrische Getriebe
  • Keramik
  • Textil
  • Tauchmaschinen
  • Zentrifugalmaschinen
22kW V800-Frequenzumrichter auf Lager

Wenn Sie weitere Informationen zu den Frequenzumrichtern der V800-Serie erhalten möchten, können Sie sich auch die folgenden PDF-Materialien ansehen: Benutzerhandbuch und Frequenzumrichterkatalog bzw. Datenblatt. Wenn Sie fehlende Daten ergänzen müssen, können Sie uns auch über unsere Kundenhotline kontaktieren oder uns eine Nachricht an unsere E-Mail-Adresse senden. Unsere Verkäufer beantworten gerne alle Ihre Fragen. Wir freuen uns von Ihnen zu hören.

Qualitäts-Frequenzumrichter sofort

Wir bieten unseren geschätzten Kunden 22kW-Frequenzumrichter der V800-Serie mit besonders schneller Lieferung. Sie können den Konverter günstig online in unserem E-Shop bestellen, wir verpacken und versenden ihn umgehend an Sie. Innerhalb weniger Tage können Sie Ihren neuen Frequenzumrichter für Ihre Zwecke einsetzen. VYBO Electric ist eine Qualitätsgarantie.

Frequenzumrichter 22kW V800 400V Preis VYBO Electric Deutschland

Frequenzumrichter 22kW V800 400V Preis VYBO Electric Deutschland

Frequenzumrichter 22kW V800 400V Preis VYBO Electric Deutschland

Frequenzumrichter 22kW V800 400V Preis VYBO Electric Deutschland

Datenblatt

Maßzeichnungen

Katalog, Handbuch

Nennleistung bei normaler Last (Normalbetrieb) 22 kW
Leistung bei starker Belastung 18,5 kW
Nennausgangsstrom 45 A
Versorgungsspannung 3 x 400 V
Ausgangsspannung 0 – 400 V
Ausgabefrequenz 0 – 3200 Hz
Überlastfähigkeit im ND-Modus – Normal Duty 120 % / 60s
Leistung bei starker Belastung – Heavy Duty 150 % / 60s
Steuermodus V/F-Skalarsteuerung
SFVC-Vektor-Open-Loop-Steuerungsmodus
CLVC-Vektor-Regelungsmodus X
Analogeingänge 2
Digitale Eingänge 6
Analogausgänge 1
Relaisausgänge 1
Open-Collector-Ausgaben 1
Bremstransistor
EMV-Filter
+10V Ausgang
+24 V Ausgang X
Eingabe für PTC
Safe Torque Off (STO) X
Notstopp (EMS)
Integriertes Ethernet X
Integrierte MODBUS RTU
PROFIBUS X
PG-Karte für Encoder X
PID
Intelligente SPS-Funktion
Externe Panel-Verbindung (normalerweise bis zu 30 m)
Schutzart IP 20
Schutzart IP 65 X
Drehrichtung über externe Eingabe ändern
Drehrichtung im Bedienfeld ändern X
Leistungsparameter der Frequenzumrichter der V800-Serie

1PH / 3PH AC 230 V ±15 %
Wechselrichtermodell Typ V800 Nennleistung. Leistung (kW) Maximaler Eingangsstrom (A) Nennausgangsstrom (A) Empfohlene Motorleistung (kW)
V800-2S0004 0,4 5.4 2.4 0,4
V800-2S0007 0,75 7.2 4.5 0,75
V800-2S0015 1,5 10 7 1,5
V800-2S0022 2,2 16 10 2,2
V800-2S0030 3 23 16 3
3PH / 3PH AC 400 V ±15 %
V800-4T0007 0,75 3.8 2,5 0,75
V800-4T0015 1,5 5 3.7 1,5
V800-4T0022 2,2 5.8 5 2,2
V800-4T0040 4 10 9 4
V800-4T0055 5.5 15 13 5.5
V800-4T0075 7,5 19 17,5 7,5
V800-4T0110 11 26 25 11
V800-4T0150 15 35 32 15
V800-4T0220 22 46 45 22
V800-4T0300 30 62 60 30
V800-4T0370 37 76 75 37
V800-4T0370 37 76 75 37
V800-4T0450 45 92 90 45
V800-4T0550 55 112 110 55
V800-4T0750 75 155 150 55
V800-4T0900 90 180 176 90
V800-4T1100 110 215 210 110
V800-4T1320 132 260 253 132
V800-4T1600 160 310 300 160
V800-4T1850 185 350 340 185
V800-4T2000 200 390 380 200
Eingangsspannung (V) 50/60Hz Motorleistung (kW) Empfohlener Kabelquerschnitt (mm²) Empfohlener Unterbrecher (A) Empfohlener Eingangsschütz (A)
V800-2S0004 1 Phase 1×230 V 0,4 1,5 10 10
V800-2S0007 0,75 1,5 16 16
V800-2S0015 1,5 2,5 25 25
V800-2S0022 2,2 4 32 32
V800-2S0030 3 4 40 40
V800-4T0004 3 Phasen 3×400 V 0,4 1,5 6 6
V800 -4T0007 0,75 1,5 6 6
V800-4T0015 1,5 1,5 6 6
V800-4T0022 2,2 1,5 10 10
V800-4T0040 4 2,5 16 16
V800-4T0055 5.5 2,5 20 20
V800-4T0075 7,5 4 32 32
V800-4T0110 11 4 32 32
V800-4T0150 15 6 40 40
V800-4T0185 18,5 10 50 50
V800-4T0220 22 10 50 50
V800-4T0300 30 16 63 63
V800-4T0370 37 25 100 100
V800-4T0450 45 25 100 100
V800-4T0550 55 35 125 125
V800-4T0750 75 50 160 160
V800-4T0900 90 70 225 225
V800-4T1100 110 95 250 250
V800-4T1320 132 120 315 315
V800-4T1600 160 120 350 350
V800-4T1850 185 150 400 400
V800-4T2000 200 185 500 500

Tabelle geeigneter Bremswiderstände V800

Frequenzwandlertyp Bremswiderstand Bremseinheit Empfohlene Motorleistung (kW)
Widerstandsleistung (kW) Widerstandswert (Ω) (≥)
V800-2S0004 0,80 200 Integriert 0,4
V800-2S0007 0,80 150 Integriert 0,75
V800-2S0015 0,10 70 Integriert 1,5
V800-2S0022 0,10 70 Integriert 2.2
V800-2S0030 0,25 65 Integriert 3
V800-4T0004 0,15 300 Integriert 0,4
V800-4T0007 0,15 300 Integriert 0,75
V800-4T0015 0,15 220 Integriert 1,5
V800-4T0022 0,25 200 Integriert 2.2
V800-4T0040 0,3 130 Integriert 4
V800-4T0055 0,4 90 Integriert 5.5
V800-4T0075 0,5 65 Integriert 7.5
V800-4T0110 0,5 65 Integriert 11
V800-4T0150 0,80 43 Integriert 15
V800-4T0185 1 32 Integriert 18,5
V800-4T0220 1.3 25 Integriert 22
V800-4T0300 1,5 22 Integriert 30
V800-4T0370 2,5 16 Integriert 37
V800-4T0450 3.7 12.6 Integriert 45
V800-4T0550 4.5 9.4 Externer BJ 55
V800-4T0750 5.5 9.4 Externer BJ 75
V800-4T0900 7,5 6.3 Externer BJ 90
V800-4T1100 4,5 x 2 9,4 x 2 Externer BJ 110
V800-4T1320 5,5 x 2 9,4 x 2 Externer BJ 132
V800-4T1600 6,5 x 2 6,3 x 2 Externer BJ 160
V800-4T1850 16 2,5 Externer BJ 185
V800-4T2000 6,5 x 3 6,3 x 3 Externer BJ 200
