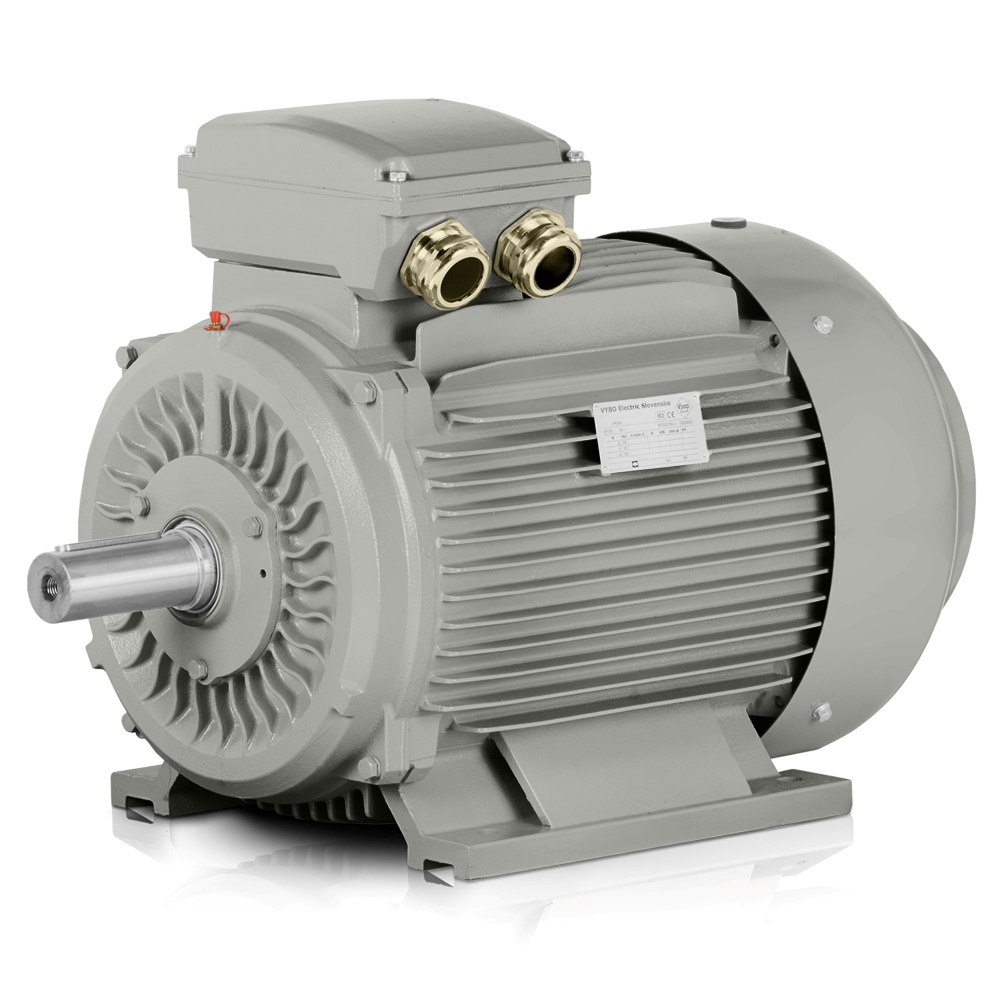

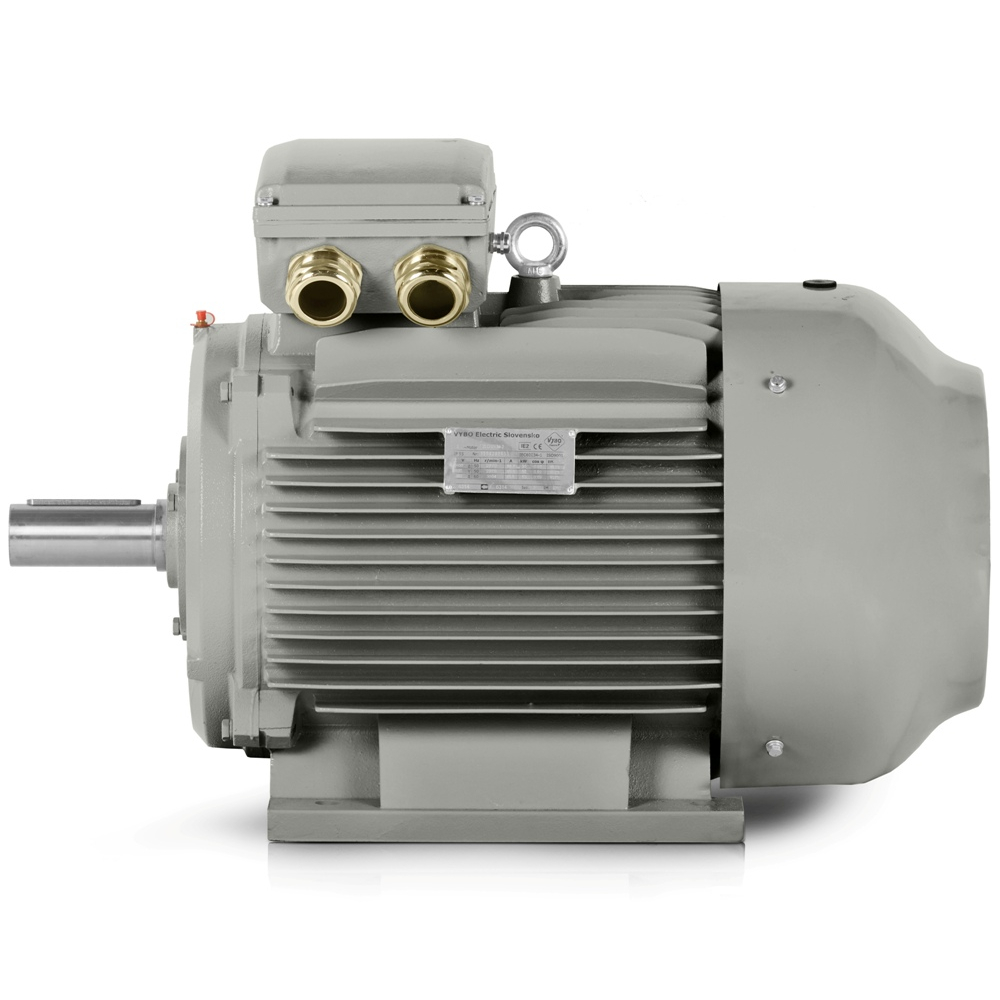

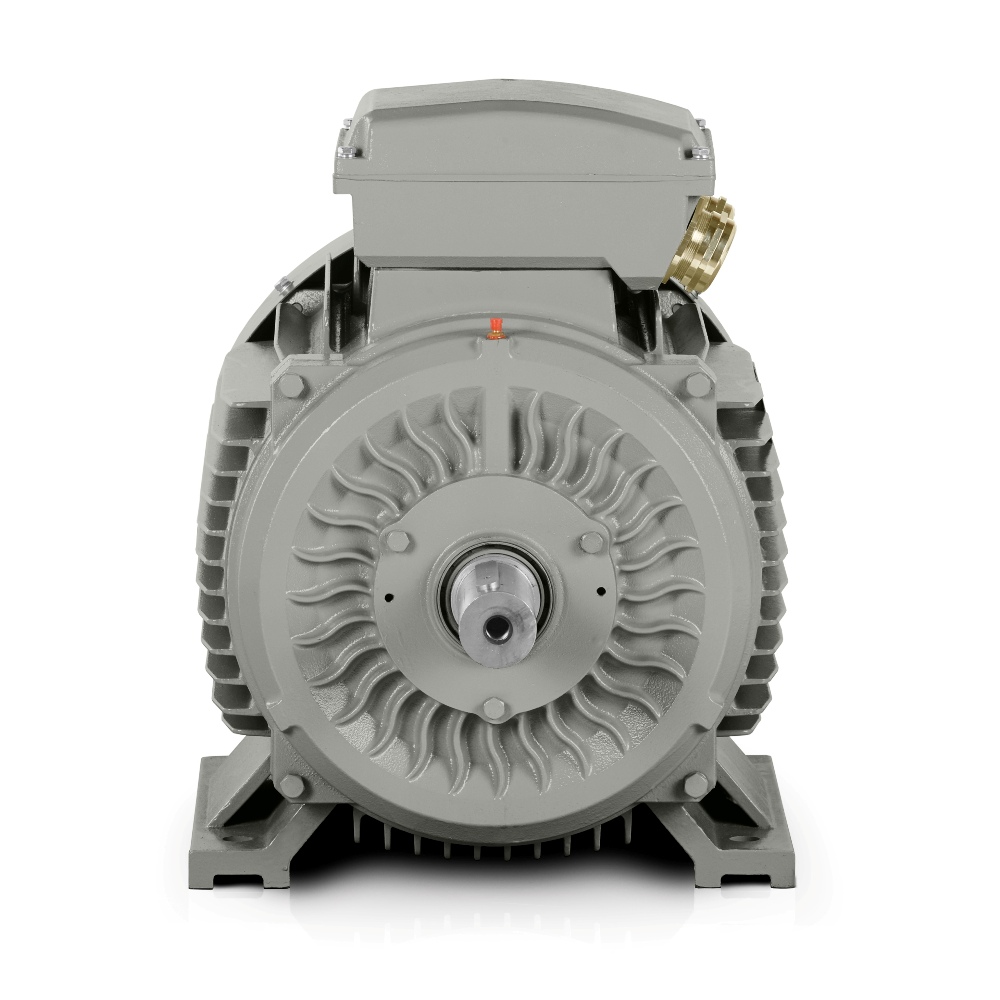

Dreiphasen-Elektromotor: 3LC-280S-4, 75 kW
| Technische Grunddaten | |
| Motortyp | 3LC-280S-4 |
| Nennleistung (kW) | 75 |
| Baugröße (mm) | 280 |
| Polzahl | 4 |
| Nenndrehzahl (U/min) | 1485 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 129 |
| Nennstrom 690 V (A) | 74,78 |
| Wirkungsgrad bei 100 % Last (%) | 95 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,88 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 2 |
| Kippmomentverhältnis (BDT/RLT) | 2,3 |
| Anlaufstromverhältnis (LRA/RLA) | 6,9 |
| Rotorträgheitsmoment (kg·m²) | 2,1199 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M63X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 1102*652*846 |
| Verpackungsgewicht (kg) | 570 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6317-C3/6317-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
Bei der Auslegung eines Antriebs sind Stabilität, Ersatzteilverfügbarkeit und langfristige Wirtschaftlichkeit entscheidend. Dieser 1500-U/min-Elektromotor in 3LC PRO-Ausführung bietet ein ideales Verhältnis zwischen Anschaffungspreis und Energieeinsparungen, während sich das Modell 3LC-280S-4 überall dort eignet, wo der Antrieb Reserven sowohl für den Start als auch für Dauerlast benötigt.
Ein robuster Graugussrahmen hilft, den Motor auch bei Dauerbetrieb, Vibrationen und häufigen Starts präzise in Position zu halten. Verstärkte Grauguss-Lagerschilde zusammen mit verstärkten Graugussfüßen verbessern die Montagesteifigkeit und unterstützen eine längere Lebensdauer in Maschinen im Mehrschichtbetrieb.
Die IE3-Effizienzklasse reduziert Energieverluste bei normaler Last und ist bei Linien sinnvoll, die täglich viele Stunden laufen. In der Praxis ist dies besonders dort von Vorteil, wo der Unterschied zwischen kurzfristiger Einsparung beim Kaufpreis und den tatsächlichen Stromkosten über die gesamte Lebensdauer der Maschine relevant ist.
Eine Leistung von 75 kW, eine Nenndrehzahl von 1485 U/min und eine Versorgung mit 400/690 V bilden eine geeignete Grundlage für einen Drehstrommotor in Anwendungen, die gleichmäßigen Betrieb und zuverlässiges Anlaufen erfordern. Ein 400-V-Elektromotor dieser Bauart passt ohne unnötige Installationsänderungen in standardisierte industrielle Stromsysteme.
1500-U/min-Elektromotor für den stabilen Betrieb von Produktionstechnologien
In der Leicht- und Mittelindustrie bewährt sich dieser Drehstrommotor besonders dort, wo die Last im Laufe einer Schicht wechselt und Beständigkeit gegen langfristige thermische Belastung wichtig ist. Die Konstruktion unterstützt gleichmäßige Leistung bei Antrieben, die nicht unnötig schwanken dürfen.
- Lüftungsanlagen mit höherem Widerstand im Kanalnetz.
- Zentrifugalpumpen in Anlagen zur Prozesswasseraufbereitung.
- Schneckenförderer für Schüttgüter.
- Bandförderer in Verpackungs- und Sortierlinien.
- Rührwerke in chemischen Dosiersystemen.
- Kompressoreinheiten für die interne Druckluftverteilung.
- Ventilatorbaugruppen für Absaugung in Produktionshallen.
- Brikettierpressen für die Abfallverarbeitung.
- Granulierlinien in der Kunststoffverarbeitung.
Robuster Graugussrahmen für Maschinen mit höheren Steifigkeitsanforderungen
OEM-Hersteller schätzen besonders, dass die Graugusskonstruktion hilft, die geometrische Montagegenauigkeit auch unter dynamischer Belastung zu erhalten. In kleineren technologischen Einheiten reduziert dies das Risiko unerwünschter Vibrationen, die andernfalls die Lagerlebensdauer verkürzen und den Serviceaufwand erhöhen könnten.
Für Installationstechniker sind die Kabelverschraubungen 2-M63X1.5 ein weiteres wichtiges Detail, das die Auslegung des Anschlusses an Schaltanlage oder Maschine vereinfacht. Das DE-Lager 6317-C3 und das NDE-Lager 6317-C3 sind für stabile Lagerung in Anwendungen ausgewählt, bei denen Zuverlässigkeit nicht verhandelbar ist.
IE3-Effizienz zur Senkung der Betriebskosten
Bei Serienmaschinen schlägt sich jeder Prozentpunkt Verlust langfristig in Kosten nieder. Die IE3-Effizienzklasse ist daher bei Anlagen mit gleichmäßigen Zyklen sowie bei Förderern, Ventilatoren und Pumpen sinnvoll, bei denen sich Energieeinsparungen über Tausende Betriebsstunden summieren.
Ein Geräuschpegel von 80 dB(A) kann bei der Planung von Technikräumen und Maschinenbaugruppen berücksichtigt werden. Ein Rotorträgheitsmoment von 2.120 kg/m² hilft bei der Auslegung von Beschleunigungs- und Verzögerungsmodi und ist für Ingenieure nützlich, die Antriebe mit häufigeren Starts dimensionieren.
Bewährt für Serienproduktion und Serviceaustausch
Das Modell 3LC-280S-4 basiert auf einer Produktionsdisziplin, die auch in der Praxis durch ISO-Zertifikate bestätigt wird. Für Serviceteams sind das verpackte Gewicht von 570 kg und die Verpackungsabmessungen von 1102*652*846 mm wichtig, da sie die Planung von Handhabung, Lagerung und Austausch im Werk vereinfachen.
Wenn Sie einen Antrieb für eine Produktionslinie, ein technologisches System oder eine OEM-Baugruppe benötigen, bietet 3LC PRO eine sinnvolle Leistungsreserve, lange Lagerlebensdauer und niedrigeren Verbrauch im täglichen Betrieb. Nutzen Sie das Angebot und wählen Sie einen Motor, der einen zuverlässigen Anlagenbetrieb ohne unnötige Stillstände unterstützt.
