Dreiphasen-Elektromotor: 3LC-250M-4, 55 kW

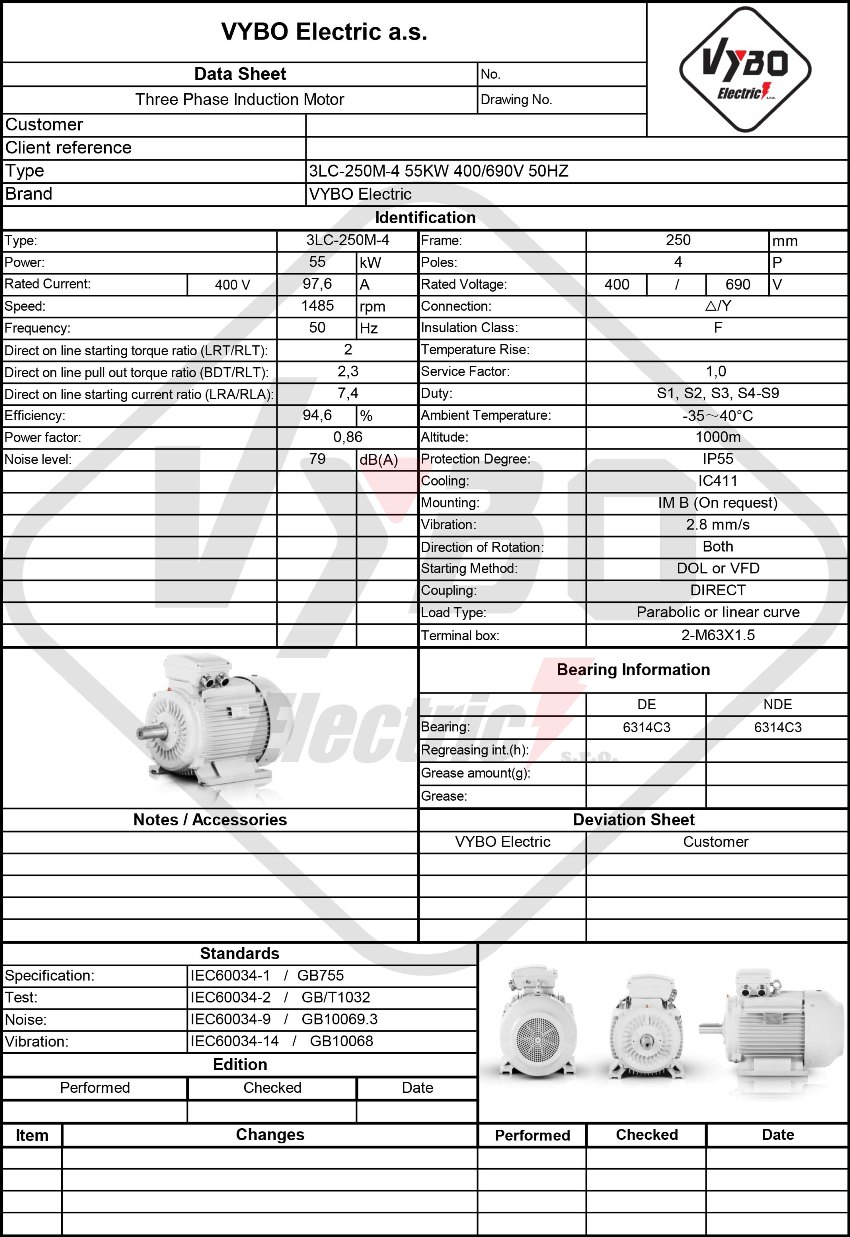

| Technische Grunddaten | |
| Motortyp | 3LC-250M-4 |
| Nennleistung (kW) | 55 |
| Baugröße (mm) | 250 |
| Polzahl | 4 |
| Nenndrehzahl (U/min) | 1485 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 97,6 |
| Nennstrom 690 V (A) | 56,58 |
| Wirkungsgrad bei 100 % Last (%) | 94,6 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,86 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 2 |
| Kippmomentverhältnis (BDT/RLT) | 2,3 |
| Anlaufstromverhältnis (LRA/RLA) | 7,4 |
| Rotorträgheitsmoment (kg·m²) | 0,8294 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M63X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 1012*582*781 |
| Verpackungsgewicht (kg) | 415 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6314-C3/6314-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
1500-U/min-Elektromotor für Einsparungen im Dauerbetrieb
Die IE3-Effizienzklasse verleiht dem Modell 3LC-250M-4 einen direkten Vorteil bei Einsparungen und Wirtschaftlichkeit im täglichen Betrieb. Dieser 1500-U/min-Elektromotor mit einer Leistung von 55 kW ist für die Leicht- und Mittelindustrie ausgelegt, in der stabiles Anlaufen, vorhersehbare Belastung und lange Zeiträume ohne ungeplante Stillstände entscheidend sind.
In Umgebungen der Industrieautomatisierung eignet er sich besonders dort, wo der Motor in wiederholten Zyklen läuft und der Unterschied zwischen Verlusten und Einsparungen bereits in den monatlichen Kosten sichtbar wird. Mit einer Nenndrehzahl von 1485 U/min eignet er sich für Förderer, Mischeinheiten und Pumpenbaugruppen, die einen gleichmäßigen und zuverlässigen Betrieb benötigen.

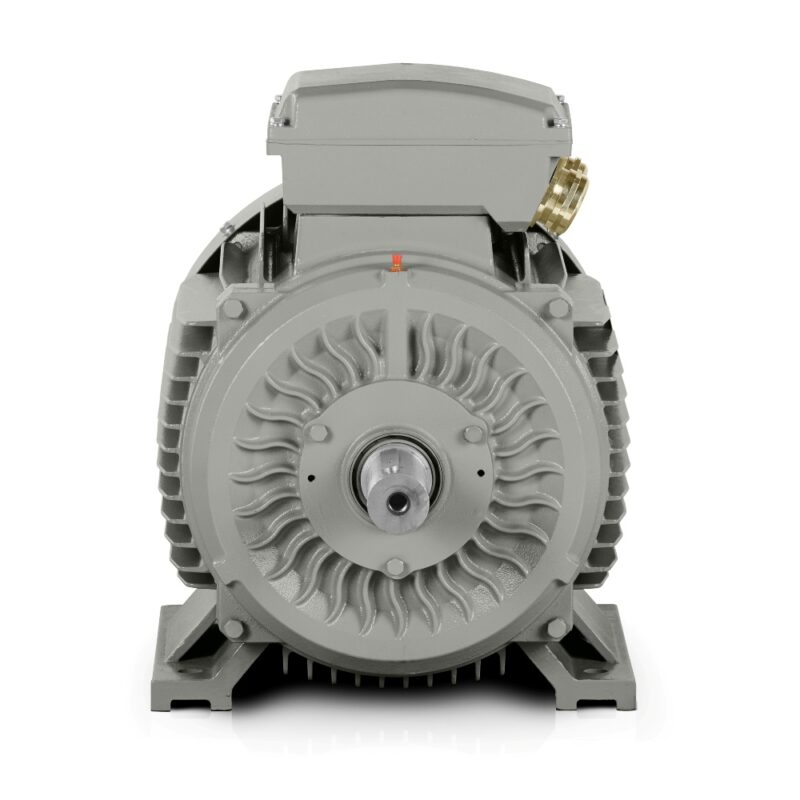

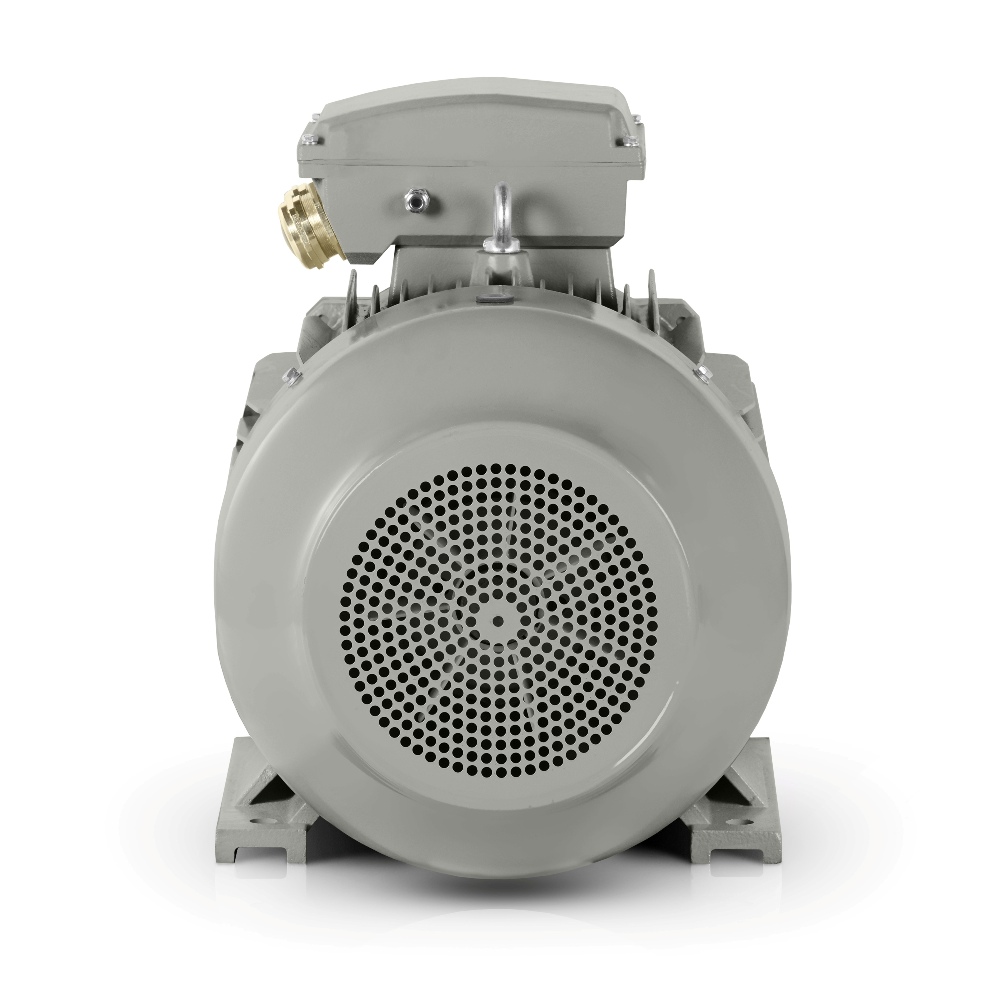

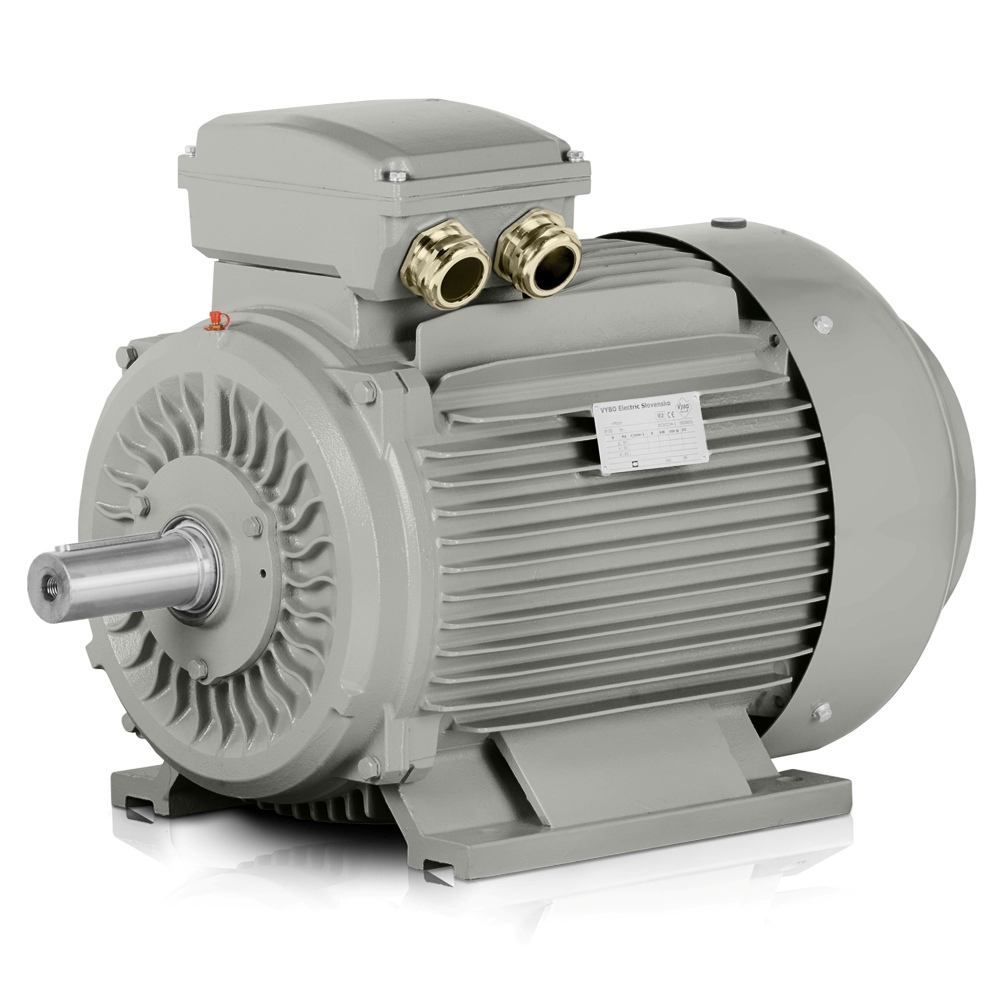

Robuster Graugussrahmen für Maschinen im täglichen Einsatz
Ein robuster Graugussrahmen erhöht die Haltbarkeit der Baugruppe sowohl bei der Montage als auch unter langfristiger Belastung. Verstärkte Grauguss-Lagerschilde und verstärkte Graugussfüße helfen dem Motor, die Montagegeometrie auch bei Vibrationen beizubehalten, wie sie bei OEM-Maschinen und kleineren technologischen Einheiten üblich sind.
In der Praxis bewährt sich das Modell 3LC PRO in Umgebungen, in denen Robustheit mit wirtschaftlichem Betrieb verbunden werden muss. Dadurch eignet sich der Drehstrommotor sowohl für Integratoren, die kompakte Baugruppen entwickeln, als auch für Wartungsteams, die eine Lösung mit nachgewiesener Lebensdauer im realen Betrieb bevorzugen. Tausende industrielle Installationen bestätigen, dass es sich um eine bewährte Plattform für den Serieneinsatz handelt.
IE3-Elektromotor für geringeren Verbrauch und zuverlässiges Anlaufen
Der IE3-Elektromotor bietet einen sehr hohen Wirkungsgrad, der sich sowohl bei normaler als auch bei langfristiger Belastung im Verbrauch zeigt. Ein Nennstrom von △ 400V 97.6 A, ein Nennstrom von Y 690V 56.58 A und ein Leistungsfaktor von 0.86 geben Konstrukteuren mehr Flexibilität für eine präzise Dimensionierung des Antriebs in 400/690-V-Netzen.
Ein Anlaufmomentverhältnis von 2, ein Kippmomentverhältnis von 2.3 und ein Anlaufstromverhältnis von 7.4 vereinfachen das Anlaufen von Anlagen, die eine sanfte Beschleunigung ohne unnötige mechanische Belastung benötigen. Ein Wirkungsgrad von 94.6% unterstützt Betriebe, in denen nicht nur die Leistung, sondern auch die gesamten Lebenszykluskosten überwacht werden.
Anwendungsübersicht für OEM-Maschinen und kleinere Linien
Verpackungsabmessungen von 1012*582*781 mm und ein verpacktes Gewicht von 415 kg vereinfachen die Installations- und Logistikplanung. Kabelverschraubungen 2-M63X1.5 erleichtern den Anschluss in Schaltanlagen, während 6314-C3-Lager auf der DE- und NDE-Seite für Maschinen vorbereitet sind, bei denen ein präziser und wiederholbarer Betrieb erwartet wird.
- Schüttgutförderer in einer Verpackungslinie.
- Pumpenbaugruppe für Prozesswasser.
- Mischer in der Lebensmittelproduktion.
- Lüftungsanlage für eine Produktionshalle.
- Folienwickelmaschine.
- Austragsförderer in Sortieranlagen.
- Kompressorstation für Werkstattbetrieb.
- Granulator in der Kunststoffproduktion.
- Schneideinheit in einer Holzbearbeitungsmaschine.
Ein Geräuschpegel von 79 dB(A) und ein Rotorträgheitsmoment von 0.829 kg/m² unterstützen den Einsatz in Baugruppen, bei denen Antriebsdynamik und Bedienkomfort wichtig sind. Der 3LC-250M-4 ist bereit für Maschinen, die zuverlässig und wirtschaftlich mit minimalem Wartungsaufwand arbeiten müssen.
