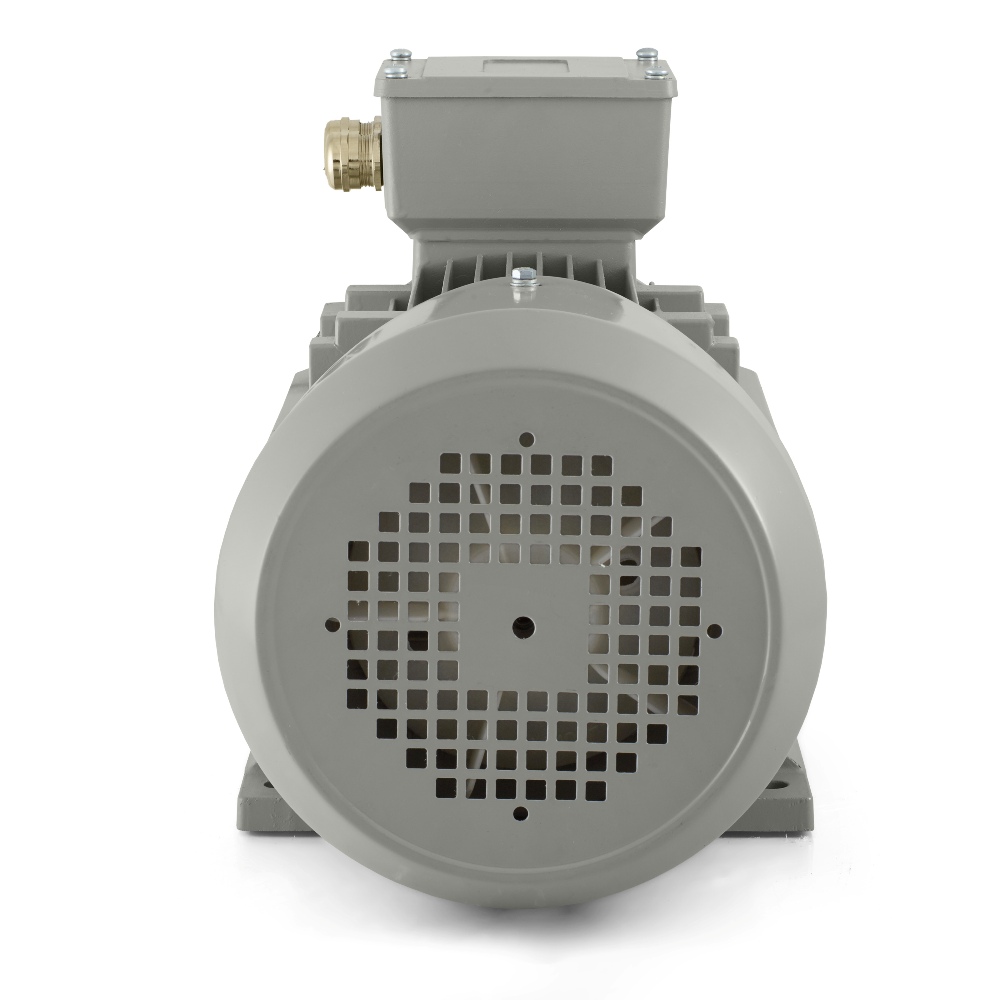

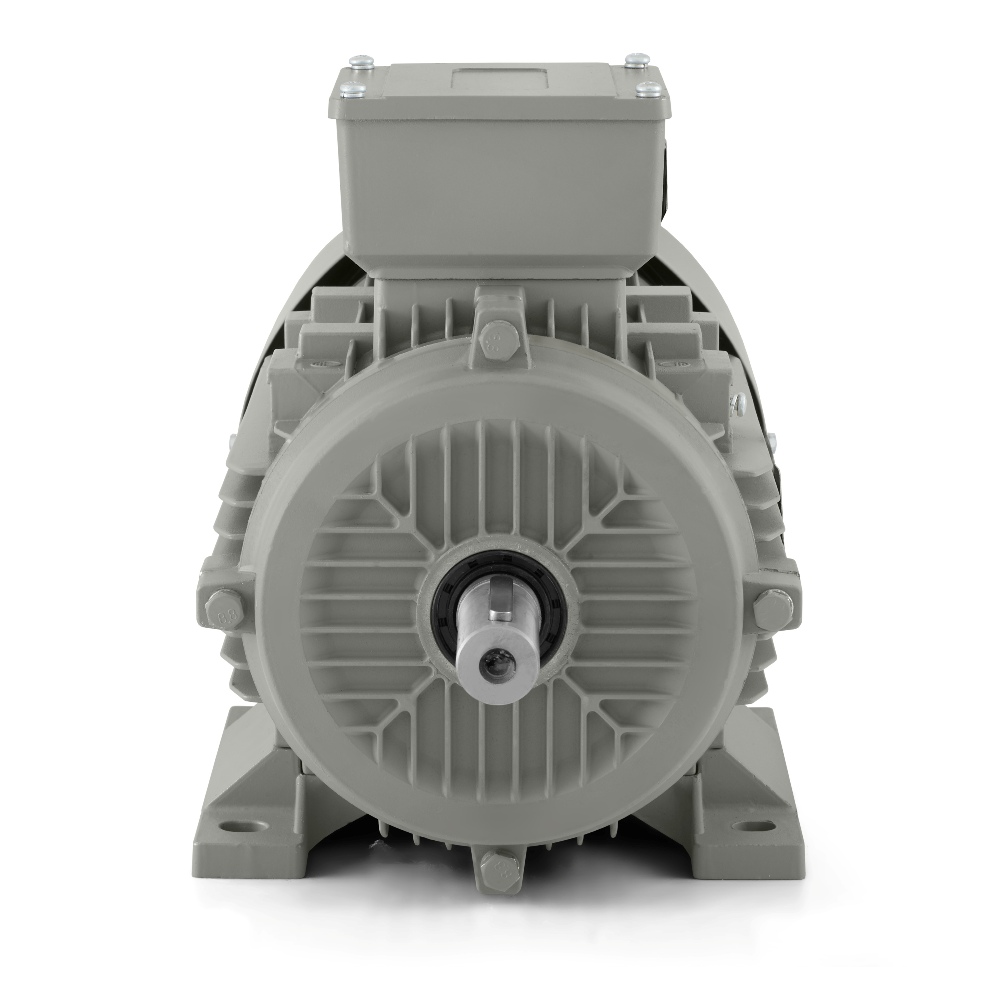

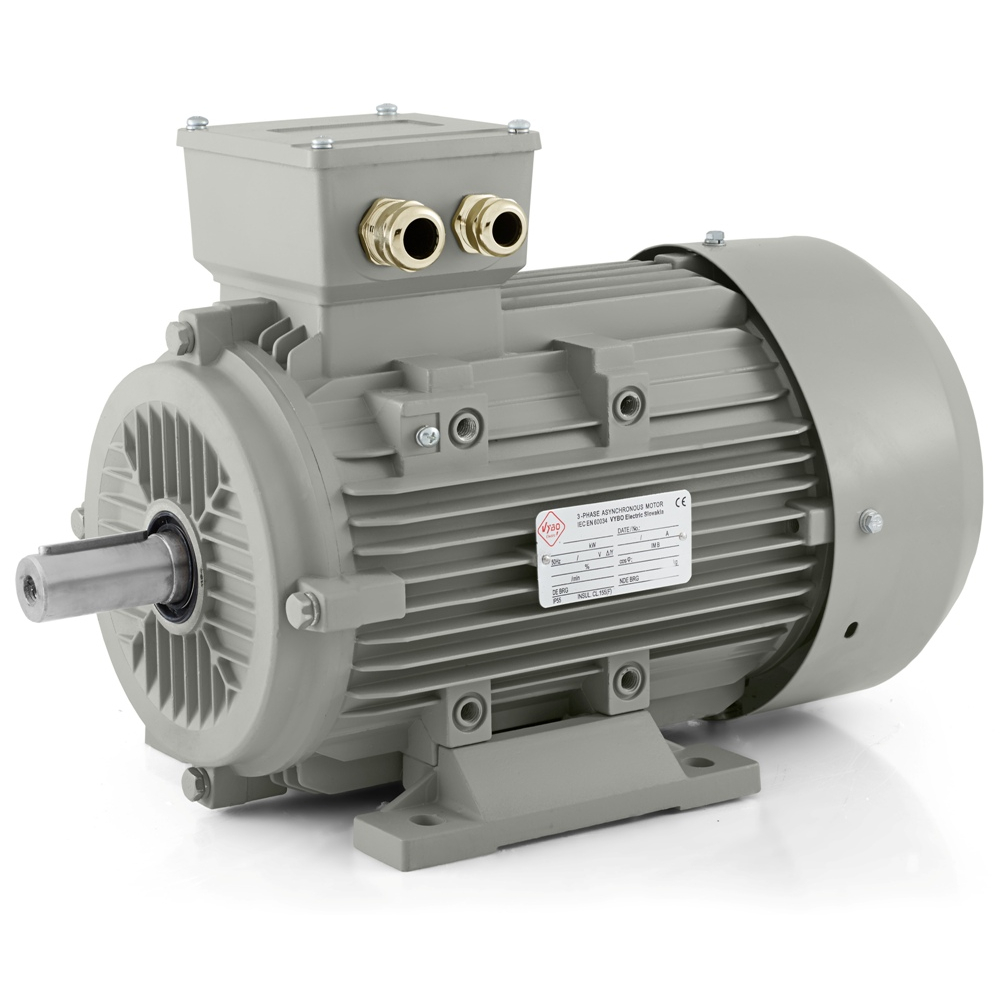

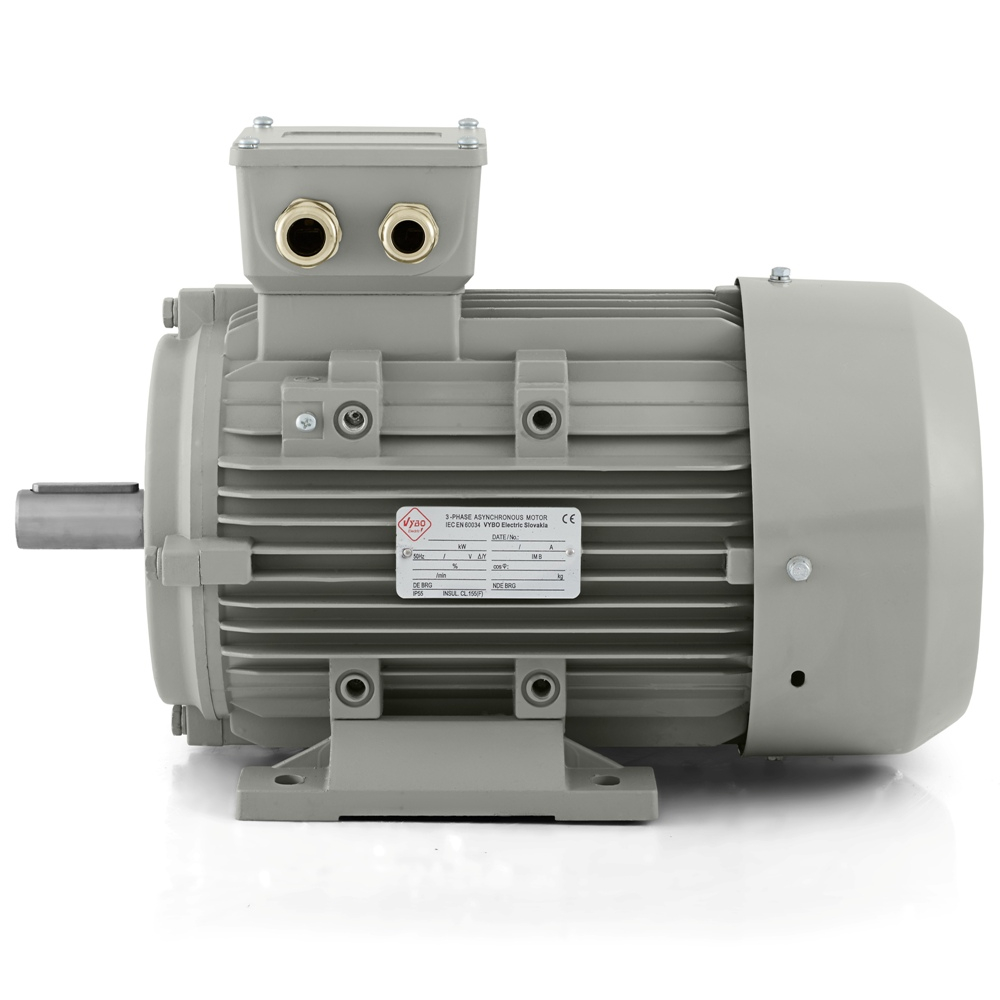

Elektromotor 5,5 kW, 720 U/min, 400 V, 1AL-160M2-8

Elektrischer Antrieb für Technologien, die gleichmäßige Leistung und ruhigen Betrieb benötigen

Der Elektromotor 1AL-160M2-8 ist ein 8-poliger Drehstrom-Asynchronmotor mit 5,5 kW Leistung, 720 U/min Nenndrehzahl und einer Versorgung von 400/690 V bei 50 Hz. Das Modell ist für Anwendungen ausgelegt, in denen die Leistung gleichmäßig, ohne plötzliche Veränderungen und mit hoher Zuverlässigkeit über lange Betriebsintervalle übertragen werden muss. Dieses Betriebsprofil eignet sich für Mischanlagen, Schneckenförderer, Bandförderabschnitte, Umwälzpumpen, Ventilatoreinheiten, Absauganlagen, Trocknungseinheiten, Abfülllinien, langsam drehende Drehtische und Prozessknoten zur Materialverarbeitung. Bei diesen Aufgaben ist entscheidend, dass der Motor dem Prozess folgt und nicht mit hoher Drehzahl arbeitet.

Die elektrische Ausführung mit Dreieck/Stern-Schaltung bietet eine klare Grundlage für die Integration in ein Industrienetz. Der Nennstrom von 12,9 A bei 400 V und 7,48 A bei 690 V unterstützt die Auslegung des Schutzes, die Auswahl von Schaltelementen und die Vorbereitung des Schaltschranks. Das ist praktisch wichtig, wenn der Antrieb in eine neue Maschine eingebaut oder eine bestehende Technologie modernisiert wird und die elektrische Seite von Anfang an kontrollierbar sein soll. Innerhalb der Serie 1AL OPTIMAL ist dies eine professionelle Lösung von VYBO Electric im Aluminiumgehäuse für breite industrielle Nutzung.

Anlauf, Belastung und Arbeitszyklus

Bei diesem Modell ist entscheidend, wie es sich beim Start verhält und die Leistung im Betrieb aufrechterhält. Das Anlaufmomentverhältnis von 2,0 zum Nennmoment bietet eine zuverlässige Grundlage für die Beschleunigung. Ebenso hilft der Wert 2,0 beim Kippmoment, den Betrieb auch bei üblichen Widerstandsänderungen im Prozess aufrechtzuerhalten. Das Anlaufstromverhältnis von 6,5 ist wesentlich für die Auslegung des Schutzes und die Wahl des richtigen Startverfahrens. In der Praxis bedeutet dies, dass der Motor sowohl in Anlagen eingesetzt werden kann, die während einer Schicht wiederholt starten, als auch in Technologien mit langem Dauerbetrieb, bei denen ein stabiles Verhalten ohne unnötige Schwankungen erwartet wird.

Das Modell eignet sich für DOL, für die Steuerung mit einem Frequenzumrichter und für einen Softstarter. Das schafft Freiheit bei der Maschinenkonstruktion. Für einfachere Anlagen kann Direktanlauf sinnvoll sein. Bei robusterer Mechanik oder Technologien, die empfindlich auf Anlaufstöße reagieren, ist ein sanfterer Start oder die Möglichkeit zur Anpassung des Arbeitstempos vorteilhaft. Eine solche Lösung ist bei Pumpenkreisen, Ventilatoren mit regelmäßiger Last, Mischern mit je nach Prozessphase wechselndem Medienwiderstand und Förderwegen nützlich, auf denen eine gleichmäßige Materialbewegung aufrechterhalten werden muss.

Der Motor ist für eine parabolische oder lineare Lastkennlinie ausgelegt und eignet sich damit gut für Betriebe, in denen der Widerstand gleichmäßig steigt oder während der Arbeit in einem vorhersehbaren Bereich bleibt. Die Leistung von 5,5 kW zusammen mit der 8-poligen Ausführung macht dieses Modell besonders dort betrieblich sinnvoll, wo Ausdauer, Regelmäßigkeit und eine ruhige Leistungsübertragung gefordert sind.

Schutz im täglichen Einsatz

Ein Industrieantrieb muss Umgebungen bewältigen, in denen Staub, Feuchtigkeit und industrielle Verunreinigungen alltäglich sind. Der IP55-Schutz hilft, wichtige Motorteile unter solchen Bedingungen zu schützen, und die Kühlung IC411 unterstützt eine zuverlässige Wärmeabfuhr bei Standardlast. Die Isolationsklasse F zusammen mit der Erwärmungsklasse B schafft eine geeignete thermische Grundlage für regelmäßigen Betrieb während der gesamten Schicht. Der Betriebsfaktor 1,0 entspricht üblichem Industrieeinsatz, und die Betriebsarten S1, S2, S3 und S4-S9 ermöglichen den Einsatz sowohl im Dauerbetrieb als auch in zyklischen Prozessen.

Der Einsatz ist für Umgebungstemperaturen bis +65 °C und Höhen bis 1000 m vorgesehen. Der Geräuschpegel von 68 dB(A) entspricht der Leistungsklasse und unterstützt bei korrekter Montage ein kultiviertes Betriebsverhalten in Werkstatt und Prozesseinheit. In der Praxis ist der Motor damit für langfristigen Einsatz beim Mischen, Pumpen, Lüften, Dosieren und Materialtransport vorbereitet, wo sich die Arbeitsbedingungen nach dem Produktionsrhythmus und nicht nach idealen Laborbedingungen ändern.

Mechanik, Lager und Montagedetails

Die Baugröße 160 mm bietet eine solide Basis für Maschinen und Anlagen, die bereits eine robustere mechanische Lösung verlangen. 6309-2RZC3-Lager auf DE- und NDE-Seite unterstützen die stabile Rotorlagerung und helfen, die Zuverlässigkeit im Langzeitbetrieb aufrechtzuerhalten. Eine Schwinggeschwindigkeit von 2,8 mm/s in Klasse A trägt nach der Kopplung mit Kupplung, Riemenscheibe oder anderem Übertragungselement zu einem ruhigen Lauf bei. Das Wuchten mit halber Passfeder entspricht der Standard-Industriemontage, und der Motor kann in beide Richtungen drehen, was die Integration in unterschiedliche mechanische Baugruppen erleichtert.

Das Rotorträgheitsmoment von 0,0931 kg·m² unterstützt ein ruhigeres Verhalten beim Start und bei Änderungen des Betriebszustands. Die Ausführung umfasst Kabelverschraubungen 2-M40X1.5. Das Verpackungsgewicht von 82,5 kg entspricht der Leistungsklasse und ist ein wichtiger Parameter für Handhabung, Transport und Montagevorbereitung. Die Lageranordnung verwendet Lithiumfett Nr. 2. Der Elektromotor 1AL-160M2-8 stellt damit einen zuverlässigen Antrieb für Technologien dar, in denen gleichmäßige Leistungsabgabe, sicherer Start und ruhiger Langzeitbetrieb gefordert sind.
