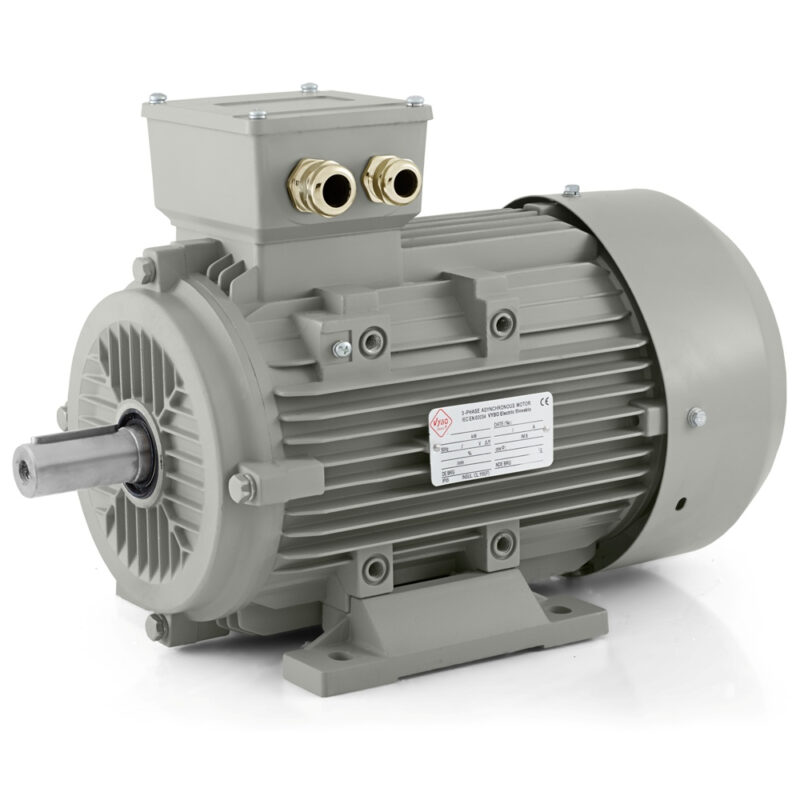

Elektromotor 5,5 kW, 2900 U/min, 400 V, 1AL-132S1-2

Elektromotor 1AL-132S1-2 5,5 kW für Anlagen, bei denen Geschwindigkeit und kompromisslose Leistung zählen

In Betrieben, in denen die Linie wiederholt anläuft, Material ohne Unterbrechung transportiert wird und die Technik über die gesamte Schicht hinweg ihren Rhythmus halten muss, gehört der Antrieb oft zu den wichtigsten Komponenten der gesamten Anlage. Der Elektromotor 1AL-132S1-2 von VYBO Electric ist genau für diese Art von Arbeit ausgelegt. Es handelt sich um einen dreiphasigen Asynchron-Elektromotor mit einer Leistung von 5,5 kW, einer 2-poligen Ausführung und einer Nenndrehzahl von 2900 U/min bei einer Frequenz von 50 Hz. Die Nennspannung von 400/690 V mit Dreieck/Stern-Schaltung erleichtert die Integration in industrielle elektrische Systeme, in denen vom Motor eine zuverlässige tägliche Leistung und ein stabiles Verhalten unter Arbeitslast erwartet werden.

Die Baugröße 132 gibt diesem Modell eine solide konstruktive Basis für Technologien, die einen schnellen Antrieb mit echter Leistungsreserve benötigen. In der Praxis überzeugt ein solcher Motor in Förderlinien, Lüftereinheiten, Absaugsystemen, Pumpenmodulen, Mischanlagen, Abfüllstationen und Verpackungstechnologien, in denen die Anlage regelmäßig und ohne unnötige Stillstände arbeitet. Entscheidend ist hier nicht nur der Leistungswert selbst, sondern auch, wie der Motor längere Laufzeiten, wiederholte Starts und die normalen Bedingungen einer industriellen Umgebung bewältigt.

Wichtige Punkte bei der Auslegung

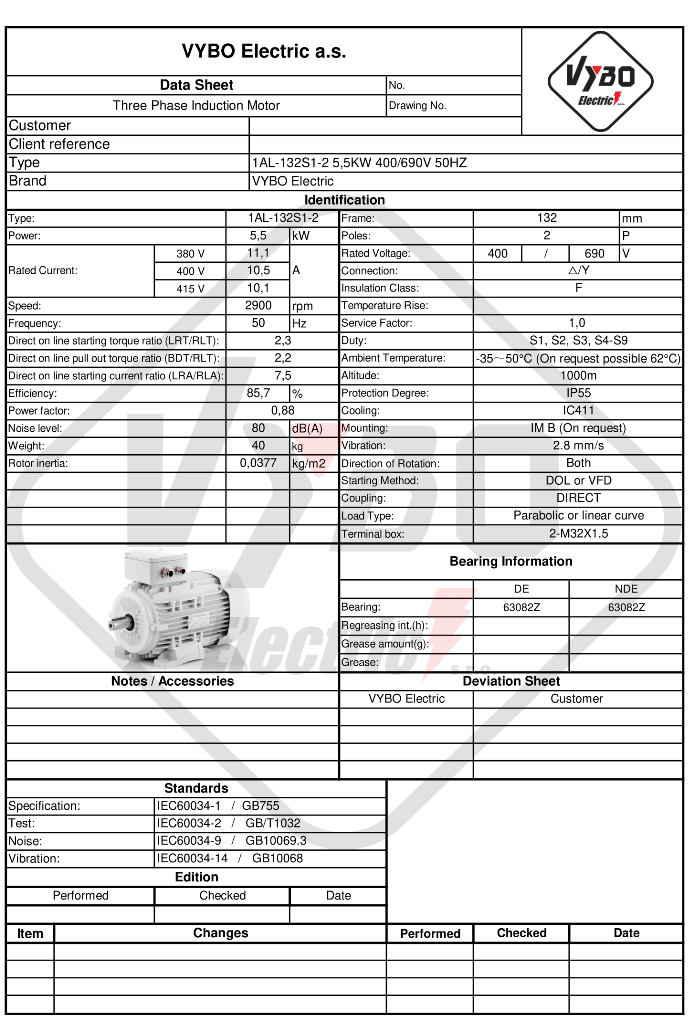

Der Motor arbeitet mit einem Leistungsfaktor von 0,88 und einem Wirkungsgrad von 85,7 %. Der Nennstrom beträgt 10,1 A bei 400 V und 6,09 A bei 690 V, was eine wichtige Größe für die Auslegung der Stromversorgung, der Schutzgeräte und der gesamten elektrischen Lösung darstellt. In dieser Leistungsklasse ist der Antrieb bereits ein klar definierter Bestandteil der Technologie. Es reicht nicht, dass er lediglich startet. Er muss stabil, ohne unnötige Schwankungen und mit Sicherheit im täglichen Produktionszyklus arbeiten können.

Der gute Ruf dieses Modells beruht auch auf seinem Anlaufverhalten. Ein Anlaufmomentverhältnis von 2,2, ein Kippmomentverhältnis von 2,3 und ein Anlaufstromverhältnis von 7,5 schaffen die Voraussetzungen für einen sicheren Übergang in den Betriebszustand. Bei Anlagen, die Förderbänder, Lüfter, Absaugung, Mischtechnik oder Prozesspumpen antreiben, ist ein solcher Start sehr wichtig. Er trägt dazu bei, dass die Linie auch dann ruhig und vorhersehbar läuft, wenn sich die Belastung je nach Arbeitsphase des Prozesses verändert.

Es geht nicht nur um Leistung, sondern auch um Betriebssicherheit

1AL-132S1-2 ist für die Betriebsarten S1, S2, S3 und S4-S9 geeignet. Das bedeutet, dass er sowohl im Dauerbetrieb als auch in Technologien eingesetzt werden kann, in denen der Motor regelmäßig ein- und ausgeschaltet, unterbrochen oder zyklisch betrieben wird. Der Betriebsfaktor 1,0 entspricht den Nennbetriebsbedingungen, und die parabolische oder lineare Lastkennlinie erweitert den möglichen Einsatzbereich bei unterschiedlichen mechanischen Aufgaben.

In der Praxis ist das sehr sinnvoll. Lüftungsanlagen benötigen einen zuverlässigen Rhythmus und stabilen Lauf. Fördersysteme wiederum brauchen einen sicheren Start und kontinuierliche Leistung. Bei Rührwerken, Abfüllstationen oder Pumpen ist außerdem wichtig, dass der Motor den regelmäßigen Betrieb ohne unnötige Störungen im gesamten Antriebsstrang bewältigt. Genau für solche Bedingungen ist dieses Modell ausgelegt. Seine Parameter sehen nicht nur auf dem Papier gut aus. In der Anlage bedeuten sie ruhigere Starts, stabilen Lauf und eine bessere Vorhersehbarkeit des Betriebs.

Eine Konstruktion, die auch bei längerem Einsatz professionell arbeitet

Der Motor besitzt ein Aluminiumgehäuse und arbeitet mit der Schutzart IP55. In industrieller Umgebung ist dies eine wichtige Kombination. Der Schutz gegen Staub und Strahlwasser hilft im täglichen Einsatz in Produktionshallen, Werkstätten, Technikräumen und Betrieben, in denen der Motor einer raueren Arbeitsumgebung ausgesetzt ist. Die Kühlung IC411 unterstützt bei längerer Belastung ein stabiles thermisches Verhalten. Die Isolationsklasse F und die Erwärmungsklasse B vervollständigen die technische Grundlage, die einem professionellen industriellen Einsatz entspricht.

Aus Sicht des mechanischen Verhaltens arbeitet der Motor mit einer Schwinggeschwindigkeit von 2,8 mm/s in Klasse A und einem Geräuschpegel von 80 dB(A). Der Motor kann sich in beide Drehrichtungen drehen, was die konstruktiven Möglichkeiten der Anlage erweitert. Die Auswuchtung erfolgt mit halber Passfeder. Sowohl auf der DE- als auch auf der NDE-Seite werden Lager 6308-2Z eingesetzt, die Schmierung erfolgt mit Lithiumfett Nr. 2. All diese Details zusammen ergeben einen Motor, der im täglichen Betrieb solide, klar ausgelegt und zuverlässig wirkt.

Montagelösung ohne unnötige Komplikationen

Der Motor ist mit Kabeleinführungen 2-M32X1.5 ausgestattet, was seiner Leistungsklasse und dem industriellen Einsatz entspricht. Die Verpackungsmaße von 500 × 290 × 340 mm und das Verpackungsgewicht von 40 kg sind für Logistik, Handhabung und die Planung von Serviceeingriffen wichtig. Das Rotorträgheitsmoment von 0,0377 kg·m² ergänzt das Bild des Antriebsverhaltens beim Start und bei Änderungen des Betriebszustands.

Die Baureihe 1AL OPTIMAL bietet die Montageausführungen IM B3, IM B35, IM B5, IM B14 und IM B34, was die Integration sowohl in neue Anlagen als auch bei der Modernisierung bestehender Technologien erleichtert. Zu den Stärken dieser Plattform gehören hohe Kompatibilität, ein verstärkter Klemmenkasten, ein durchdachter IP55-Schutz des Klemmenkastens, eine Lüfterhaube aus Stahl, kompatible Füße, die Möglichkeit zum Austausch des vorderen Lagerschilds und ein für effiziente Kühlung ausgelegter Rahmen. Der Motor eignet sich für den Start nach der DOL-Methode und je nach Betriebsanforderung auch für die Regelung mit einem Frequenzumrichter oder Softstarter.

Der Elektromotor 1AL-132S1-2 ist genau der Antriebstyp, den ein Betrieb vor allem dadurch bemerkt, dass er zuverlässig arbeitet, das Tempo hält und nicht zum Schwachpunkt der Technologie wird. Für Anlagen, in denen schneller Lauf, robuste Konstruktion und Bereitschaft für regelmäßige Arbeitsbelastung gefordert sind, ist er eine sehr starke und praktische Wahl.
