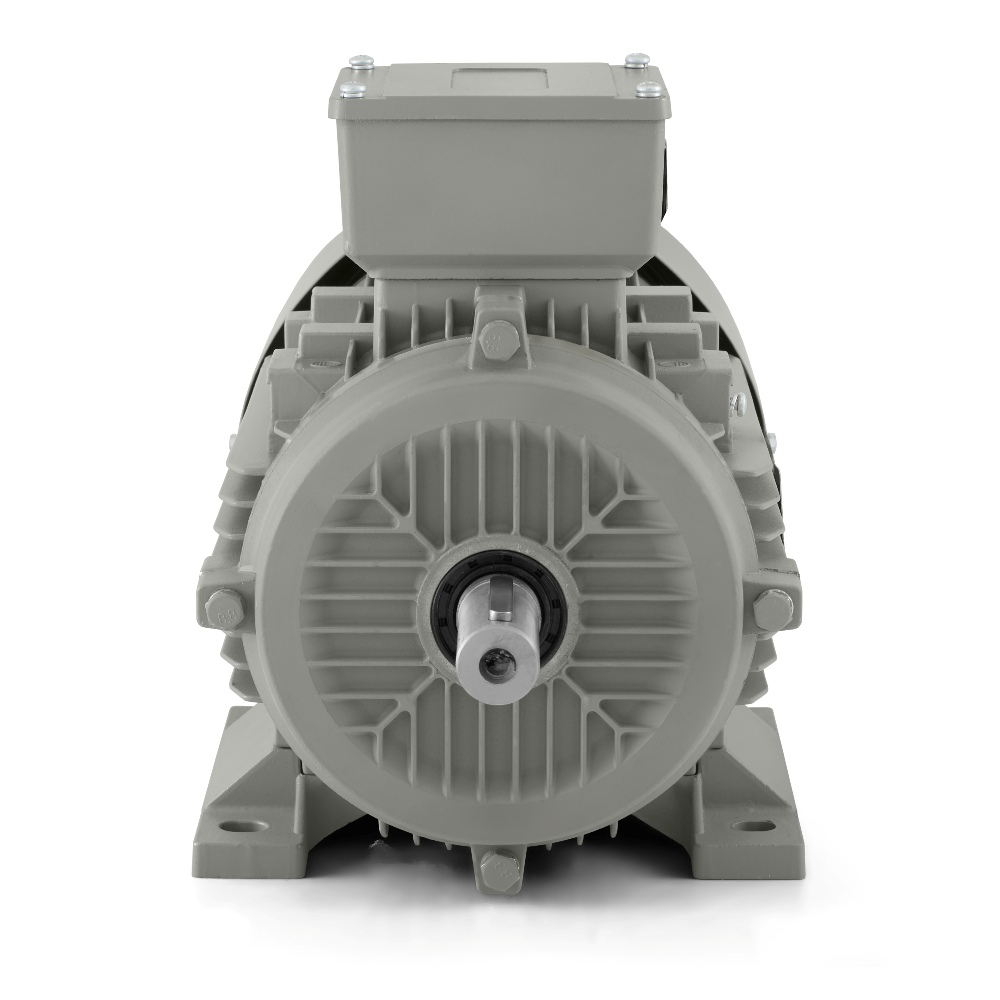

Elektromotor 5,5 kW, 1440 U/min, 400 V, 1AL-132S-4

Elektromotor 1AL-132S-4 für Technologien mit langem und stabilem Arbeitsrhythmus

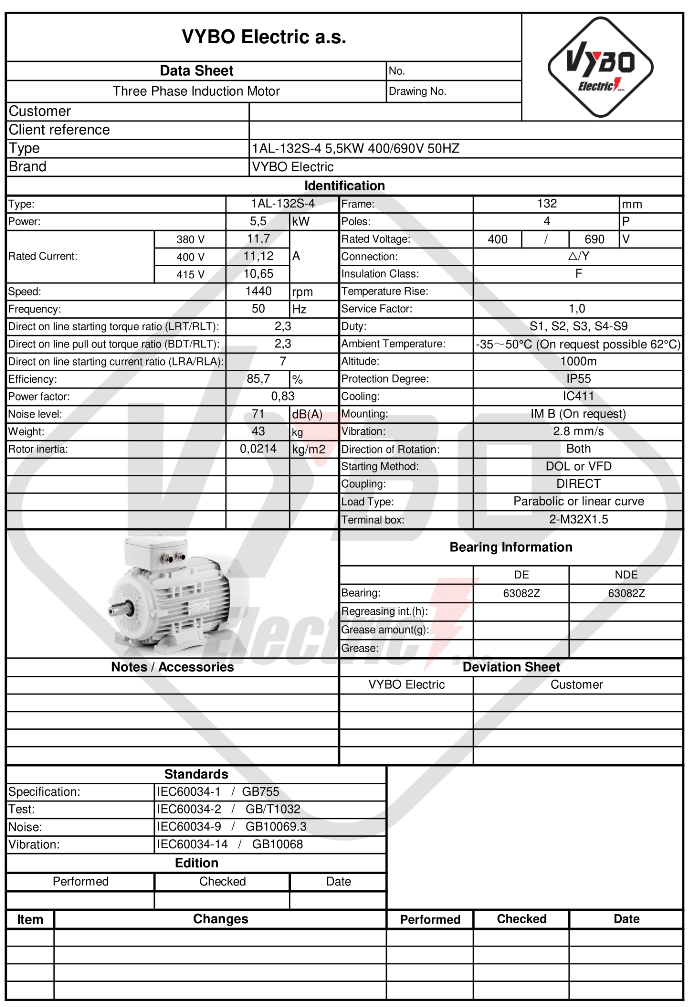

Nicht jeder Antrieb im Betrieb erfüllt nur eine Hilfsfunktion. Beim Pumpen, Lüften, Mischen oder bei der gleichmäßigen Materialförderung ist der Motor oft direkt dafür verantwortlich, ob die Linie ihr Tempo ohne Schwankungen hält. Der Elektromotor 1AL-132S-4 aus der Baureihe 1AL OPTIMAL ist genau für diese Art von Einsatz ausgelegt. Er besitzt eine Leistung von 5,5 kW, eine Nennspannung von 400/690 V, eine Delta/Stern-Schaltung und erreicht bei einer Frequenz von 50 Hz eine Nenndrehzahl von 1440 U/min. Es handelt sich um einen 4-poligen dreiphasigen Asynchronmotor mit einer Achshöhe von 132 mm, der für regelmäßigen industriellen Betrieb auf einer soliden mechanischen Basis vorbereitet ist.

In der Praxis wird dieses Modell typischerweise in Förderlinien, an Pumpen, in Lüftereinheiten, Absaugsystemen, Mischaggregaten, Dosieranlagen, Verpackungslinien, Handhabungstechnik, Sortierarbeitsplätzen und Recyclinganlagen eingesetzt. Entscheidend ist nicht nur, dass der Motor die Technologie in Bewegung setzt. Wesentlich ist, dass er sie in einem stabilen Betriebszustand halten kann, auch wenn die Produktion stundenlang läuft, sich die Last je nach Prozessphase ändert oder einzelne Teile der Linie in wiederkehrenden Zyklen zugeschaltet werden.

Eine Leistungsklasse mit echter betrieblicher Bedeutung in der Maschine

Mit einer Leistung von 5,5 kW stellt der Motor nicht mehr nur den Antrieb eines kleineren Nebenaggregats dar, sondern übernimmt sehr häufig die Hauptarbeitslast einer bestimmten Einheit. Der Nennstrom beträgt 11,12 A bei 400 V und 6,45 A bei 690 V, was bei der Auslegung von Stromversorgung, Schutz und Schaltanlagenintegration wichtig ist. Ein Wirkungsgrad von 85,7 % und ein Leistungsfaktor von 0,83 bilden eine gute Grundlage für den langfristigen Einsatz in Technologien, von deren Antrieb ein regelmäßiger Betrieb ohne unnötige Stillstände erwartet wird. Auch die Nenndrehzahl von 1440 U/min unterstützt eine gleichmäßige Kraftübertragung sowohl bei Medien als auch bei mechanischen Bewegungen.

Im realen Betrieb ist außerdem sehr wichtig, wie sich der Motor beim Start verhält. Ein Anlaufmomentverhältnis von 2,3, ein Kippmomentverhältnis von 2,3 und ein Anlaufstromverhältnis von 7 verleihen diesem Modell ein vorhersehbares Verhalten beim Start und beim Übergang unter Last. In Pumpentechnik, Lüftern oder Förderanlagen bedeutet dies einen zuverlässigeren Start ohne unerwünschte Beeinträchtigung der gesamten Baugruppe. Die Lastart mit parabolischer oder linearer Lastkennlinie erweitert den Einsatz zusätzlich auf Technologien, bei denen sich der Widerstand während des Arbeitszyklus entsprechend Durchfluss, Druck oder Materialbewegung ändert.

Bei wiederholtem Start der Technologie ist ein gleichmäßiger Hochlauf entscheidend

Das Modell 1AL-132S-4 eignet sich für DOL-Direktanlauf, die Regelung über einen Frequenzumrichter und den Einsatz mit einem Softstarter. Damit haben Konstrukteur und Betreiber mehr Spielraum bei der Wahl der Anlaufmethode. In manchen Fällen reicht der Direktanlauf aus, während andernorts ein sanfterer Start oder eine präzisere Anpassung des Betriebs an den Charakter der Maschine wichtiger ist. Bei Linien mit Dosierung, kontinuierlichem Transport oder geregeltem Durchfluss ist dies eine sehr praktische Eigenschaft, weil sich der Antrieb besser an das technologische Tempo anpassen lässt.

Auch das Rotorträgheitsmoment von 0,0214 kg·m² spielt dabei eine wichtige Rolle. In Anlagen mit wiederkehrendem Arbeitszyklus, bei chargenweisem Start der Linie oder wenn das mechanische System zwischen mehreren Prozessphasen wechselt, hilft dieser Wert, ein klareres Ansprechverhalten des Antriebs zu erhalten. Der Motor kann sich in beide Richtungen drehen, was die Einsatzmöglichkeiten bei Reversiermechanismen, bidirektionalen Zuführungen und technologischen Einheiten mit wechselnder Bewegungsrichtung erweitert.

Die Betriebsumgebung verlangt einen widerstandsfähigen und stabilen Antrieb

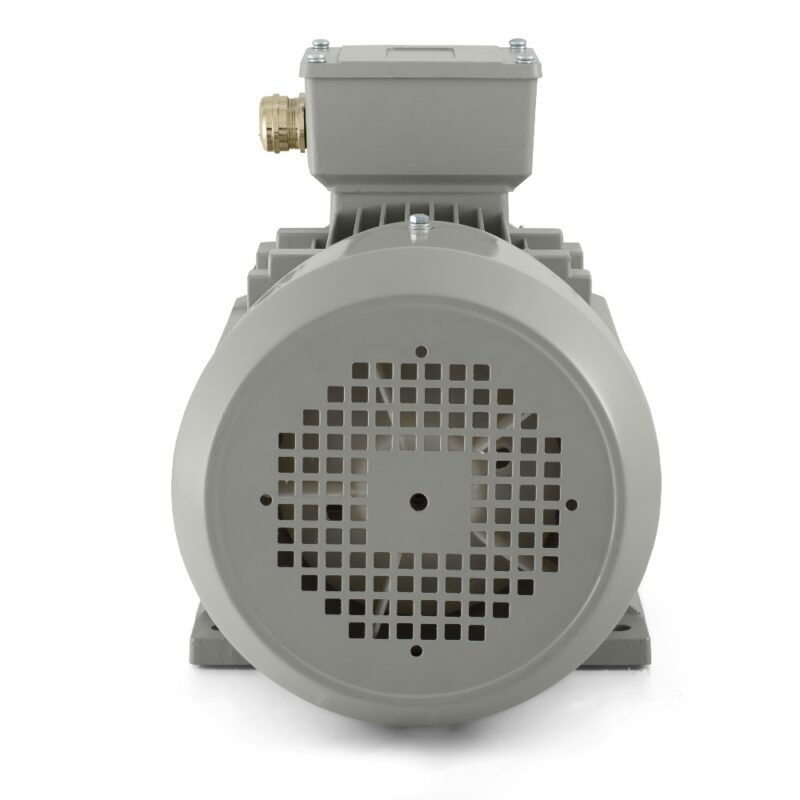

In der Produktion kommt der Motor mit Staub, Wärme, regelmäßiger Reinigung und langen Arbeitsperioden in Kontakt. Deshalb ist die Schutzart IP55 wichtig, da sie die inneren Teile gegen Staub und Strahlwasser schützt. In Pumpstationen, bei der Materialhandhabung, in Verpackungsbetrieben und in lufttechnischen Anlagen ist dies eine Eigenschaft mit direktem Einfluss auf die Betriebssicherheit. Die Kühlung IC411 unterstützt bei längerer Belastung einen stabilen thermischen Zustand, was in dieser Leistungsklasse wesentlich ist.

Der Motor verwendet die Isolationsklasse F und die Erwärmungsklasse B. Er ist für eine Umgebungstemperatur von bis zu +65 °C und eine Aufstellhöhe bis 1000 m vorgesehen. Die Betriebsarten S1, S2, S3, S4-S9 ermöglichen zusammen mit einem Betriebsfaktor von 1,0 sowohl den Einsatz im Dauerbetrieb als auch in intermittierenden Prozessen. Dies ist wichtig, wenn ein Teil der Technologie kontinuierlich arbeitet und ein anderer entsprechend Produktionszyklus oder Charge zugeschaltet wird.

Mechanische Ausführung für gleichmäßigen Lauf

Auf der DE- und NDE-Seite sind Lager vom Typ 6308-2Z verbaut. Die Schmierung erfolgt mit Lithiumfett Nr. 2 in der entsprechenden Temperaturklasse. Das Auswuchten mit halber Passfeder ist beim Einbau von Riemenscheiben, Kupplungen und anderen Kraftübertragungselementen wichtig, bei denen ruhiger Lauf und eine sichere mechanische Verbindung überwacht werden. Ein Geräuschpegel von 71 dB(A) und eine Schwinggeschwindigkeit von 2,8 mm/s in Klasse A unterstützen ein ruhiges mechanisches Verhalten, was sowohl in Baugruppen mit mehreren Antrieben als auch bei längerem Betrieb wichtig ist.

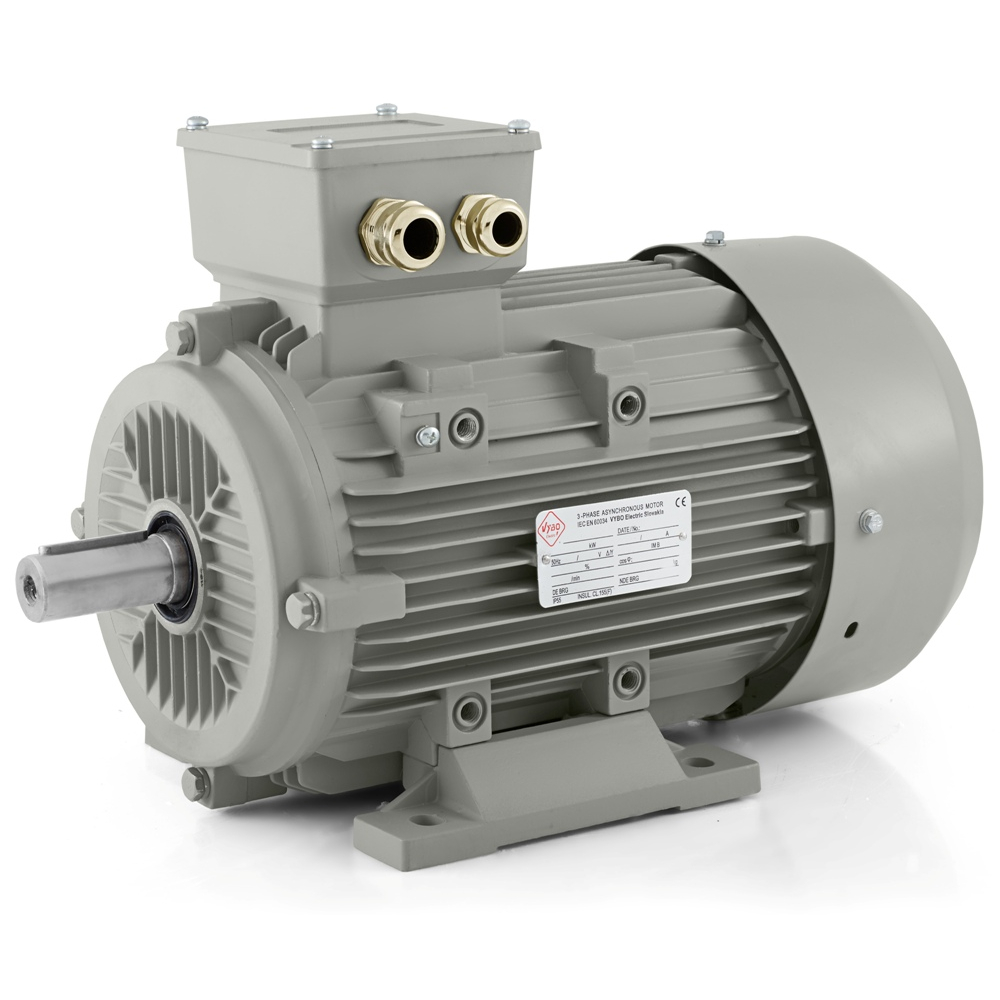

Für den elektrischen Anschluss sind 2-M32X1.5-Kabelverschraubungen vorbereitet. Ein Verpackungsgewicht von 43 kg und Verpackungsabmessungen von 500 × 290 × 340 mm erleichtern die Planung von Handhabung, Lagerung und Serviceaustausch. Die Baureihe 1AL OPTIMAL ist in der Industrie für ihr sehr gutes Preis-Leistungs-Verhältnis, die schnelle Inbetriebnahme und die breite Kompatibilität bekannt. Bei der Montage können die Ausführungen IM B3, IM B35, IM B5, IM B14, IM B34 verwendet werden. Der Elektromotor 1AL-132S-4 stellt damit eine professionelle Lösung für Betriebe dar, die 5,5 kW Leistung, einen soliden zuverlässigen Betrieb und einen verlässlichen Antrieb für lange Betriebszeiten benötigen.
