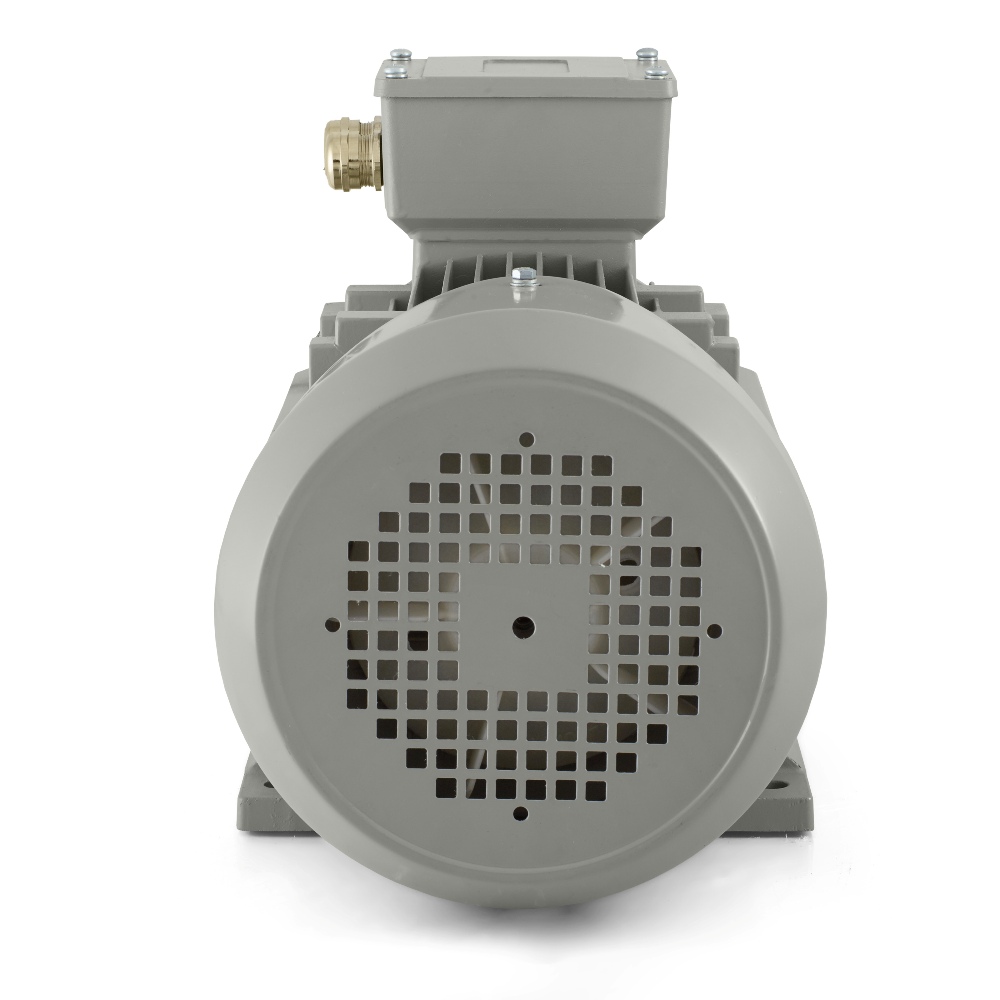

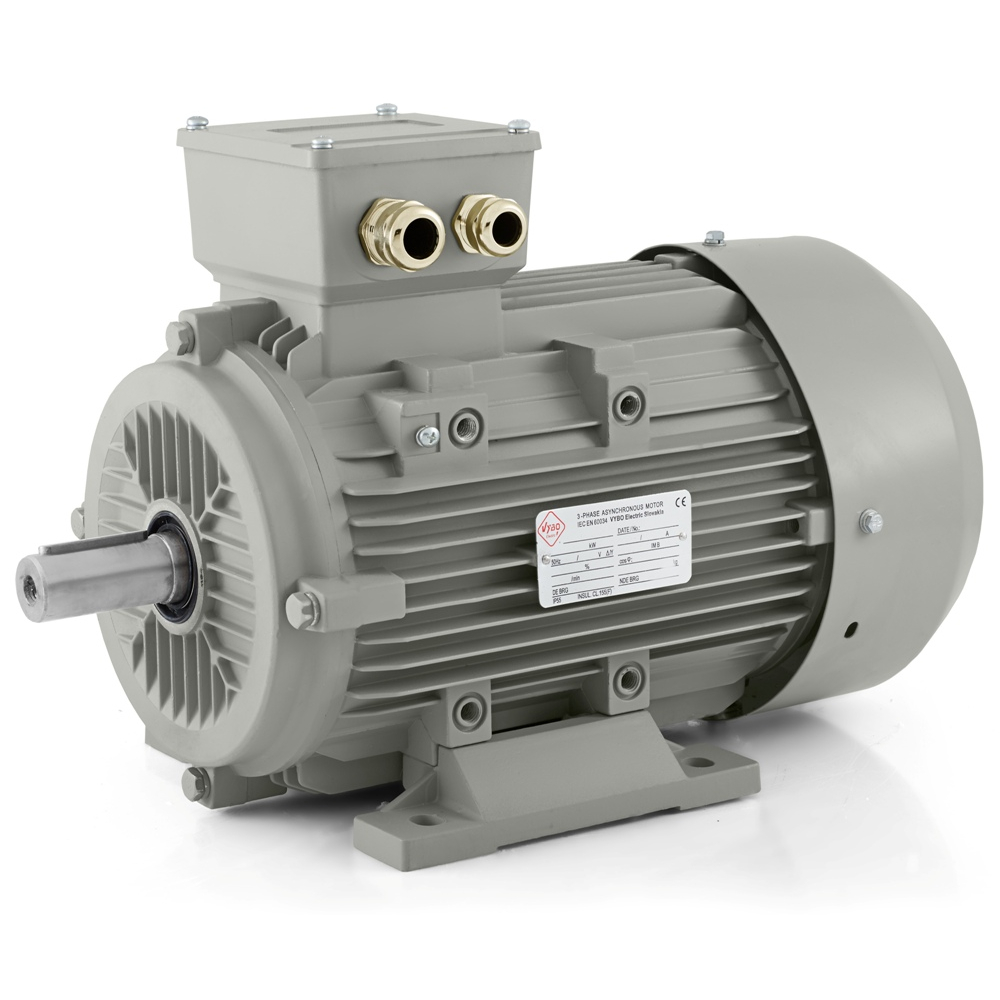

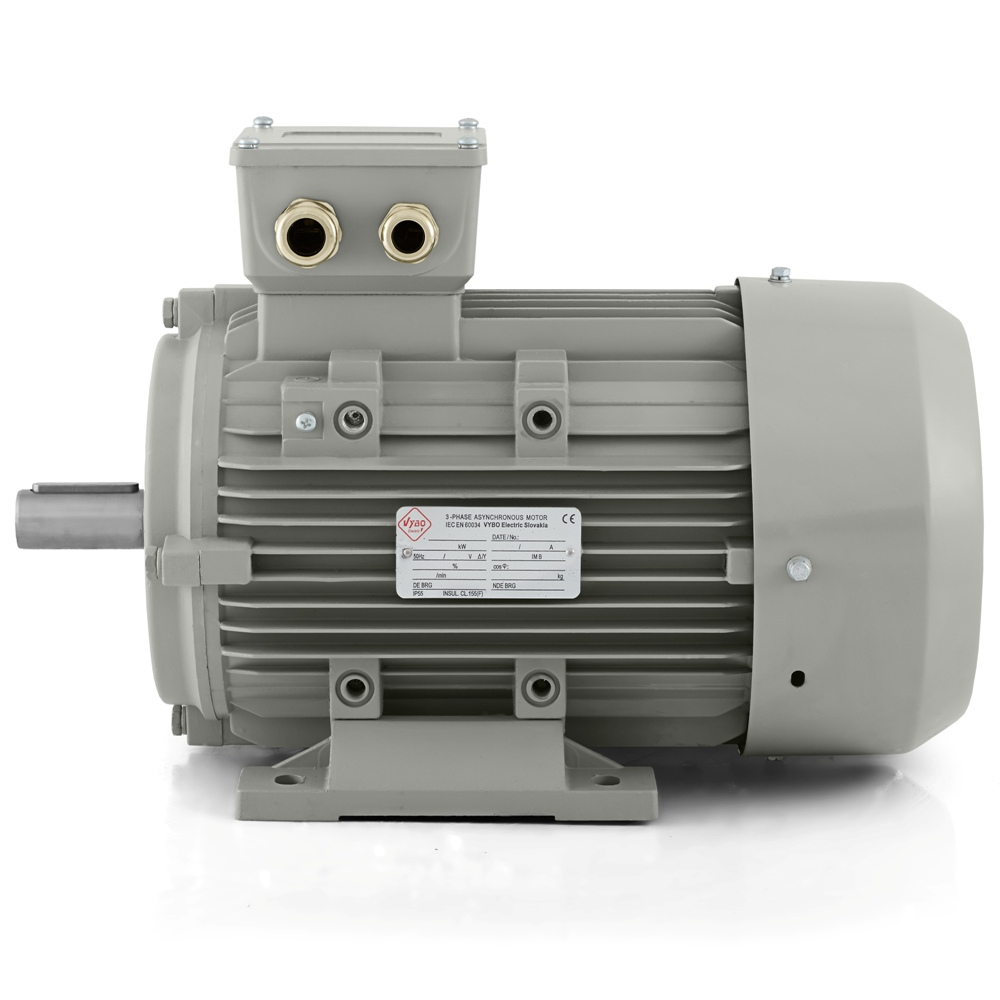

Elektromotor 5,5 kW, 960 U/min, 400 V, 1AL-132M2-6

Elektromotor 1AL-132M2-6 für Technologien, bei denen sichere Befestigung und ruhiger Lauf wichtig sind

Der Elektromotor 1AL-132M2-6 von VYBO Electric ist ein 6-poliges Drehstrommodell mit einer Leistung von 5,5 kW, einer Nennspannung von 400/690 V, einer Frequenz von 50 Hz und einer Nenndrehzahl von 960 U/min. Dieser Motor eignet sich für Betriebe, in denen ein ruhigerer Arbeitsrhythmus, eine feste Befestigung in der Maschine und langfristige Zuverlässigkeit bei regelmäßiger Belastung erwartet werden. Statt einer scharf ausgeprägten dynamischen Reaktion bietet er einen stabilen und gut vorhersehbaren Betrieb, was in vielen industriellen Prozessen wichtiger ist als die Reaktionsgeschwindigkeit des Antriebs selbst.

Die Baugröße von 132 mm zeigt bereits, dass dieser Motor für Anlagen mit regelmäßigem Betrieb und mit besonderem Augenmerk auf mechanische Stabilität ausgelegt ist. Er eignet sich gut für technologische Baugruppen, in denen der Antrieb täglich arbeitet und die Installation sauber, ohne unnötige Änderungen und Improvisationen erfolgen soll. Deshalb ist der Elektromotor 1AL-132M2-6 beispielsweise für Ventilatorbaugruppen, Umwälz- und Prozesspumpen, Mischaggregate, Förderanlagen, Filtertechnik, Trocknungsanlagen, Verpackungsarbeitsplätze, Rezirkulationssysteme, Sortieranlagen und verschiedene Antriebe für Hilfsmechanismen in der Produktion geeignet.

Eine Montagelösung, die die Integration in die Anlage vereinfacht

Eine Stärke dieses Modells ist seine Installationsbereitschaft für Industrieanlagen. Das Auswuchten mit halber Passfeder erleichtert die korrekte Verbindung mit Riemenscheibe, Kupplung oder einem anderen Übertragungselement. Die Ausführung umfasst Kabelverschraubungen 2-M32X1.5, was eine saubere Einführung der Stromversorgung und eine übersichtliche Kabelführung in der Maschine oder technologischen Baugruppe unterstützt. Der Motor kann in beide Drehrichtungen laufen und lässt sich daher auch gut an Baugruppen anpassen, bei denen die endgültige Antriebsanordnung erst bei Installation oder Inbetriebnahme festgelegt wird.

Das Verpackungsgewicht von 57 kg und die Verpackungsmaße von 540 × 310 × 340 mm sind bei der Planung von Handhabung, Lagerung und Logistik vor der eigentlichen Montage wichtig. Sowohl in der Servicepraxis als auch im Maschinenbau ist dies ein nützliches Detail. Der Motor lässt sich dadurch besser für Transport, Lagerung und Montage vorbereiten, ohne unnötige Komplikationen. In der Baureihe 1AL OPTIMAL handelt es sich um eine professionelle Lösung für eine schnelle Inbetriebnahme und einen breiten industriellen Einsatz.

Betrieb in Anwendungen, bei denen Konstanz wichtig ist

Die 6-polige Ausführung und die Nenndrehzahl von 960 U/min verleihen diesem Modell einen Betriebscharakter, der sich für Technologien eignet, die gleichmäßig und ohne unnötig abrupte Reaktionen laufen sollen. Bei Ventilatoren trägt dies zu einem stabilen Luftstrom bei. In Pumpensystemen unterstützt es einen gleichmäßigen Kreislaufbetrieb. Bei Mischern und Rezirkulationsgeräten liegt der Vorteil in einer ruhigen und vorhersehbaren Bewegung. In Förderern, Verpackungsmaschinen oder Sortiermodulen passt der Motor besonders gut zu Prozessen, bei denen ein gleichmäßiger Mechanismuslauf und eine präzisere Kontrolle des Arbeitszyklus geschätzt werden.

Der Motor ist für eine parabolische oder lineare Lastkennlinie vorgesehen und eignet sich damit sowohl für Anwendungen mit konstantem Widerstand als auch für Technologien, bei denen sich die Belastung je nach Betriebspunkt ändert. Das Rotorträgheitsmoment von 0,0449 kg·m² unterstützt ein ausgeglichenes Verhalten beim Anlauf und bei der Regelung. Dadurch verhält sich der Antrieb beim Start sowie bei Änderungen des Betriebszustands vorhersehbar und arbeitet gut mit dem mechanischen Teil der Anlage zusammen.

Regelung, Anlauf und Betriebsart

Der Elektromotor 1AL-132M2-6 eignet sich für direkten DOL-Anlauf, für die Regelung über einen Frequenzumrichter und für den Betrieb mit einem Sanftstarter. Diese Kombination erweitert seine Einsatzmöglichkeiten. In einer Anwendung kann der Motor als fester Direktantrieb arbeiten. In einer anderen kann er Bestandteil eines geregelten Systems sein, bei dem Anlauf oder Arbeitsrhythmus an die Anforderungen der Technologie angepasst werden. Diese Lösung ist beispielsweise in der Lufttechnik, beim Betrieb von Pumpenaggregaten, beim Mischen, beim Materialtransport und in technologischen Prozessen praktisch, bei denen ein sanfterer Maschinenanlauf überwacht wird.

Das Anlaufmomentverhältnis von 2,1 hilft dem Motor, den Anfangswiderstand der Anlage beim Start sicher zu überwinden. Das Kippmomentverhältnis von 2,1 unterstützt einen stabilen Betrieb, wenn sich die Last kurzfristig ändert. Das Anlaufstromverhältnis von 6,5 ist für die Auslegung des elektrischen Stromkreises und der Schutzelemente wichtig. Der Servicefaktor von 1,0 und die Betriebsarten S1, S2, S3 und S4-S9 machen dieses Modell sowohl für Dauerbetrieb als auch für Aussetzbetrieb gut einsetzbar. Sowohl in Anlagen, die über die gesamte Schicht laufen, als auch in Technologien mit wiederkehrenden Zyklen ist dies ein wichtiger praktischer Vorteil.

Schutz und mechanische Stabilität im täglichen Einsatz

Sowohl auf der DE- als auch auf der NDE-Seite werden Lager 6308-2Z eingesetzt, die eine zuverlässige Rotorlagerung bei regelmäßiger Belastung unterstützen. Lithiumfett Nr. 2 eignet sich für übliche Industriebedingungen und trägt zu einem stabilen mechanischen Betrieb bei. Die Schutzart IP55 schützt die inneren Teile des Motors vor Staub und betriebsbedingter Feuchtigkeit. Die Kühlart IC411 unterstützt einen stabilen Wärmehaushalt bei längerem Betrieb.

Die Isolationsklasse F und die Erwärmungsklasse B schaffen eine geeignete Grundlage für einen zuverlässigen täglichen Einsatz. Der Motor ist für eine Umgebungstemperatur von bis zu +65 °C und eine Aufstellungshöhe von bis zu 1000 m ausgelegt. Eine Schwinggeschwindigkeit von 2,8 mm/s bei Schwingungsklasse A trägt zu einem ruhigen Lauf bei. Der Geräuschpegel von 69 dB(A) entspricht dem industriellen Charakter dieser Ausführung. Die Plattform 1AL OPTIMAL von VYBO Electric ist für ihr sehr gutes Preis-Leistungs-Verhältnis, bewährte Qualität und ihre Kompatibilität für einen breiten industriellen Einsatz bekannt. Auch die Montageausführungen IM B3, IM B35, IM B5, IM B14 und IM B34 sind verfügbar.

Ein Antrieb für Anlagen, die einen zuverlässigen Arbeitsrhythmus benötigen

Der Elektromotor 1AL-132M2-6 eignet sich für Technologien, bei denen eine feste Befestigung, ein ruhigerer 6-poliger Betrieb und die Bereitschaft für den regelmäßigen industriellen Einsatz erwartet werden. Dieses Modell vereint Leistung, sichere Montage und Betriebsstabilität und passt damit gut zu Anlagen, bei denen Laufruhe und langfristige Zuverlässigkeit im Mittelpunkt stehen.
