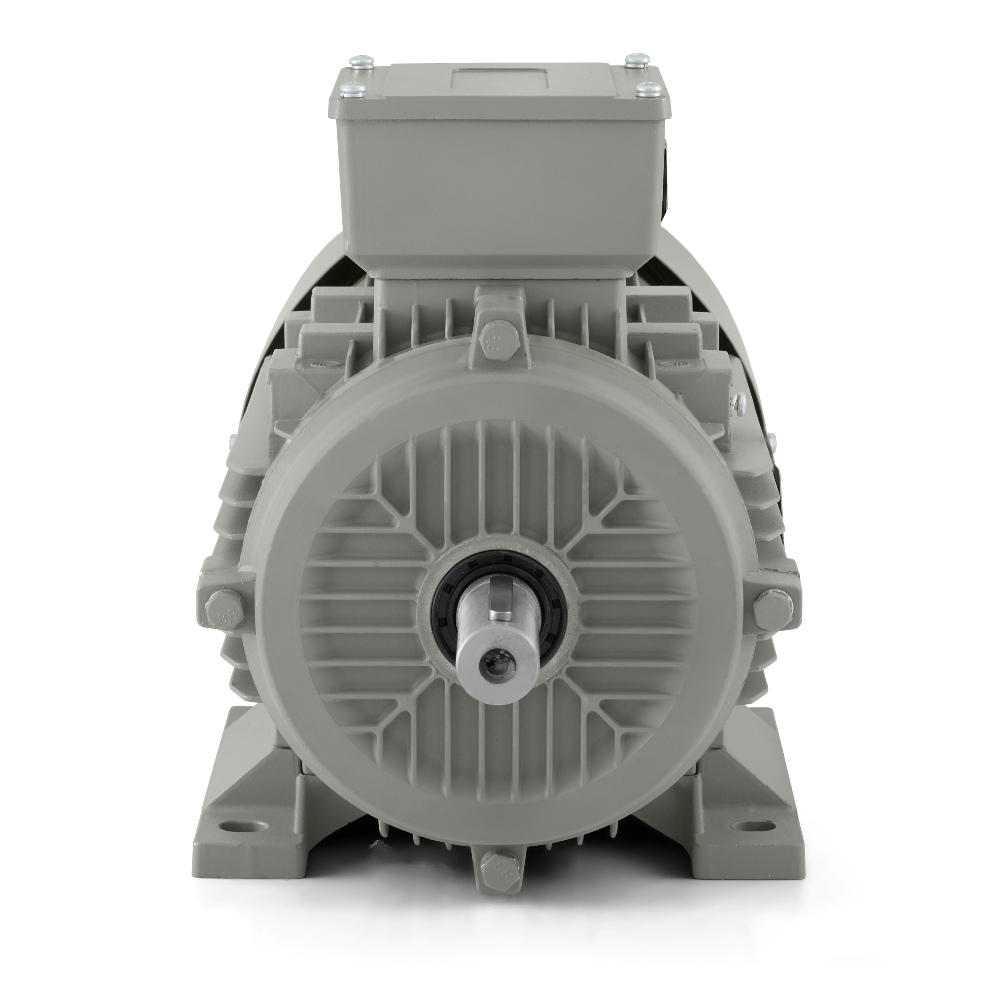

Elektromotor 4 kW, 720 U/min, 400 V, 1AL-160M1-8

Von der Montage bis zum Dauerbetrieb – ein ruhiger 8-poliger Antrieb für anspruchsvollere Arbeitsrhythmen

Bei größeren langsam laufenden Technologien ist wichtig, dass sich der neue Antrieb problemlos in die Maschine einbauen lässt und nach dem Start genau so arbeitet, wie es der Prozess verlangt. Der Elektromotor 1AL-160M1-8 mit 4 kW Leistung, 720 U/min Nenndrehzahl und einer Versorgung von 400/690 V gehört zu den Modellen für stabile Leistungsübertragung bei niedrigerem Arbeitstempo. Er eignet sich überall dort, wo die Technologie nicht auf hohe Drehzahl, sondern auf ruhigen Betrieb über längere Arbeitsintervalle angewiesen ist. Typische Anwendungen sind Mischtanks, Schneckenförderer, Bandlinien, Umwälzpumpen, Ventilatorbaugruppen, Absaugzweige, Trocknungsmodule, Dosiersysteme, Abfülllinien sowie langsam drehende Mechanismen in Fertigung und Materialverarbeitung.

Bei einer 8-poligen Ausführung ist der Bewegungscharakter besonders wichtig. Die Drehzahl von 720 U/min verleiht dem Motor ein ruhigeres Betriebsverhalten, das sich gut auf die Maschinenmechanik überträgt. In der Praxis bedeutet das gleichmäßigeres Materialfördern, ruhigeres Mischen von Tankinhalten, sanfteres Anfahren von Lufttechnik-Kreisen und stabileres Verhalten bei der Flüssigkeitsumwälzung. Die Leistung von 4 kW steht hier nicht nur für eine Leistungsstufe, sondern für eine reale Basis für Technologien, die viele Stunden ohne Schwankungen und ohne aggressive Dynamik arbeiten müssen.

Mechanische Montage und Sicherheit bei der Leistungsübertragung

Die Baugröße 160 mm prädestiniert dieses Modell für Maschinen, deren mechanisches System bereits eine solide Basis und stabile Montage benötigt. Diese Baugröße eignet sich für robustere Anlagen, längere Förderabschnitte, größere Mischeinheiten sowie Pumpen- und Lüftungsbaugruppen, bei denen der Antrieb während der gesamten Schicht in regelmäßigem Rhythmus arbeitet. 6309-2RZC3-Lager auf DE- und NDE-Seite unterstützen die zuverlässige Rotorlagerung und tragen zur mechanischen Sicherheit im Langzeitbetrieb bei. Eine Schwinggeschwindigkeit von 2,8 mm/s in Klasse A hilft, nach Verbindung mit Riemenscheibe, Kupplung oder anderem Übertragungselement einen ruhigen Lauf beizubehalten.

Ein wichtiges Detail ist das Wuchten mit halber Passfeder, das den üblichen Anforderungen der Industriemontage entspricht. Der Motor kann in beide Richtungen drehen und lässt sich deshalb ohne unnötige Anpassungen des mechanischen Systems in unterschiedliche technologische Baugruppen integrieren. Das Rotorträgheitsmoment von 0,0753 kg·m² unterstützt ein ruhigeres Verhalten beim Start und bei Änderungen des Betriebszustands, was besonders bei Anlagen vorteilhaft ist, die zwischen mehreren Prozessphasen wechseln. Die Ausführung umfasst Kabelverschraubungen 2-M40X1.5, was die Anschlussvorbereitung gemäß üblicher Industriepraxis erleichtert.

Elektrischer Anschluss und Integration in Steuerungssysteme

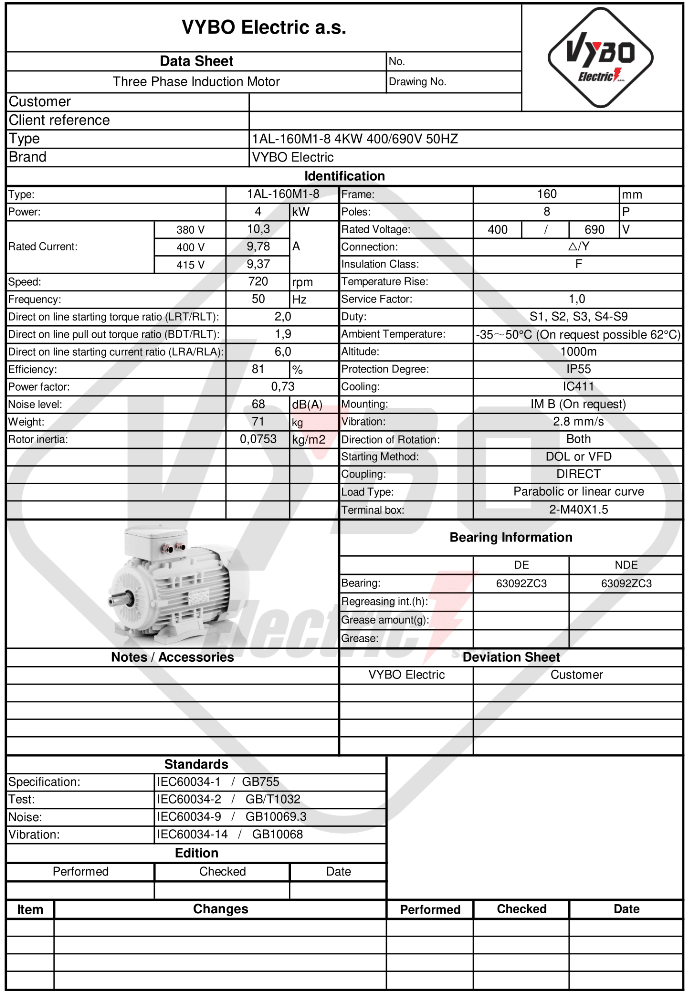

Der Motor ist für 50 Hz und Dreieck/Stern-Schaltung ausgelegt. Der Nennstrom beträgt 9,78 A bei 400 V und 5,67 A bei 690 V und bietet damit eine klare Grundlage für die Auslegung von Schutz, Schaltung und Schutzelementen im Schaltschrank. In größeren technologischen Einheiten ist wichtig, dass die elektrische Seite übersichtlich bleibt und sich leicht in die bestehende Anlageninfrastruktur integrieren lässt. Der Motor eignet sich für DOL, den Betrieb mit einem Frequenzumrichter und einem Softstarter und kann daher sowohl in einfacheren als auch in geregelten Anwendungen eingesetzt werden. Bei manchen Maschinen genügt Direktanlauf, bei anderen ist ein sanfterer Start oder die Anpassung des Arbeitstempos an den konkreten Prozess vorteilhafter.

Dieser Ansatz ist praktisch für Dosierlinien, Transportwege mit regelmäßigem Start, Mischprozesse mit wechselndem Widerstand sowie für Ventilatoren und Pumpen, deren Betrieb nach dem Bedarf der Technologie eingestellt wird. Genau hier zeigt sich auch die Stärke der Plattform 1AL OPTIMAL, die als professionelle Lösung von VYBO Electric für breite industrielle Nutzung mit Schwerpunkt auf Kompatibilität und einfacher Integration in den Betrieb konzipiert ist.

Arbeitslast und Betriebscharakter

Dieses Modell ist für eine parabolische oder lineare Lastkennlinie ausgelegt und eignet sich daher natürlich für Aufgaben, bei denen der Widerstand gleichmäßig ansteigt oder in einem regelmäßigen Arbeitsbereich bleibt. Im Betrieb ist das eine gute Grundlage für Ventilator- und Pumpenanwendungen, aber auch für mechanische Prozesse, in denen Material gleichmäßig gefördert, dosiert, gemischt oder gedreht wird. Das Anlaufstromverhältnis von 6,0 hilft bei der Auslegung des Startverfahrens und der Auswahl des Schutzes, damit der Motorstart zur elektrischen Seite der Anlage passt. Acht Pole und 4 kW Leistung schaffen zusammen ein Arbeitsprofil für Technologien, die Ausdauer und Regelmäßigkeit statt eines schnellen Hochlaufs auf hohe Drehzahl benötigen.

Schutz, Kühlung und Bedingungen in der Halle

Im normalen Produktionsbetrieb müssen Staub, Feuchtigkeit, Schwankungen der Umgebungstemperatur und lange Arbeitsintervalle berücksichtigt werden. Der IP55-Schutz hilft, den Motor in solchen Umgebungen zu schützen, und die Kühlung IC411 unterstützt die Wärmeabfuhr bei Standardlast. Die Isolationsklasse F zusammen mit der Erwärmungsklasse B schafft eine geeignete Grundlage für zuverlässigen Betrieb sowohl im Dauer- als auch im intermittierenden Einsatz. Der Motor ist für die Betriebsarten S1, S2, S3 und S4-S9 vorbereitet und kann damit lange kontinuierlich oder in wiederkehrenden Zyklen arbeiten. Der Einsatz ist für Umgebungstemperaturen bis +65 °C und Höhen bis 1000 m vorgesehen. Der Geräuschpegel von 68 dB(A) entspricht der Leistungsklasse und unterstützt bei korrekter Montage einen ruhigen Betrieb in der Industriehalle.

Der Elektromotor 1AL-160M1-8 ist eine Lösung für Technologien, die robuste Mechanik, einen übersichtlichen elektrischen Anschluss und eine langsam laufende Leistung benötigen, die im täglichen Einsatz zuverlässig arbeitet. Nach dem Einbau liefert er genau das, was von einem 8-poligen Industrieantrieb erwartet wird: ruhigen Betrieb, stabile Energieübertragung und Bereitschaft für langfristigen Einsatz.
