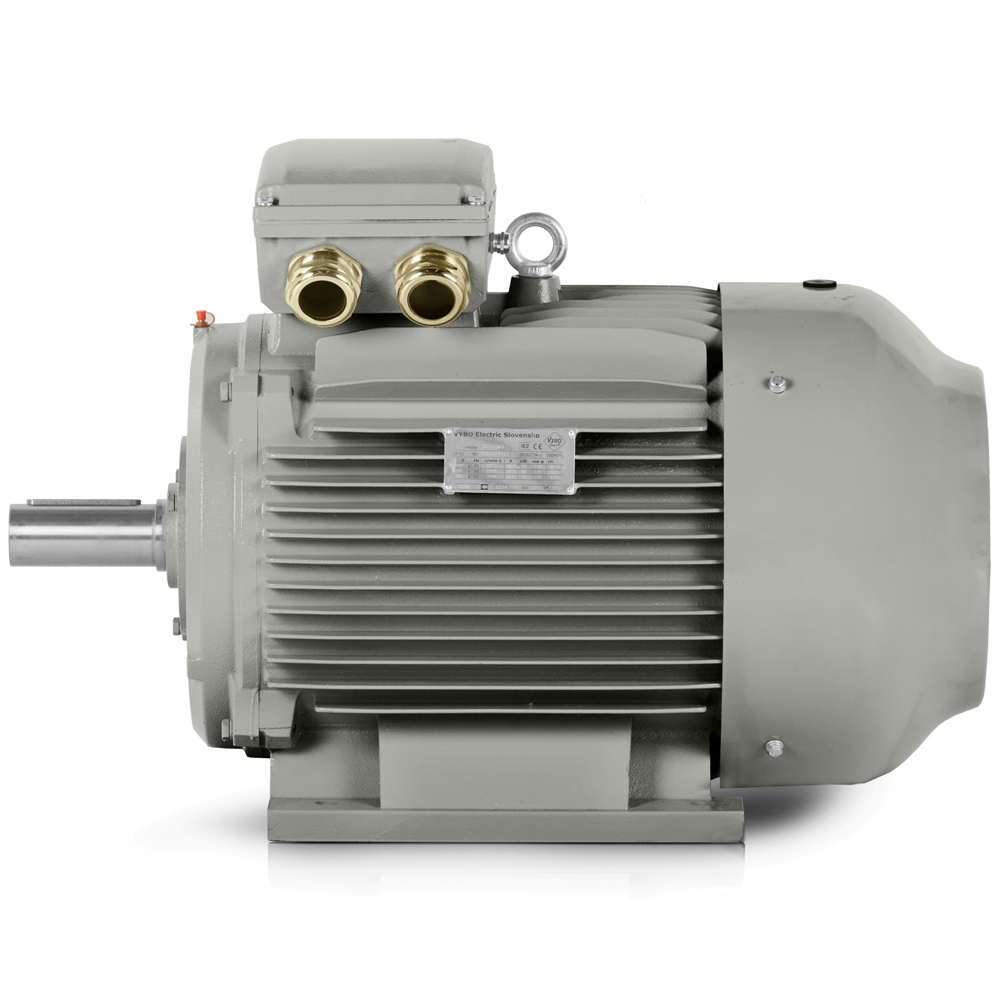

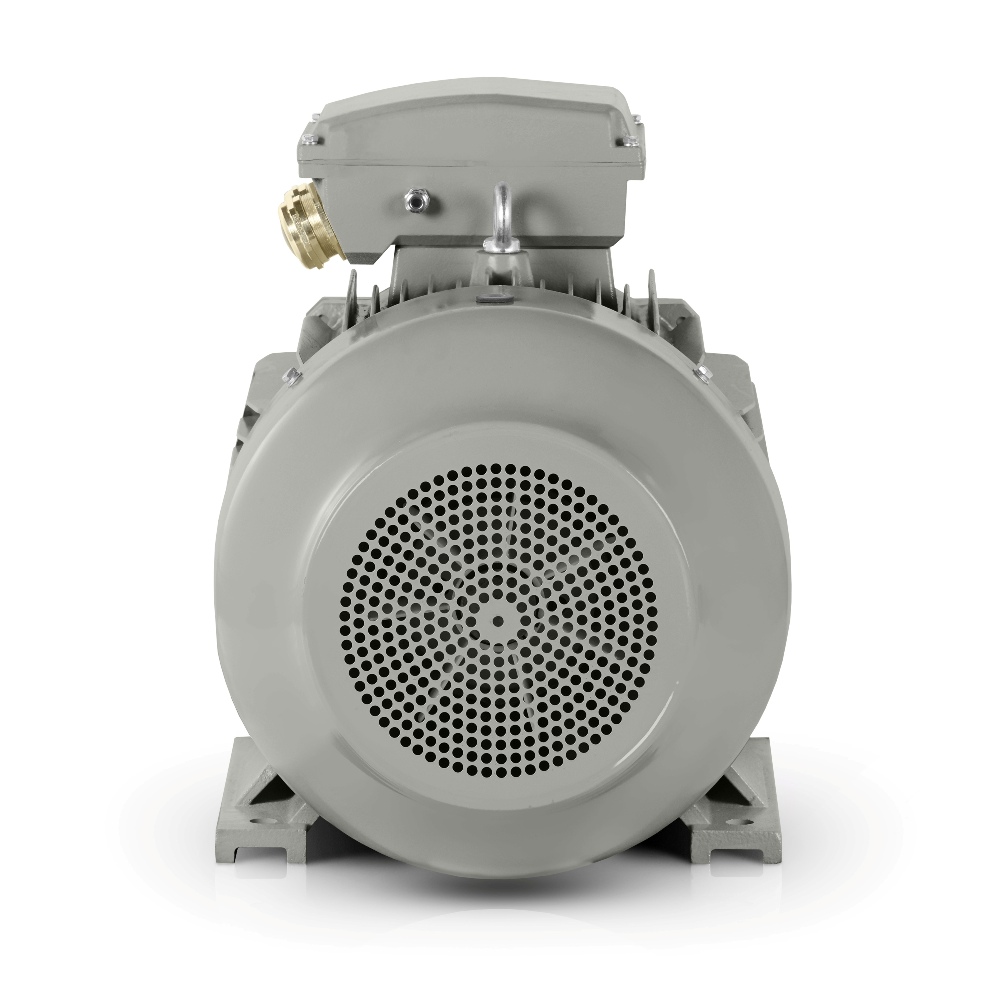

Dreiphasen-Elektromotor: 3LC-280S-6, 45 kW
| Technische Grunddaten | |
| Motortyp | 3LC-280S-6 |
| Nennleistung (kW) | 45 |
| Baugröße (mm) | 280 |
| Polzahl | 6 |
| Nenndrehzahl (U/min) | 990 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 81,6 |
| Nennstrom 690 V (A) | 47,30 |
| Wirkungsgrad bei 100 % Last (%) | 93,7 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,85 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 2 |
| Kippmomentverhältnis (BDT/RLT) | 2 |
| Anlaufstromverhältnis (LRA/RLA) | 7,3 |
| Rotorträgheitsmoment (kg·m²) | 1,91187 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M63X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 1102*652*846 |
| Verpackungsgewicht (kg) | 489 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6317-C3/6317-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
1000-U/min-Elektromotor für wirtschaftlichen Betrieb mit 3LC PRO
Die Einsparungen und der wirtschaftliche Nutzen des 3LC-280S-6 werden überall dort deutlich, wo der Antrieb täglich unter Last arbeitet und die Produktion ohne unnötige Stillstände in Bewegung halten muss. Dieser 1000-U/min-Elektromotor ist für die Leicht- und Mittelindustrie, OEM-Baugruppen und kleinere technologische Einheiten ausgelegt, bei denen stabiler Betrieb, vernünftiger Verbrauch und vorhersehbarer Service entscheidend sind.
Die IE3-Wirkungsgradklasse unterstützt niedrigere Betriebskosten bei längeren Schichten und wiederholten Maschinenstarts. In der Praxis wird dies von Unternehmen geschätzt, die mehr aus dem Antrieb herausholen möchten, ohne die energetische Belastung der gesamten Linie zu erhöhen.
Der 3LC PRO arbeitet mit einer Leistung von 45 kW und einer Nenndrehzahl von 990 U/min und eignet sich damit für Anwendungen, bei denen eine gleichmäßige Leistungsübertragung wichtig ist. Ein Nennstrom von 81.6 A bei △ 400V und 47.3 A bei Y 690V gibt Konstrukteuren Flexibilität für die korrekte Dimensionierung von Schaltanlage und Schutz. Ein Leistungsfaktor von 0.85 und ein Wirkungsgrad von 93.7% helfen, den Betrieb in einem vernünftigen energetischen Gleichgewicht zu halten.
Robuster Graugussrahmen für industrielle Automatisierung und lange Serviceintervalle
Ein robuster Graugussrahmen erhöht die Haltbarkeit bei Vibrationen, häufigem Anlaufen und Einbau in kompakte Rahmen. Verstärkte Grauguss-Lagerschilde und verstärkte Graugussfüße helfen, präzise Ausrichtung und Stabilität auch dort beizubehalten, wo der Motor unregelmäßigen Lasten oder anspruchsvollerer Antriebsausrichtung ausgesetzt ist.
Auch die Akustik ist in der industriellen Automatisierung wichtig. Ein Geräuschpegel von 78 dB(A) unterstützt einen kultivierten Betrieb der Baugruppe und reduziert die Belastung der Arbeitsumgebung in Maschinennähe. Ein Rotorträgheitsmoment von 1.912 kg/m² hilft bei der Auslegung des Anlaufs und der Abstimmung mit einem Prozess, der seine Dynamik beibehalten muss.
Lager und Kabelanschluss für tägliche Belastungen vorbereitet
Das DE-Lager 6317-C3 und das NDE-Lager 6317-C3 eignen sich für den industriellen Einsatz, bei dem lange Betriebszeiten und eine gleichmäßige Wellenführung erwartet werden. Kabelverschraubungen 2-M63X1.5 vereinfachen den Anschluss in Konstruktionen, in denen eine zuverlässige und geordnete Führung der Leistungskabel erforderlich ist.
Der Motor 3LC PRO hat ein Anlaufmomentverhältnis LRT/RLT von 2, ein Kippmomentverhältnis BDT/RLT von 2 und ein Anlaufstromverhältnis LRA/RLA von 7.3. Das hilft bei der Auslegung von Antrieben für Anwendungen mit wiederholten Starts und der Anforderung an zuverlässige Beschleunigung.
IE3-Elektromotor für Linien mit zuverlässigem Anlauf und stabiler Leistung
Ein IE3-Elektromotor dieser Klasse spricht Hersteller und Integratoren an, die Energieeffizienz mit robuster Konstruktion verbinden möchten. Mit Tausenden industriellen Installationen hat sich dieses Konzept in Baugruppen bewährt, bei denen langfristige Betriebssicherheit und eine einfachere Wartungsplanung wichtig sind.
Ein Verpackungsgewicht von 489 kg und Verpackungsabmessungen von 1102*652*846 mm sind für Logistik, Lagerung und Wareneingang in der Produktion wichtig. Bei Serienprojekten bedeutet dies eine einfachere Integration in interne Prozesse und ein geringeres Risiko von Installationsverzögerungen.
- Pumpeneinheiten für Prozessmedien.
- Lüftungseinheiten in Produktionshallen.
- Kompressorbaugruppen für Service- und Werkstattbetrieb.
- Förderantriebe in Verpackungslinien.
- Rührwerke zur Verarbeitung von Schüttgütern.
- Brikettierpressen in der Abfallverarbeitung.
- OEM-Maschinen in der industriellen Automatisierung.
Einsatz in OEM-Baugruppen und kleineren technologischen Einheiten
Bei OEM-Projekten wird die Kompatibilität mit der Baugröße 280 mm besonders geschätzt, weil sie die Konstruktion der Basis und den Anschluss an die bestehende Struktur vereinfacht. Ein Drehstrom-Elektromotor mit den Parametern des 3LC-280S-6 unterstützt Lösungen, die kontinuierlich ohne häufige Eingriffe des Bedieners arbeiten müssen.
Wenn Sie einen Antrieb wünschen, der hilft, die Kosten unter Kontrolle zu halten und gleichzeitig in die etablierte industrielle Praxis passt, kontaktieren Sie uns.
- Rotationsdosierer in Materialverarbeitungslinien.
- Pressstationen für leichte Metallbearbeitung.
- Reinigungs- und Waschlinien in Lebensmittelverarbeitungsbetrieben.
