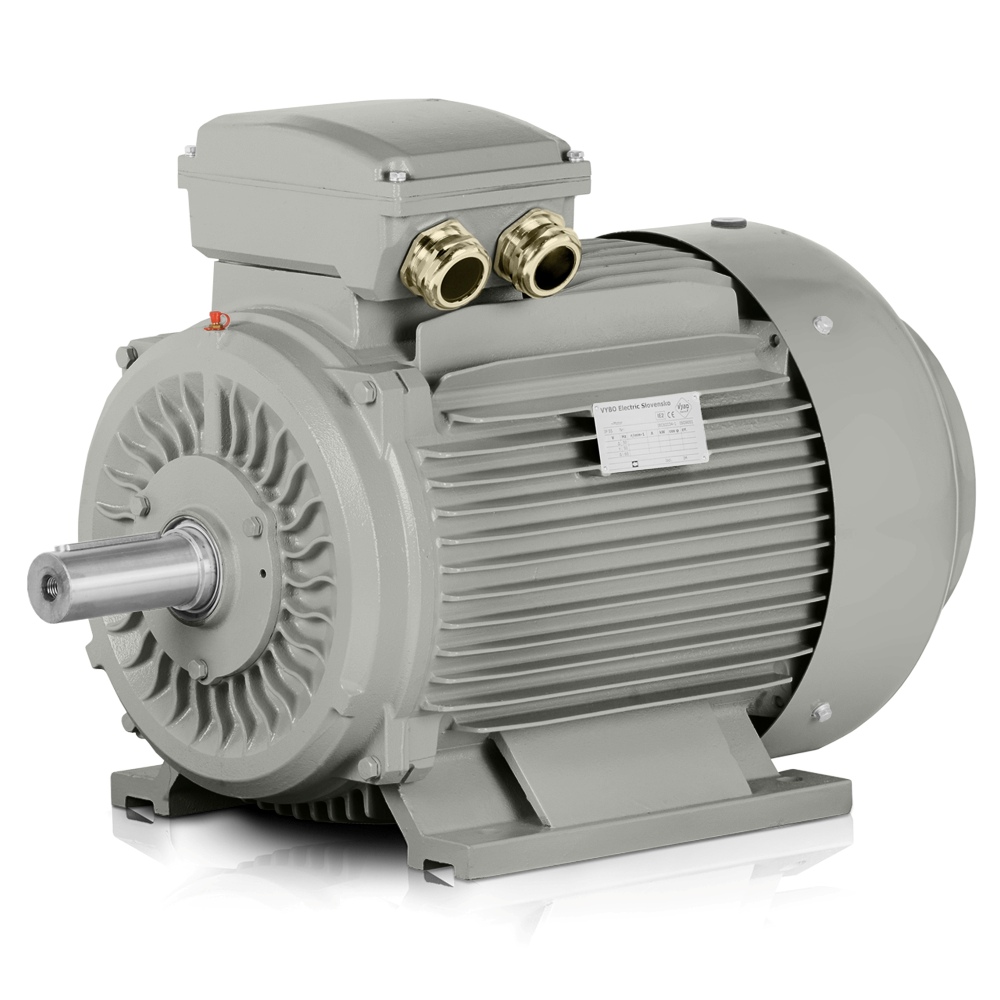

Dreiphasen-Elektromotor: 3LC-225M-4, 45 kW
| Technische Grunddaten | |
| Motortyp | 3LC-225M-4 |
| Nennleistung (kW) | 45 |
| Baugröße (mm) | 225 |
| Polzahl | 4 |
| Nenndrehzahl (U/min) | 1485 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 80,2 |
| Nennstrom 690 V (A) | 46,49 |
| Wirkungsgrad bei 100 % Last (%) | 94,2 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,86 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 2 |
| Kippmomentverhältnis (BDT/RLT) | 2,3 |
| Anlaufstromverhältnis (LRA/RLA) | 7,4 |
| Rotorträgheitsmoment (kg·m²) | 0,6118 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M50X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 1012*542*596 |
| Verpackungsgewicht (kg) | 358 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6313-C3/6313-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
Der vierpolige Elektromotor 3LC-225M-4 mit einer Leistung von 45 kW und einer Nenndrehzahl von 1485 U/min bietet Effizienz und Mehrwert für Maschinenantriebe, bei denen stabiler Betrieb, praktische Serviceunterstützung und langfristige Betriebssicherheit Priorität haben.
Vierpoliger Elektromotor für Antriebe mit gleichmäßigem Betriebsregime
Eine Nennspannung von 400/690 V ermöglicht die unkomplizierte Integration in gängige industrielle Stromnetze und kleinere technologische Einheiten. Ein Asynchronmotor dieser Klasse bewährt sich überall dort, wo sanftes Anlaufen, gleichmäßiger Betrieb und ein vorhersehbares Lastverhalten gefordert sind.
In der Praxis eignet er sich für folgende Anwendungen:
- Pumpeneinheiten für die Kühlwasserzirkulation,
- riemengetriebene Lüftungsanlagen,
- Kompressorstationen für Werkstatt-Druckluftverteilungen,
- Mischanlagen für die Schüttgutverarbeitung,
- Förderlinien in Verpackungsbetrieben,
- Schneid- und Hackmaschinen in der Holzverarbeitung,
- Extruder mit konstanter Last,
- kleinere Press- und Umformeinheiten.
Robuster Graugussrahmen hält die Geometrie unter Dauerlast
Ein robuster Graugussrahmen trägt auch in Betrieben zu einer präzisen mechanischen Abstützung bei, in denen der Motor Vibrationen, häufigen Starts und langen Lastzyklen ausgesetzt ist. Verstärkte Grauguss-Lagerschilde und verstärkte Graugussfüße erhöhen die Montagesteifigkeit, was beim Einbau des Motors in Maschinenrahmen und kompakte Antriebseinheiten wichtig ist.
Diese Lösung wird besonders von OEM-Herstellern geschätzt, die den Motor ohne zusätzliche Änderungen an tragenden Bauteilen in eigene Konstruktionen integrieren müssen. Ein Geräuschpegel von 78 dB(A) unterstützt zudem den Einsatz in Betrieben, in denen die akustische Belastung am Arbeitsplatz überwacht wird.
Energieeffizienz für lange Betriebszyklen
Die IE3-Effizienzklasse unterstützt energieeffizienten Betrieb bei normaler Last und reduziert Verluste in Anwendungen, in denen der Motor im Mehrschichtbetrieb läuft. Bei dieser Nutzung bietet der IE3-Elektromotor ein besseres Verhältnis zwischen Nutzleistung und Energieverbrauch.
Ein Nennstrom von 80.2 A bei △ 400V und 46.49 A bei Y 690V liefert Konstrukteuren klare Daten für die Auswahl von Schaltgeräten und Schutzkomponenten sowie die Dimensionierung der Schaltanlage. Ein Leistungsfaktor von 0.86 hilft bei der Auslegung von Antrieben in Baugruppen, bei denen auch die elektrische Bilanz der gesamten Linie überwacht wird.
Anlaufkennwerte und Trägheit für eine stabile Maschinenintegration
Ein Anlaufmomentverhältnis von 2 und ein Kippmomentverhältnis von 2.3 unterstützen den Einsatz in Anwendungen, die eine sanfte Beschleunigung ohne unnötige Belastung von Getrieben oder Kupplungen erfordern. Ein Anlaufstromverhältnis von 7.4 ist wichtig für die Auslegung der Anlaufbedingungen und des Netzschutzes.
Das Rotorträgheitsmoment von 0.612 kg/m² unterstützt ein vorhersehbares Verhalten beim Beschleunigen und bei Laständerungen. Das DE-Lager 6313-C3 und das NDE-Lager 6313-C3 erhöhen die Zuverlässigkeit der Lagerung in Baugruppen, bei denen lange Serviceintervalle erwartet werden. Kabelverschraubungen 2-M50X1.5 vereinfachen die Installation in platzbeschränkten Schaltschränken und Gehäusen.
Bereit für OEM-Maschinen und kleinere technologische Einheiten
Verpackungsabmessungen von 1012*542*596 mm und ein verpacktes Gewicht von 358 kg sind für Logistik und Wareneingang in der Produktion wichtig. Die Baugröße 225 mm bietet eine ausreichende Grundlage für den Einbau in Maschinen, die einen robusteren Rahmen ohne übermäßigen Platzbedarf benötigen.
Bei der Auswahl eines Motors für die Leicht- und Mittelindustrie ist außerdem wertvoll, dass die Einheit für die Integration in Serienbaugruppen vorbereitet ist, bei denen wiederholbare Montage und Serviceverfügbarkeit wichtig sind. Auf Grundlage von mehr als 15 Jahren Erfahrung in der Antriebstechnik bevorzugen Anwendungen dieser Art eine Lösung, die mit Standardwartung und gängigen Ersatzteilen kompatibel ist.
