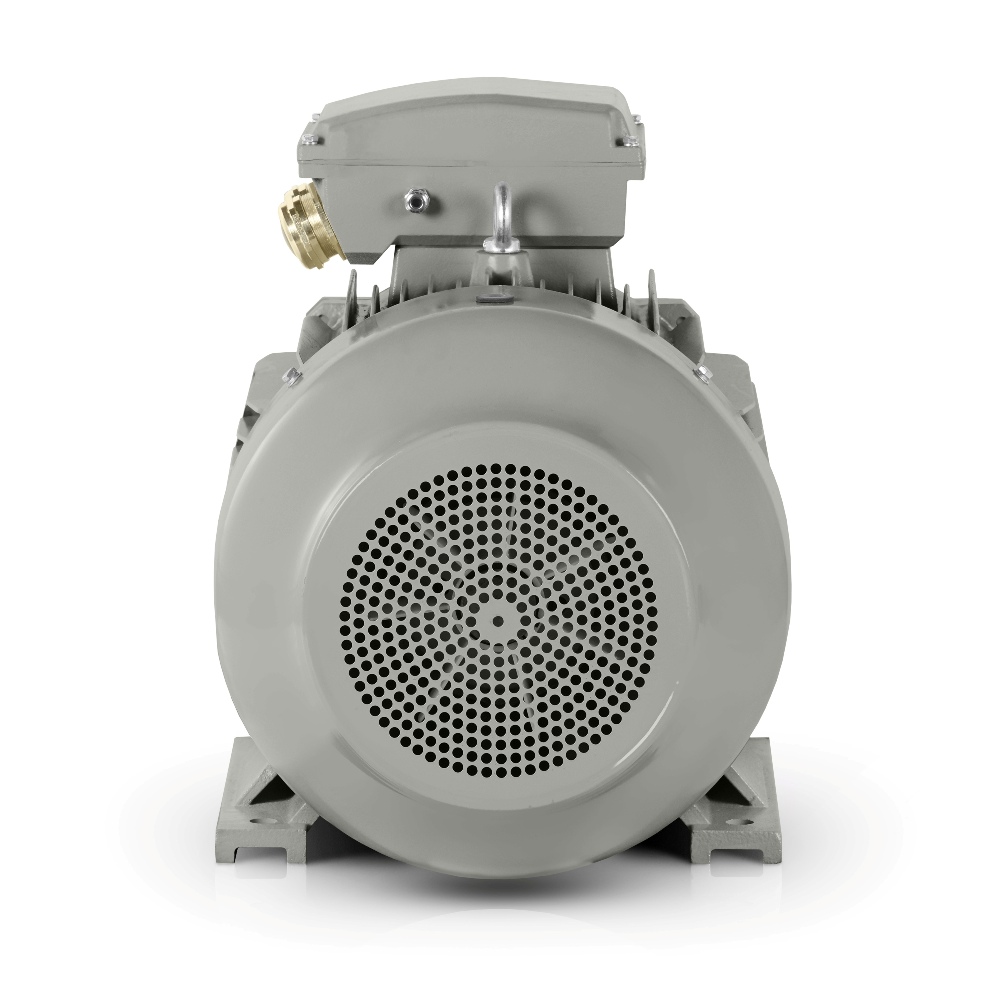

Dreiphasen-Elektromotor: 3LC-225M-2, 45 kW
| Technische Grunddaten | |
| Motortyp | 3LC-225M-2 |
| Nennleistung (kW) | 45 |
| Baugröße (mm) | 225 |
| Polzahl | 2 |
| Nenndrehzahl (U/min) | 2970 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 76,8 |
| Nennstrom 690 V (A) | 44,52 |
| Wirkungsgrad bei 100 % Last (%) | 94 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,9 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 2 |
| Kippmomentverhältnis (BDT/RLT) | 2,3 |
| Anlaufstromverhältnis (LRA/RLA) | 7,7 |
| Rotorträgheitsmoment (kg·m²) | 0,3335 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M50X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 1012*542*596 |
| Verpackungsgewicht (kg) | 342 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6313-C3/6313-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
Eine Nenndrehzahl von 2970 U/min und eine Leistung von 45 kW machen den 3LC-225M-2 zu einer Lösung für Antriebe, die bei Dauerbetrieb ein stabiles Drehmoment und guten Wirkungsgrad erfordern. Dieser zweipolige Elektromotor bietet besonderen Nutzen dort, wo lange Arbeitszyklen, präzise Beschleunigung und wenig ungeplante Stillstandszeit erwartet werden.
Zweipoliger Elektromotor für präzises Anlaufen und stabile Belastung
Ein Nennstrom von 76.8 A bei △ 400 V und 44.52 A bei Y 690 V ermöglicht den passenden Einsatz in standardmäßigen industriellen Stromversorgungssystemen. Ein Anlaufmomentverhältnis von 2 und ein Kippmomentverhältnis von 2.3 helfen beim Start von Anlagen mit höherer Wellenlast. Das Anlaufstromverhältnis von 7.7 ist bei der Auslegung von Anlaufsystemen wichtig, bei denen sowohl die Schutzdimensionierung als auch der Versorgungszweig berücksichtigt werden müssen.

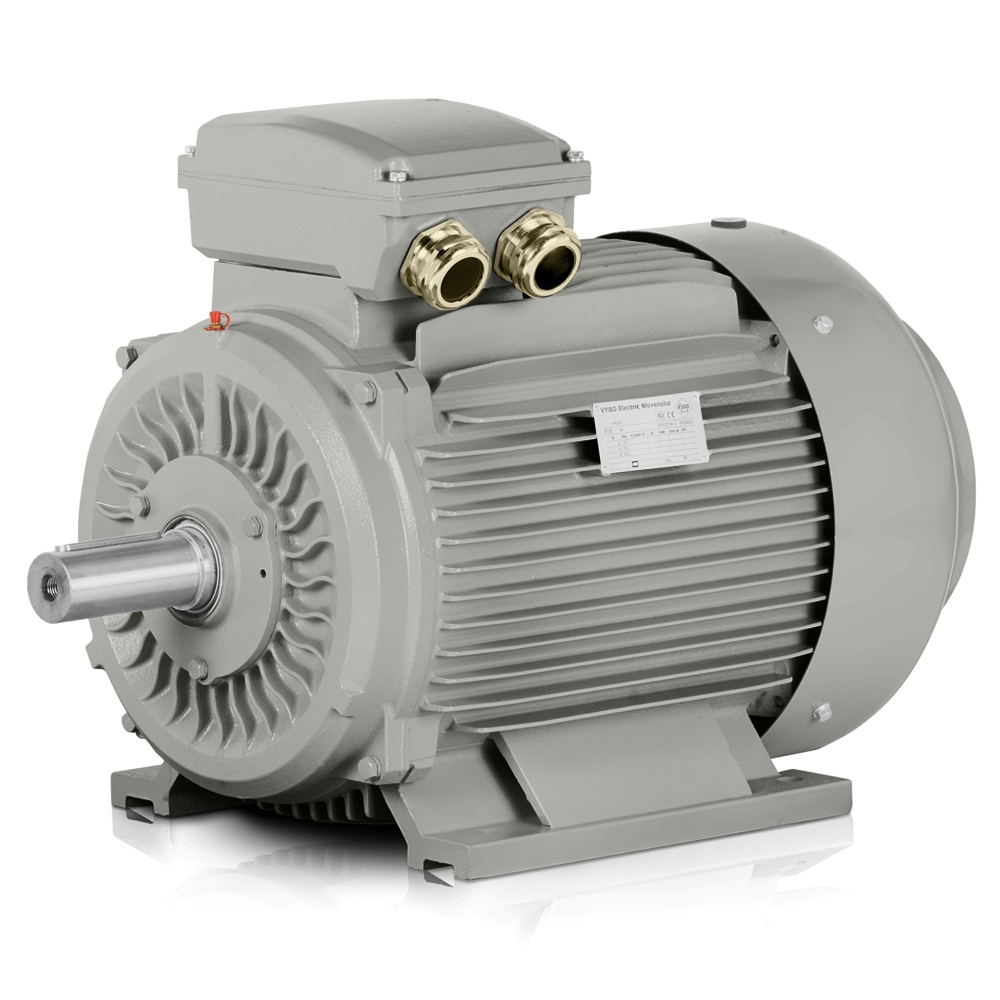

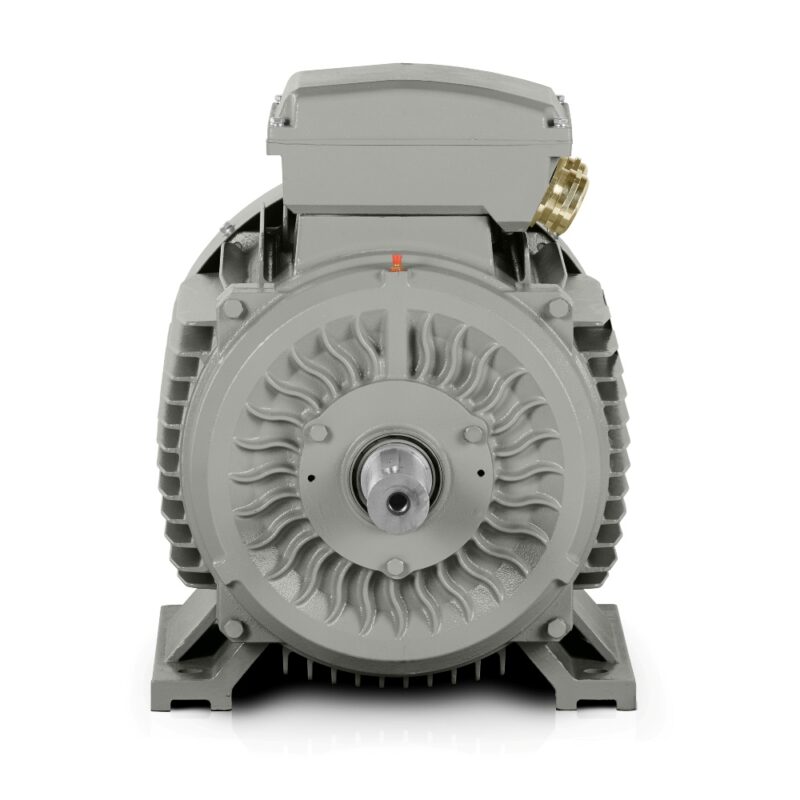

Robuster Gussrahmen für Werkstatt- und Produktionseinsatz
Der robuste Gussrahmen ist für den Betrieb ausgelegt, bei dem mechanische Dauerfestigkeit und Montagestabilität entscheidend sind. Verstärkte Lagerschilde aus Gusseisen und verstärkte Gussfüße erhöhen die Widerstandsfähigkeit bei der Montage auf einem Maschinenrahmen und bei langfristigem Betrieb mit Vibrationen. Ein Geräuschpegel von 86 dB(A) bleibt in einem Bereich, der bei der Arbeitsplatzgestaltung berücksichtigt werden kann, ohne unnötige Kompromisse bei der Robustheit.
Lageranordnung für längere Serviceintervalle
Das DE-Lager 6313-C3 und das NDE-Lager 6313-C3 unterstützen einen stabilen Betrieb bei Belastungen, die für die leichte und mittlere Industrie typisch sind. Ein Rotorträgheitsmoment von 0.334 kg/m² hilft bei der Auslegung des Anlaufvorgangs und der Auswahl der Verbindung zu einem Getriebe oder einer anderen angetriebenen Komponente. Kabelverschraubungen 2-M50X1.5 vereinfachen den Anschluss in Schaltschränken und OEM-Baugruppen.
IE3-Effizienzklasse reduziert Verluste im täglichen Betrieb
Die IE3-Effizienzklasse bedeutet Sehr hoher Wirkungsgrad und führt zu geringerem Energieverbrauch während langer täglicher Betriebszeiten. Ein Wirkungsgrad von 94% und ein Leistungsfaktor von 0.9 unterstützen energieeffizienten Betrieb auch in Anwendungen, in denen der Motor im stationären Zustand läuft. Das ist wertvoll, wenn ein Asynchron-Elektromotor in Linien mit wiederholtem Starten und stabilen Belastungen integriert wird.
Diese Baureihe von Asynchron-Elektromotoren wird in Förderbändern für Verpackungslinien, Schraubenkompressoren, Prozesswasserpumpen, Ventilatoren von Absaugsystemen, Mischern in der Lebensmittelproduktion, Metallschleifmaschinen, Sägeeinheiten, Mischeinheiten für chemische Dosierung, Granulierlinien, kleineren Extrudern und Wickelantrieben in der Textilproduktion eingesetzt. Diese Anwendungen legen Wert auf wiederholgenaue Drehmomentübertragung, thermische Reserve und Servicezugänglichkeit.
Verpackungsabmessungen und Handhabung bei der Installation
Ein Verpackungsgewicht von 342 kg und Verpackungsabmessungen von 1012*542*596 mm sind für Wareneingang, Lagerung und Installation wichtig. In der Praxis vereinfachen sie die Planung von Hebezeugen in der Werkstatt und die Logistik zu den Produktionseinheiten. Mehr als 15 Jahre Erfahrung mit industriellen Antrieben spiegeln sich darin wider, wie dieser Asynchron-Elektromotor sowohl bei der Auswahl eines Ersatzes als auch bei der Konstruktion einer neuen OEM-Maschine beurteilt wird.
Zweipoliger Elektromotor für OEM-Maschinen und technologische Einheiten
In der leichten und mittleren Industrie wird ein zweipoliger Elektromotor dort eingesetzt, wo kompakte Abmessungen, höhere Drehzahl und die Anforderung an langfristigen Betrieb zusammentreffen. Das 3LC-PRO-Modell in der Ausführung 3LC-225M-2 eignet sich für Baugruppen, bei denen bestehende Befestigung, Wellenkupplung und elektrischer Anschluss präzise abgestimmt werden müssen, ohne die Produktionslogik zu ändern. Dieser Ansatz spart Zeit sowohl bei der Integration neuer Linien als auch beim Austausch eines älteren Antriebs.
Bei der Systemauslegung ist zu berücksichtigen, dass der Motor als IE3-Elektromotor mit Fokus auf Effizienz und Betriebsstabilität arbeitet. Wenn Sie einen Antriebsaustausch vorbereiten, bestellen Sie den 3LC-225M-2 rechtzeitig, damit er während Installation und Produktionsanlauf ohne Verzögerungen verfügbar ist.
