Dreiphasen-Elektromotor: 3LC-355LX2A-4, 450 kW
| Technische Grunddaten | |
| Motortyp | 3LC-355LX2A-4 |
| Nennleistung (kW) | 450 |
| Baugröße (mm) | 355 |
| Polzahl | 4 |
| Nenndrehzahl (U/min) | 1485 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 744 |
| Nennstrom 690 V (A) | 431 |
| Wirkungsgrad bei 100 % Last (%) | 96 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,91 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 1,4 |
| Kippmomentverhältnis (BDT/RLT) | 2 |
| Anlaufstromverhältnis (LRA/RLA) | 7 |
| Rotorträgheitsmoment (kg·m²) | – |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M63X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | – |
| Verpackungsgewicht (kg) | 2100 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6322-C3/6322-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
Der 1500-U/min-Elektromotor der Klasse 3LC PRO bietet in anspruchsvollen Betriebszyklen ein ideales Verhältnis zwischen Anschaffungspreis und Energieeinsparungen. Das Modell 3LC-355LX2A-4 ist für Fabriken und OEM-Baugruppen ausgelegt, bei denen stabiles Drehmoment, konstante Drehzahl und langfristig disziplinierter Betrieb ohne unnötige Stillstände entscheidend sind.
Sein robuster Gusseisenrahmen hilft, die Maschinengeometrie auch bei Vibrationen, Stoßbelastungen und langen Schichten zu erhalten. Verstärkte Gusseisen-Lagerschilde und verstärkte Gusseisenfüße unterstützen eine steife Montage in technologischen Einheiten, in denen ein Elektromotor eine präzise Positionierung, geringe Resonanzübertragung und zuverlässigen Dauerbetrieb gewährleisten soll.
1500-U/min-Elektromotor für den stabilen Antrieb großer Produktionslinien
Eine Nennleistung von 450 kW und eine Drehzahl von 1485 U/min verleihen diesem Asynchron-Elektromotor die Eigenschaften für anspruchsvolle Anwendungen mit höherer Lastträgheit. In der Praxis wird er für Antriebe von Brikettierpressen, Kalandrierlinien, großen Pumpeneinheiten, Abluftventilatoren, Mischstationen, Kompressoreinheiten, Granulatoren, Förderstrecken, Separatoren, Brechern, Walzwerken und Prozesspumpen mit hohen Anforderungen an die Betriebskontinuität eingesetzt.
- Eine Baugröße von 355 mm vereinfacht die Fundamentauslegung und den Anschluss an bestehende Antriebsgruppen.
- Ein Nennstrom von 744 A bei △ 400V unterstützt die präzise Dimensionierung von Schaltanlagen und Schutz.
- Ein Nennstrom von 431 A bei Y 690V vereinfacht den Einsatz in Systemen mit höherem Spannungsniveau.
- Ein Anlaufstromverhältnis von 7 hilft bei der Auslegung von Starts in stärker belasteten Netzen.
- Ein Anlaufmomentverhältnis von 1,4 und ein Kippmomentverhältnis von 2 bieten Reserven beim Start schwerer Einheiten.

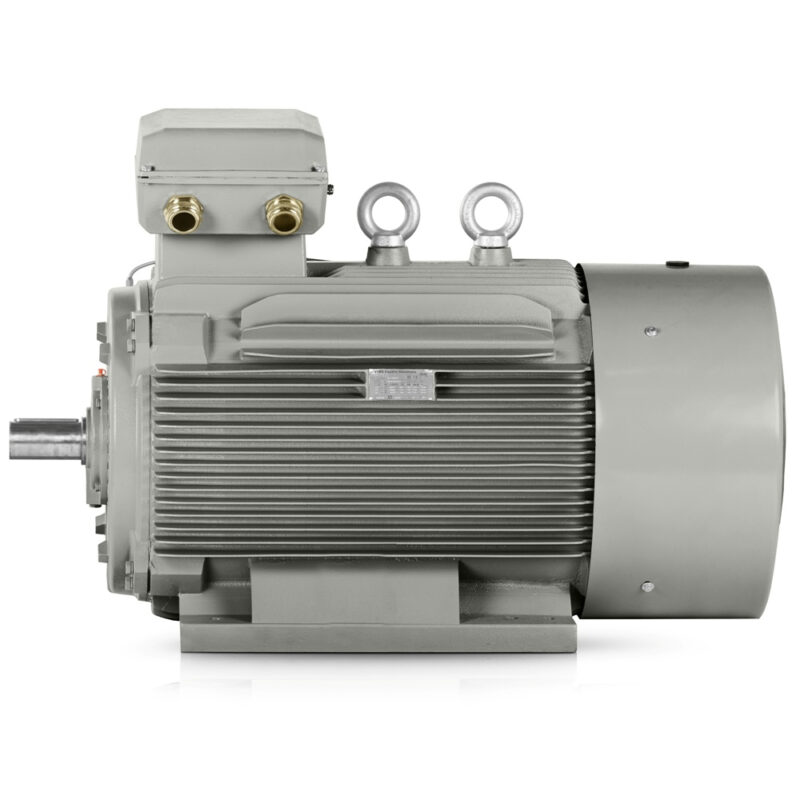

Robuster Gusseisenrahmen für Industrieumgebungen mit Vibrationen und Stoßbelastungen
Ein robuster Gusseisenrahmen ist besonders vorteilhaft, wenn der Antrieb auf Stahlrahmen, Plattformen oder in kompakteren technologischen Gehäusen montiert ist. Der Gusseisenrahmen widersteht lokalen Spannungen besser und hilft, die langfristige Ausrichtung mit Getriebe, Kupplung oder angetriebener Maschine zu erhalten. Das ist wichtig in Betrieben, in denen Fehlausrichtung den Lagerverschleiß schnell erhöht und Wartungsintervalle verkürzt.
Das DE-Lager 6322-C3 und das NDE-Lager 6322-C3 unterstützen einen zuverlässigen Rotorbetrieb bei höheren thermischen und mechanischen Anforderungen. Für einen Hersteller mit langjähriger Erfahrung bei Drehstrom-Elektromotoren ist dies eine Lösung, die den langfristigen Anforderungen der Schwerindustrie und von Integratoren großer technologischer Einheiten entspricht.
IE3-Effizienzklasse für geringeren Verbrauch im Dauerbetrieb
Die IE3-Effizienzklasse hilft, Verluste bei normaler Last und während langer täglicher Betriebszeiten zu reduzieren. In Fabriken, in denen der Motor Tausende Stunden pro Jahr läuft, zeigt sich der Unterschied im Verbrauch im Betriebsbudget wesentlich früher als bei kleineren Anwendungen. Ein Wirkungsgrad von 96% und ein Leistungsfaktor von 0,91 unterstützen einen wirtschaftlichen Betrieb unter stabiler Last.
Für OEM-Hersteller bietet dieser Elektromotor außerdem eine klarere Grundlage für Ausschreibungsunterlagen und interne Lebenszyklusberechnungen. Ein Geräuschpegel von 95 dB(A) sollte bereits bei der Planung des Maschinenraums berücksichtigt werden, insbesondere bei Baugruppen mit mehreren Antrieben oder in geschlossenen Technikbereichen.
Kabelanschluss für industrielle Stromversorgungssysteme vorbereitet
Für die Leistungsführung stehen Kabelverschraubungen 2-M63X1.5 zur Verfügung, die die Auslegung der Kabeleinführungen entsprechend der kundenspezifischen Verdrahtungs- und Installationspraxis vereinfachen. Ein Verpackungsgewicht von 2100 kg erfordert eine geplante Handhabung und unterstreicht zugleich die robuste Ausführung der für schwere technologische Einsätze bestimmten Baugruppe.
Bei der Auswahl eines Motors für neue Linien oder als Ersatz bestehender Antriebe eignet sich dieser 1500-U/min-Elektromotor überall dort, wo lange Lebensdauer, stabiler Betrieb und vernünftige Energiekosten Priorität haben. Nutzen Sie das Angebot und ergänzen Sie Ihr Projekt um einen Antrieb, der auch bei hohen Prozesslasten einen zuverlässigen Betrieb unterstützt.
