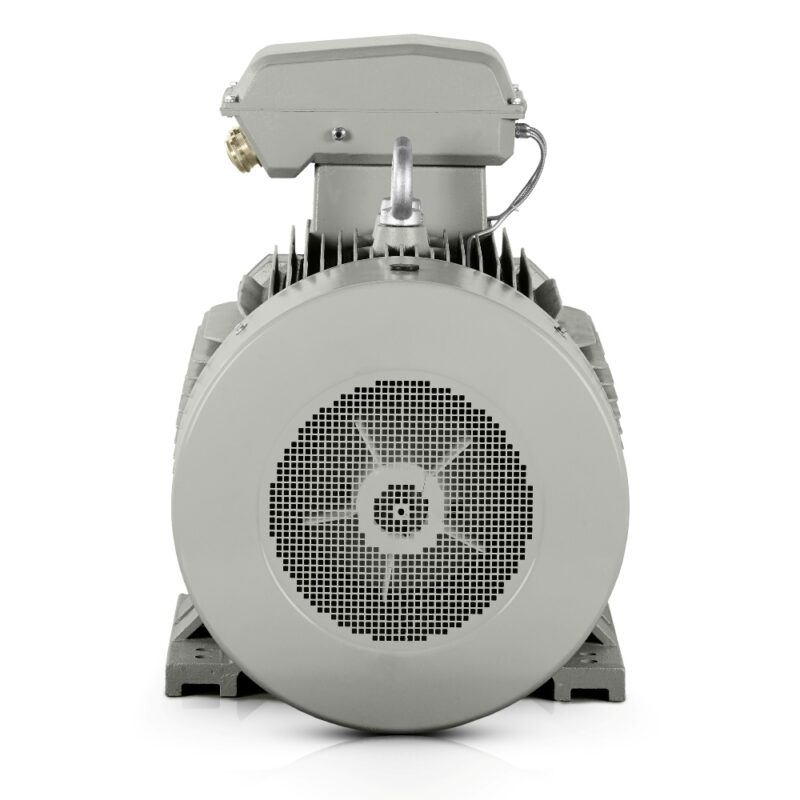

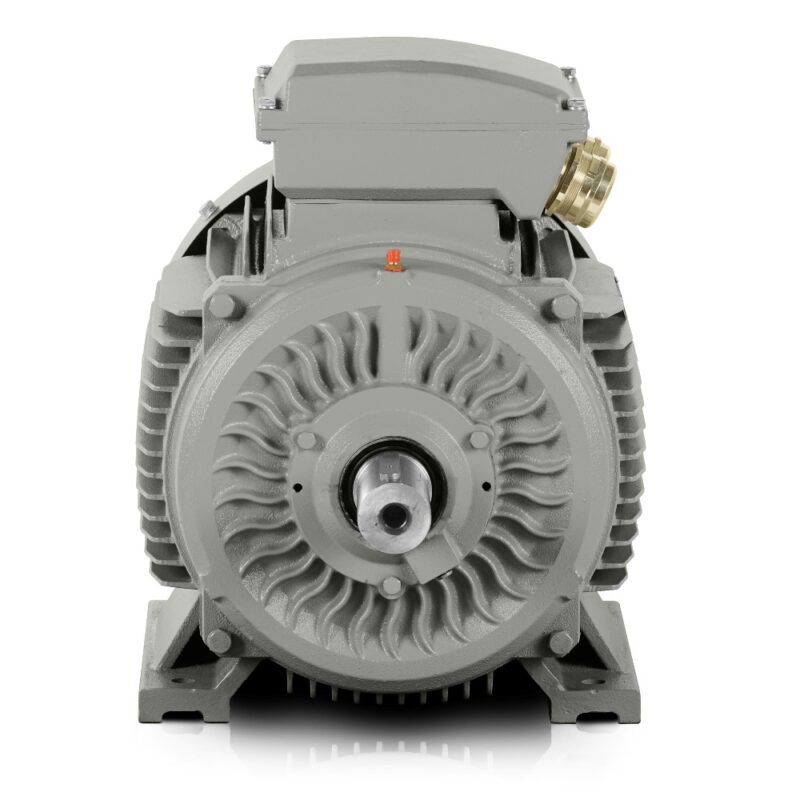

Dreiphasen-Elektromotor: 3LC-355LX1B-4, 400 kW
| Technische Grunddaten | |
| Motortyp | 3LC-355LX1B-4 |
| Nennleistung (kW) | 400 |
| Baugröße (mm) | 355 |
| Polzahl | 4 |
| Nenndrehzahl (U/min) | 1485 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 661 |
| Nennstrom 690 V (A) | 383 |
| Wirkungsgrad bei 100 % Last (%) | 96 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,91 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 1,4 |
| Kippmomentverhältnis (BDT/RLT) | 2 |
| Anlaufstromverhältnis (LRA/RLA) | 7 |
| Rotorträgheitsmoment (kg·m²) | – |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M63X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | – |
| Verpackungsgewicht (kg) | 2000 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6322-C3/6322-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
1500-U/min-Elektromotor für den Dauerbetrieb von Produktionstechnologien
In großen Produktionslinien, Pumpentechnik und schweren technologischen Baugruppen entscheidet die Stabilität des Antriebs darüber, ob der Betrieb reibungslos bleibt oder unnötige Stillstände auftreten. Der 3LC-355LX1B-4 bietet durch eine durchdachte Konstruktion Einsparungen und einen hohen Nutzwert für Betreiber, die einen Motor mit Leistungsreserve für lange Betriebszyklen benötigen. Dieser 1500-U/min-Elektromotor ist für Anwendungen ausgelegt, bei denen Effizienz, Serviceverfügbarkeit und langfristige Haltbarkeit in der industriellen Automatisierung überwacht werden.
Mit 400 kW Leistung und einer Versorgung von 400/690 V bewährt sich der Motor in Baugruppen, die zuverlässiges Anlaufen und stabilen Betrieb unter gleichmäßiger Last erfordern. Ein Nennstrom von 661 A bei △ 400V und 383 A bei Y 690V gibt Konstrukteuren eine klare Grundlage für die Auslegung von Stromversorgung und Schutz. Industrielle Systeme profitieren zudem von der Nenndrehzahl von 1485 U/min, die eine gleichmäßige Kraftübertragung ohne unnötige Schwankungen unterstützt.
IE3-Effizienzklasse bei einem 400-V-Elektromotor spart Betriebskosten
Die IE3-Effizienzklasse unterstützt geringere Verluste unter langfristiger Belastung, was sich besonders in der Energiebilanz großer Fabriken bemerkbar macht. Der sehr hohe Wirkungsgrad zeigt sich am deutlichsten dort, wo der Motor die meiste Zeit im stationären Zustand läuft und der Verbrauch über ganze Produktionseinheiten hinweg überwacht wird. Ein Wirkungsgrad von 96% und ein Leistungsfaktor von 0,91 bilden eine Grundlage für eine sinnvolle Antriebsauslegung auch in anspruchsvollen technologischen Knoten.
Für Integratoren und OEM-Hersteller ist außerdem wichtig, dass ein 400-V-Elektromotor in dieser Ausführung eine klare Planung von Schaltanlagen und Kabelwegen unterstützt. Ein Anlaufstromverhältnis LRA/RLA von 7 zusammen mit einem Anlaufmomentverhältnis von 1,4 unterstützt den Einsatz in Anwendungen, bei denen der Antrieb schnell vom Start in einen stabilen Betrieb übergehen muss.
Robuster Gusseisenrahmen für Vibrationen, Belastung und lange Wartungsintervalle
Ein robuster Gusseisenrahmen ist überall dort von Vorteil, wo der Antrieb Vibrationen, Stoßbelastungen oder höheren Anforderungen an die Montagesteifigkeit ausgesetzt ist. Verstärkte Gusseisen-Lagerschilde und verstärkte Gusseisenfüße helfen, die Steifigkeit der Baugruppe auch bei langfristiger mechanischer Beanspruchung zu erhalten. Für Betriebe mit strikten Wartungsplänen bedeutet dies weniger ungeplante Eingriffe und eine bessere Kontrolle über den Lebenszyklus der Anlage.
Das DE-Lager 6322-C3 und das NDE-Lager 6322-C3 sind so ausgewählt, dass sie eine zuverlässige Rotorlagerung auch unter den für große technologische Einheiten typischen Belastungen unterstützen. Ein Geräuschpegel von 95 dB(A) ist ein Parameter, der insbesondere in Maschinenräumen berücksichtigt werden muss, in denen der Motor Teil eines geschlossenen Technologiebereichs ist.
3LC-PRO-Konstruktion für OEM-Lösungen und große Fabriken
Die Serie 3LC PRO eignet sich für Anlagenhersteller und Betreiber, die bei der Integration in Pumpen, Kompressoren, Förderer oder Mühlen einen Motor ohne Kompromisse benötigen. Kabelverschraubungen 2-M63X1.5 vereinfachen die Verdrahtung in robusten Baugruppen und ermöglichen zugleich einen professionellen Anschluss. Ein Verpackungsgewicht von 2000 kg spiegelt eine Konstruktion wider, die für den schweren Industrieeinsatz und eine sichere Handhabung bei der Installation ausgelegt ist.
Konkrete Anwendungen im schweren Industriebetrieb
Das Modell 3LC-355LX1B-4 wird in folgenden Anwendungen eingesetzt:
- Hauptpumpe für Prozesswasser in einem Stahlwerk.
- Luftbehandlungsgebläse in einem großen Trockner.
- Antriebseinheit in einer Zementproduktionslinie.
- Kompressor für die zentrale Druckluftverteilung.
- Gesteinsbrecher in einem Bergbaubetrieb.
- Rührwerk in einem chemischen Reaktor.
- Schüttgutförderer im Silobetrieb.
- Walzlinie in einem metallurgischen Betrieb.
- Industrieventilator für Staubfiltration.
- Extruder in der Kunststoffverarbeitung.
- Mühle zum Mahlen von Rohstoffen in der Lebensmittelproduktion.
- Winde für schwere Hebezeuge.
- Prozesspumpe in einer Papierfabrik.
Bewährter Hersteller und Distributor VYBO Electric für zuverlässige Beschaffung
Bei Industrielieferungen spielt auch die Herkunft der Komponenten eine Rolle. Deshalb ist es wichtig, dass es sich um eine Lösung des bewährten Herstellers und Distributors VYBO Electric handelt. Einkaufsabteilungen und technische Teams können sich auf reale Parameter, Servicekontinuität und den Einsatz in Industriebetrieben verlassen, in denen während der gesamten Schicht nichts weniger als stabile Leistung erwartet wird.
Wenn Sie einen Motor für eine neue Linie, einen Ersatz in bestehender Technik oder eine robuste Basis für ein OEM-Projekt benötigen, kontaktieren Sie uns.
